棒料多面铣削专用六角工装夹具

　　这套工装针对中小直径圆棒料的批量平面加工场景开发，落地在普通立式铣床、加工中心的台虎钳或工作台工位上，解决棒料单次装夹后依次铣出六边形、三角形扁位以及平行对面的定位痛点，省去逐件划线找正的辅助工时，也避免平口钳直接夹圆料时出现的打滑、压伤圆柱面、加工后各面角度公差散差过大的问题。

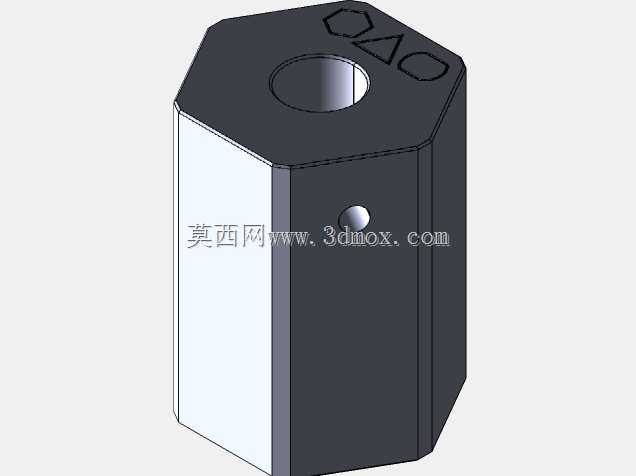

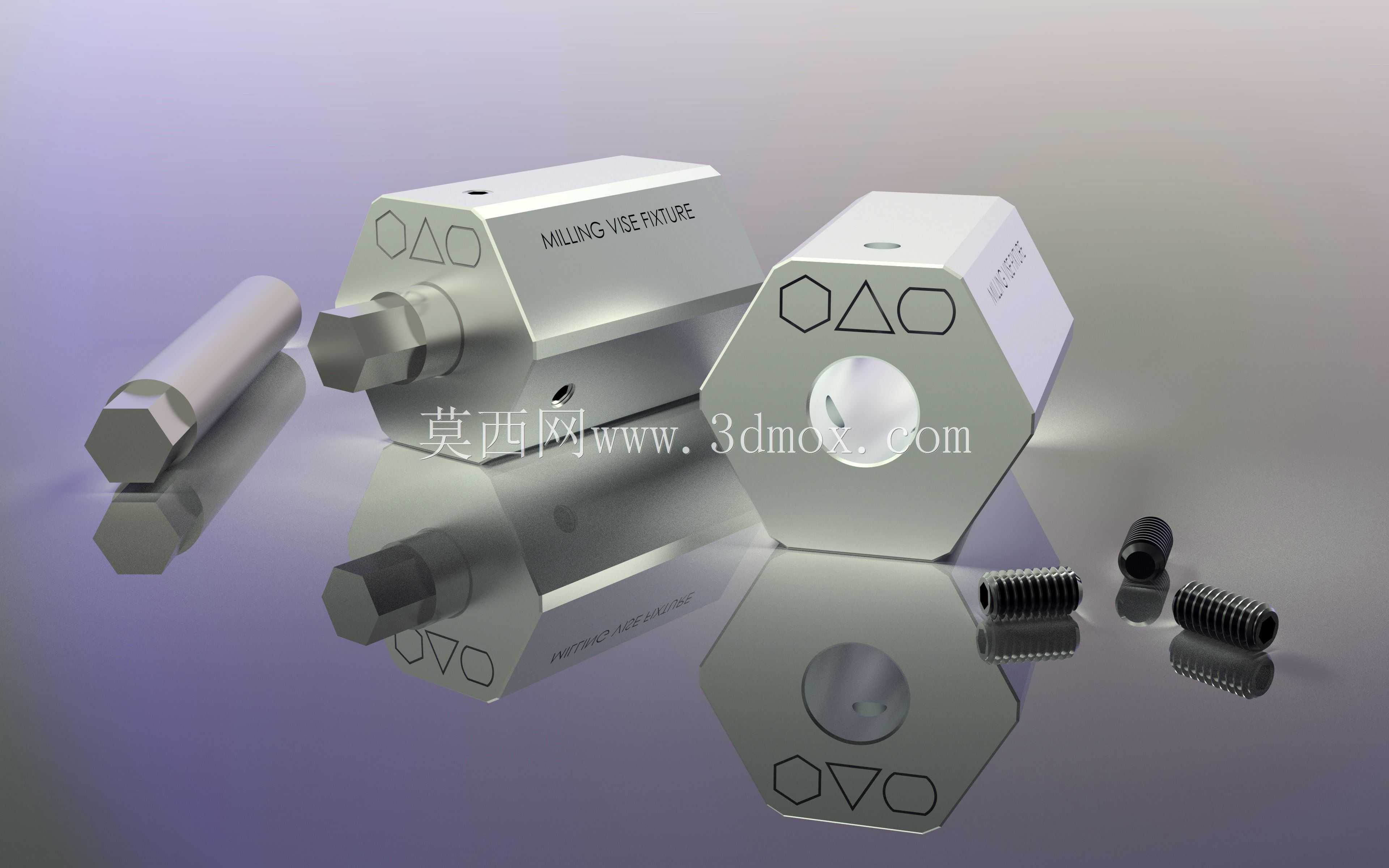

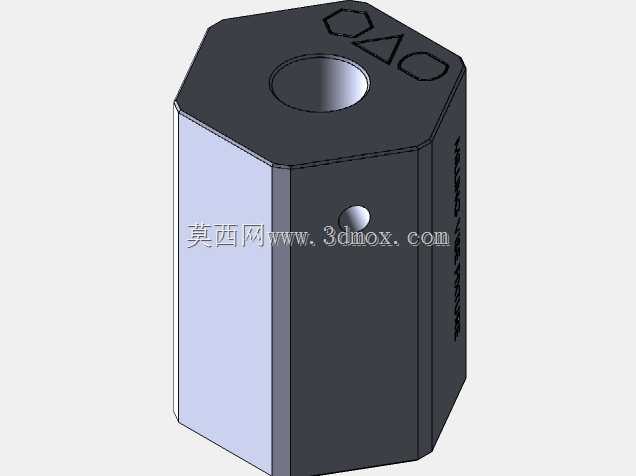

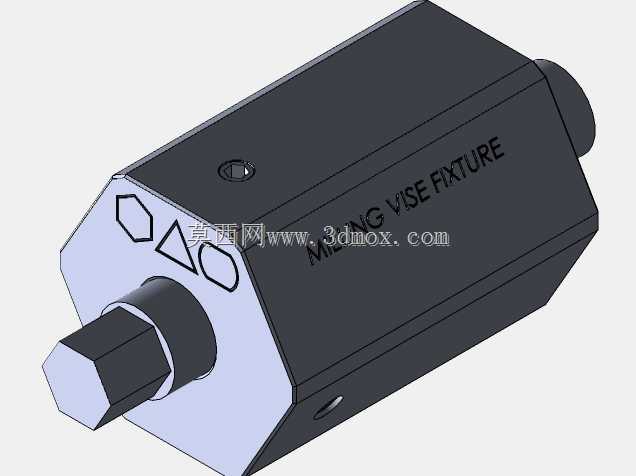

　　夹具主体采用两段式六角棱柱布局，两个本体端面分别刻印六边形、三角形、圆形标识，对应不同加工工序的定位工位，操作工换产时不用反复核对工艺卡，顺着端面标识就能快速匹配对应装夹位。本体中心加工出贯通的棒料穿料孔，来料圆棒从一端穿入后，前端的仿形卡口直接贴合棒料待加工端的预设基准，侧面沿径向布置多颗紧定螺钉，从不同方位顶紧棒料外圆，锁紧点避开铣刀走刀路径，既保证棒料轴向不会窜动，也能限制棒料在孔内的周向转动，铣削大切深工况下也不会出现让刀偏移。

　　设计阶段优先考虑了装夹边界与机床行程的匹配：六角本体的对边尺寸控制在常规虎钳钳口的开合范围内，整体长度适配小型加工中心的工作台T型槽安装间距，不需要额外加高垫块就能直接放平找正；本体侧面预留的锁紧孔位按标准内六角紧定螺钉规格加工，车间备件库的通用紧固件就能直接替换维护，不用定制特殊非标零件。配套的不同直径导向衬套可随棒料规格更换，穿料孔和衬套采用小间隙配合，衬套外圆和本体孔过渡配合，换衬套时不用拆卸整个夹具，几分钟就能完成不同棒料直径的产线切换。

　　实际加工逻辑里，棒料穿入锁紧后，夹具六角外形的每个平面对应待加工棒料的一个成型面，机床每走完一刀，只需松开虎钳将夹具本体转过对应分度角度再夹紧，就能直接加工下一个平面，本体自身的六角形面天然具备60度分度基准，加工六边形时不需要额外加装分度头；加工三角形扁位时切换到带三角标识的本体工位，三次转位即可完成三个均布扁面的铣削，加工平行对面时直接利用本体两平行面贴平钳口，两刀就能保证对面的平行度公差。夹具底部做了加厚刚性强化，铣削时的切削力直接通过六角本体传递到虎钳钳口，没有薄弱的悬伸受力结构，长时间批量加工也不会出现本体变形；端面的刻印标识做了下沉处理，长期使用磕碰也不会磨掉标记，配套的紧定螺钉端头做了软质处理，顶紧棒料时不会在圆棒表面留下压痕，后续表面处理工序不需要额外修复装夹伤痕。
