吹塑模颈部镶件半切圆盘工装夹具

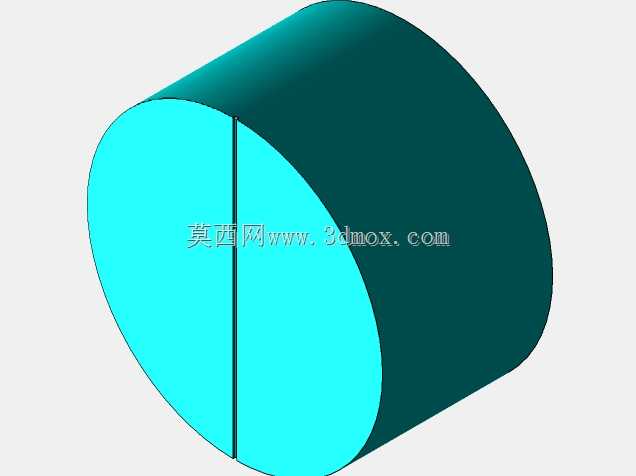

　　这套装置面向吹塑模具制造车间里一个很具体的工序痛点：颈部镶件所用的小圆盘坯料，需要沿直径方向切出一条半通缝，形成两个可微张的半圆瓣，装入模腔后依靠自身弹性抱紧瓶颈成型部位，保证瓶口内壁的圆度与脱模顺畅。常规做法是拿锯床或线切割逐件加工，装夹找正耗时，切口一致性差，批量生产时废品率偏高。本工装把定位、夹紧、对刀三件事压缩到一次装夹里完成。

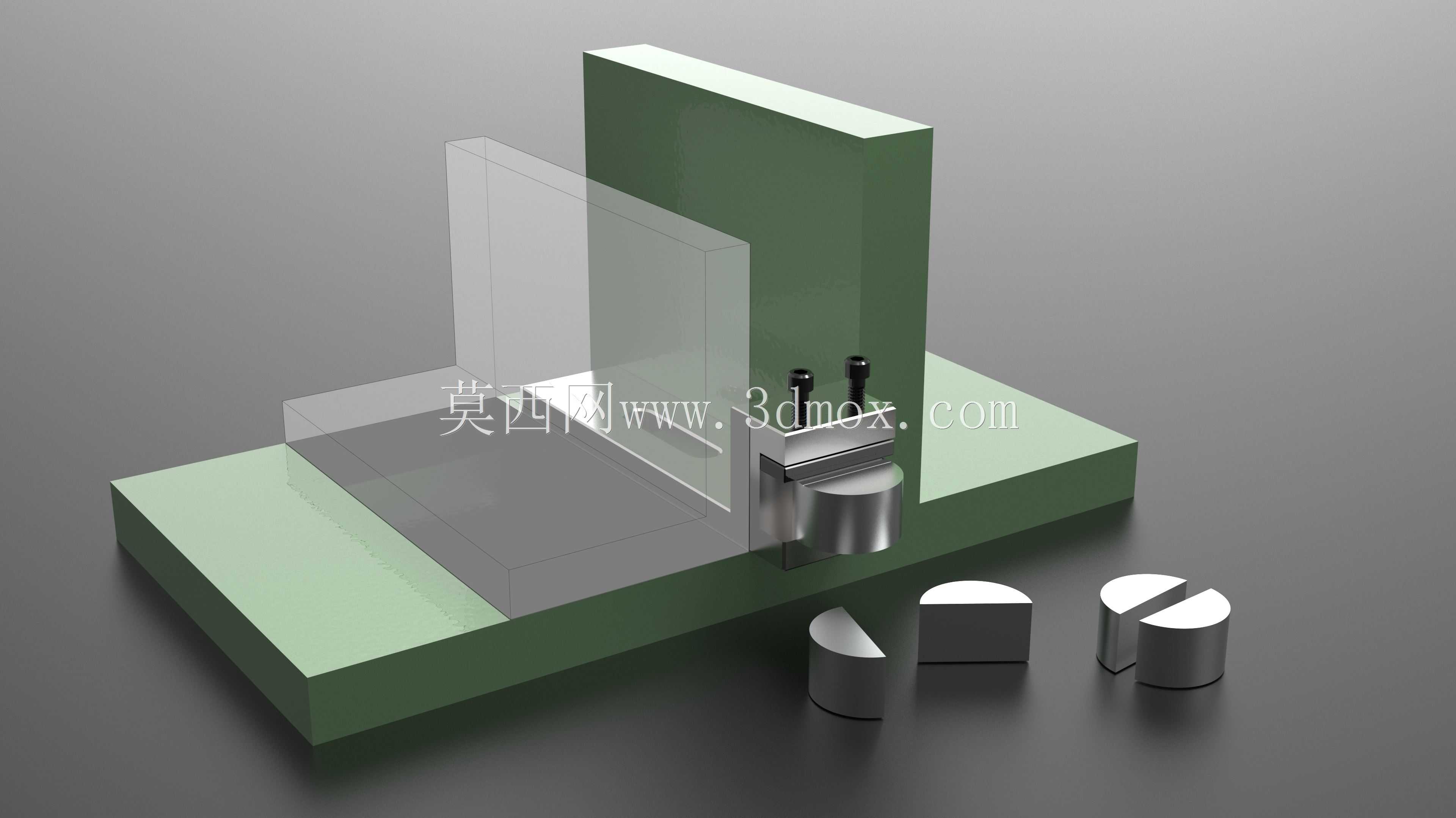

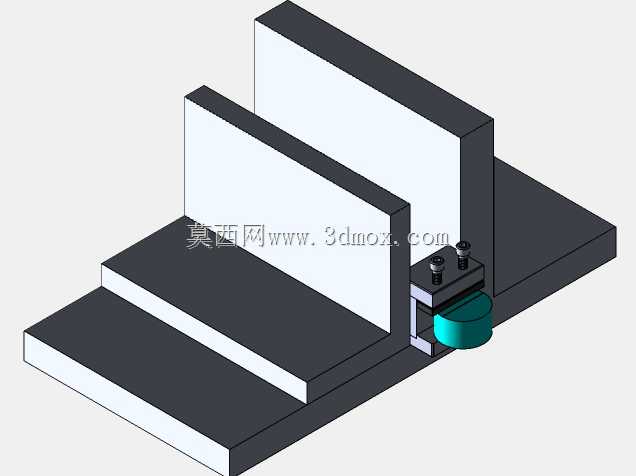

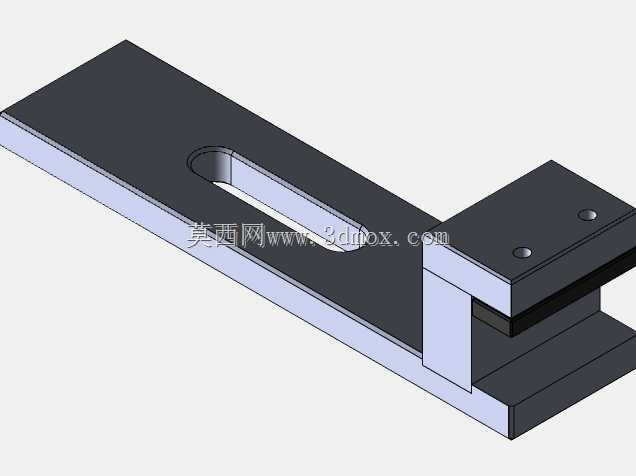

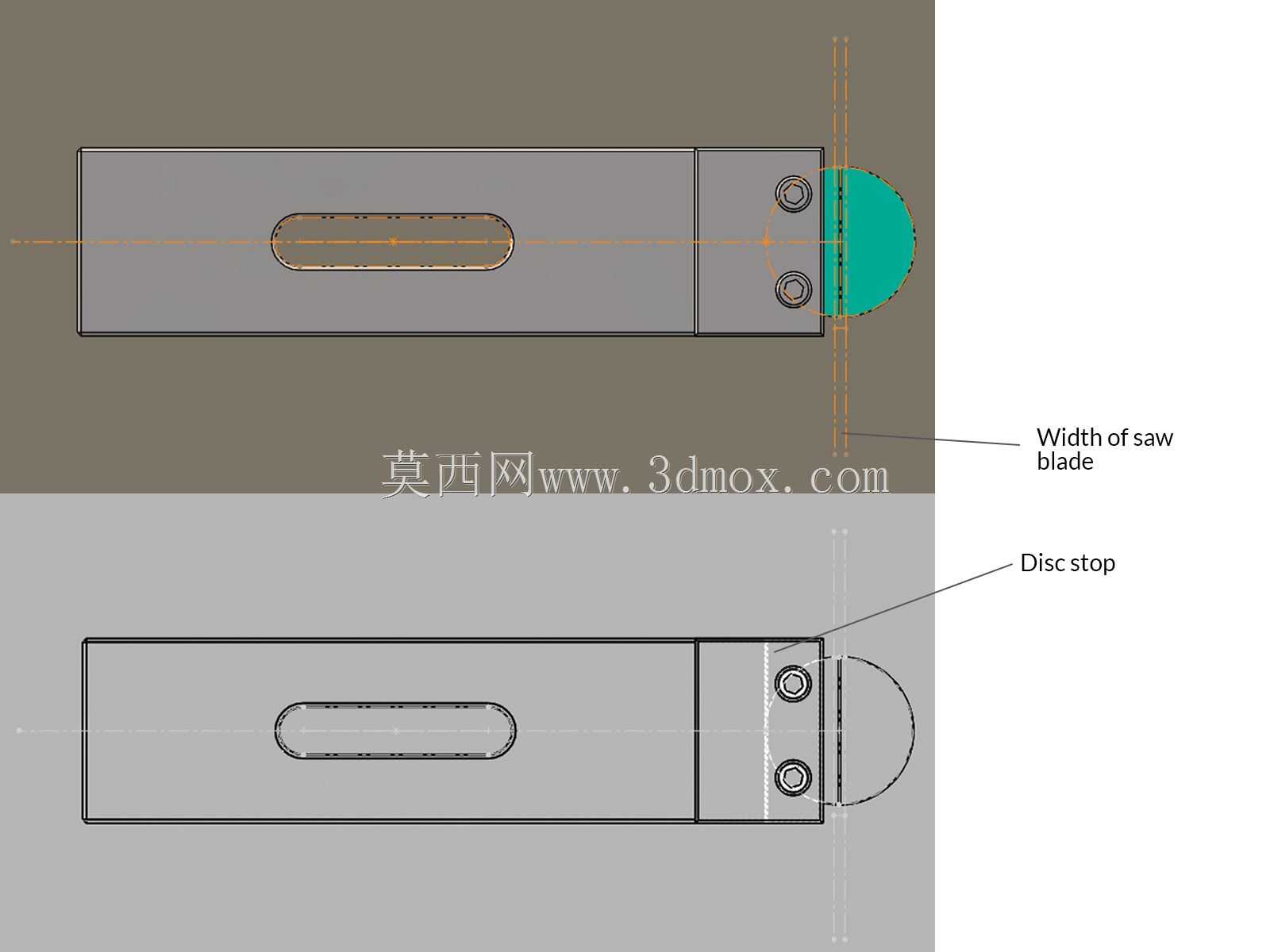

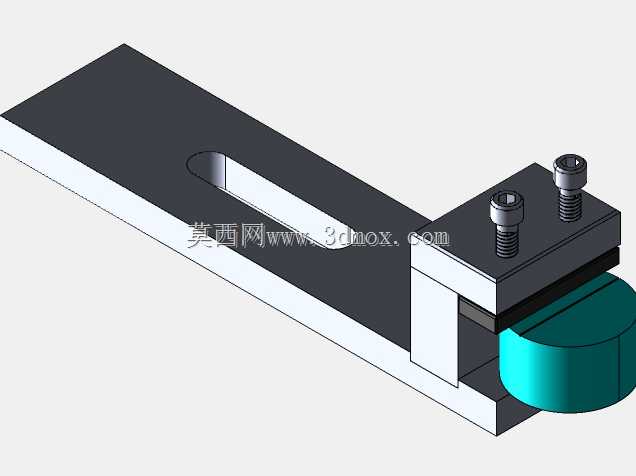

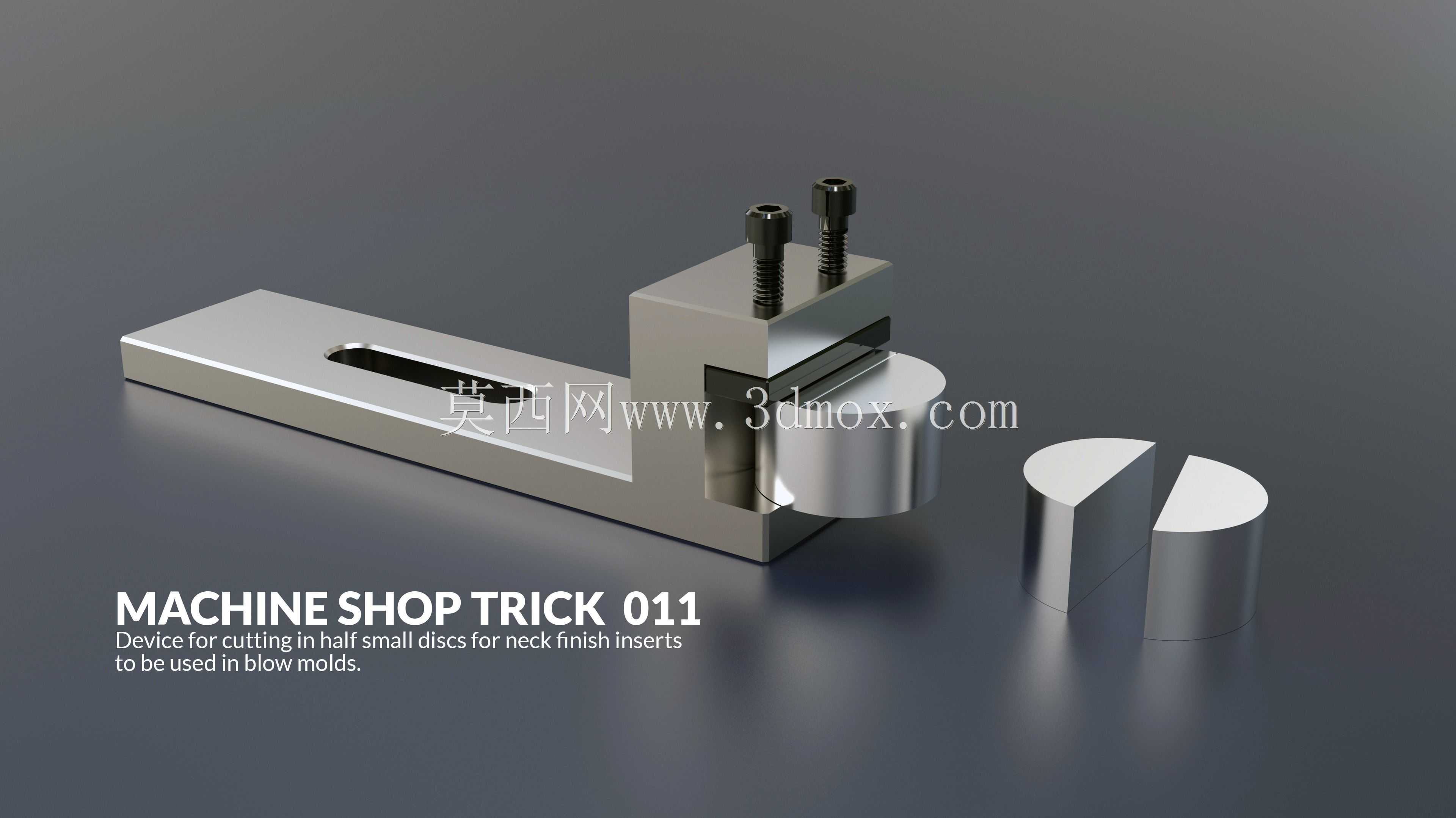

　　从结构上看，底座是一根带长腰形槽的长条钢板，槽孔用于穿T型螺栓，把整个夹具固定到铣床工作台或钻床台面上，沿槽方向可以调整安装位置，适配不同机床的T型槽间距。底座右端竖立一个方块夹具体，夹具体正面开出半圆定位窝，直径与圆盘坯料外径匹配，坯料贴窝放入后径向自由度被约束；上方是一块活动压块，由两根内六角螺钉驱动下压，压块底面同样做出半圆弧面，与下半窝合抱形成完整圆柱腔，把圆盘牢牢夹住。压块与坯料之间刻意留出一条窄缝，锯片或铣刀从这条缝里走刀，正好沿圆盘直径切到设定深度，切出的缝宽均匀、深度可控。

　　设计思路上有几个细节值得琢磨。一是定位窝的深度取圆盘厚度的六成左右，既保证抱合面积，又让压块下压时不会压伤已加工面；二是两根夹紧螺钉对称布置在切缝两侧，夹紧力方向垂直于走刀面，切削时圆盘不会被刀具带动偏转；三是夹具体侧面留出排屑空间，切下的铝屑或钢屑能自然滑落，不会积在定位窝里影响下一件的贴合精度。底座长度方向的腰槽做成长圆而非圆孔，安装时松开螺栓即可整体平移对刀，换批次时不用重新打表找正。

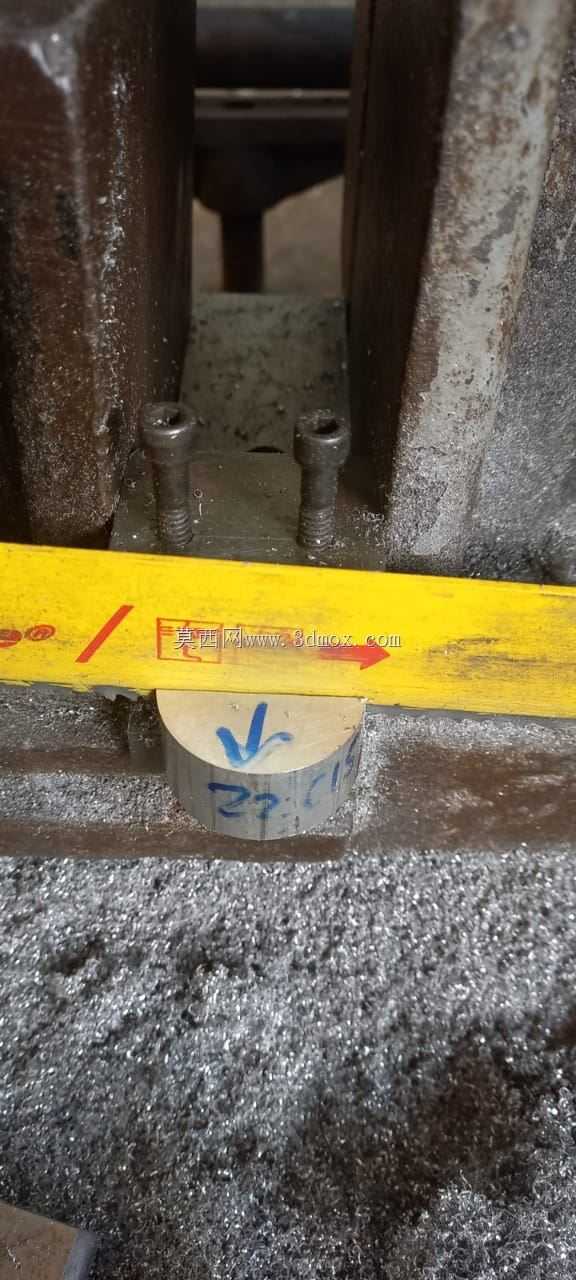

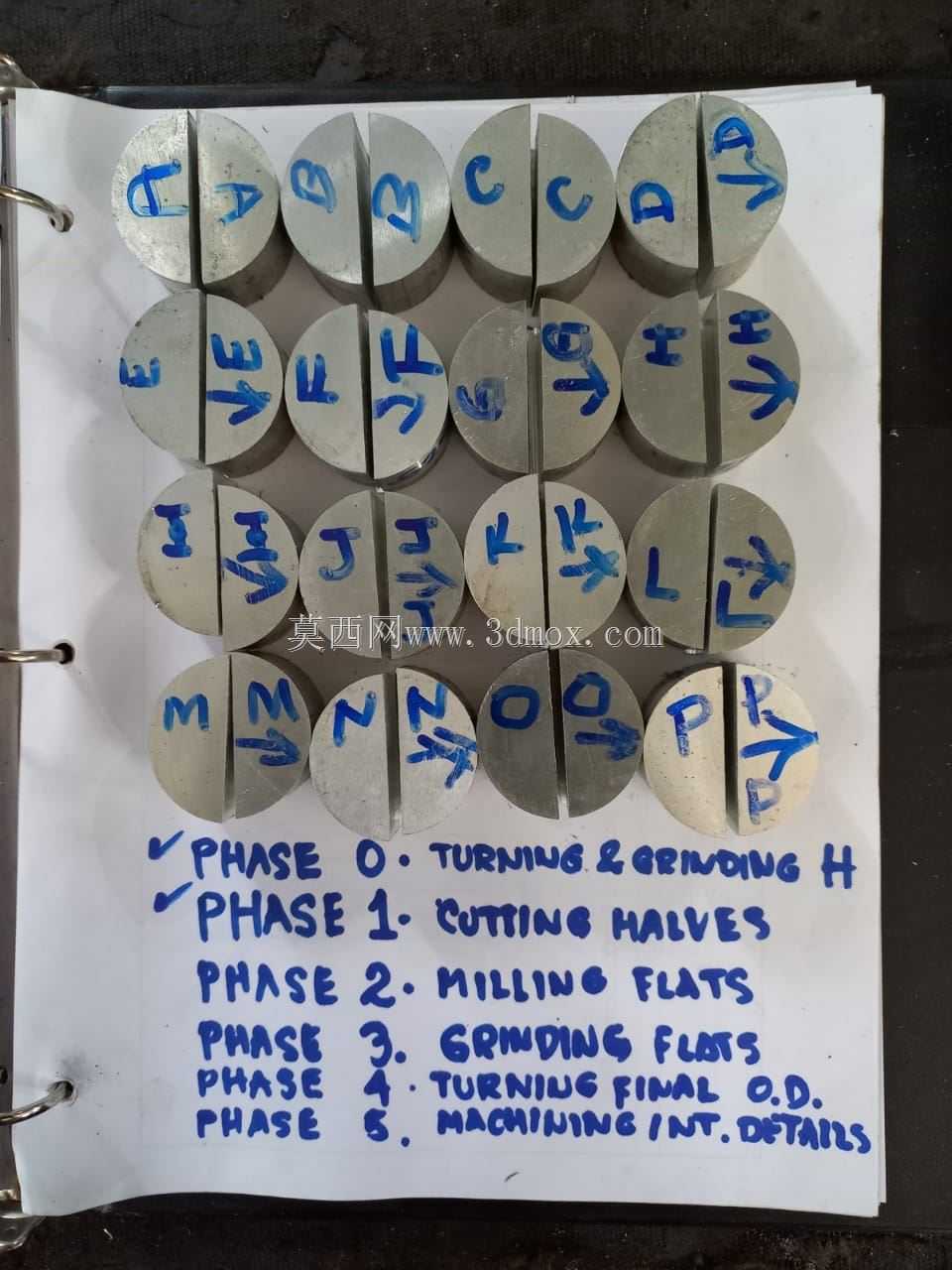

　　现场使用时，先把夹具底座贴紧机床工作台上的固定挡块，穿入T型螺栓轻压；拿一件废圆盘试切，测量切口深度与对称度，微调夹具横向位置后锁紧螺栓。之后每加工一件，只需松开两颗螺钉、放入坯料、拧紧、走刀、松开取件，单件节拍能压到十几秒。切出的半圆盘直接送去装配工位，两个半圆瓣掰开套入颈部镶件芯轴，合模时随塑料冷却收缩抱紧，开模时镶件退出，半圆瓣回弹复位，瓶颈内表面不会被拉伤。

　　建模时需要重点核对的边界尺寸：底座腰槽宽度按常用M10、M12T型螺栓头部尺寸取，槽端距底座端面留出足够壁厚防止锁紧时开裂；夹具体高度要保证圆盘放入后顶面低于压块下止点，避免压块直接压在坯料端面造成压痕；定位窝中心到底座底面的高度，应与机床刀具悬伸、工作台面到主轴端面的常用距离匹配，减少刀具伸出过长带来的振刀。半圆窝与压块弧面建议在装配体里用同一根圆柱草图关联拉伸，保证上下合模后同轴度，加工时也可以把夹具体与压块叠在一起线切割一次成型，进一步消除配作误差。
