车间砂轮片斜插式分类收纳置物架

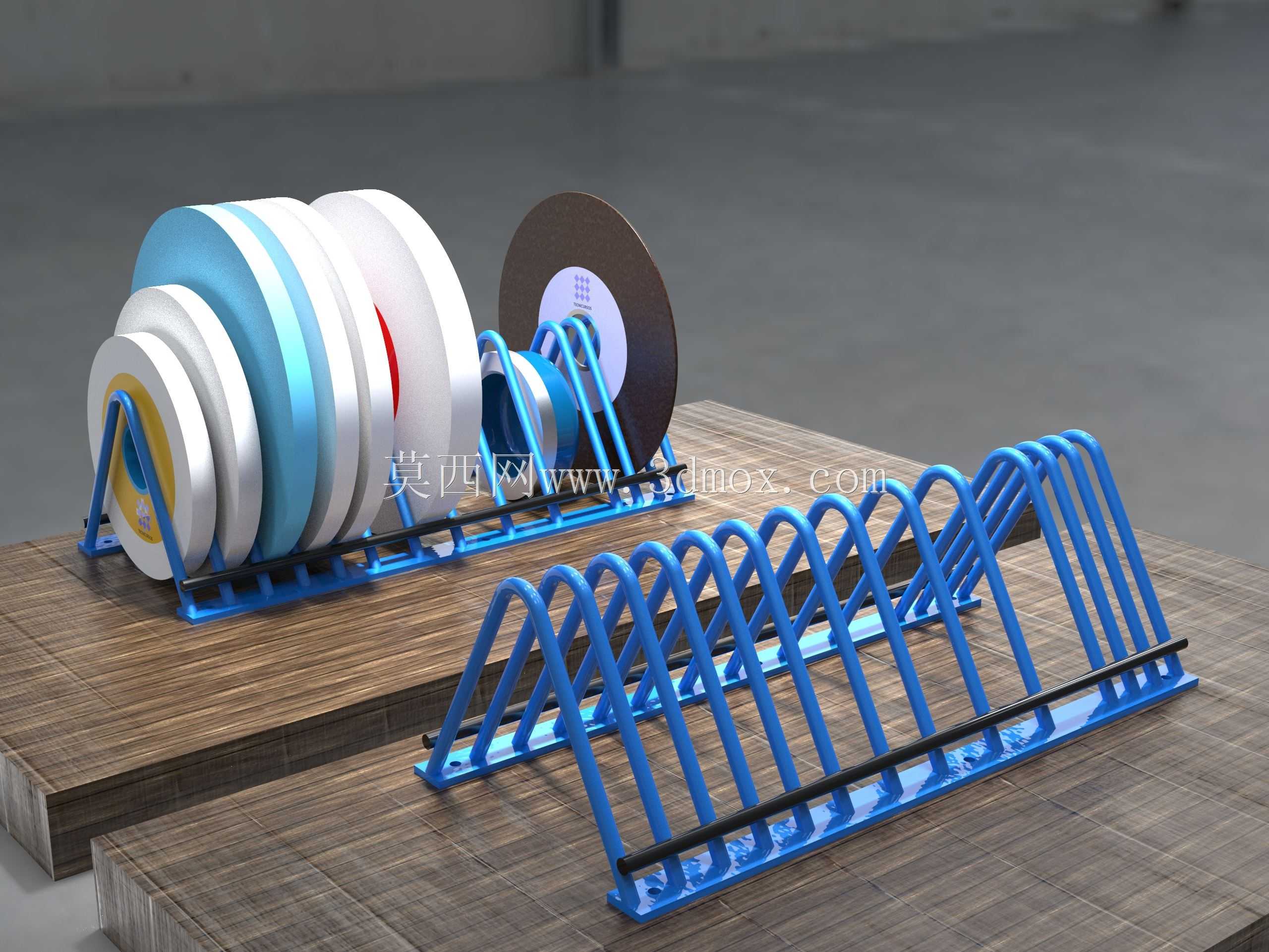

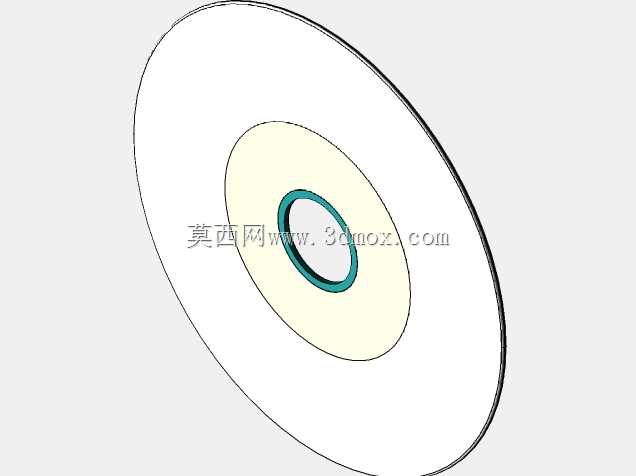

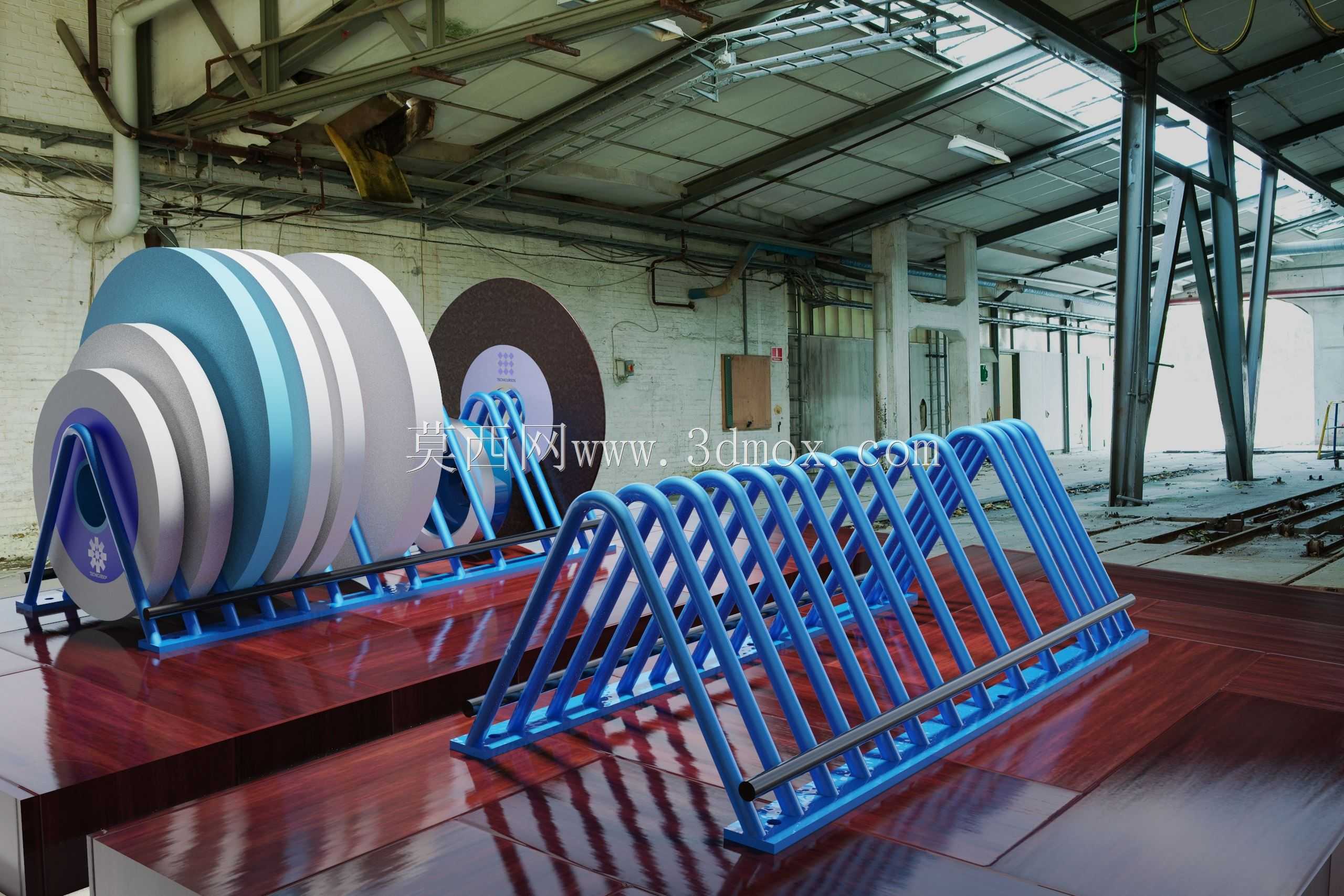

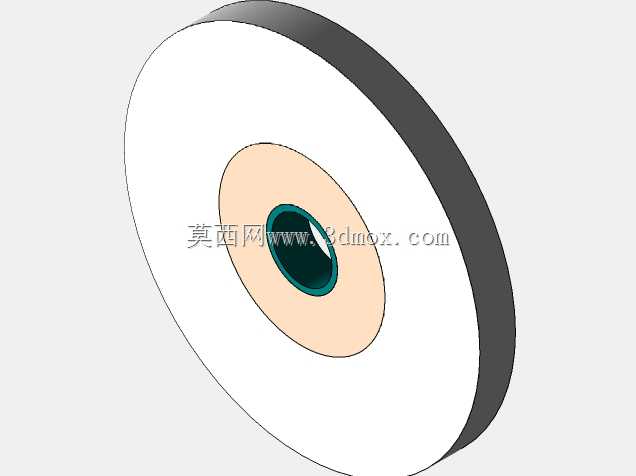

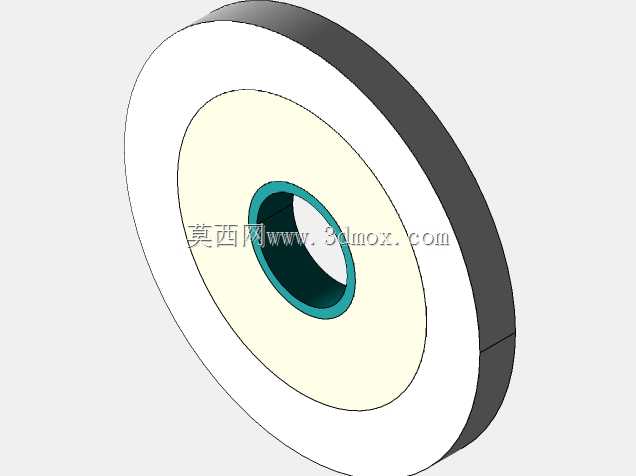

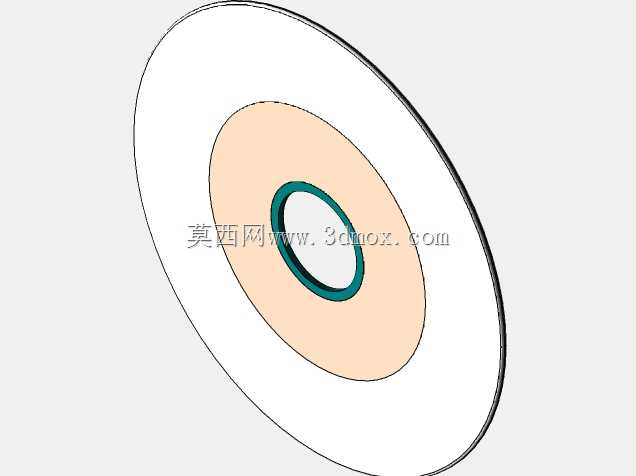

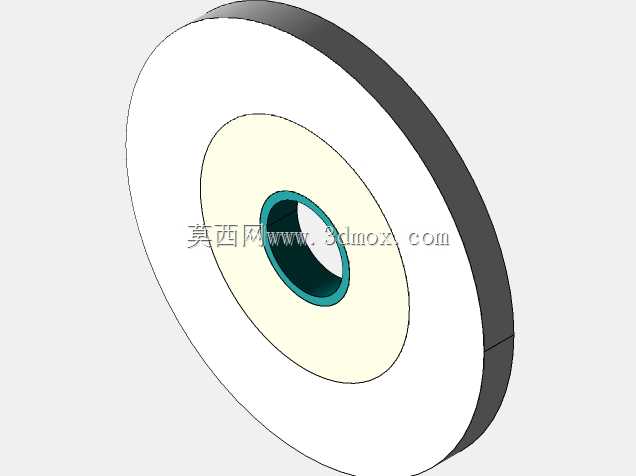

　　这套斜插分格置物架主要面向机械加工车间打磨工位的磨具存放需求，日常生产里砂轮片、百叶片、抛光轮这类耗材规格多、周转频繁，随意堆放在工作台边既容易磕碰掉砂、受潮分层，取用的时候翻找也会打断作业节奏，架体采用多组平行弯制的圆钢栏栅做分隔，每一格的间距刚好可以让单片砂轮斜向立放，轮片之间不会互相挤压摩擦，操作人员站在工位旁一眼就能看清不同厚度、不同粒度的磨具，拿取和归位都不用额外挪动其他耗材。

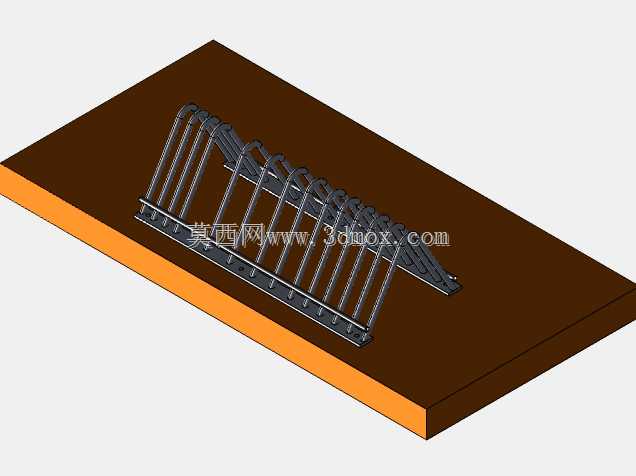

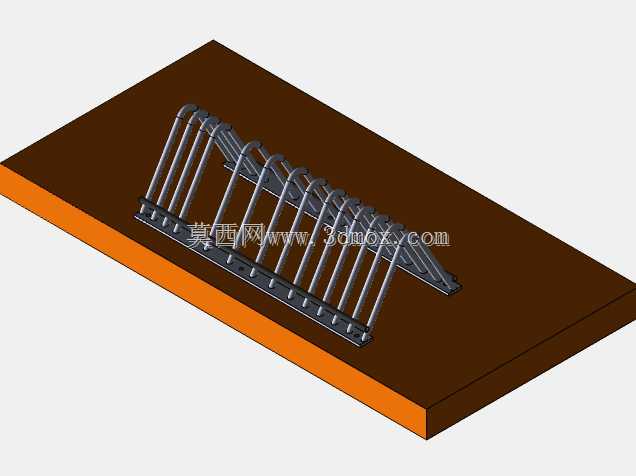

　　设计的时候没有采用复杂的钣金柜体结构，全部受力构件用圆钢弯折焊接成型，底部是通长的平直承托边，所有砂轮的下边缘都落在这根承重梁上，两侧向上弯起的弧形栏栅形成侧向限位，轮片斜靠在栏栅上不会向前倾倒，栏栅顶端做了圆弧过渡，没有尖锐棱角，作业人员快速取放的时候不会刮破手套或者磕伤砂轮边缘。架体的整体宽度按照常规打磨工位的工作台侧边预留空间设计，可以直接放置在木质工作台面或者工位置物台面上，底部不需要额外打膨胀螺栓固定，自身多格排布的轮片重量形成稳定配重，正常取放过程中不会出现倾翻；如果需要固定在水磨石车间地面，也可以在底梁两端预留安装孔，配合膨胀螺丝做限位。

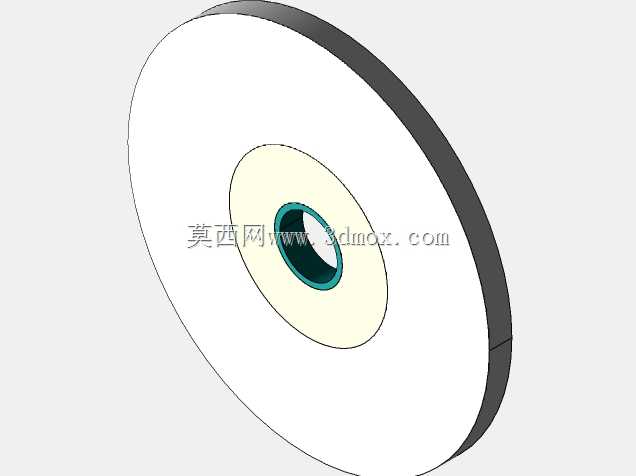

　　栏栅的分格间距经过适配，既可以容纳大直径的厚砂轮，也能存放薄款切割片、百叶轮和小直径抛光轮，不同规格的磨具可以按粒度、使用频次分栏摆放，常用来粗磨的砂轮放在靠近操作位的前排格，精磨用的细粒度砂轮放在后排，作业时不用反复转身去耗材柜翻找。架体表面做喷塑处理，耐车间日常的切削液飞溅、打磨粉尘附着，日常清理只需要用毛刷扫过栏栅缝隙就可以去除积尘，圆钢的焊接位置全部做满焊处理，长期承重不会出现开焊变形。

　　这类置物架除了存放砂轮，也可以用来斜放片状的工装垫板、薄型钣金待加工件，多组架体可以并排拼接延伸，根据工位的耗材存量灵活调整总长度，建模过程中圆钢的弯曲半径、栏栅间距、底梁高度都做了参数化预留，结构工程师可以直接根据自身车间常用的砂轮最大直径调整栏栅高度，避免出现大直径轮片露出架体过高、重心不稳的问题，架体前后的进深尺寸也控制在操作人员手臂可及的范围内，不需要探身就可以拿到最内侧格存放的耗材。
