美标螺旋弹簧锁紧垫圈紧固结构

　　螺旋弹簧锁紧垫圈常用于螺栓、螺钉与螺母连接副中，主要解决受振动、冲击或交变载荷后螺纹副松动的问题。在轨道交通走行部、工程机械动力舱、自动化产线支架、电机端盖、泵阀法兰以及通讯设备机柜等场景中，紧固件长期承受微幅振动，普通平垫圈只能改善支承面压力分布，难以持续提供防松所需的附加张力。弹簧锁紧垫圈通过开口处的弹性翘曲和切口刃边，在螺母拧紧后形成回弹趋势，使螺纹接触面保持一定轴向预紧力，同时增加支承面与被连接件之间的摩擦阻力。

　　从结构思路看，该类垫圈并不是依靠复杂外形实现防松，而是利用环形坯料冲压、切口并扭转成螺旋翘曲状态。自由状态下，垫圈两端切口存在明显高度差；被压紧后，翘曲部分被压平，材料弹性变形产生反力。装配完成后，如果螺纹连接因振动出现回转趋势，切口端部会嵌入螺母或被连接件表面，形成阻止松动的机械阻力。设计时需要重点控制垫圈内径与螺栓公称直径的配合间隙：间隙过小，热膨胀、镀层厚度或装配偏差会导致卡滞；间隙过大，垫圈在预紧过程中容易偏心，支承面受力不均，防松效果下降。

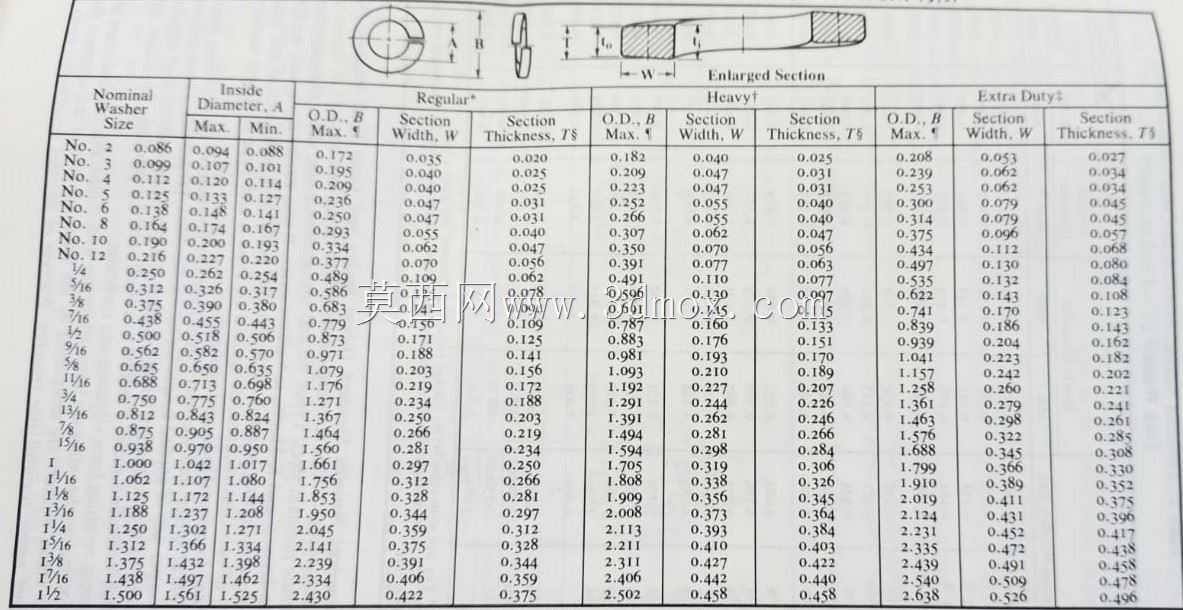

　　外形边界方面，弹簧垫圈的外径、厚度、切口宽度和自由高度需要与螺栓规格、螺母对边尺寸、沉孔或过孔空间共同校核。外径过小会提高支承面压强，容易压伤铝合金、复合材料或涂装表面；外径过大则可能与相邻筋位、法兰孔壁、线槽边缘发生干涉。安装时还应确认垫圈放置方向、压紧顺序和最终贴合状态。对于需要重复拆装的维修部位，弹簧垫圈经多次压缩后可能出现屈服，自由高度降低，回弹能力减弱，应结合工况判断是否更换。

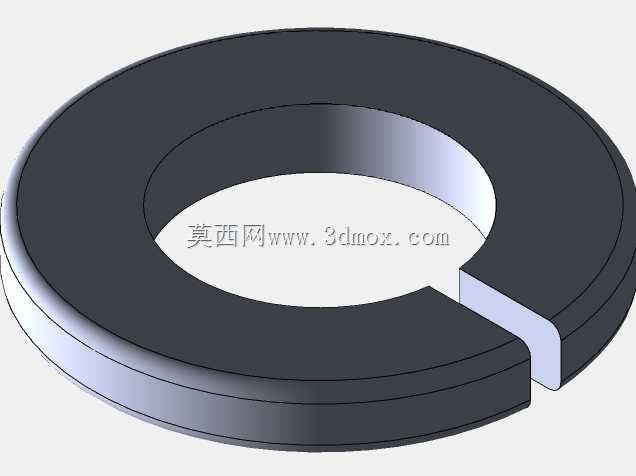

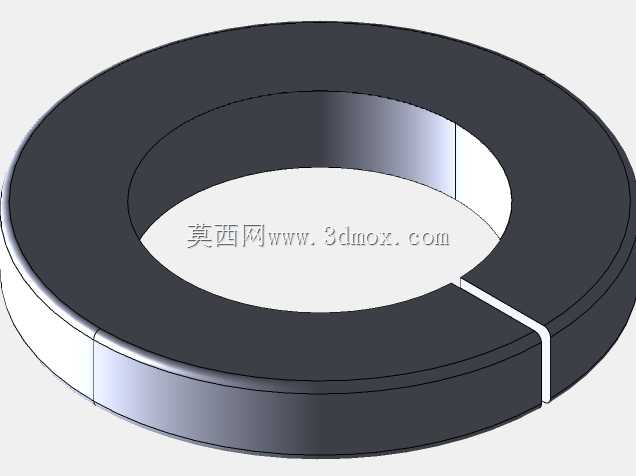

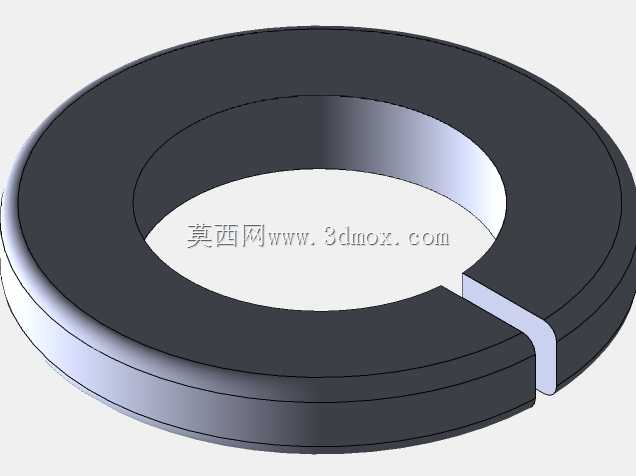

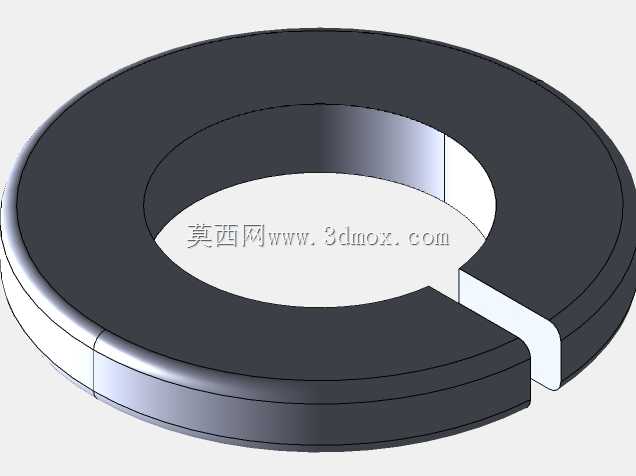

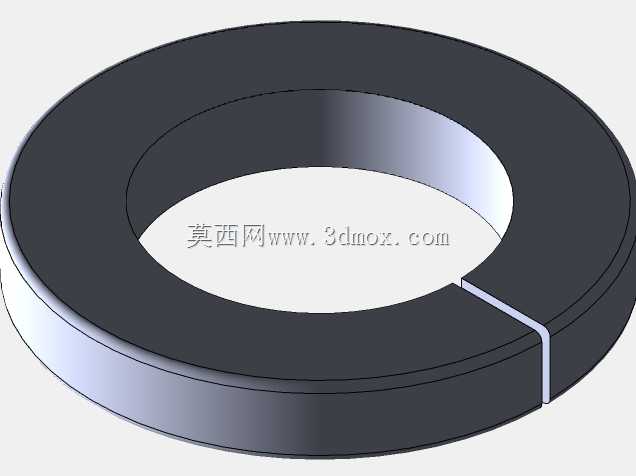

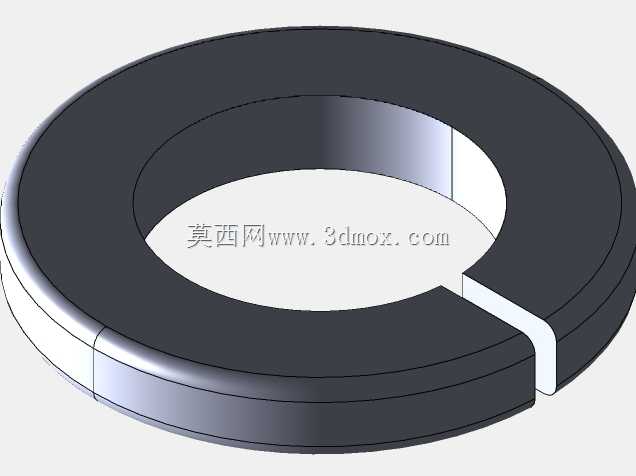

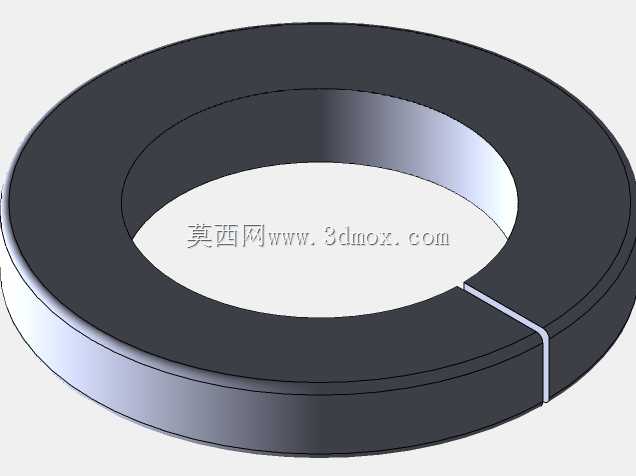

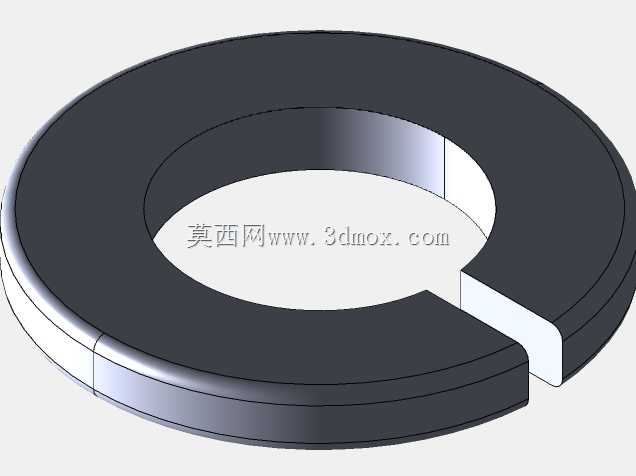

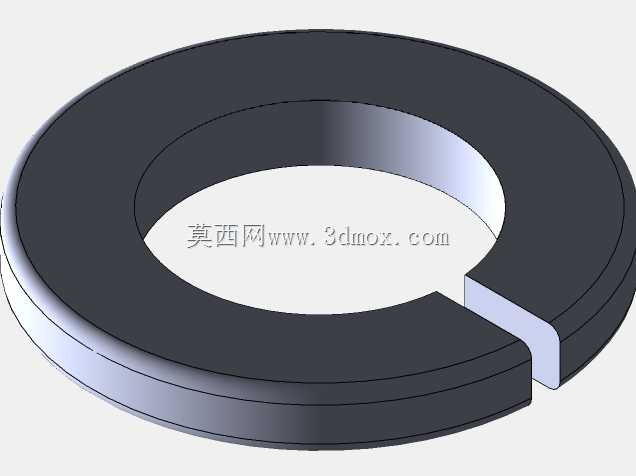

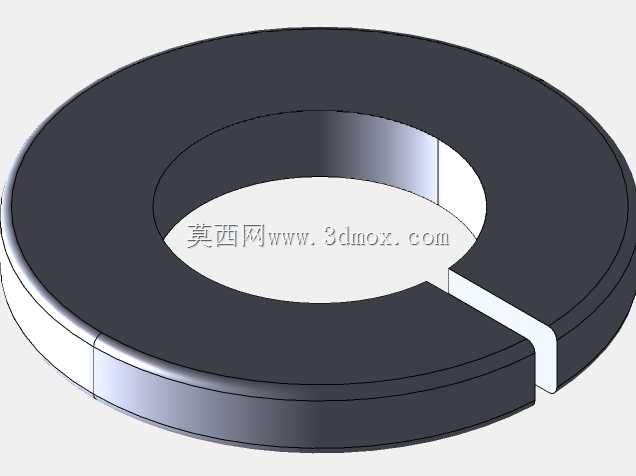

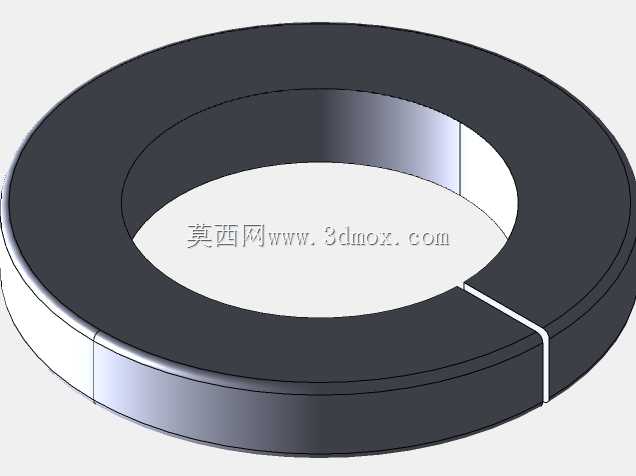

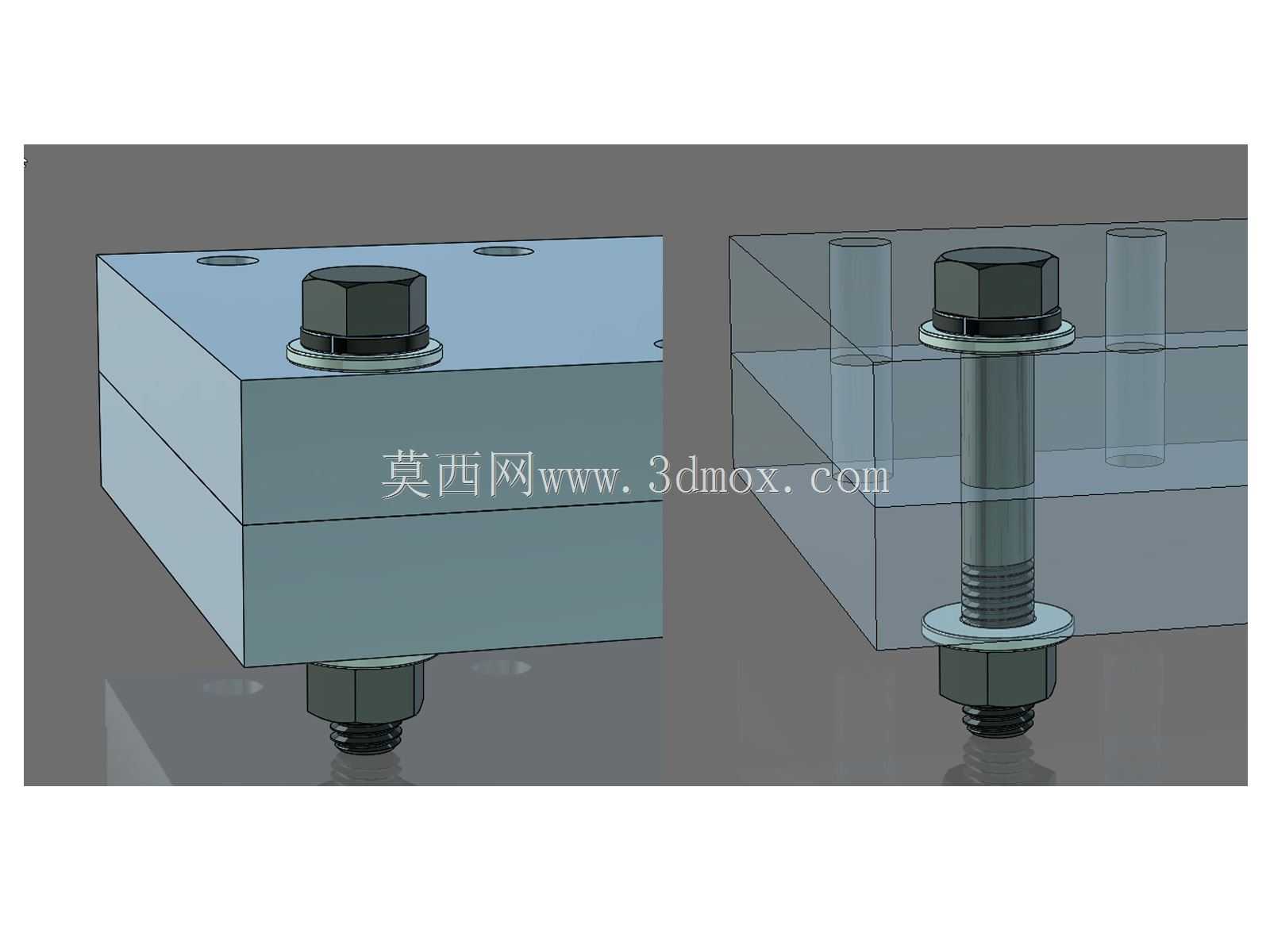

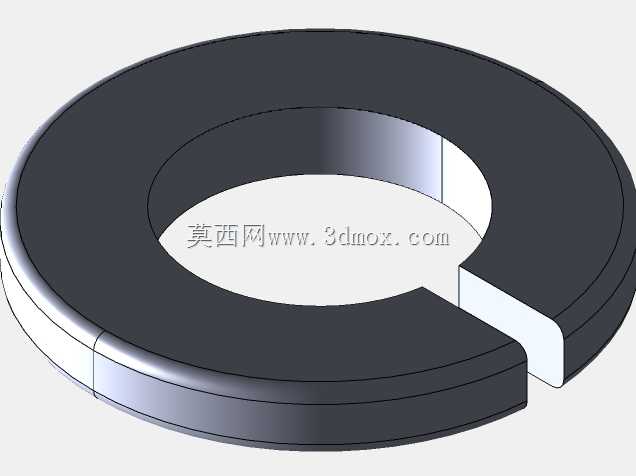

　　三维建模时，环形主体可按线材截面或冲压薄板思路构建，关键在于表达螺旋开口、两端错位、切口刃边和压平前后的形态差异。模型不仅要展示单件几何，还应放入典型螺栓连接副中检查装配关系：螺栓穿过被连接件孔位，垫圈位于螺母或螺钉头支承面下，压紧后切口两端不应异常悬空，外圆不能越出安装边界。对于钣金机柜、型材框架和薄壁支架，还要校核孔边距与垫圈压痕范围，避免预紧力造成局部凹陷。

　　在实际选型中，弹簧垫圈更适合一般振动条件下的螺纹防松，不应替代高强度摩擦型连接、开口销、尼龙螺母或楔形防松垫圈在关键承力部位的作用。建模与设计人员需要把它放在完整紧固件库中理解：其价值在于结构简单、装拆方便、成本低，并能在标准螺栓连接空间内提供弹性补偿；但防松能力与材料硬度、表面处理、预紧力控制、被连接件刚度密切相关。通过三维模型明确内径、外径、厚度、开口方向和压紧状态，可在设计阶段提前发现孔位干涉、支承面不足和装拆空间受限等问题。
