摄影三脚架圆形快拆锁紧底座结构

　　该快拆释放板属于摄影支撑系统里的高频拆装连接件，主要用于三脚架云台与相机机身之间的快速装夹场景。外拍作业中，摄影师需要在脚架固定拍摄与手持移动拍摄之间频繁切换，传统螺丝逐圈旋紧的方式会耗费大量调整时间，快拆板通过预置在相机底部的安装座与云台上的夹持机构配合，只需一次压合或扳动锁紧手柄即可完成相机固定，拆卸时按下释放拨杆就能迅速取下机身，在风光抓拍、活动跟拍、微距布光等需要反复调整机位的场景中实用性很强。

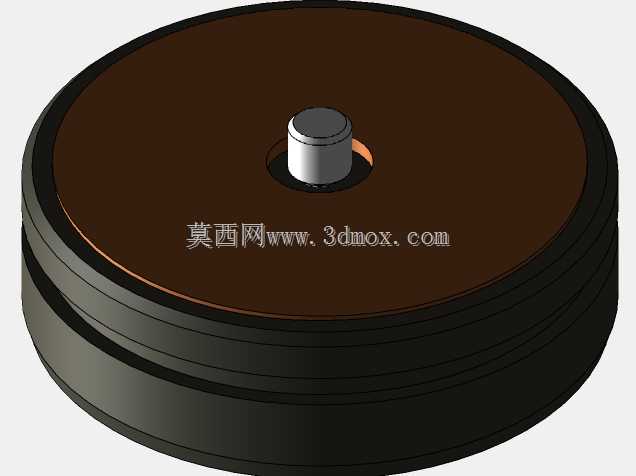

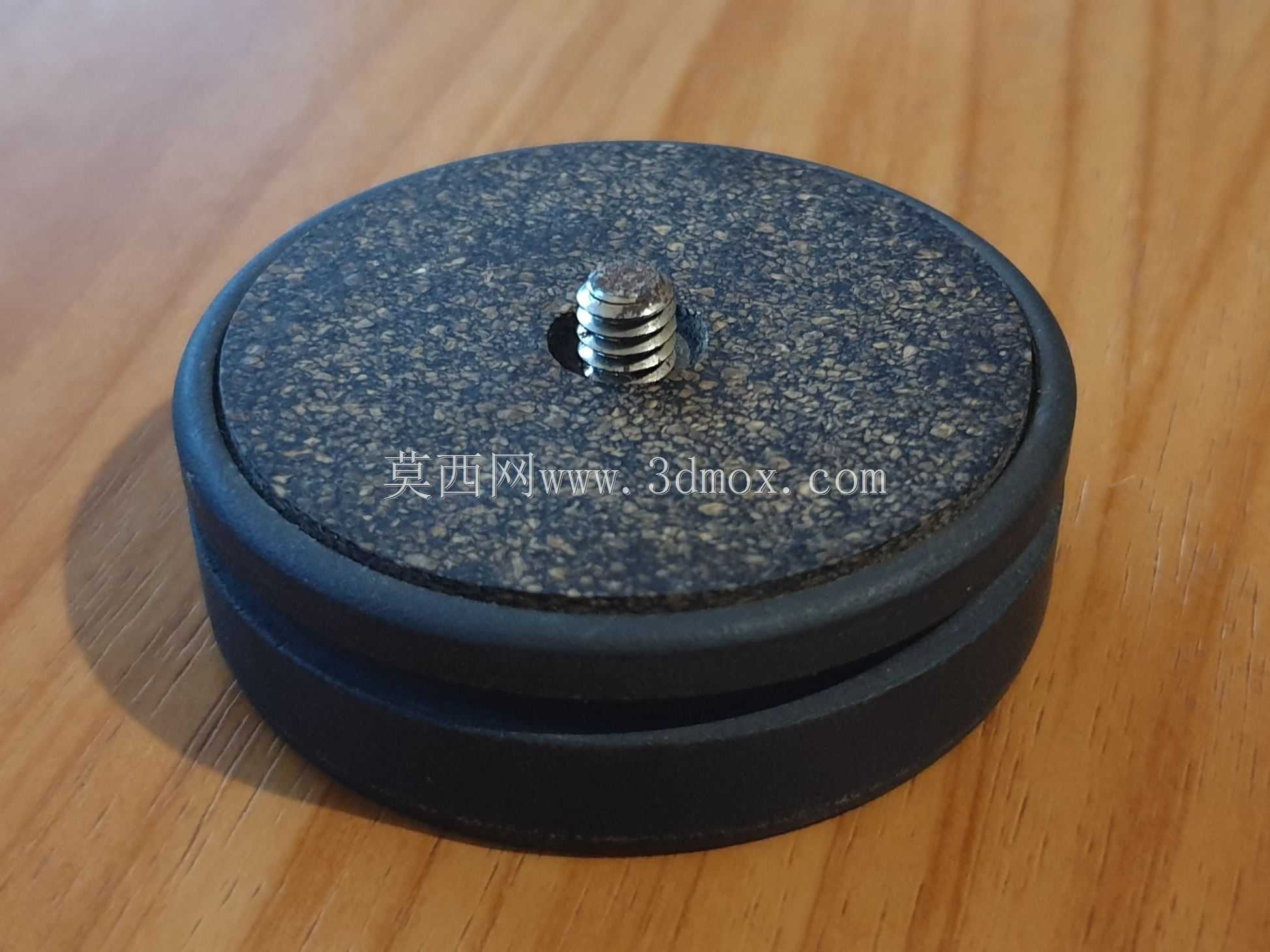

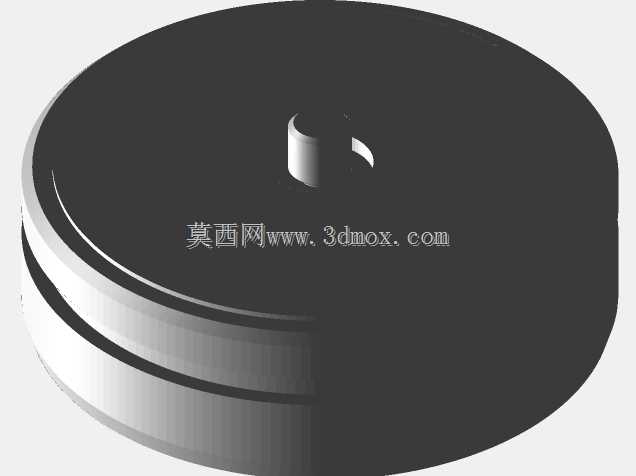

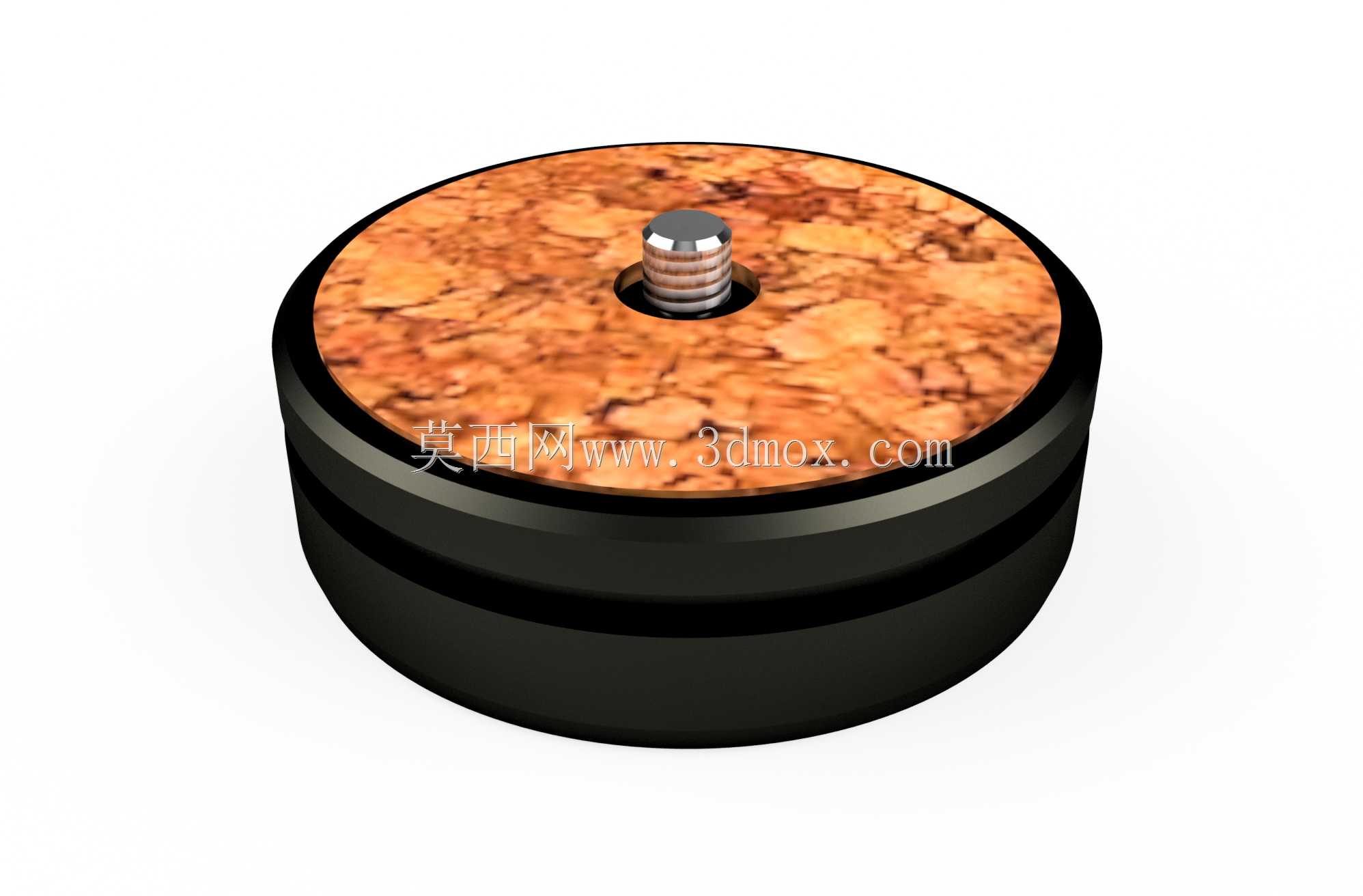

　　从结构外形来看，整体采用矮圆柱式布局，主体为黑色金属基座，顶面设置软木质感防滑垫层，中心凸出标准相机安装螺柱。圆柱轮廓的优势在于周向受力均匀，夹持座从外圈环抱锁紧时不会出现单侧应力集中，同时圆形造型允许相机在安装时小角度旋转对位，不必像方形快装板那样严格对齐卡槽方向，暗光环境或者盲装操作时容错率更高。顶面软木垫层直接贴合相机底面，一方面通过高摩擦系数阻止机身在锁紧后发生扭转滑移，另一方面可以缓冲金属硬接触，避免相机底壳被压出划痕，软木材料的微小压缩量还能补偿相机底面的平面度误差，让夹持接触更贴合。

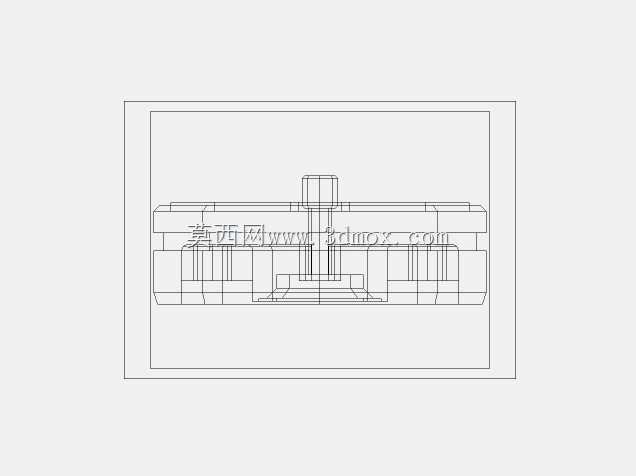

　　设计思路上，中心螺柱采用摄影器材通用的1/4英寸标准螺纹，匹配绝大多数消费级相机与轻型镜头的底部安装孔，螺柱根部做沉台限位，旋入相机后不会过度顶紧机身内部结构。基座外圈预留环形卡槽，对应云台夹座的锁紧凸缘，夹座闭合后凸缘卡入环槽，既限制快装板沿轴向脱出，也阻止其在水平面内转动，承重路径从相机底面经软木层分散到整个金属基座，再通过环槽传递到云台夹座，最终传导至三脚架腿管，受力链路连续无薄弱点。基座侧壁设计有多层环形凹槽，既可以作为夹持定位的配合面，也能减轻整体自重，外拍携带时不会给脚架系统增加过多负载。

　　安装边界方面，圆柱外径适配常规中型云台的夹座开口行程，基座厚度控制在夹座闭合后的容纳空间内，安装后相机底面与云台顶面之间仅保留垫层压缩后的微小间隙，不会出现悬空翘动。螺柱凸出高度匹配相机底部螺孔的有效旋合深度，既保证足够的螺纹啮合圈数承受相机前倾力矩，又不会因旋入过深损伤相机内部电路板。使用时将该板预先固定在相机底部，夹持座保持在云台上，对位时只需将圆柱基座放入夹座开口，压下锁紧手柄即可自动卡入环槽，解锁时按压释放机构就能横向或竖向取出，整个操作无需反复拧动螺丝，能大幅缩短机位切换的辅助时间。结构建模时需重点保证环槽与夹座凸缘的配合公差，间隙过大会产生锁紧旷量，间隙过小则会出现卡滞无法快速装拆，软木层厚度也要控制在合理范围，兼顾防滑性能与锁紧后的整体刚性。
