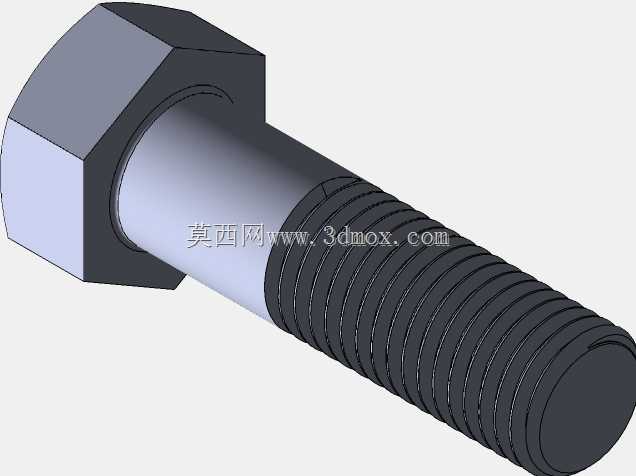

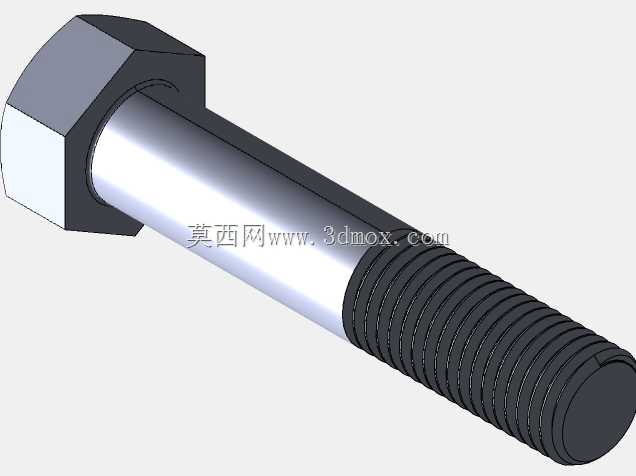

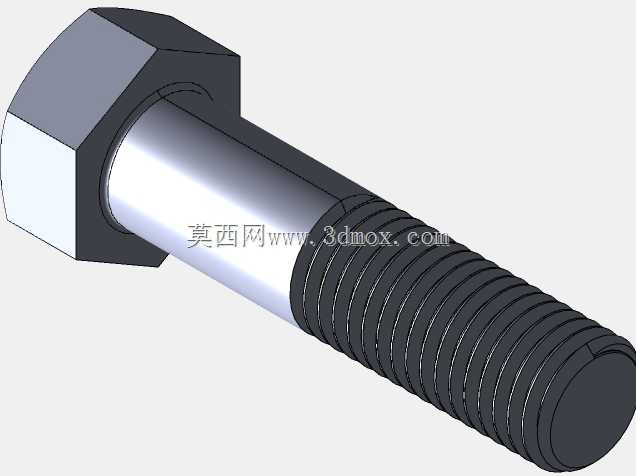

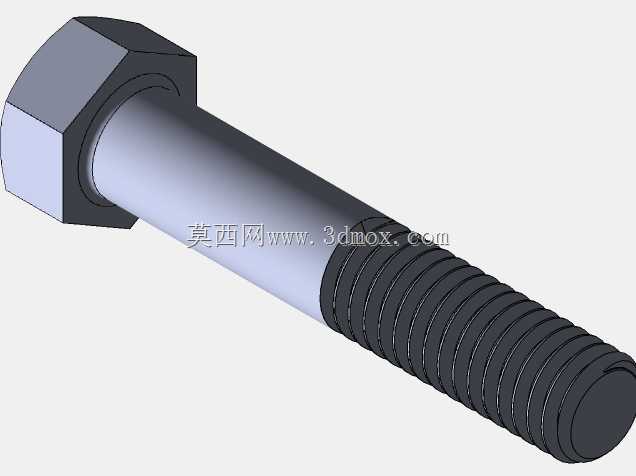

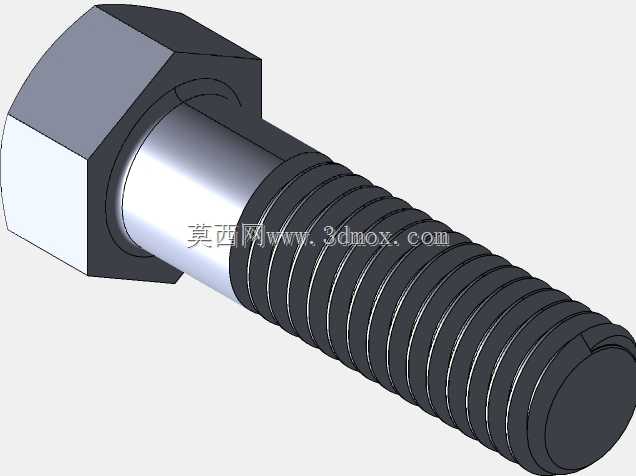

美制粗牙UNC六角头螺栓全规格选型套件

　　这套外螺纹紧固件覆盖美制统一粗牙螺纹体系下常用的六角头螺栓规格，从短规格全螺纹螺钉到长规格半螺纹螺柱均有对应实体，面向设备装配、工装夹具搭建、钢结构连接以及非标自动化机架设计中的选型与校核场景。做结构设计时，紧固件往往是最后才被塞进装配体的零件，但螺栓长度选错、螺纹旋合深度不足、六角头对边与扳手空间干涉，恰恰是现场装配最常暴露的问题。把全系列螺栓按真实比例摆开核对，能在三维布局阶段直接判断相邻零件的避让边界，避免后期反复改孔。

　　建模思路上，各规格并非逐个独立绘制，而是通过方程驱动参数生成：螺纹大径、螺距、六角头对边尺寸、头厚、螺杆长度、光杆段与螺纹段分界位置均随规格变量联动。美制粗牙螺纹每英寸牙数随公称直径变化，牙型角保持60度，牙顶与牙底的削平比例按统一螺纹规则处理，因此修改参数即可派生不在阵列中的特殊长度，这对定制设备中需要非标准螺栓长度的场合很实用。

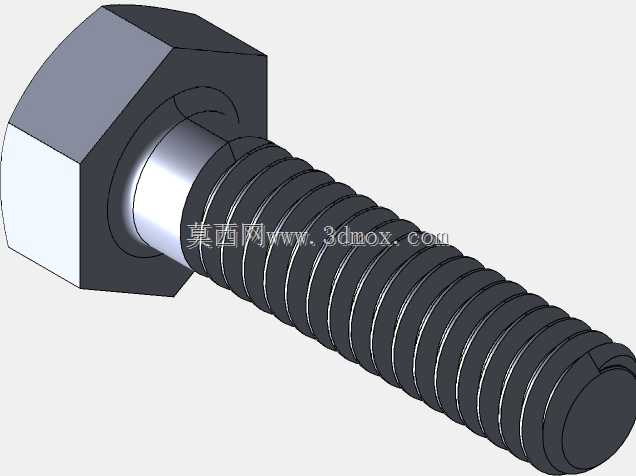

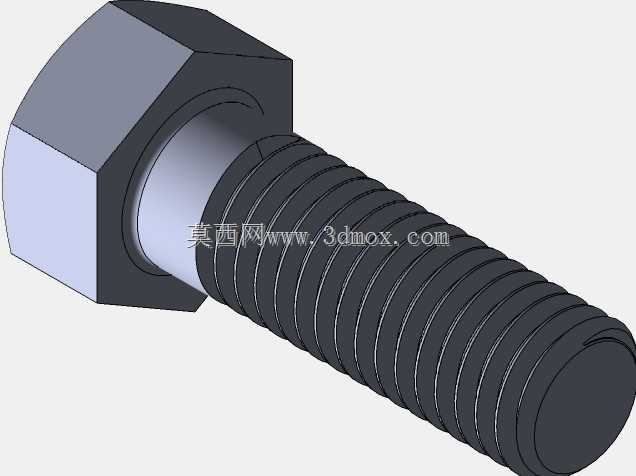

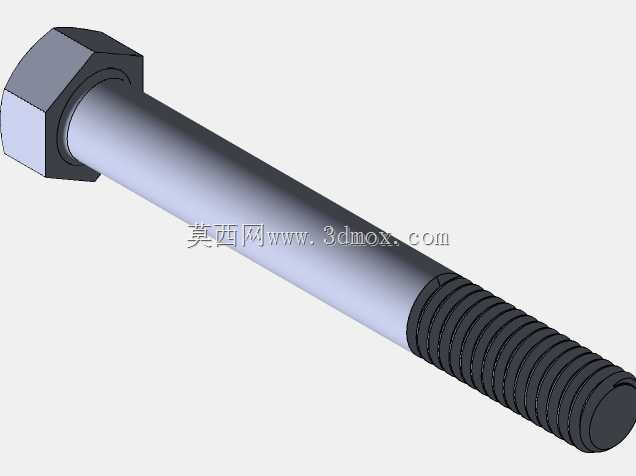

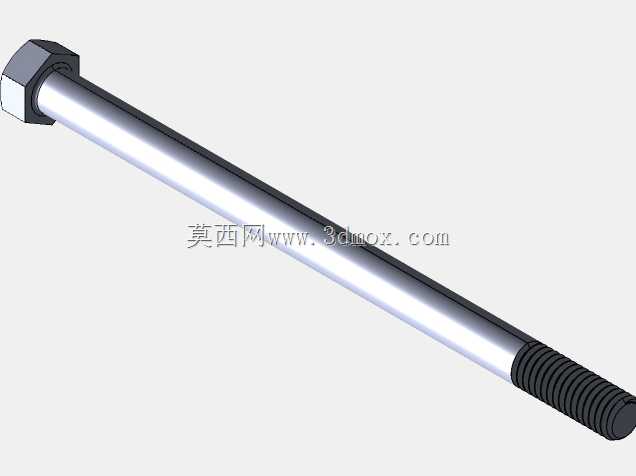

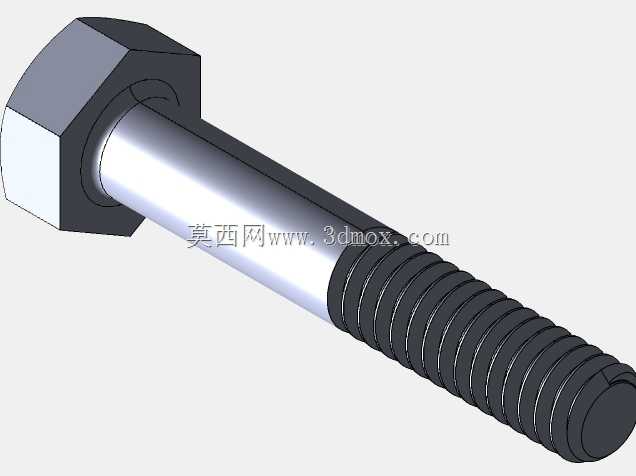

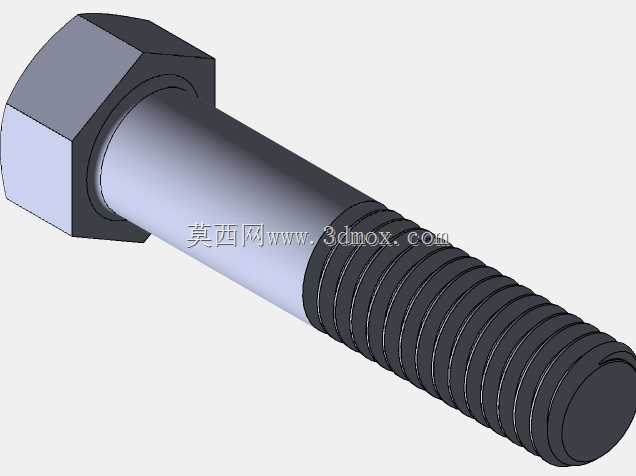

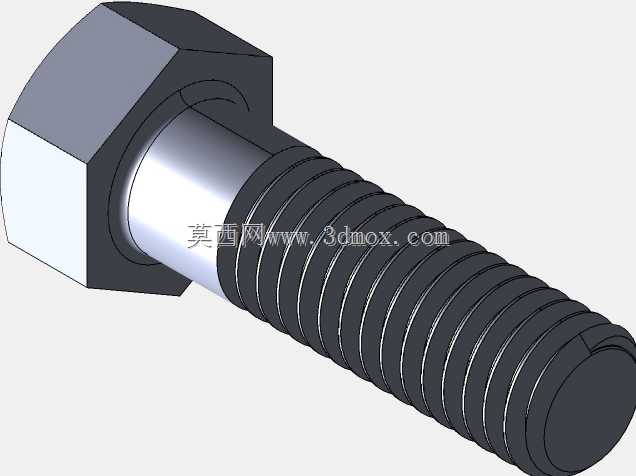

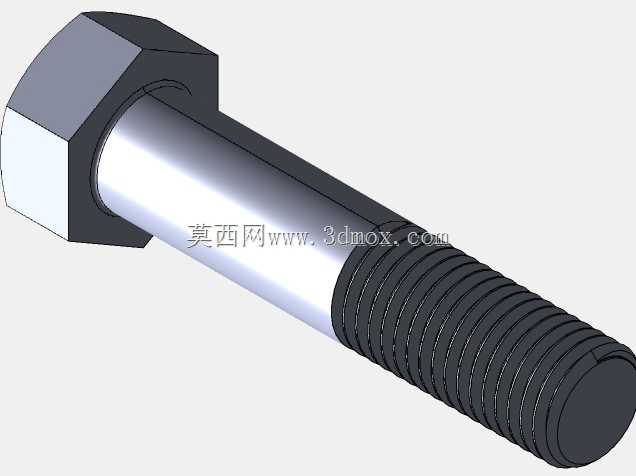

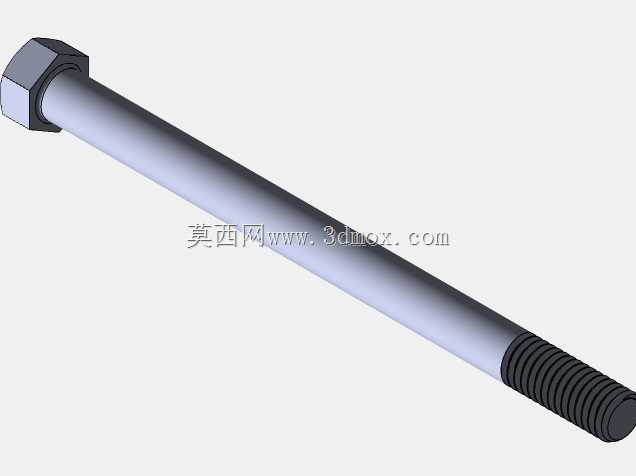

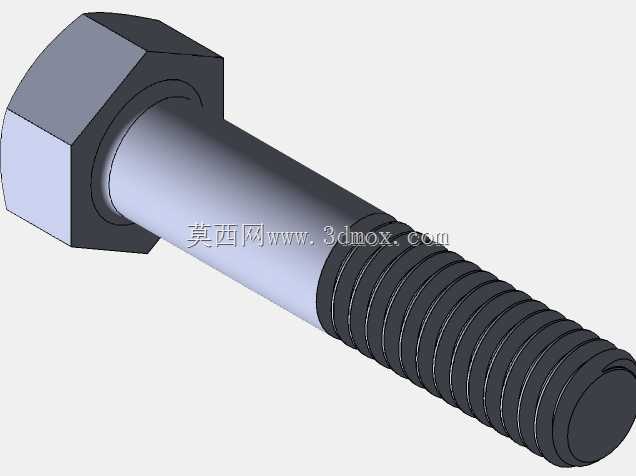

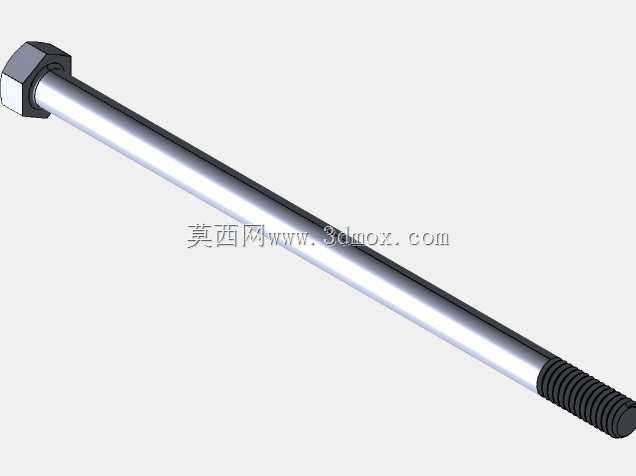

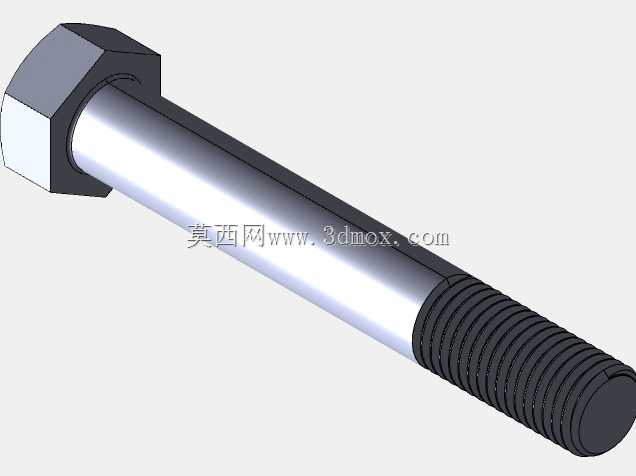

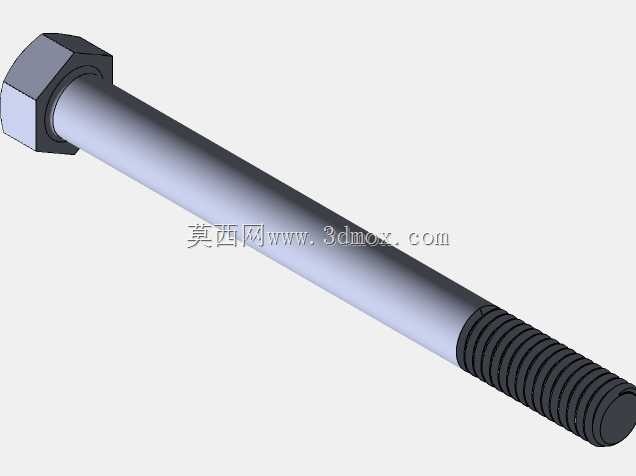

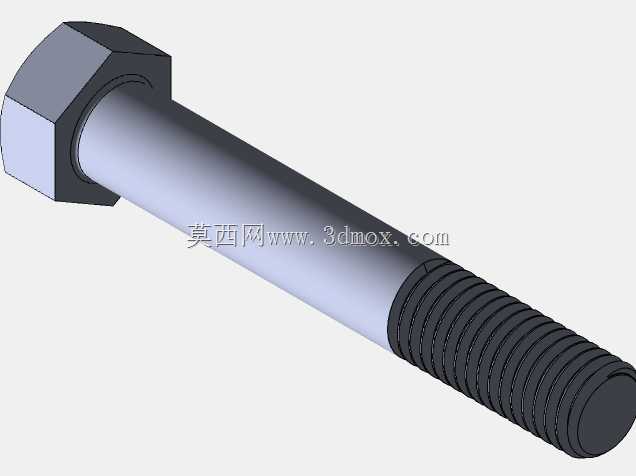

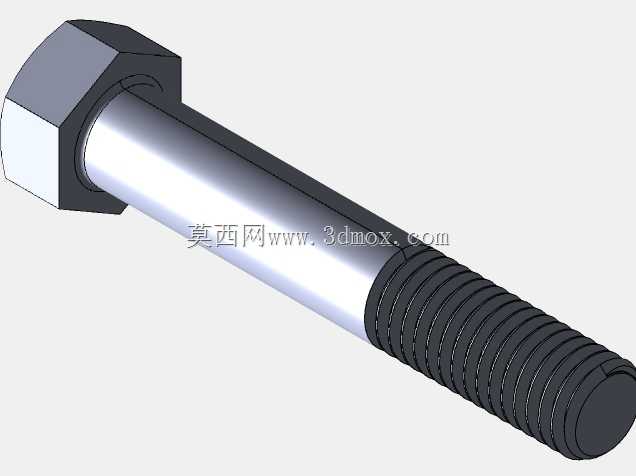

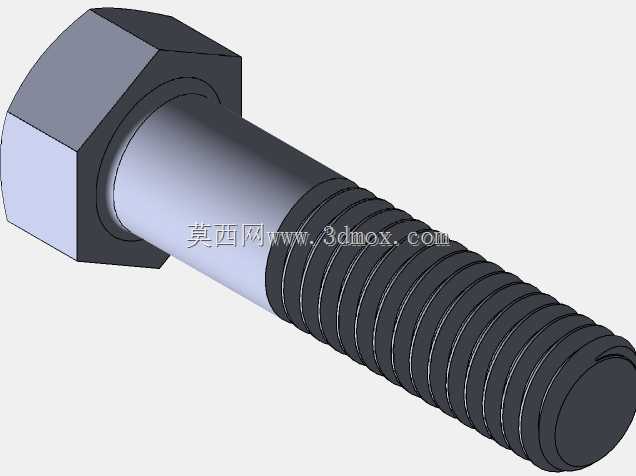

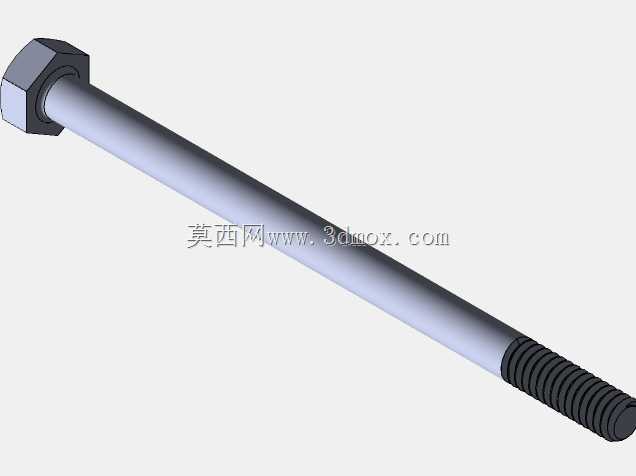

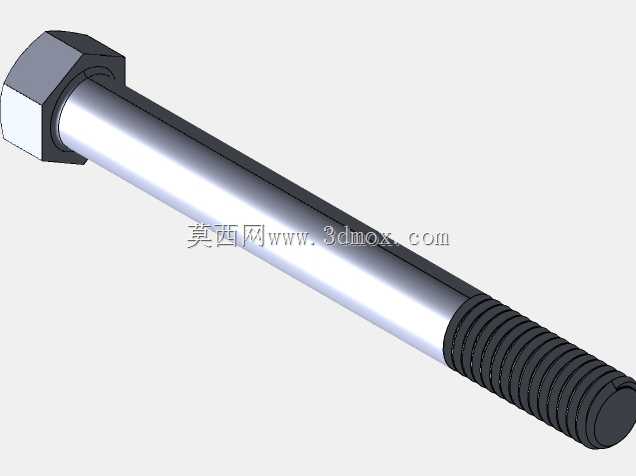

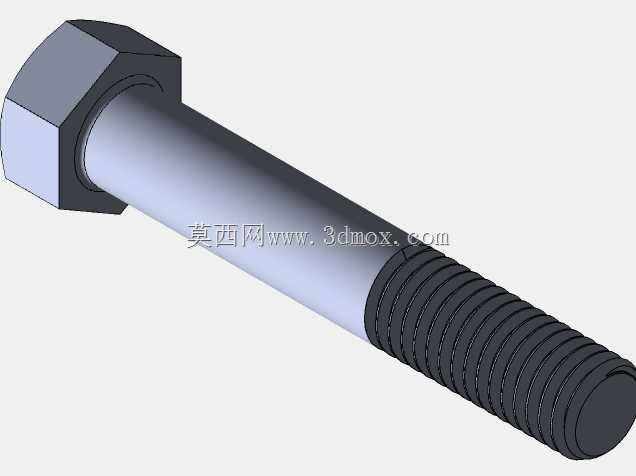

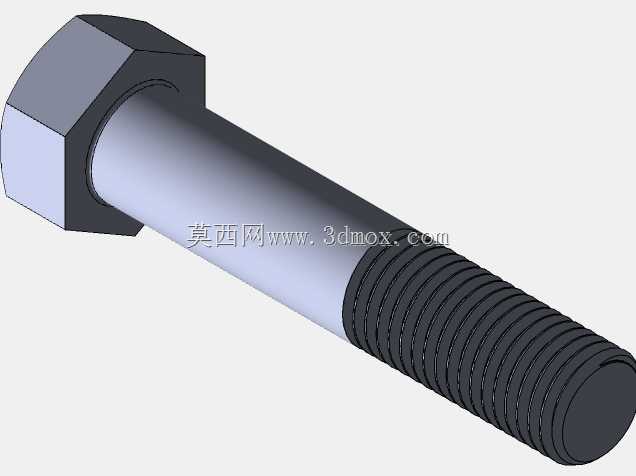

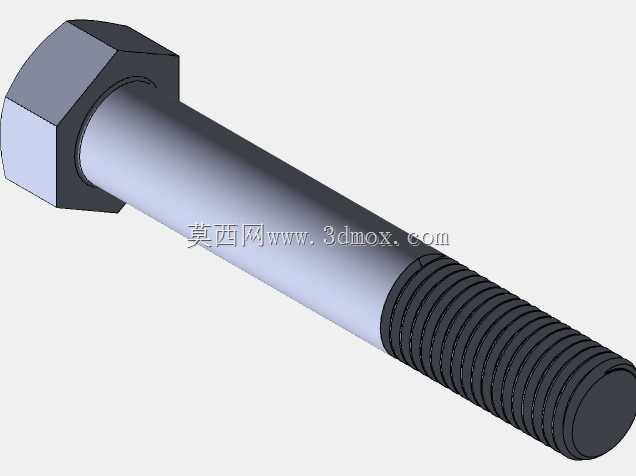

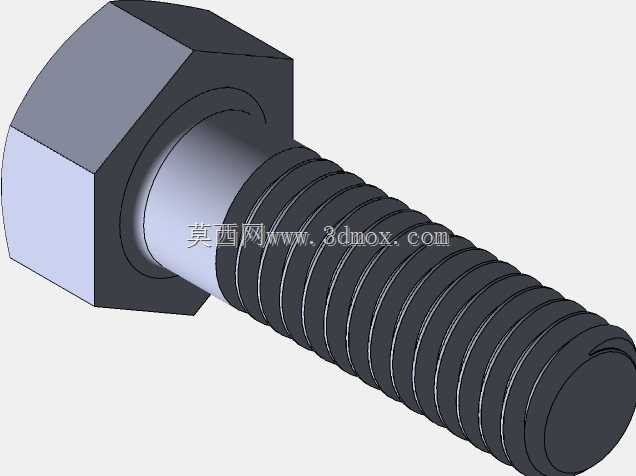

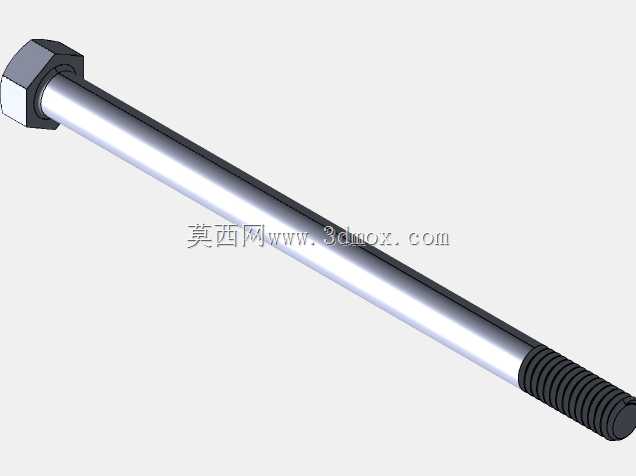

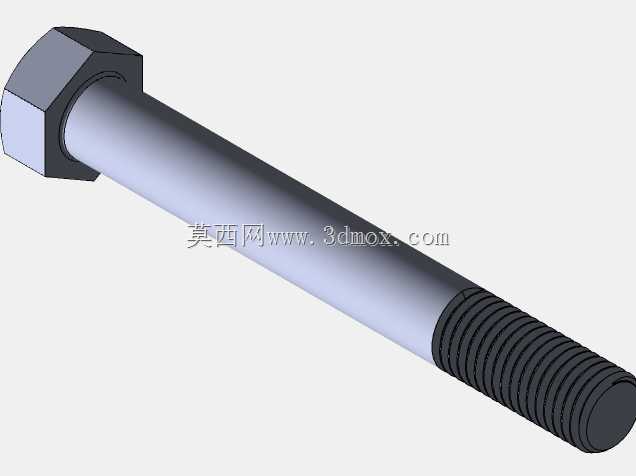

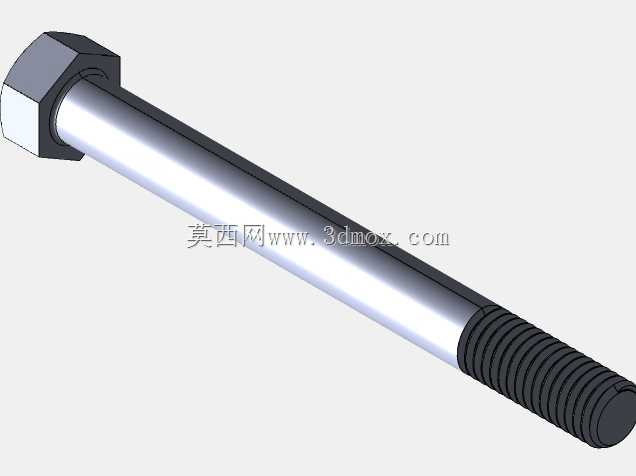

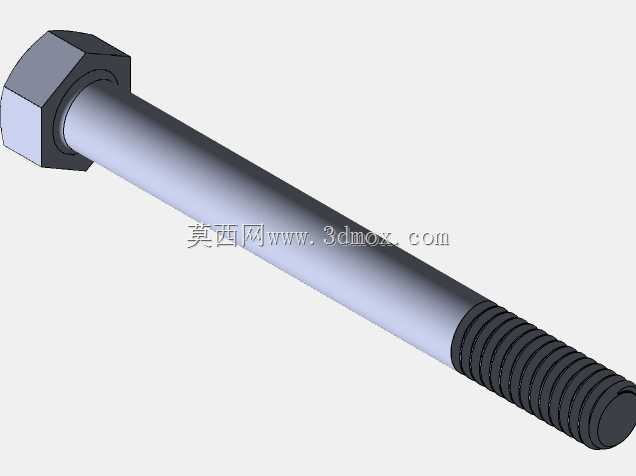

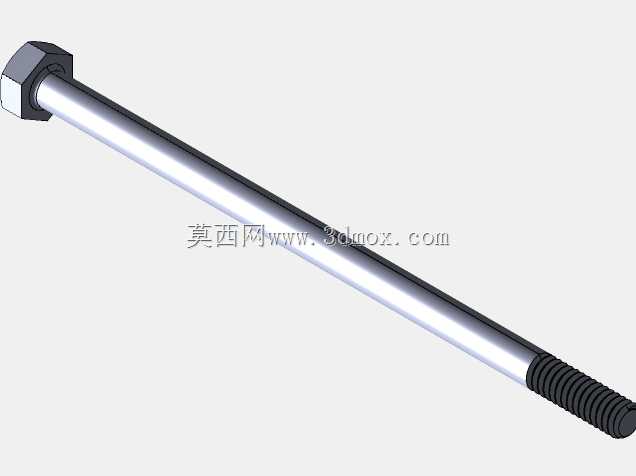

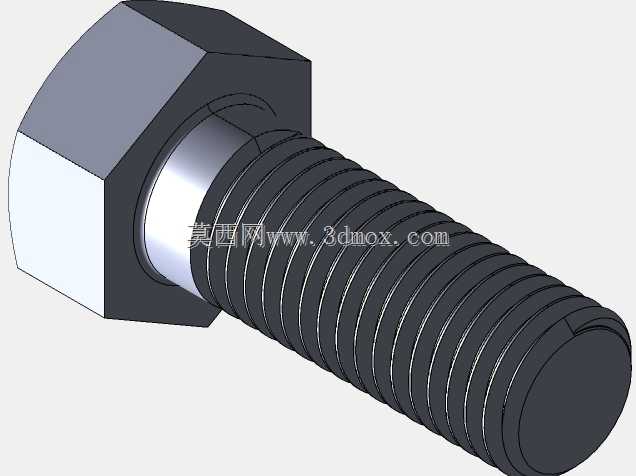

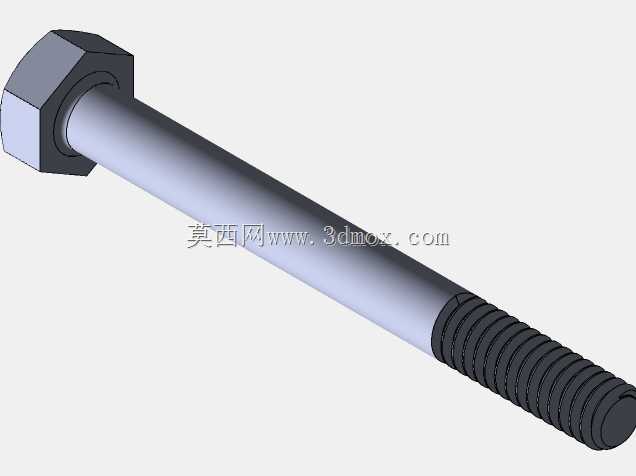

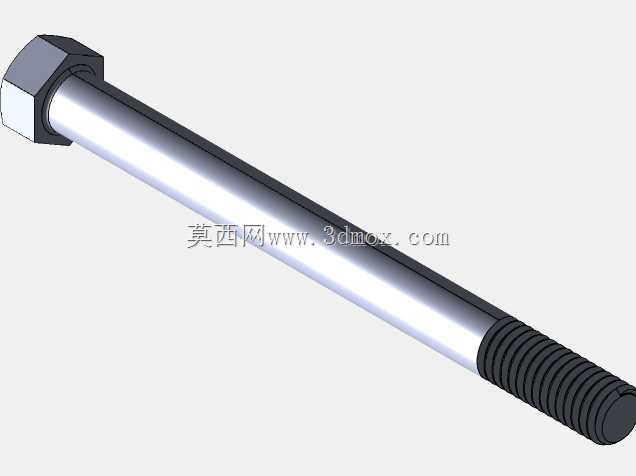

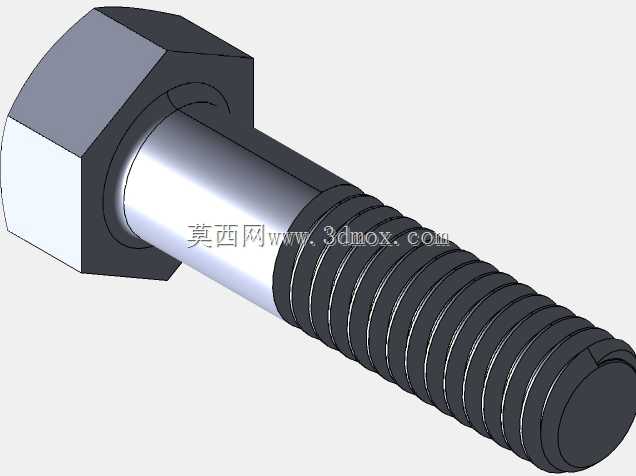

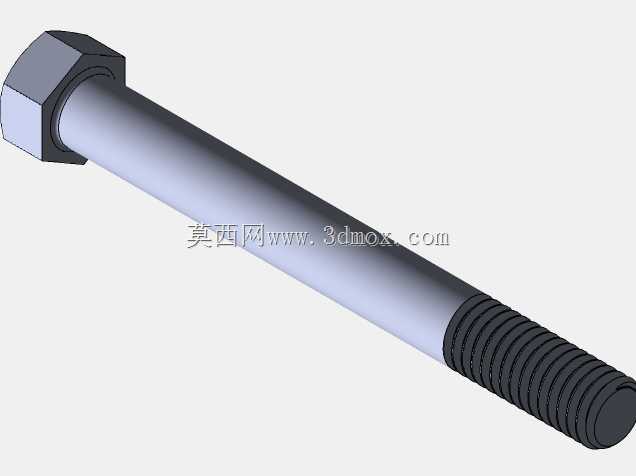

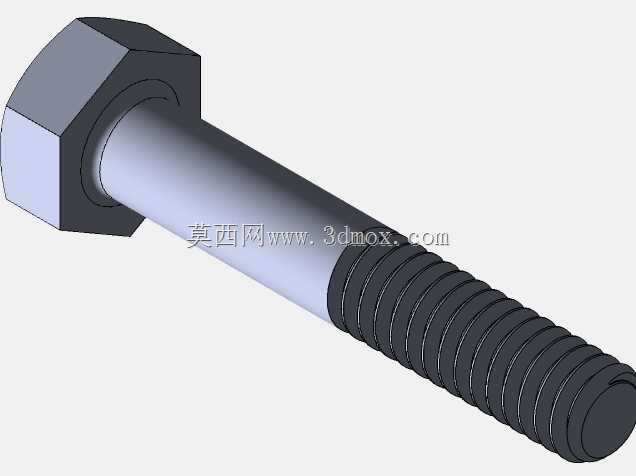

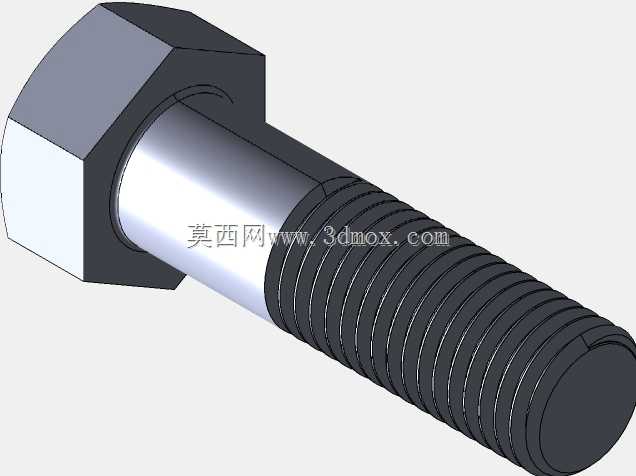

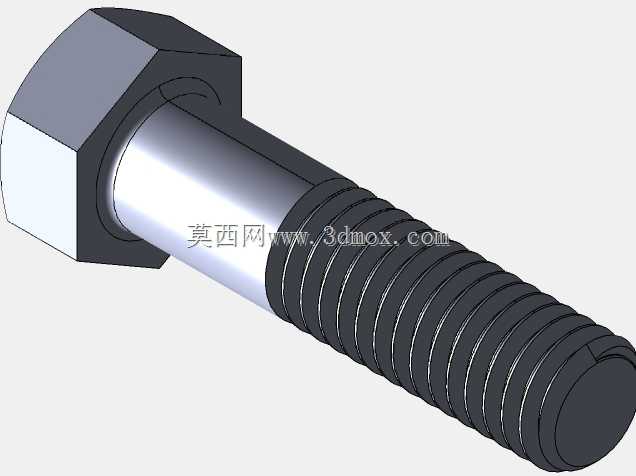

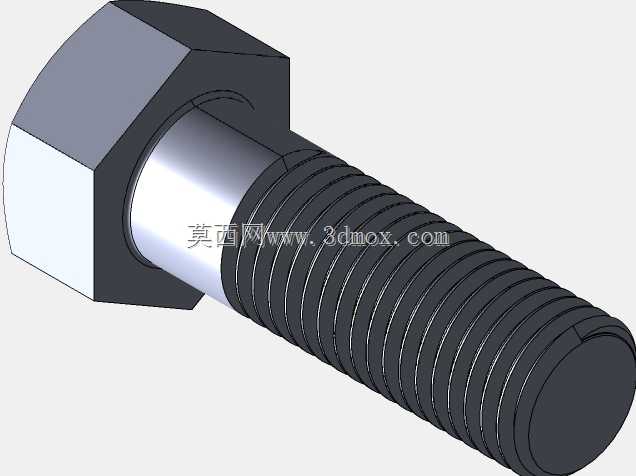

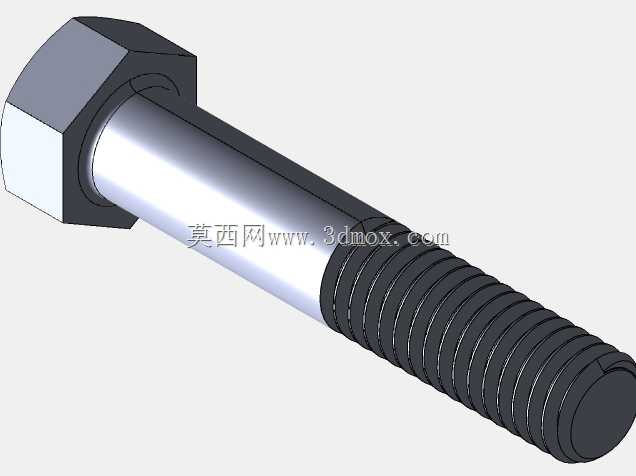

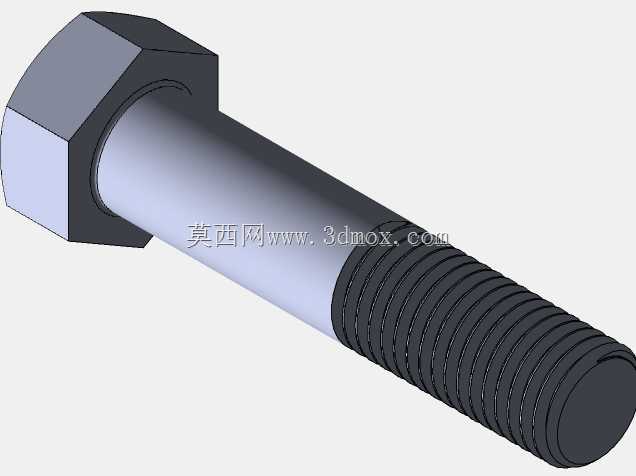

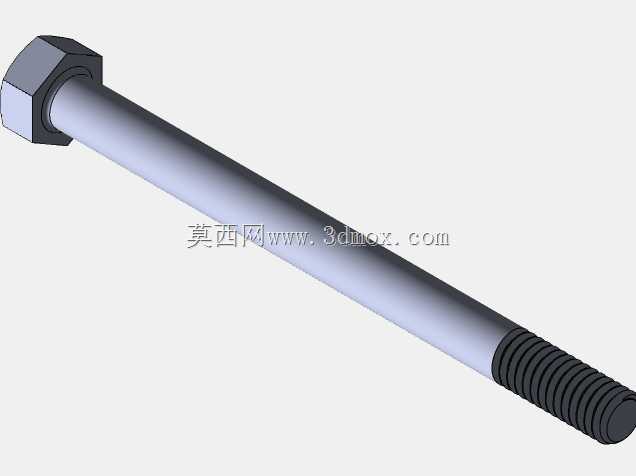

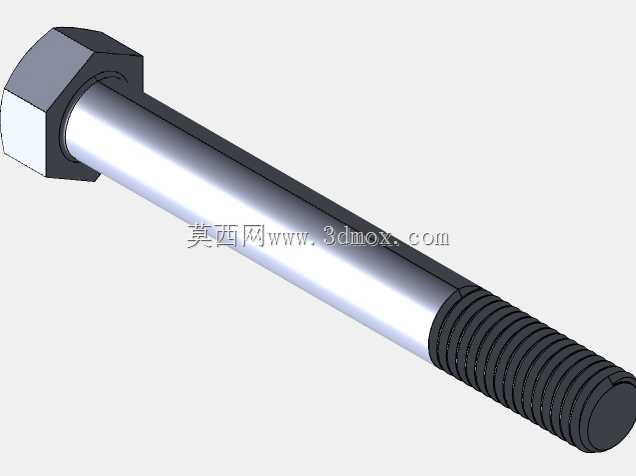

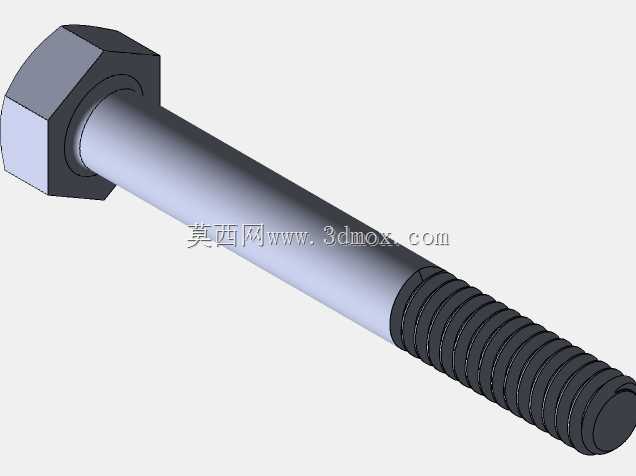

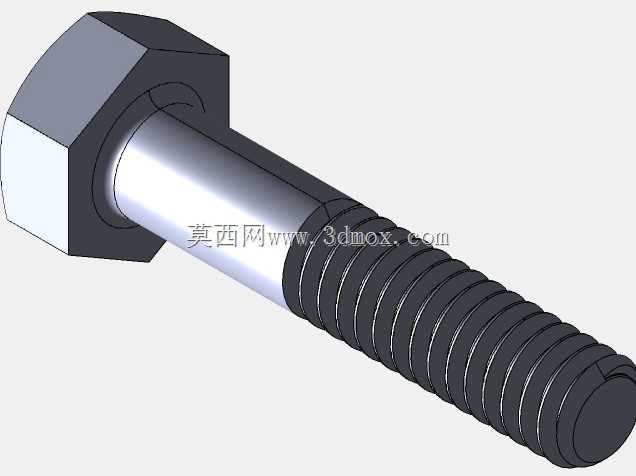

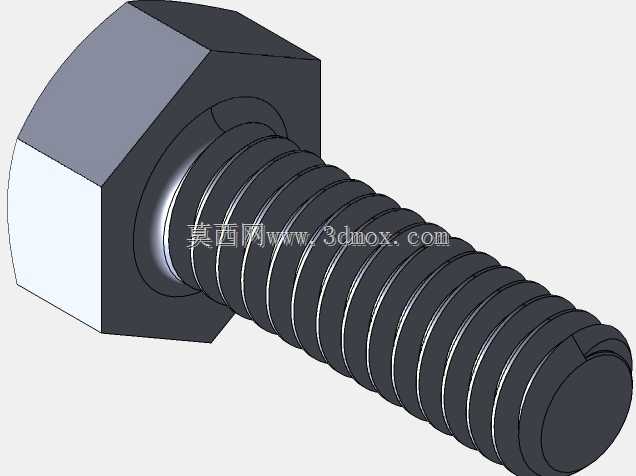

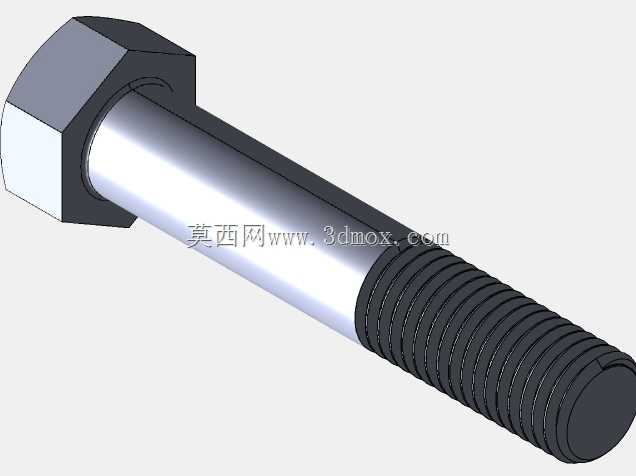

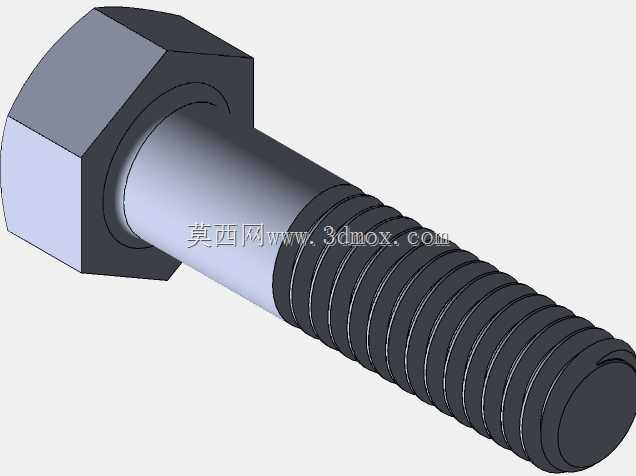

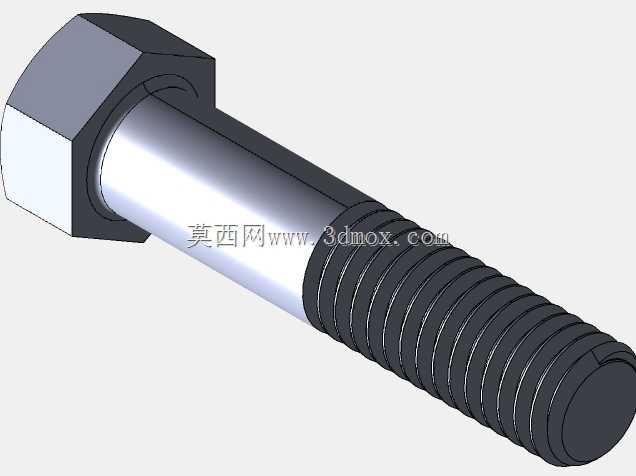

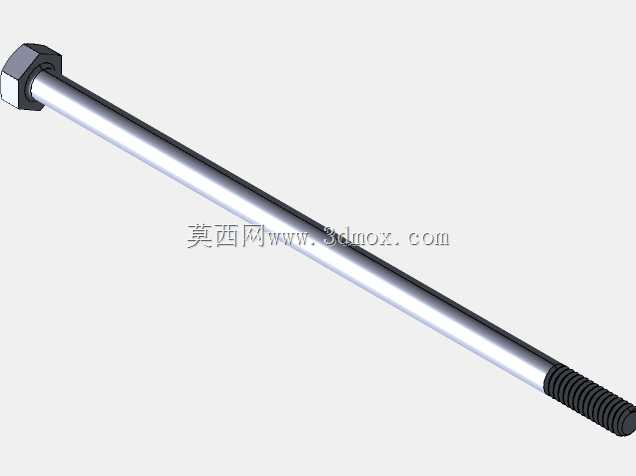

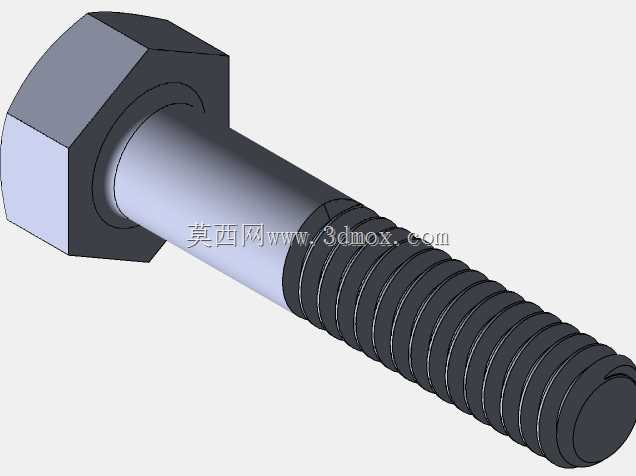

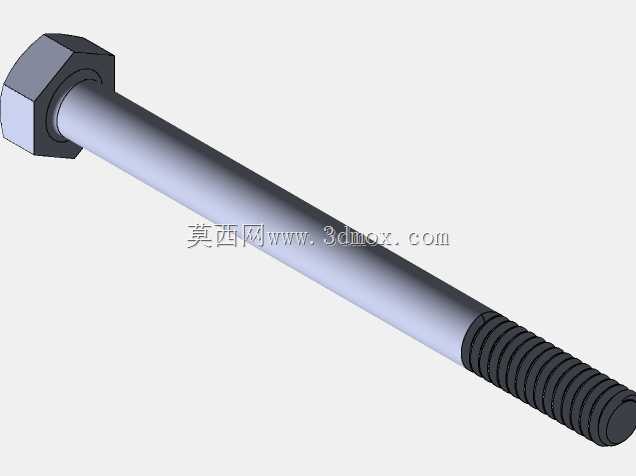

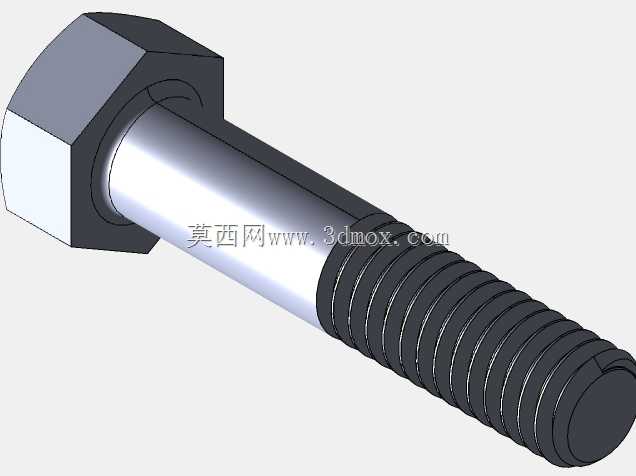

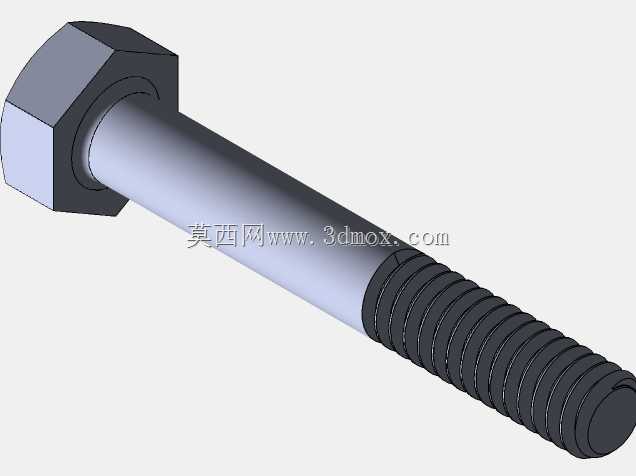

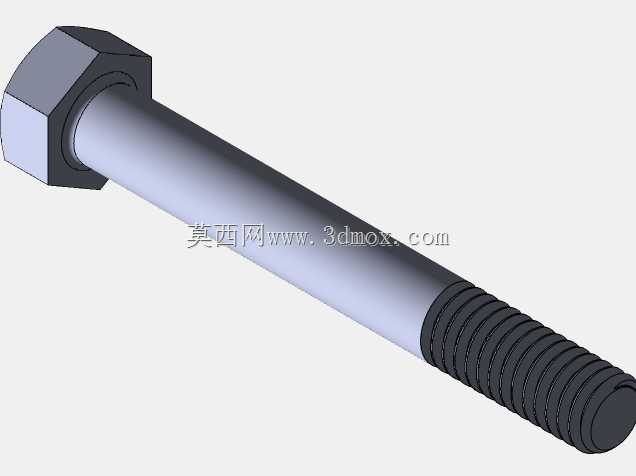

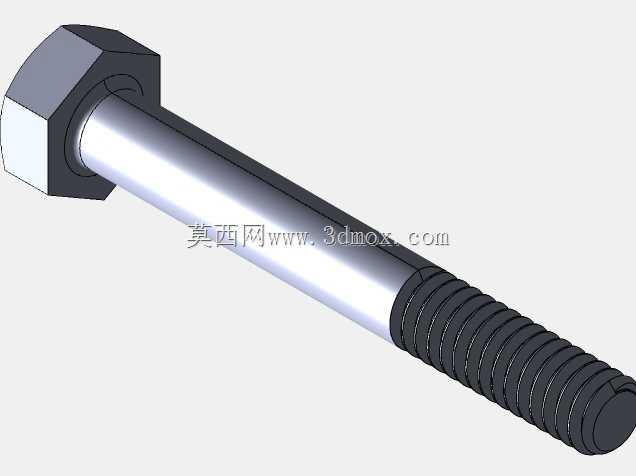

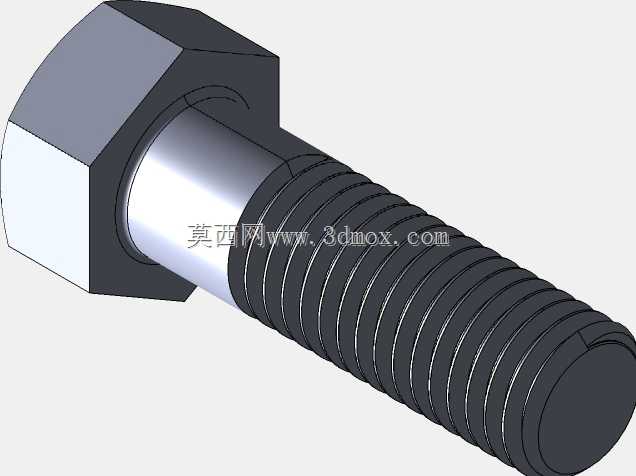

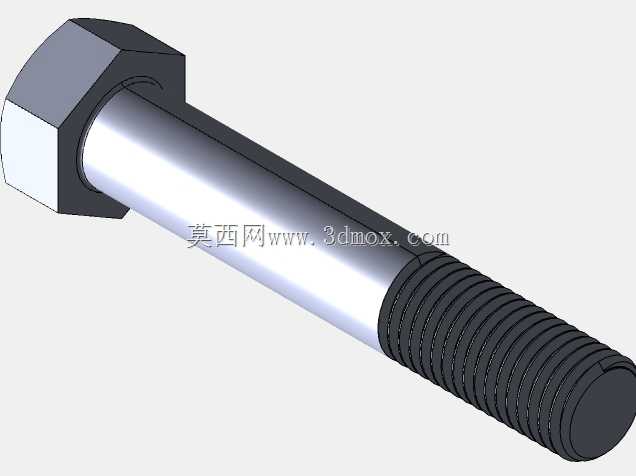

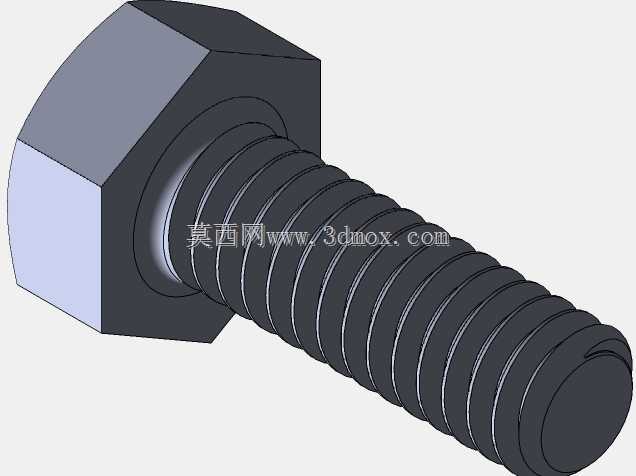

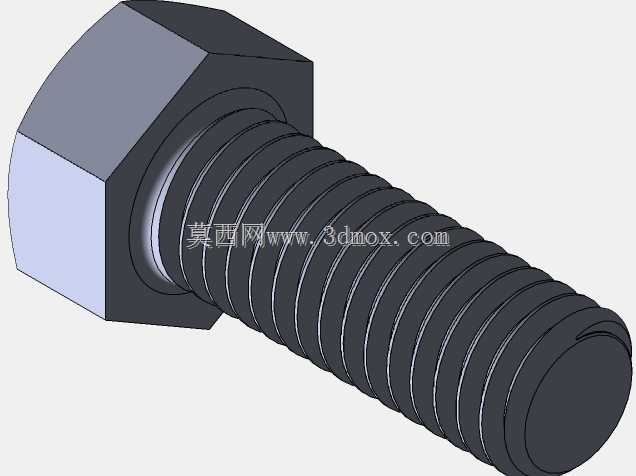

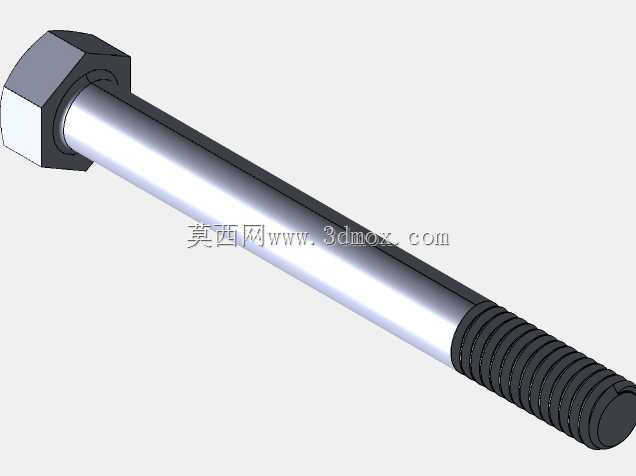

　　外形与安装边界需要重点关注几处：六角头的对边宽度决定套筒或开口扳手的容纳空间，头部下方支承面直径影响被连接件的压溃校核；螺杆光杆段多用于受剪定位，螺纹段则负责夹紧与旋合；长螺栓端部要留出足够螺纹旋入深度，同时不能在贯通孔中露出过长而干涉运动部件。短规格全螺纹件适合薄板叠层、电气安装板和轻型支架，长规格半螺纹件适合法兰连接、电机底座、导轨支座等需要较大夹紧厚度的部位。

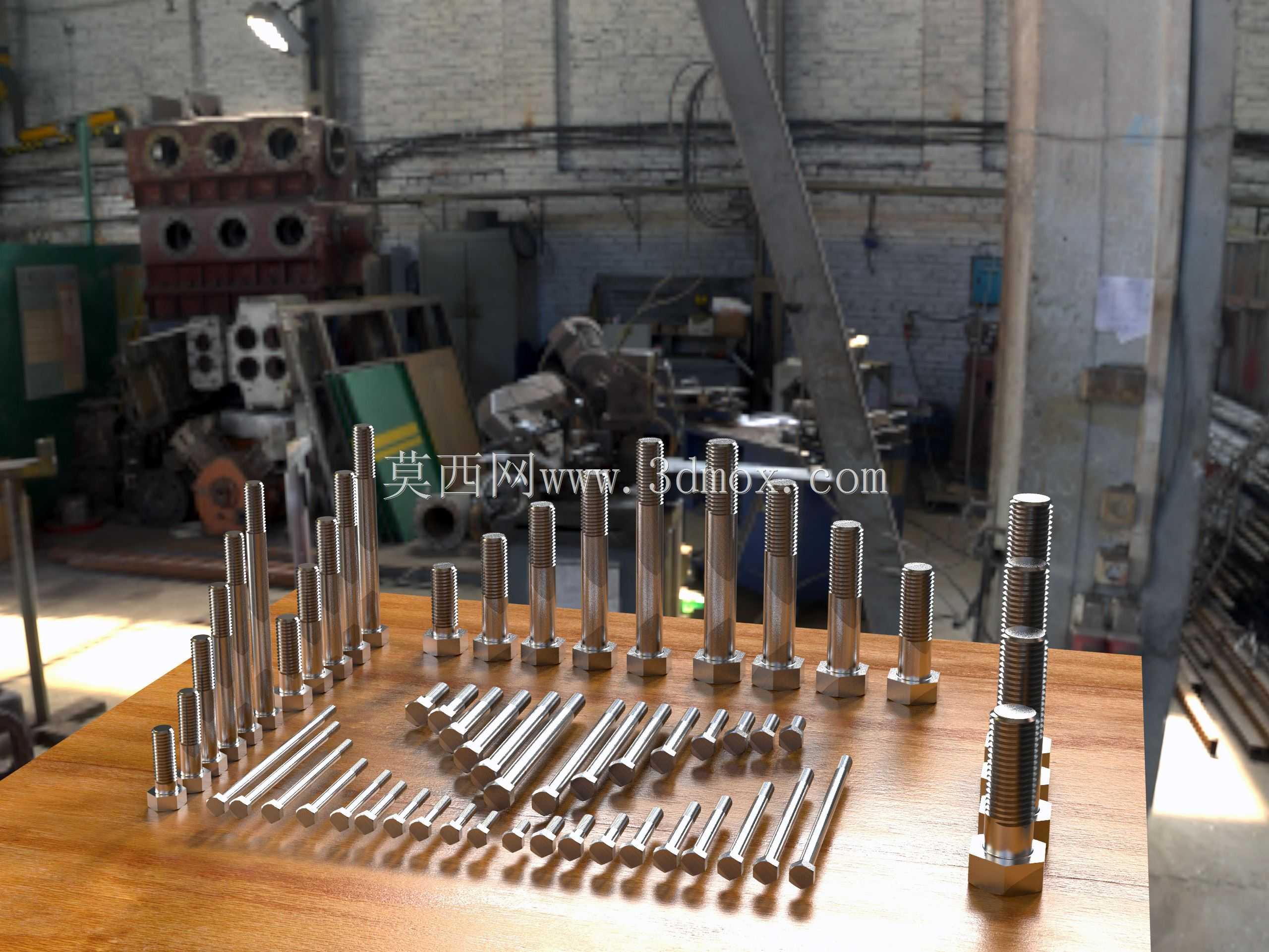

　　实际选型时，先按被连接件总厚度确定夹紧长度，再核对螺母厚度、垫圈压缩量与伸出牙数；粗牙螺纹在频繁拆装、铸铝或铸铁内螺纹孔中抗磨损能力更好，旋入速度也更快，适合维修件和现场可调结构。模型中不同长度的螺栓成排布置，可直接拖入装配体比对孔位深度、扳手回转空间和螺栓露头长度，帮助工程师在出工程图前完成紧固件层级的干涉检查与BOM归类。
