FHCS沉头内六角UNC粗牙螺钉选型

　　这套锥形内六角螺钉与配套内六角扳手的参数化结构，主要面向通讯设备、消费电子外壳、钣金支架以及小型机电产品的沉孔紧固场景。沉头螺钉的核心价值在于装配后头部能够沉入工件锥面沉孔，使外露表面保持平齐，避免突出螺帽干涉外壳、盖板或滑动部件；在空间紧凑、外观面要求平整的产品中，这种连接方式比盘头或圆柱头螺钉更适合。

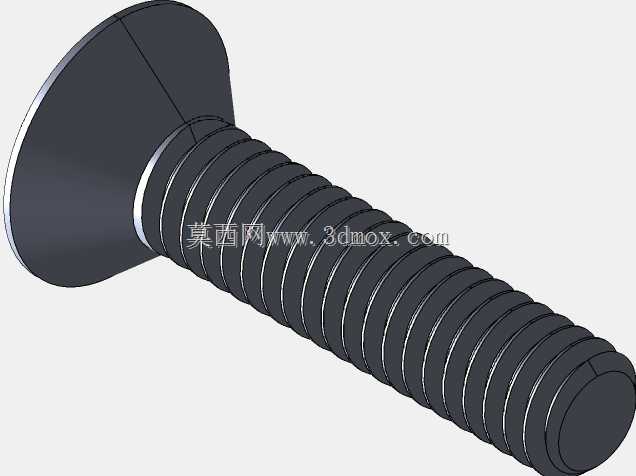

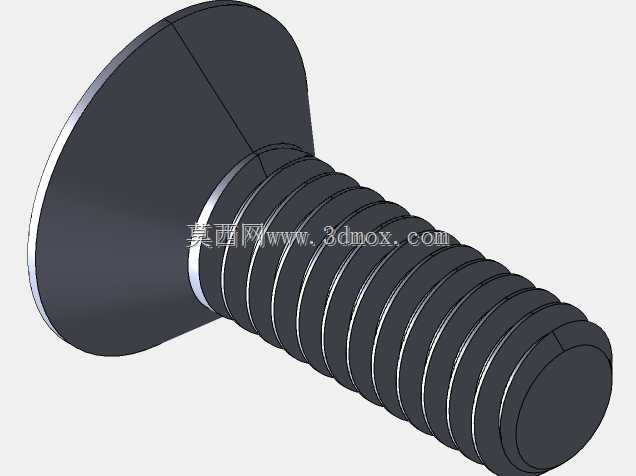

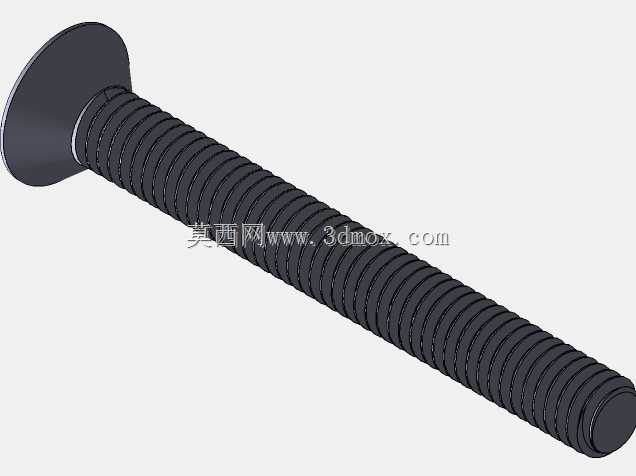

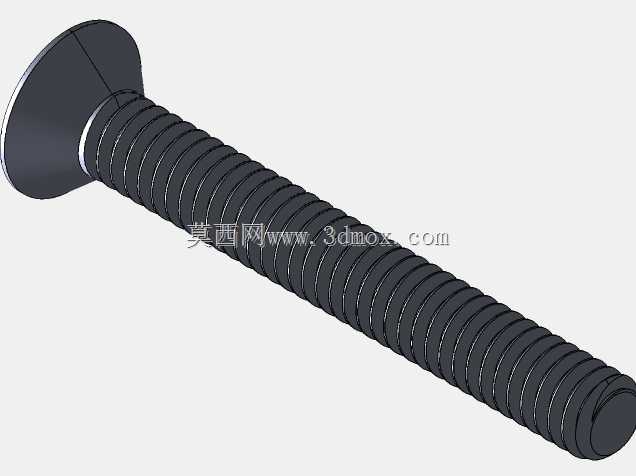

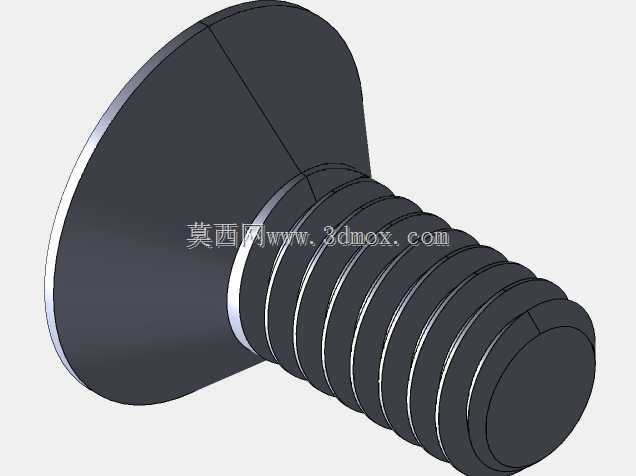

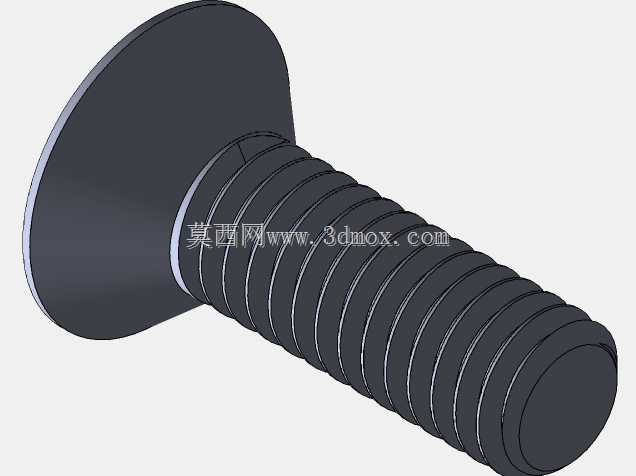

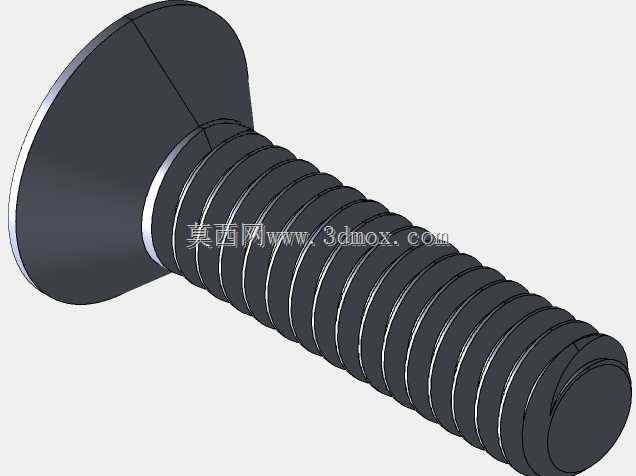

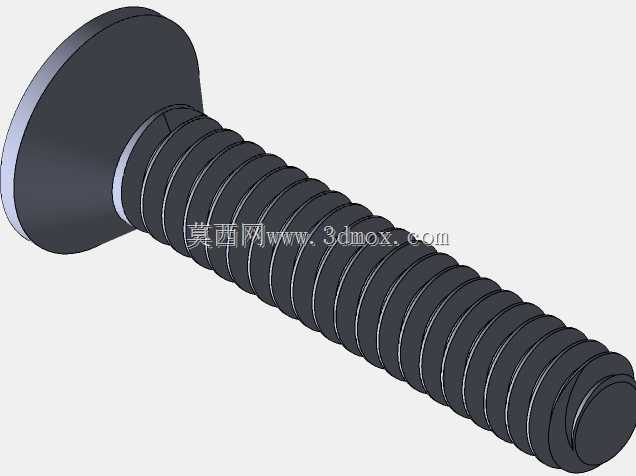

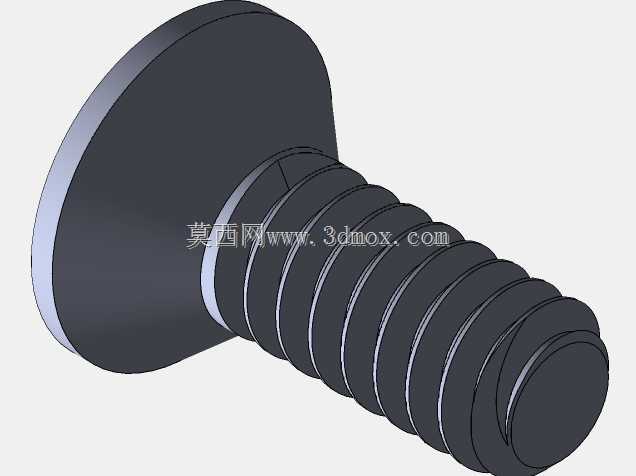

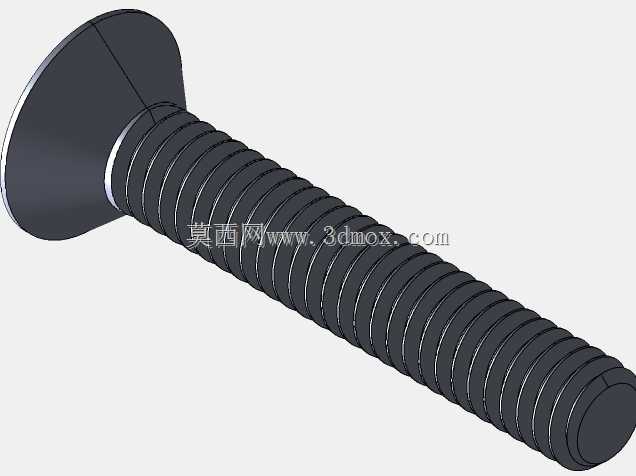

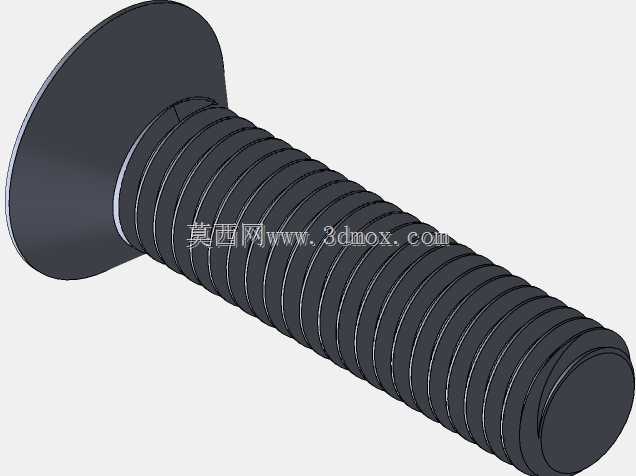

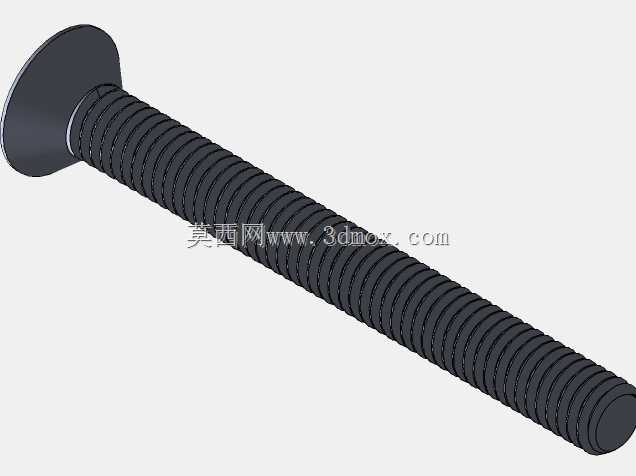

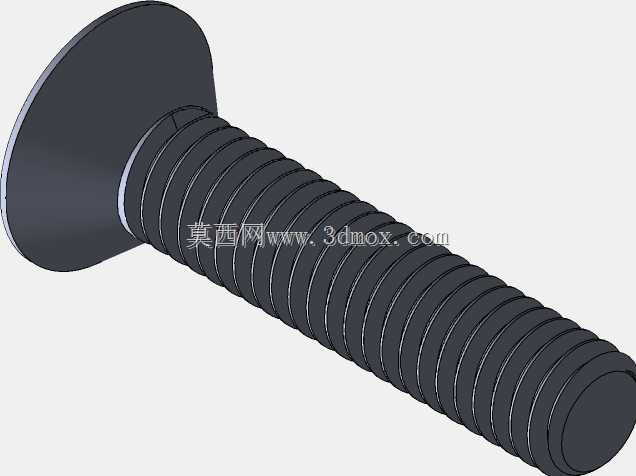

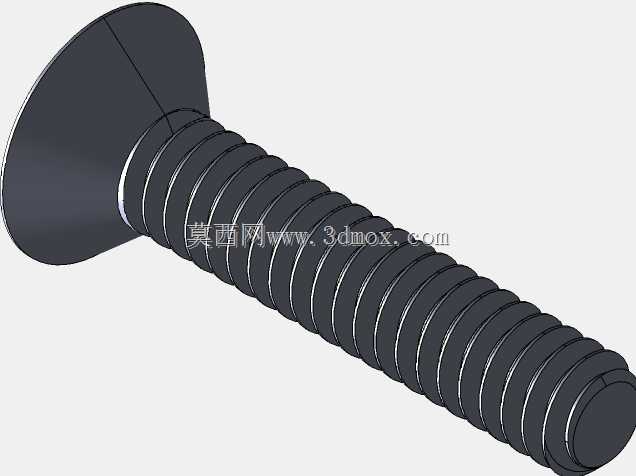

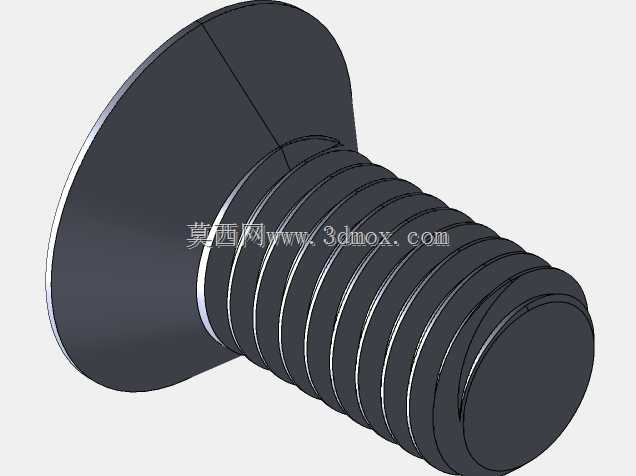

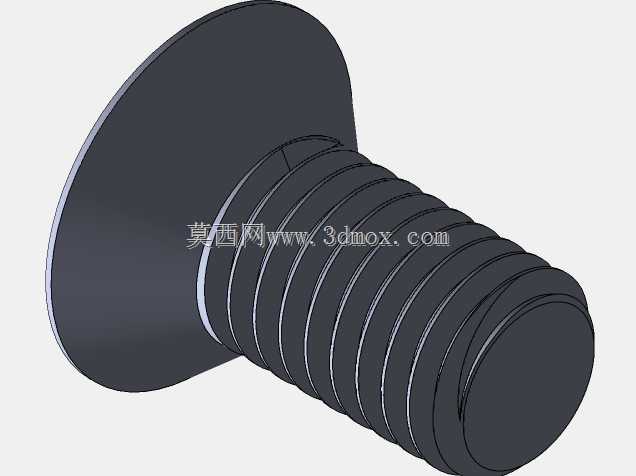

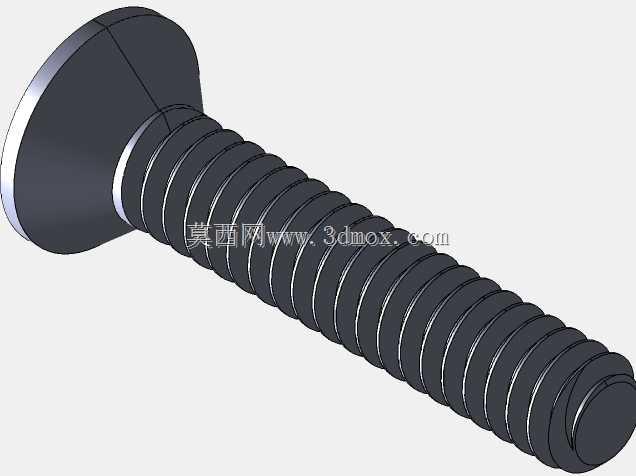

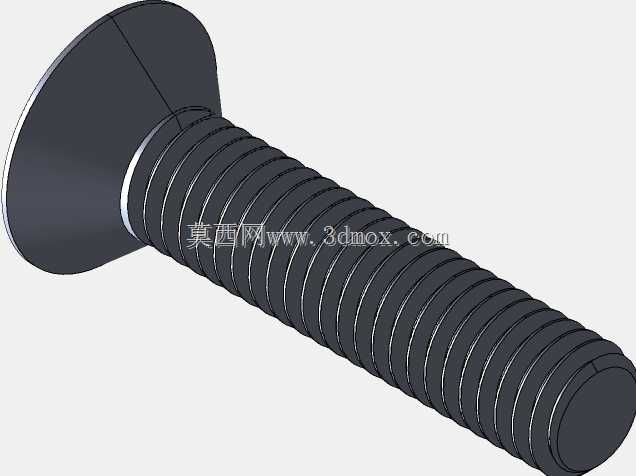

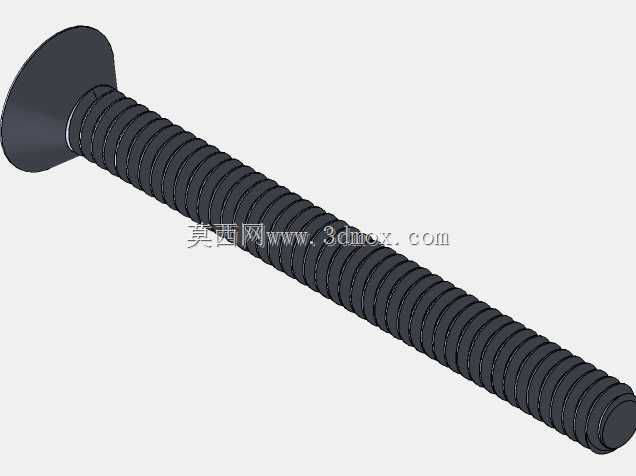

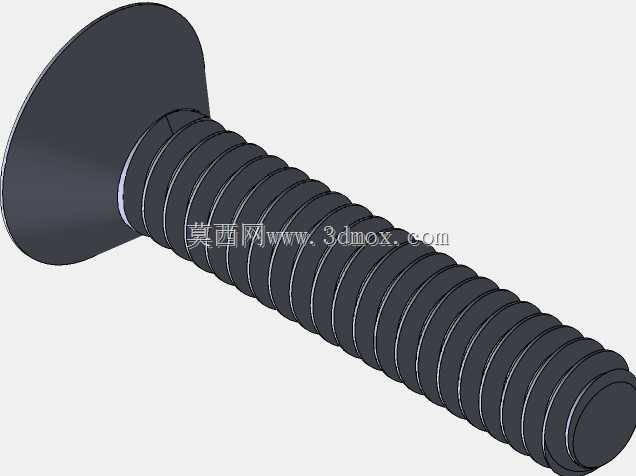

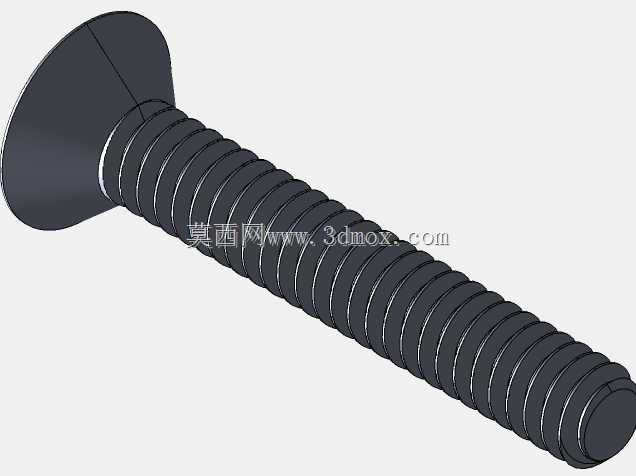

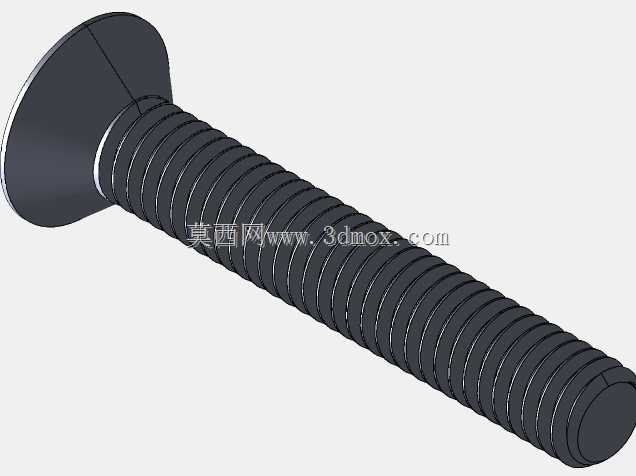

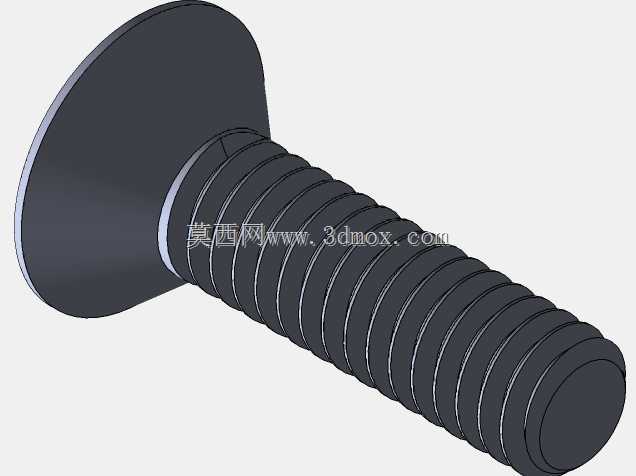

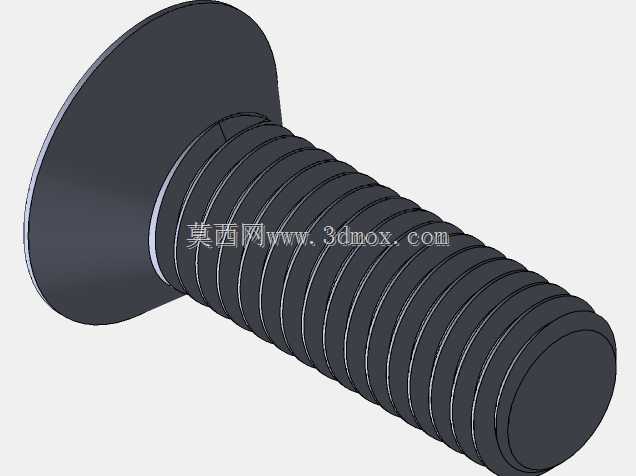

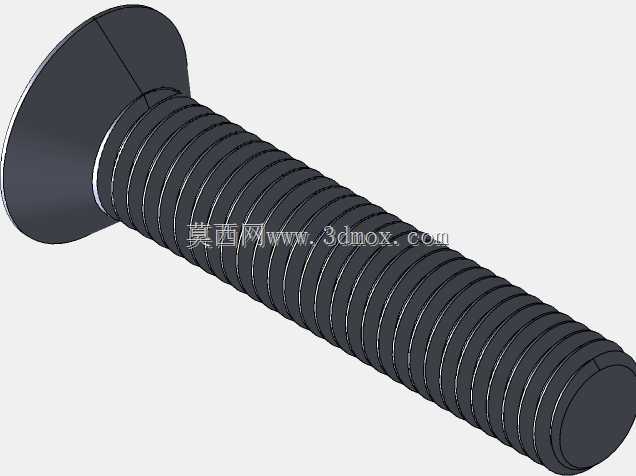

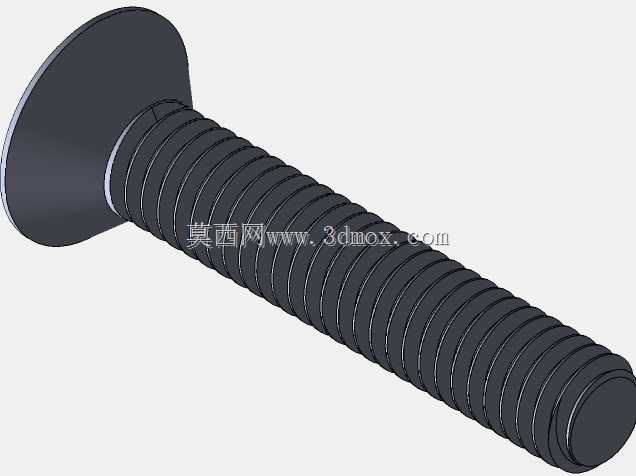

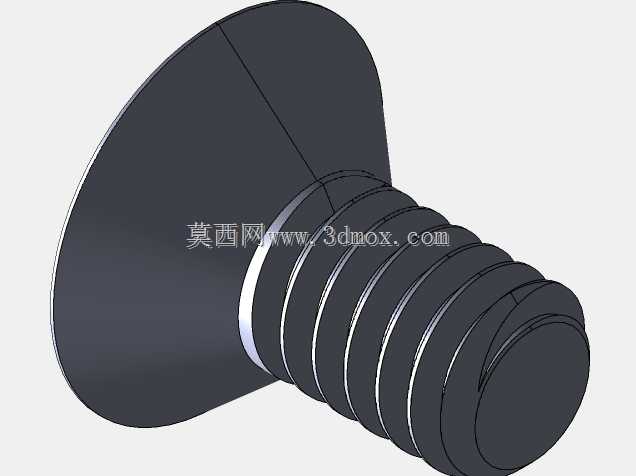

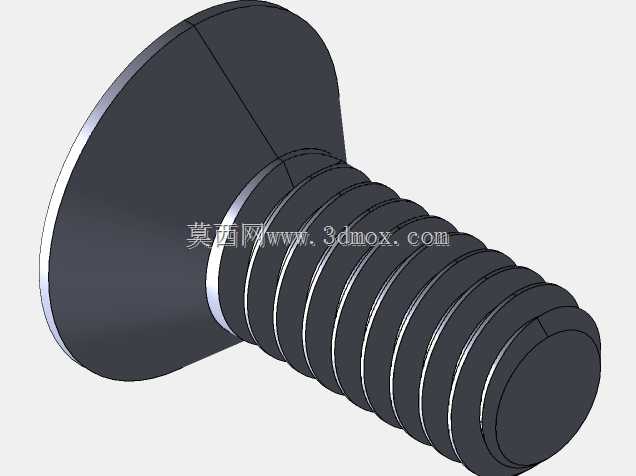

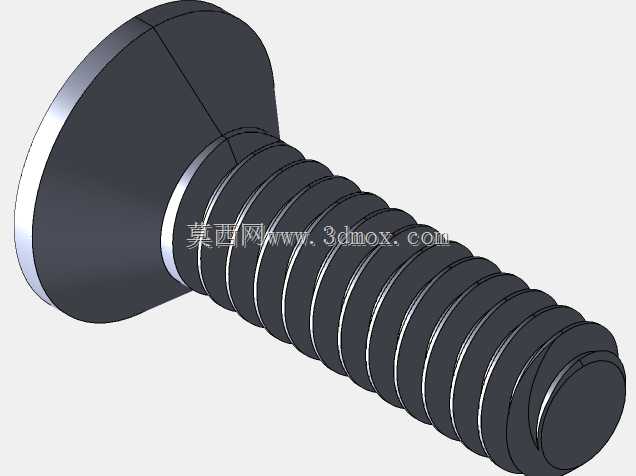

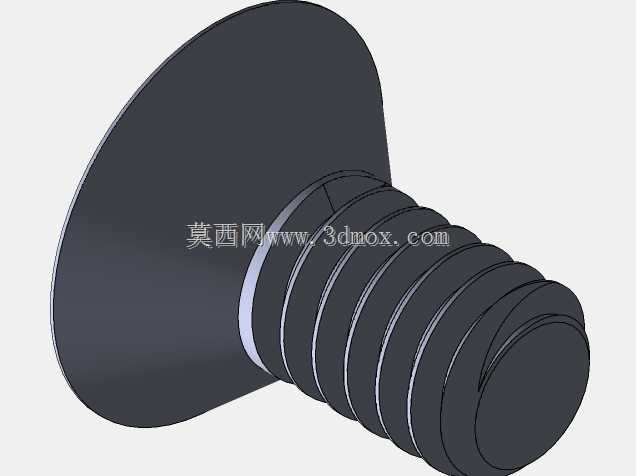

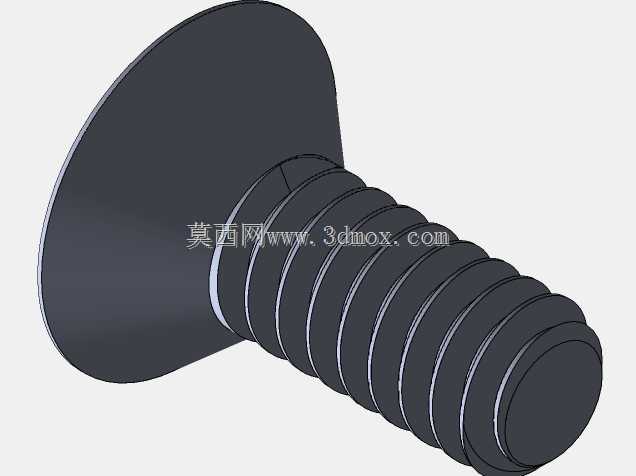

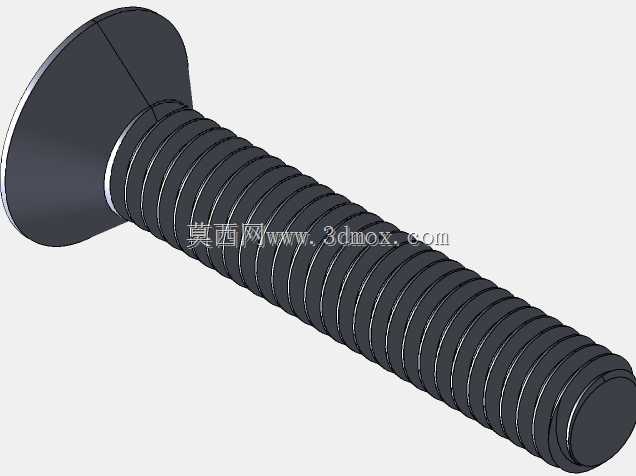

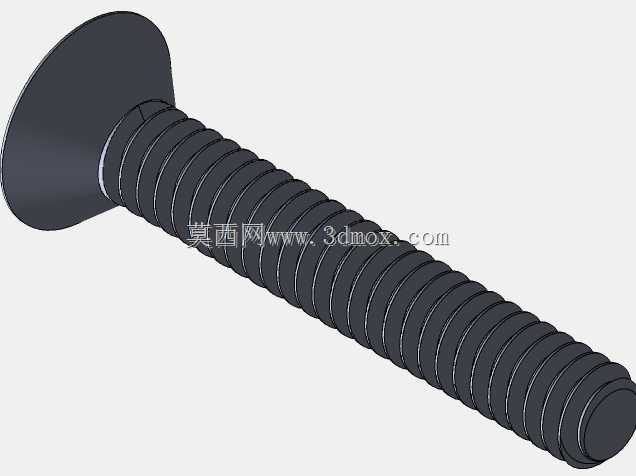

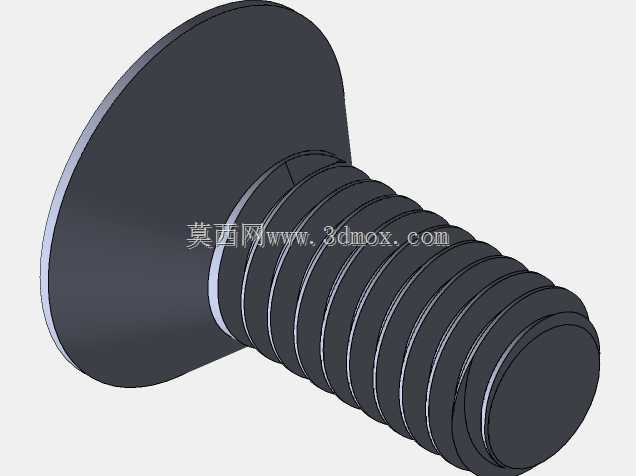

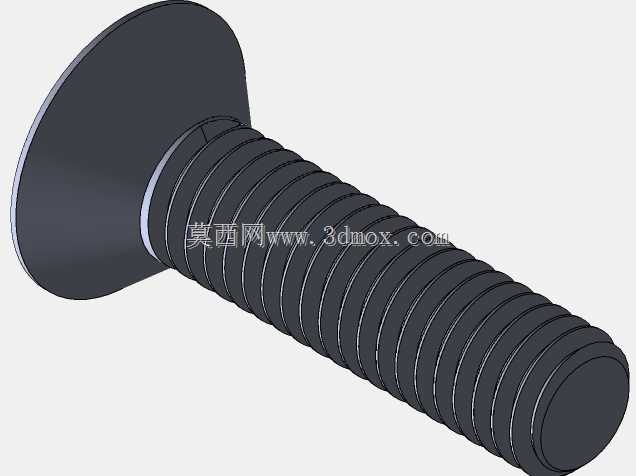

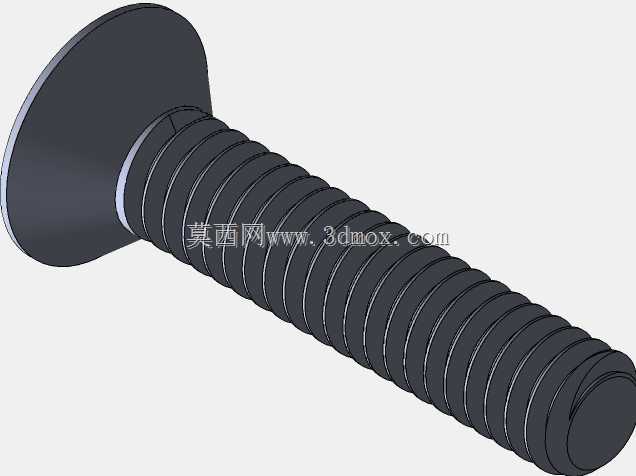

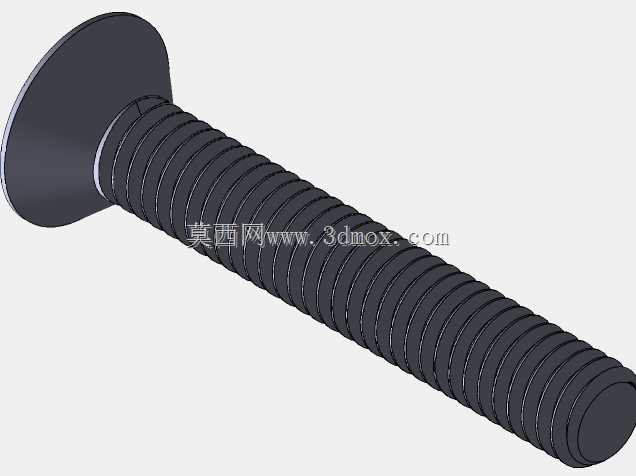

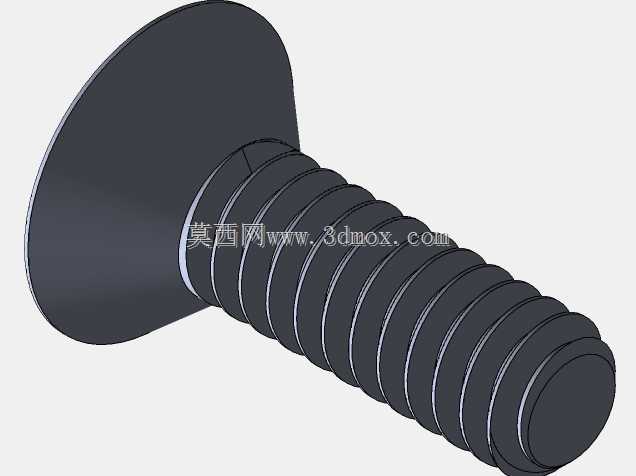

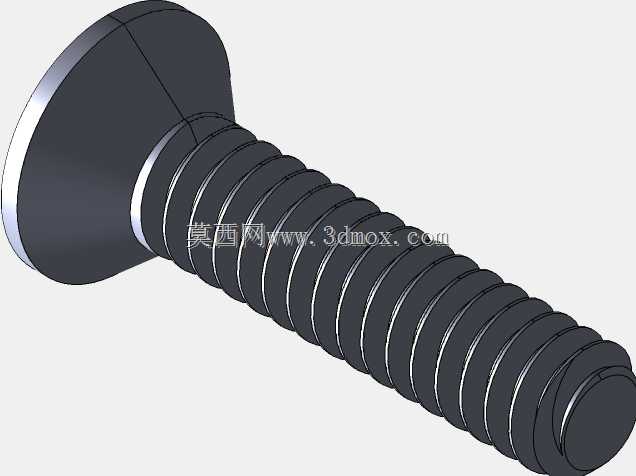

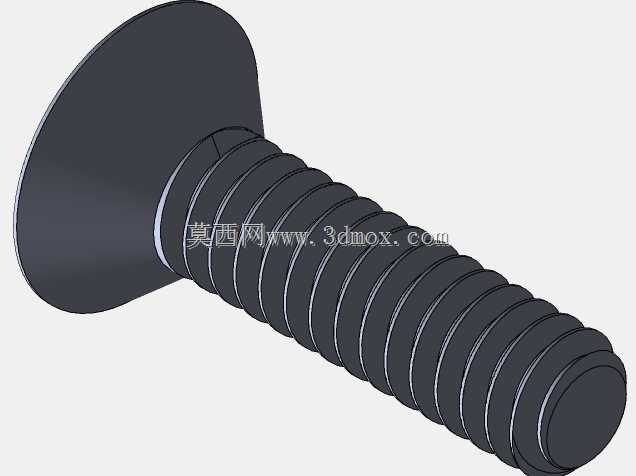

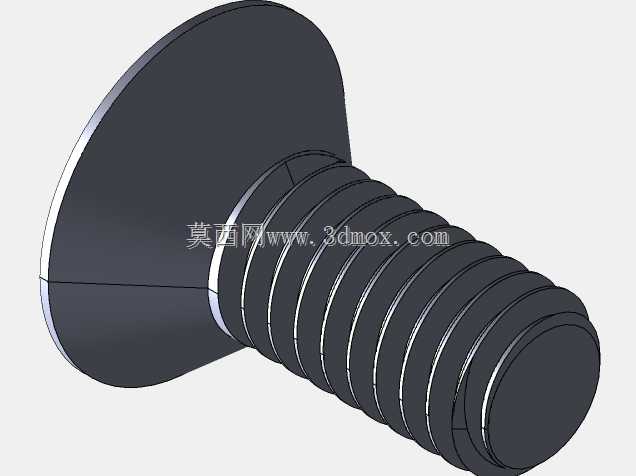

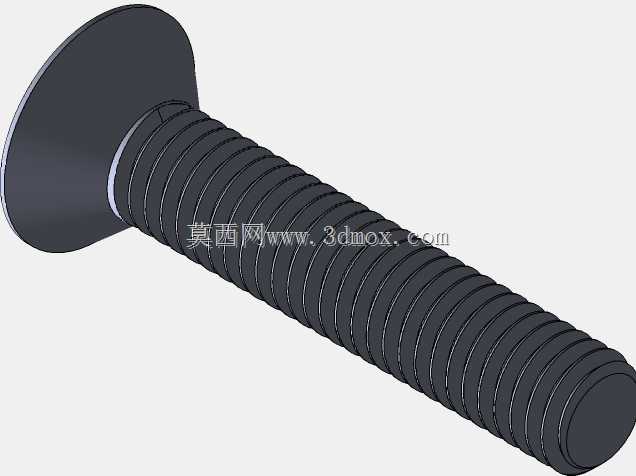

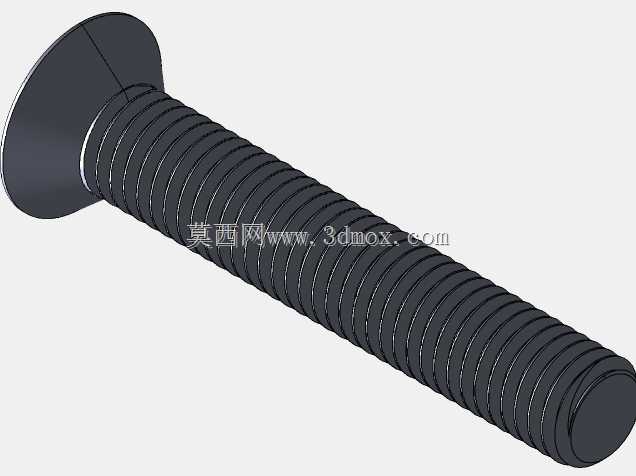

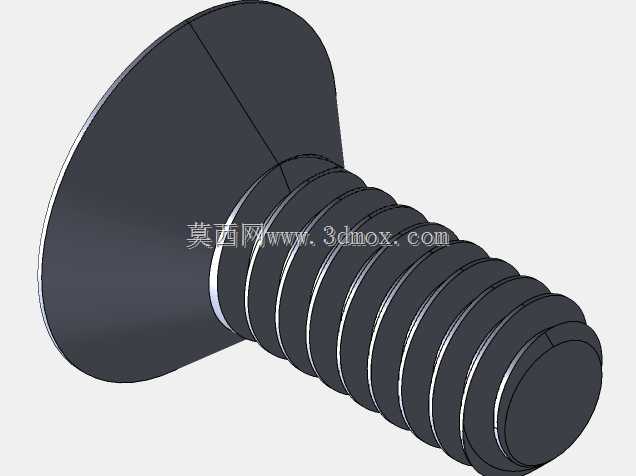

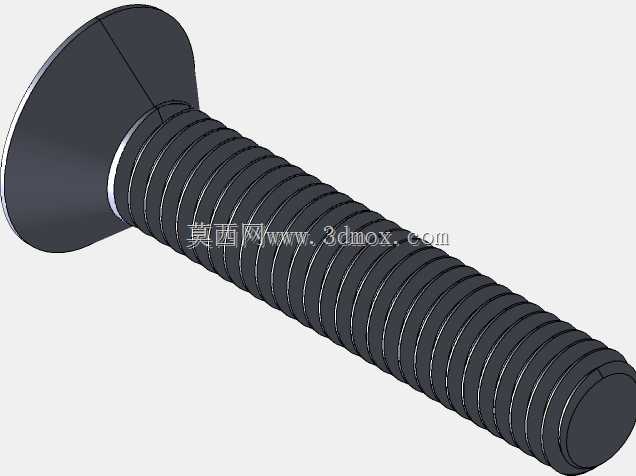

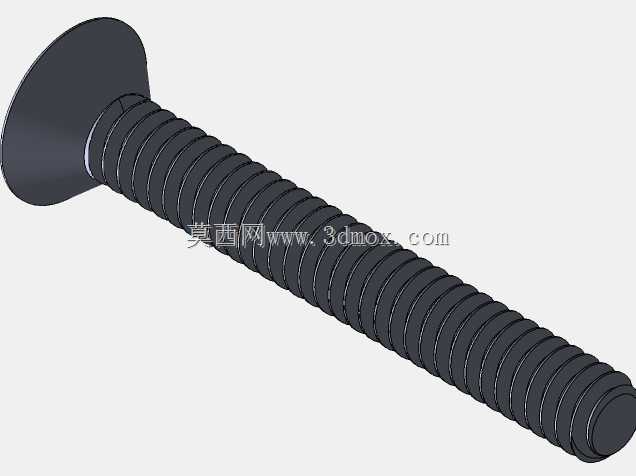

　　模型围绕FHCS沉头螺钉的UNC粗牙系列进行构建，螺纹规格、头部直径、头部高度、锥角、杆部长度和内六角驱动尺寸均通过方程式联动。工程人员调整公称直径、每英寸牙数或螺钉总长后，头部轮廓、螺纹杆段、沉孔配合边界和扳手尺寸能够同步更新，减少重复建模时因尺寸脱节造成的干涉错误。粗牙UNC螺纹在铝合金、塑料、薄钢板以及频繁拆装的通讯工具类零件中具有较好的装配容错性，抗松动表现和初始拧入便利性也更适合现场维护。

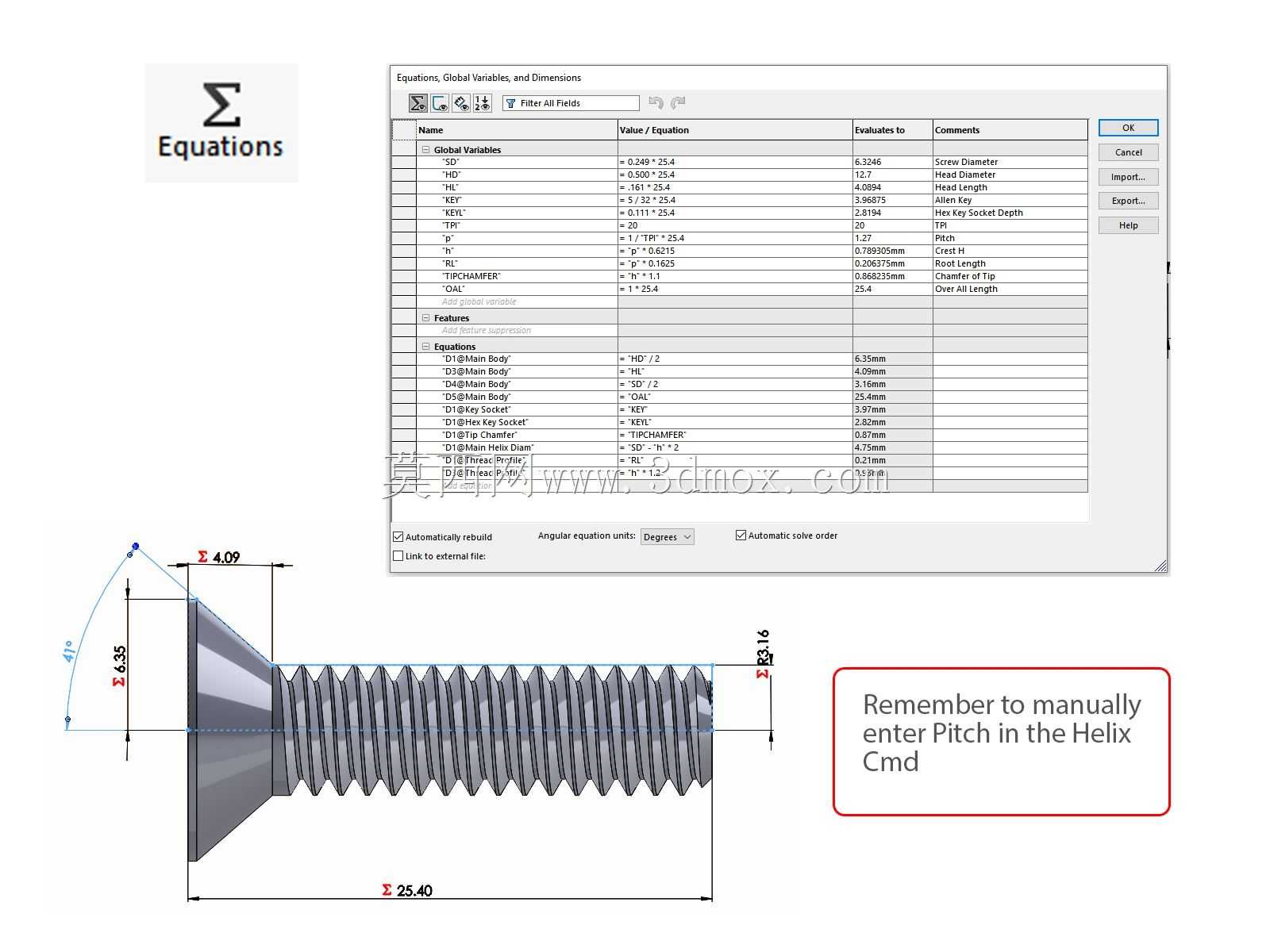

　　从结构细节看，螺钉头部采用锥形承压面，安装时与工件90度沉孔形成锥面贴合。设计沉孔时不能只关注螺纹底孔，还需同时校核头部大径、沉孔深度和锥面接触范围：沉孔过浅会使头部高出零件表面，过深则会降低锥面压紧面积；杆部长度则要保证螺纹有效啮合，同时避免末端顶伤对面零件或侵入相邻运动空间。图中给出的长度、头部直径和杆径标注可直接作为布局阶段的安装边界参考，用于检查螺钉轴线周边是否留有扳手回转空间。

　　内六角驱动部分的建模重点在于对边尺寸、孔深和头部壁厚的平衡。扳手插入后需要传递足够扭矩，若六角窝深度不足，拧紧时容易出现打滑或崩边；若窝底过于接近锥面外轮廓，又会削弱头部强度。配套扳手的外形按内六角对边尺寸建立，可用于模拟工具进入方向、判断相邻壁板是否阻碍竖直拧紧，也能在装配指导书中明确操作空间。

　　螺纹段采用螺旋切除思路表达，实际建模时螺距需要与UNC粗牙标准保持一致，并在螺旋线命令中手动确认，以免牙距与公称规格不匹配。对于整机设计而言，这类参数化螺钉不仅是一个标准件，更可以作为紧固件选型校核工具：在外壳叠层、支架锁紧、PCB固定和设备维护口盖板设计中，通过联动尺寸快速生成不同长度的螺钉，再配合沉孔剖面检查贴合、间隙和工具可达性，能够显著提高小规格连接结构的设计可靠性。
