双工位自动绕线缠包工装设备

　　这套双工位绕制缠包设备主要面向中小型线圈、线束类工件的批量绕制与外层包覆工序，在电子元件加工、小型变压器线圈生产、电机定子绕组预处理以及线束缠带工位中都能直接对接产线使用。现场布局时，底部采用折弯型钢拼焊的框架底座，底座四周预留地脚安装孔，整机落地后不需要额外做混凝土基础，仅需在平整车间地面通过膨胀螺栓固定即可，框架的横向跨度控制在常规自动化产线工位预留宽度范围内，纵向进深留出操作人员上下料的操作空间，顶部走线架高度适配车间常规物料输送高度，不会和车间顶部照明、风管管线发生干涉。

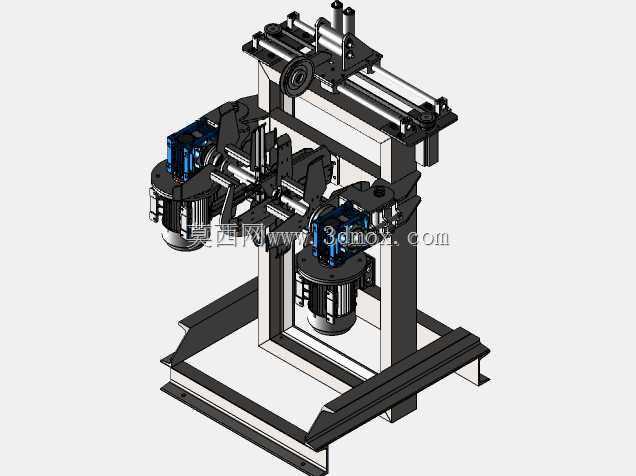

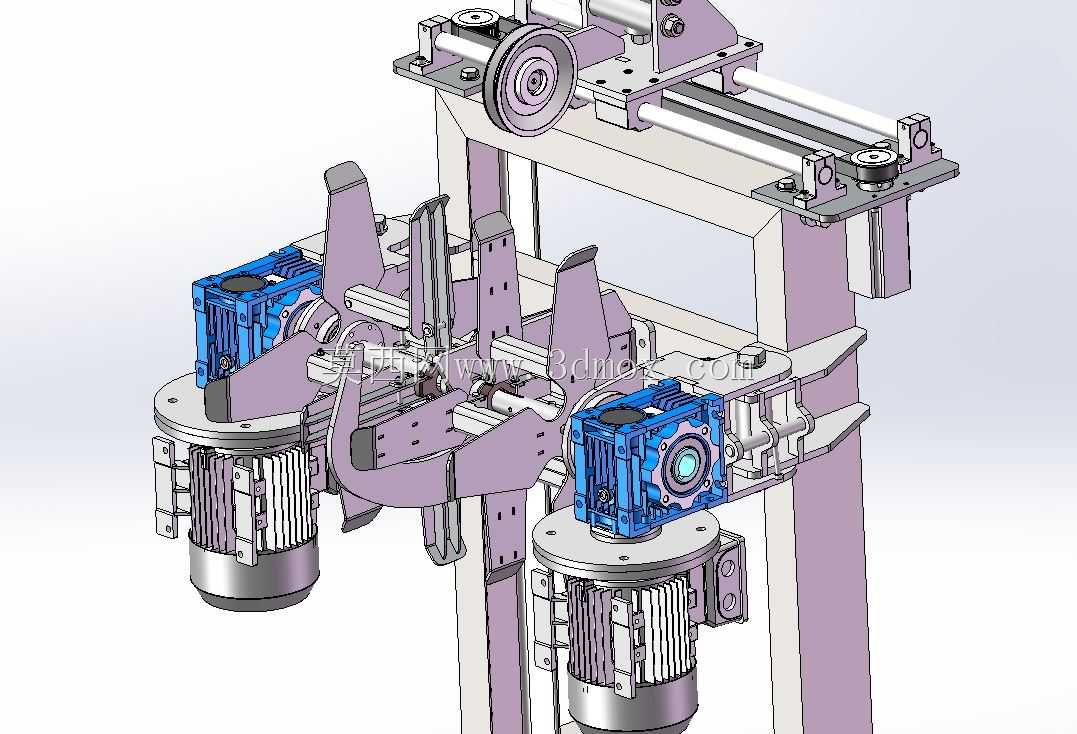

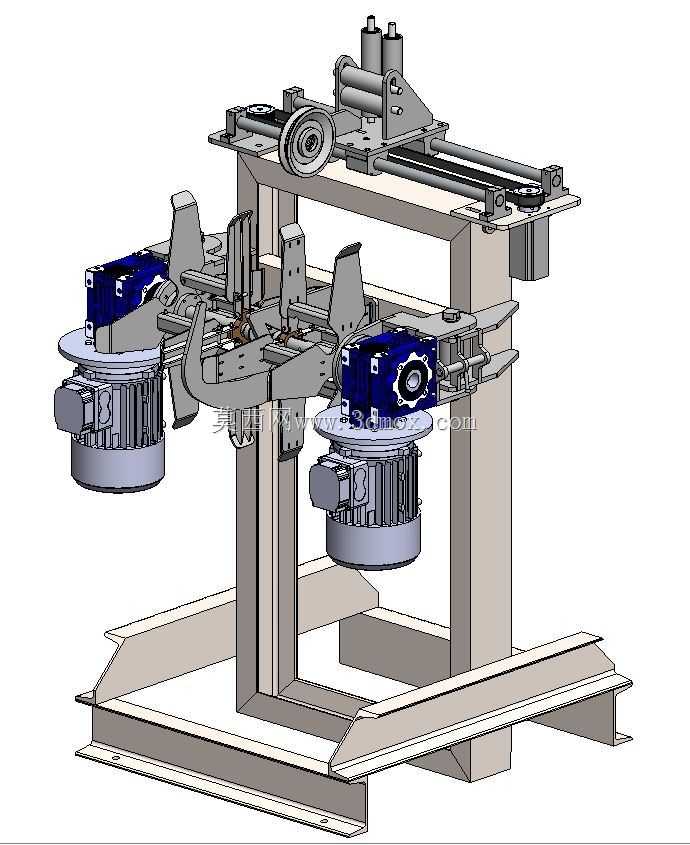

　　从功能逻辑上看，设备左右对称布置两套独立的工件装夹旋转模组，每套模组下方配置驱动旋转的动力单元，侧边搭载蓝色减速传动组件，负责带动装夹在工位上的工件按照设定转速匀速回转；上方横跨机架布置的直线进给模组搭载排线与缠包材料导向机构，可沿工件轴向做匀速往复走刀，当工件回转时，进给机构同步带动包带或者线材按照设定螺距均匀排布，既可以完成导线的整齐绕制，也可以完成绝缘胶带、包覆带的紧密缠包，双工位的设计可以让操作人员在其中一个工位执行自动加工的同时，在另一个工位完成工件装卸、对位检查，把设备等待上下料的空程时间完全压缩掉，大幅提升单台设备的稼动率。

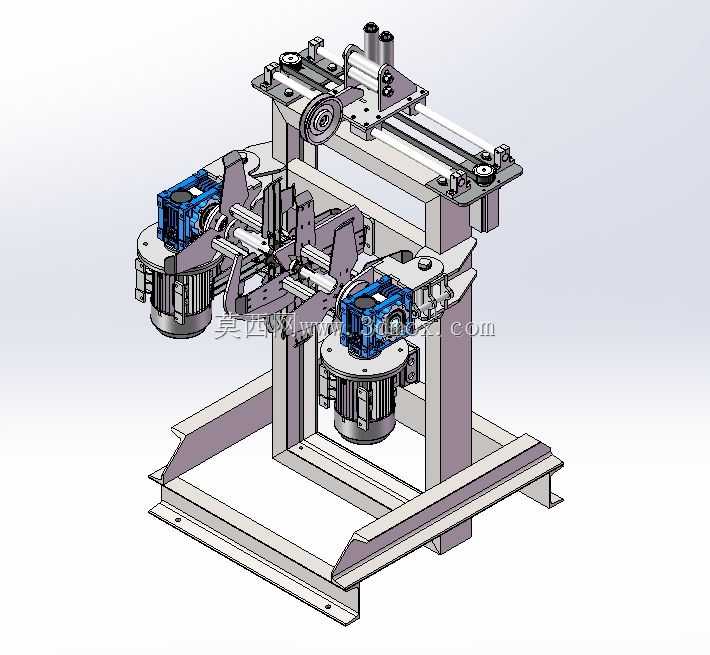

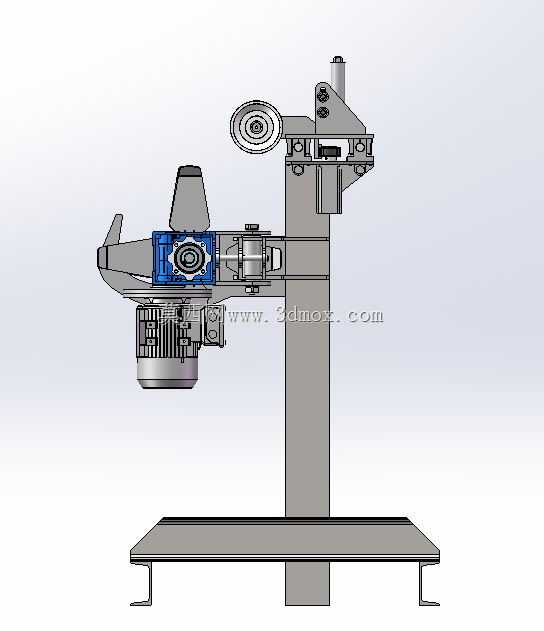

　　结构设计层面，整套机架全部采用标准型钢与板材拼装，受力立柱直接贯通底座与顶部安装梁，绕线过程中产生的径向扭转力直接通过立柱传递到底座框架，不会出现悬臂晃动的问题；所有旋转模组的安装面都做了铣削加工，保证两个工位的旋转轴同轴度、和顶部进给导轨的平行度控制在装配公差范围内，避免绕线过程中出现排线堆叠、包带褶皱偏移的缺陷。进给模组采用线性导轨搭配传动组件，导向端设置材料张紧调节结构，操作人员可以根据包带厚度、线材线径调整张紧力，避免包覆过松脱落或者拉力过大扯断材料。

　　安装边界方面，设备两侧的动力单元向外伸出的尺寸已经在建模时预留了散热空间，后侧留给电气走线与气源管路的排布空间，前侧完全开放作为操作面，不需要额外预留后部维护通道，紧凑的占地尺寸很适合嵌入现有半自动生产线，替代原有的单人单工位手动绕线缠包作业，降低重复劳动强度，同时保证每一件工件的绕线螺距、包覆层数一致性。
