CIP清洗系统旋转喷雾球结构设计

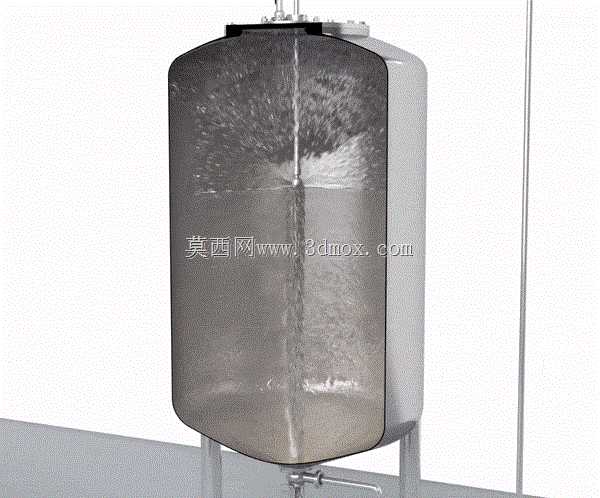

　　在食品饮料、制药、精细化工以及乳品生产线里，罐体内部清洗一直是工艺布置中容易被忽视却直接影响批次质量的环节。发酵罐、配料罐、储液罐、反应容器在换产或批次结束后，内壁会残留料液、结垢或黏稠介质，人工进入罐内清洗既受限于密闭空间，也难以保证卫生等级。旋转喷雾球正是为这类就地清洗工况配置的内喷淋部件，它安装在罐体顶部或侧上方，通过清洗液自身压力驱动球体旋转，使射流在罐内形成连续变化的覆盖轨迹，对罐壁、封头、挡板及内部附件进行冲刷。

　　该结构的核心思路不是单纯把液体喷出，而是让有限流量在罐内形成更高的扫掠效率。固定喷淋球的射流方向不变，靠近喷孔轴线的区域冲击较强，罐壁上部或背向区域容易出现清洗死角；旋转喷雾球借助液流反作用力使喷头体回转，多股射流随角度变化周期性扫过内壁，能够把压力水、碱液、酸液或纯化水均匀分布到更大面积。对于带搅拌桨、温度探头、液位元件的容器，旋转轨迹还能减少构件后方的遮蔽影响，使清洗介质在湍流状态下带走残留膜。

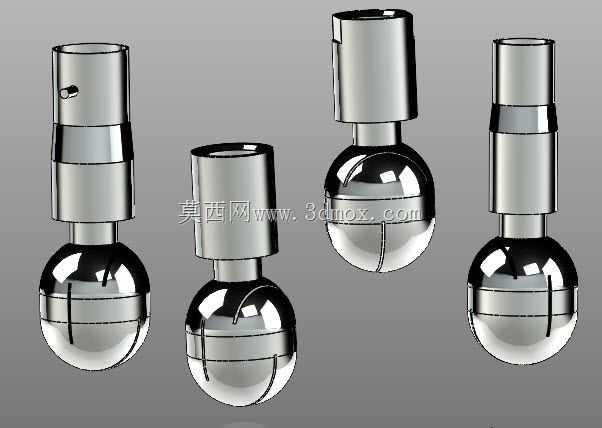

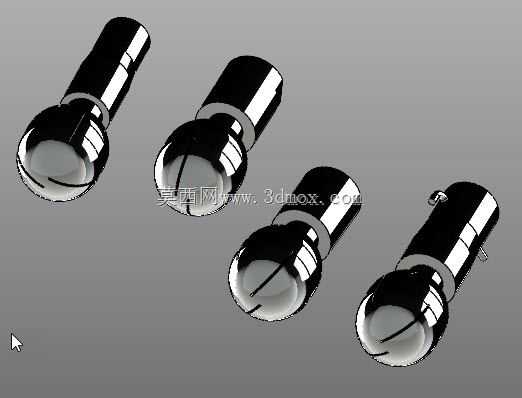

　　建模时需要重点把握入口连接段、球体容腔、喷孔布置和旋转配合关系。入口直径按25.4mm考虑，对应常用一寸管接边界，便于与清洗管路、卡箍接头或焊接短管对接。装配布局中要保留喷头与罐顶法兰的安装距离，球体下方不得与搅拌轴、液位浮球、人门加强圈发生干涉。若罐体直径较大，单只喷雾球的有效冲击半径会随压力下降而衰减，选型时应结合罐容、喷孔数量、工作压力和流量校核覆盖范围；对于长形卧式罐，通常需要多只喷头分区布置，而不是依赖一个球体覆盖全部内表面。

　　结构细节上，喷孔孔径、孔向夹角和旋转阻尼决定了清洗特性。孔过小容易被焊渣、密封屑或循环液中的颗粒堵塞，孔过大则会降低喷射压力并造成流量浪费；孔向偏置可产生切向反力，推动球体稳定回转，但偏置角过大也会使转速过快，射流在壁面停留时间不足。设计中应让旋转件与固定支座之间留有合理间隙，既要保证清洗液润滑转动，又要避免间隙过大导致摆动和异常磨损。材料表面处理需匹配卫生级要求，与介质接触部位应减少死角，便于自身排液和冲洗。

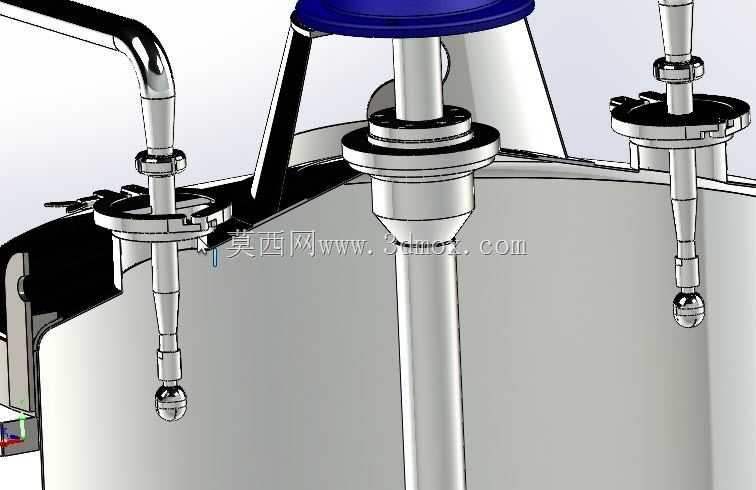

　　三维建模完成后，可通过剖切检查内部流道过渡是否平顺，重点确认入口到球腔的缩径区域没有突变台阶。装配体校核时，应把喷雾球放入罐体简化模型中验证喷射方向与内部构件的相对位置，同时预留检修拆装空间。对于工程人员而言，这类零件尺寸不大，却承担着清洗验证中的关键作用：喷流覆盖不足会带来微生物和交叉污染风险，而合理的旋转喷雾结构能够在较低耗水量下提升罐内清洗的一致性。
