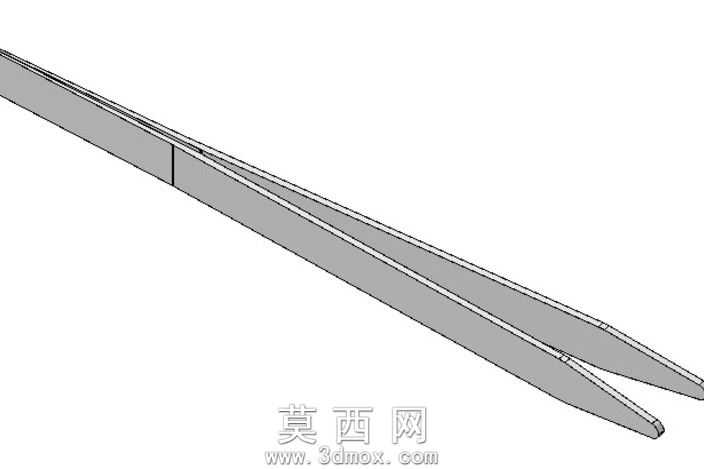

尖头夹持镊子三维结构设计模型

本模型为尖头夹持镊子的三维结构设计，建模过程以SolidWorks为核心工具，采用自顶向下的参数化建模思路完成整体结构搭建。建模初期先绘制镊子的整体轮廓草图，以两条对称的长直基准线为核心参考，确定镊子的整体长度、尖端开合角度以及尾部连接段的尺寸比例，确保整体结构符合手动夹持操作的人体工学尺度。主体结构建模时，先完成单侧镊臂的实体构建，通过拉伸凸台命令生成镊臂的基础实体，针对镊臂的截面变化，采用多基准面分段绘制截面轮廓后放样融合的方式，实现从尾部宽厚握持段到尖端窄薄夹持段的平滑过渡，保证镊臂的弹性形变区间分布合理，避免应力集中导致的结构断裂。完成单侧镊臂建模后，通过基准面对称命令生成另一侧镊臂，在尾部连接位置采用薄壁融合的方式构建一体连接结构，还原金属镊子一体冲压成型的结构特征，同时对连接段的弯折角度进行参数化调整，确保镊子在自然状态下保持合适的张开角度，按压时尖端能够精准对齐闭合。材质设置上，针对不锈钢镊子的材质特性，赋予模型哑光金属材质，调整金属粗糙度参数模拟拉丝不锈钢的表面质感，对尖端位置做细微的倒角处理，还原真实镊子尖端的钝化细节，避免尖锐棱边带来的建模失真。渲染阶段采用柔和的环境光搭配定向补光，突出镊臂表面的金属反光特性以及结构的棱线转折，清晰展示镊子的整体形态与结构比例。结构设计上重点考量了镊臂的弹性形变能力，通过调整镊臂不同区段的厚度参数，让握持段具备足够的结构强度，中段具备合适的弹性形变空间，尖端具备稳定的夹持精度，整体结构无多余冗余特征，所有尺寸参数均可根据实际使用需求进行参数化调整，可直接用于五金工具的结构验证、3D打印样件制作以及相关教学演示场景。
