精密双极熔断器载体分解结构三维设计

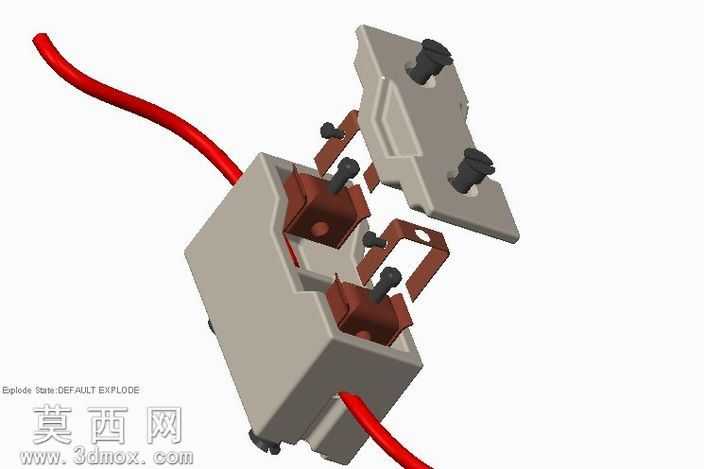

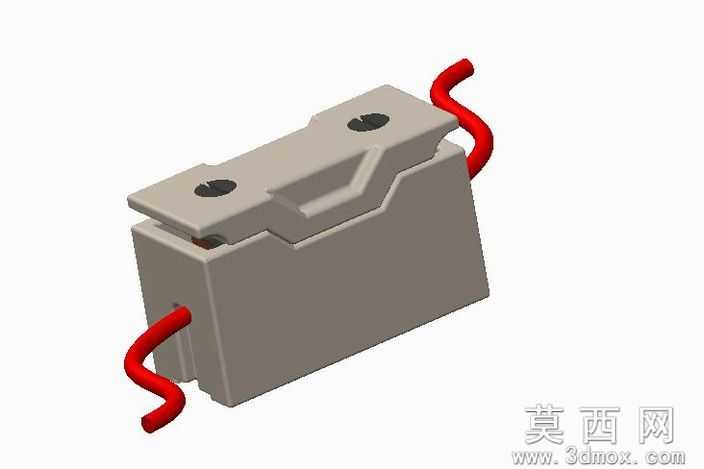

本作品为双极式熔断器载体的三维参数化建模成果，采用爆炸分解视图呈现完整装配逻辑，建模过程严格遵循低压电气配件的工程设计规范，对所有结构细节做了1:1等比例还原。建模阶段首先搭建绝缘基座的主体轮廓，采用壳体拉伸与筋位阵列的方式构建基座的绝缘防护结构，对基座内部的卡槽定位结构做了公差适配设计，确保载流铜件安装后无松旷余量；载流部件采用铜合金材质参数设置，对接触弹片的弯折弧度、压线螺丝的螺纹结构做了精细化建模，还原了弹片与保险丝接触部位的弧形贴合面，保证载流接触面积符合电气安全要求。上盖部分建模时重点还原了卡扣与基座的配合结构，对盖体表面的防滑纹理、螺丝过孔的沉台结构做了细节刻画，同时还原了接线部位的红色绝缘导线，对导线的弯曲弧度、外皮纹理做了渲染优化，还原真实布线的自然形态。爆炸视图的排布遵循装配顺序逻辑，将上盖、载流铜件、压线螺丝、基座主体沿装配轴向做等距偏移，清晰展示各零件的装配关系与定位方式；渲染阶段采用哑光工程塑料材质赋予绝缘壳体，设置轻微的表面磨砂质感还原真实电木材质的视觉效果，载流铜件采用高反射金属材质，添加轻微的氧化做旧效果避免塑料感，压线螺丝采用镀锌钢材材质参数，还原标准紧固件的表面质感，导线采用哑光橡胶材质，添加细微的表面纹理提升真实感。设计过程中重点考量了熔断器载体的绝缘防护性能与载流可靠性，对基座内部的隔弧筋结构做了针对性设计，确保两极载流部件之间的爬电距离符合低压电器安全标准，同时对压线部位的导线固定结构做了防拉脱设计，还原实际产品的使用可靠性，整体模型可用于电气配件的结构展示、装配教学以及产品改型设计参考。
