大型工业造纸生产成套设备三维模型

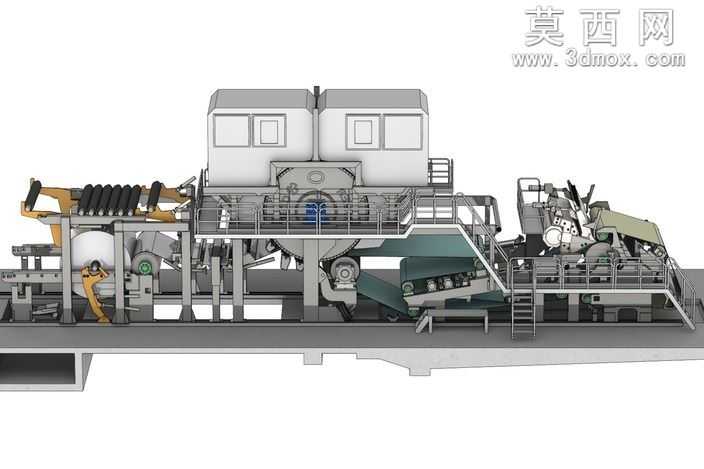

本模型为大型工业造纸成套生产设备的三维建模成果，建模过程严格参考工业造纸机的真实工程结构比例，在三维软件中完成全部件的参数化搭建，完整还原了长网造纸机从进浆成型到压榨脱水、烘干压光、成卷输出的全流程功能单元布局。模型搭建过程中，首先梳理了造纸机的核心功能分区：左侧的网部成型单元，精准还原了伏辊、胸辊、导网辊、网案摇振机构的装配关系，对成型网的张紧结构、校正器的调节机构做了细节建模，清晰呈现纸幅在网部初步脱水成型的结构逻辑；中部的压榨烘干单元，还原了多组压榨辊的排布结构、烘缸组的蒸汽管路接口、烘干部的引纸绳轮系结构，同时对操作侧的走台护栏、上下爬梯做了符合工业安全规范的建模，护栏高度、梯步间距均参考真实造纸机的安全设计标准；右侧的压光卷取单元，还原了压光辊组的加压结构、卷纸辊的支撑臂、换卷机构的摆动臂结构，同时对设备的传动侧齿轮箱、联轴器、电机安装位做了精准的结构复刻。材质渲染阶段，对设备不同部件赋予对应工业材质：机架走台采用哑光灰铸铁材质，辊类部件采用镀铬亮面金属材质，成型网、干网采用半透明编织纹理材质，操作面板、电气柜采用哑光工程塑料材质，走台防滑踏板采用带凹凸纹理的花纹钢板材质，通过光影渲染突出设备的厚重工业质感，各部件的装配间隙、运动副预留空间均符合真实机械设计要求，清晰呈现了大型造纸设备的复杂机械结构与功能布局，可用于造纸工艺演示、设备结构教学、产线布局规划等场景的三维展示使用。
