布局式牛皮纸扩张生产纸机三维设计

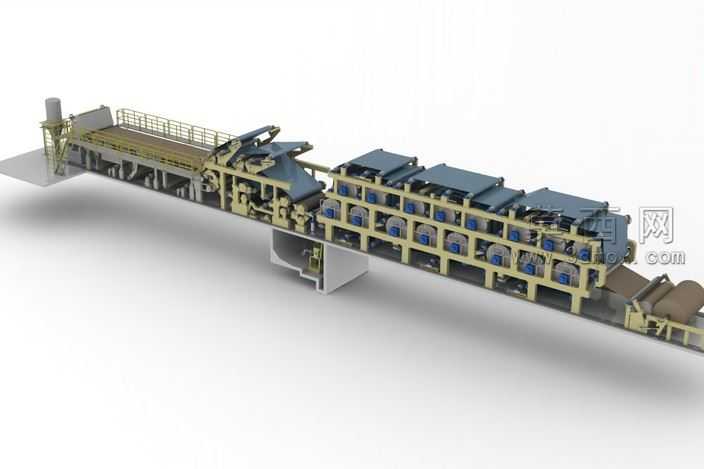

本作品为布局式牛皮纸扩张生产纸机的全流程三维建模成果，建模过程严格遵循造纸工业设备的实际生产逻辑与机械设计规范，依托三维建模软件完成全尺寸1:1比例搭建，完整还原了长网式牛皮纸扩张生产设备从进浆成型、压榨脱水、烘干定型到扩张整饰、卷取收料的全工段结构。建模阶段首先梳理整机的工段划分逻辑，将整机分为网部成型段、压榨脱水段、多组烘缸烘干段、扩张成型段、卷取收料段五大核心模块，对每个模块的零部件进行分层建模：针对走台护栏采用结构钢型材标准件参数化建模，还原防滑踏步、安全护栏的实际安装尺寸与装配关系；针对网部流浆箱、胸辊、伏辊等核心成型部件，细化建模其箱体加强筋结构、辊筒轴头装配位、张紧调节机构的细节特征，确保各部件的装配约束符合实际机械安装要求；针对烘干段的多组烘缸排布，按照实际纸幅走纸路径进行烘缸位置的精准排布，还原烘缸的传动齿轮组、蒸汽进出管路接口、刮刀装置的结构细节，每个烘缸的轴承座、端盖紧固件都按照机械设计标准进行建模，保证结构的合理性。材质渲染阶段针对不同部件赋予对应工业材质：机架走台部分做喷砂碳钢材质处理，还原工业设备金属机架的哑光磨砂质感与焊接接缝细节；辊筒表面根据功能区分材质，成型网辊做包胶橡胶材质，烘缸表面做抛光金属镀铬材质，走纸导辊做硬质阳极氧化金属材质；安全护栏做黄黑警示漆材质区分，传动齿轮组做发黑处理金属材质，输送网毯做编织纤维材质，通过材质的区分清晰展现设备不同功能区域的部件属性。结构设计上充分考虑牛皮纸扩张生产的工艺需求，在烘干段与卷取段之间设置扩张成型机构，建模还原扩张机构的可调幅宽导轨、张力调节辊组、整饰压辊的结构，确保纸幅在经过多段烘干后能够通过扩张机构实现幅宽稳定、纸面平整的工艺效果，整机底部的支撑立柱按照厂房安装的承载需求做加强结构建模，传动侧的齿轮传动组按照传动比匹配做啮合关系校准，避免出现传动干涉问题。整体建模过程中对所有运动部件做了运动仿真的前置约束设置，可直观模拟纸幅从湿态进浆到干态成卷的全走纸路径，清晰展现各工段的功能衔接逻辑，可用于造纸设备的方案展示、结构校核、产线布局规划参考，完整呈现了长流程工业造纸设备的结构特点与设计逻辑。
