双孔传动连接杆机械结构设计

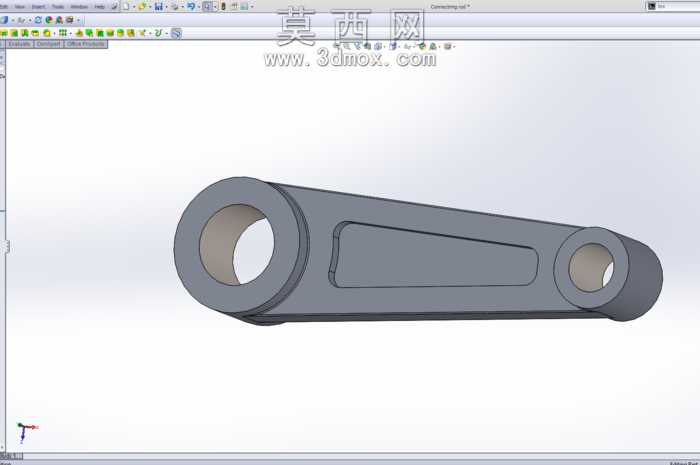

本作品为双孔传动连接杆三维建模作品，建模过程依托三维机械设计软件完成，整体建模逻辑遵循机械零件设计的规范流程，从基础轮廓绘制到实体特征生成均贴合实际加工工艺要求。建模初期首先确定连接杆的核心功能定位，作为传动系统中传递动力与运动的连接件，需保证两端铰接孔的同轴度公差、杆身的结构强度与轻量化平衡，因此首先绘制杆身的中心对称轮廓草图，以两端铰接孔的中心距为核心尺寸基准，确定大端孔与小端孔的孔径、孔壁厚度参数，保证铰接部位的抗挤压强度能够满足常规传动工况的载荷要求。在实体生成阶段，采用凸台拉伸命令生成杆身的基础实体，针对杆身中部区域，采用凹槽拉伸的方式做减重槽设计，在不削弱杆身整体抗弯、抗扭强度的前提下，有效降低零件自身重量，减少传动过程中的惯性损耗，减重槽的边角均做圆角过渡处理，避免应力集中导致的零件疲劳损坏。两端的铰接孔采用拉伸切除命令生成，孔壁与杆身的衔接位置设置均匀的过渡圆角，优化应力传递路径，同时对孔壁表面做模拟精加工的材质质感处理，还原实际机加工后的光滑金属表面效果。材质设定上选用常用的45号结构钢材质参数，调整材质的金属粗糙度、反光度参数，还原钢制零件经过调质处理后的哑光金属质感，渲染阶段采用软件内置的机械零件渲染环境，添加柔和的定向光源，清晰展现杆身的结构轮廓、减重槽的凹陷结构、两端孔的贯通结构，同时通过阴影效果突出零件的立体感与结构层次。设计过程中充分考虑零件的装配适配性，两端孔的尺寸公差按照基孔制配合要求预留合理间隙，保证装配后铰接部位能够灵活转动无卡滞，杆身的整体厚度、外轮廓尺寸均经过结构强度校核，能够承受传动过程中的拉压载荷与交变弯矩，避免使用过程中出现变形或断裂问题。整体模型结构完整，特征建模逻辑清晰，所有尺寸参数均符合机械设计的通用规范，可直接用于传动机构的装配验证、运动仿真演示，也可作为机械加工工艺编制的参考模型，适配常见的连杆传动机构使用场景，如内燃机配气机构、压力机传动系统、自动化设备的连杆传动单元等。
