BTT Pico V1.0 3D打印机主控板结构设计

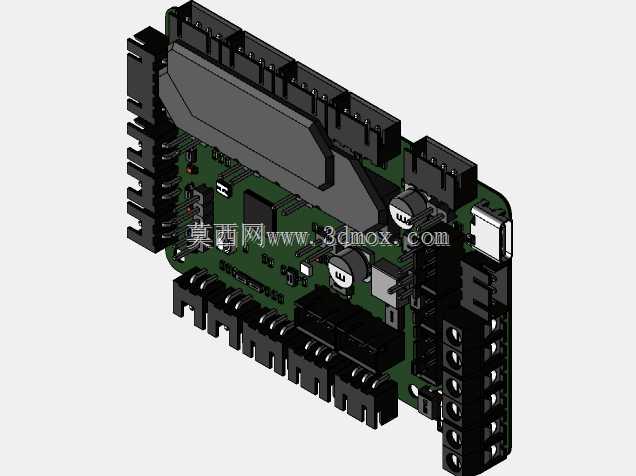

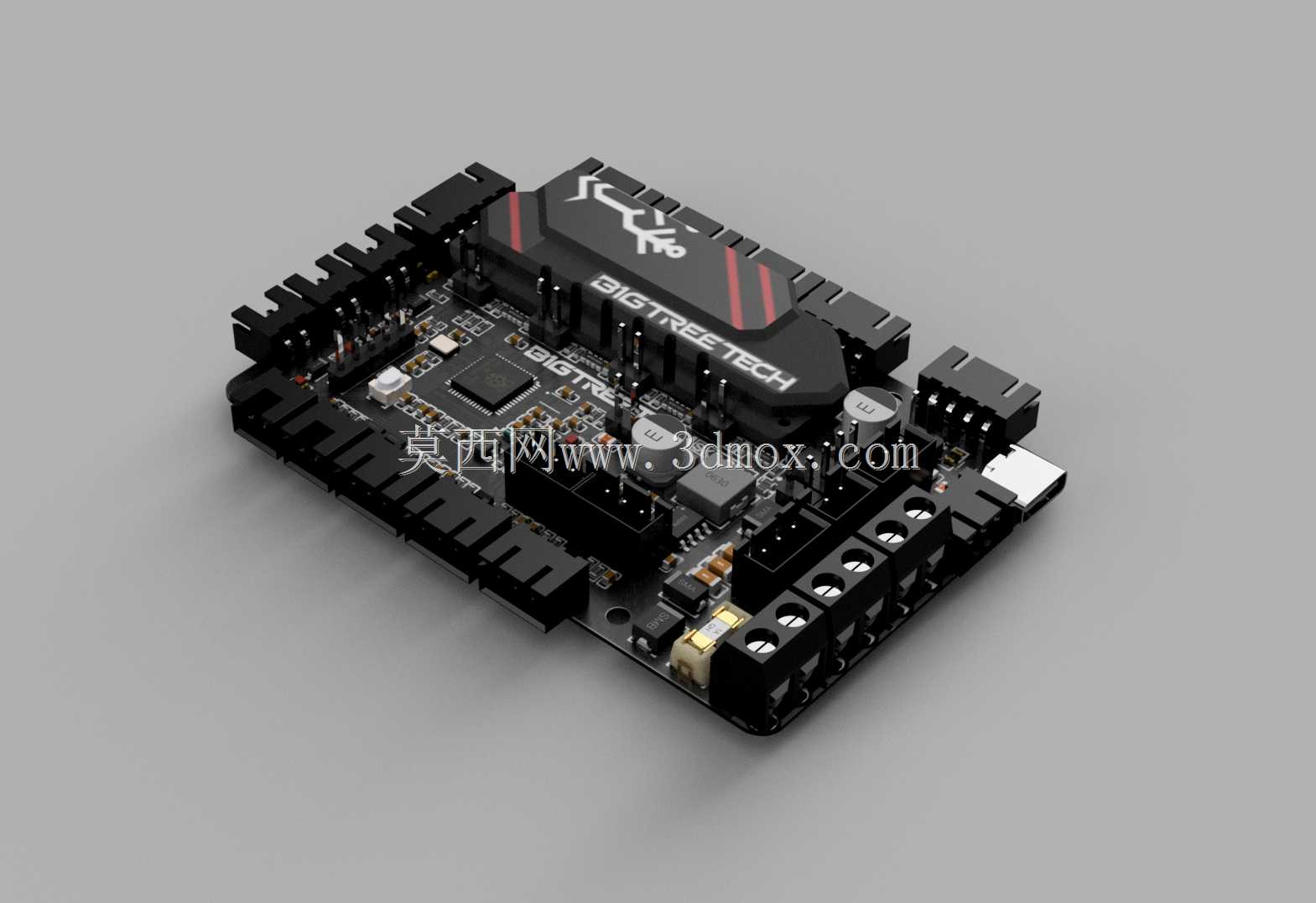

　　这款主控板是面向桌面级FDM 3D打印机开发的核心控制硬件，在整机系统中承担运动插补运算、温度采集调控、步进电机驱动输出、人机交互信号中转的核心作用，适配多数入门到中端桌面级3D打印机的改装与原厂装机需求，可直接替换同尺寸规格的老旧主控板，降低设备升级的改造成本。从实际装机场景来看，这款主控板的安装边界做了针对性优化，板载元件的高度差控制在合理区间，最高的散热片凸起高度不会与打印机底部的安装钣金产生干涉，安装孔位采用行业通用的孔距标准，无需额外打孔即可固定在多数型材框架的设备仓内，接线端子全部布置在板卡的侧边与底边，走线时可以顺着设备框架的线槽排布，不会出现线材弯折角度过大拉扯焊盘的问题。板载集成的SMD保险丝做了分路设计，

　　分别对应热床、喷头加热、电机驱动等不同功率回路，某一回路出现过流时只会熔断对应支路的保险丝，不会直接烧毁主控芯片，日常维护时只需更换对应规格的贴片保险丝即可，大幅降低故障后的维修成本。散热结构的设计贴合板上核心发热元件的布局，主控芯片与驱动芯片的热量可以通过导热垫直接传递到顶部的散热片上，散热片的鳍片走向顺着设备仓内的散热风道方向，即使没有额外加装散热风扇，也能在常规打印工况下将核心元件的温度控制在合理工作区间，避免高温导致的运算丢步、驱动误触发等问题。板上的接口排布做了防呆设计，步进电机接口、温度传感器接口、限位开关接口都采用不同引脚数的针座，装机时不会出现插错接口烧坏元件的问题，Type-C调试接口布置在板卡的侧边，

　　连接电脑调试固件时不用拆开设备外盖，直接从设备仓预留的走线孔即可插线操作。从结构建模的还原度来看，板上所有元件的占位尺寸都按照实物1:1复刻，包括贴片电容电阻的高度、接线端子的插拔行程、散热片的卡扣位置都做了对应还原，在做3D打印机整机结构设计时，可以直接导入这个模型做干涉检查，提前验证设备仓的空间是否足够，避免装机时出现元件与外壳、走线与运动部件干涉的问题。判定元件的布局也充分考虑了信号干扰问题，高频信号线路远离大电流的加热回路，减少电机运转时的信号干扰，避免打印过程中出现信号丢包导致的打印错位问题。板卡的边角做了圆角处理，安装时不会划伤安装人员的手部，也不会割伤线材的绝缘层，所有焊盘的位置都预留了足够的焊接空间，

　　后期改装更换元件时操作空间充足，不会因为元件间距过小导致连锡短路。在实际选型适配时，这款主控板的整体厚度控制在常规PCB板加元件的标准厚度，适配市面上常见的主控板保护罩安装尺寸，用户可以直接打印通用的保护罩安装，不用单独重新设计保护罩结构。板上的预留扩展接口位置也做了清晰的结构还原，包括外接显示屏、无线模块、自动调平传感器的接口位置都准确对应，做整机结构设计时可以提前预留扩展模块的安装位置，满足不同用户的功能扩展需求。
