30X30X10规格径向鼓风机结构设计

　　在桌面级FDM3D打印机的结构搭建过程中，散热系统的匹配度直接决定了长时间打印的成型稳定性，尤其是近程挤出结构的机型，热端周边的散热、成型区域的风冷固化，都需要小尺寸、高风压的鼓风部件来支撑，这款30X30X10规格的径向鼓风机，就是针对紧凑型3D打印机的安装空间限制做的适配设计。区别于常规轴流风扇的出风方向，径向鼓风机的气流沿叶轮切线方向导出，能在极小的安装厚度下实现更高的静压输出，刚好适配打印机内部局促的走线与结构排布空间，不会和挤出机的运动部件、同步带传动结构产生干涉。从实际使用场景来看，这类小尺寸径向鼓风机主要承担两个核心功能，一是给热端的散热鳍片提供持续冷风，避免热量向上传导导致挤出机进料段的耗材提前软化，引发堵头、

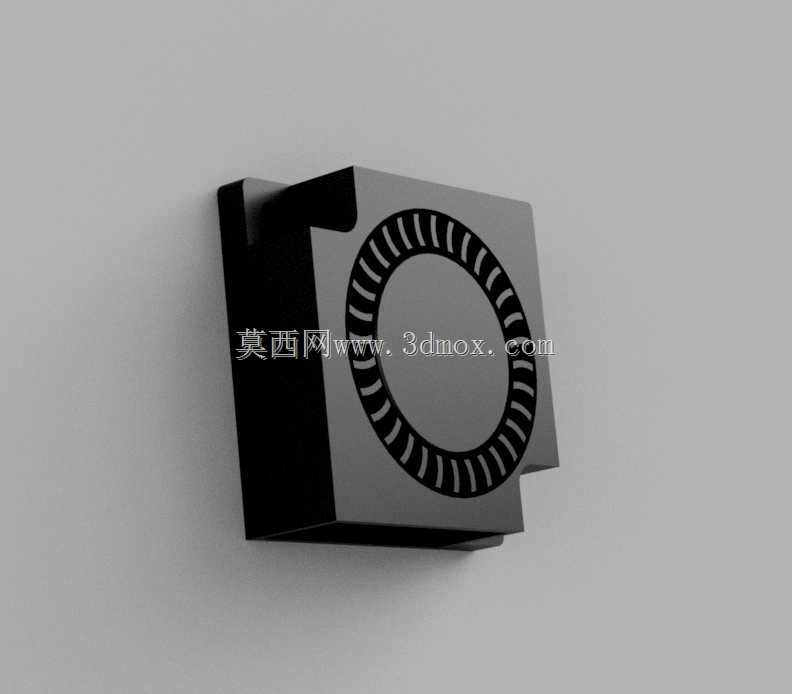

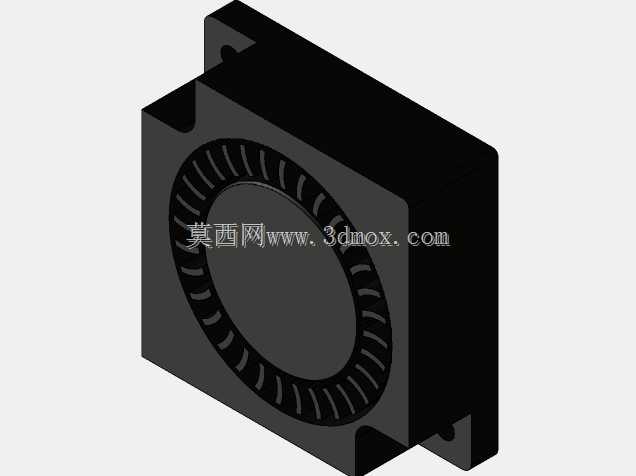

　　断料等打印故障；二是对准打印件的挤出层输出定向气流，让熔融挤出的耗材快速冷却定型，减少悬垂结构的拉丝、翘边问题，尤其是打印PLA这类对冷却敏感度较高的耗材时，稳定的风压输出能大幅提升小特征、薄壁结构的打印精度。在设计思路上，这款鼓风机的外壳采用方正的立方体构型，没有多余的外凸结构，30mm见方的安装面刚好匹配标准30系铝型材的安装孔位间距，10mm的整体厚度可以嵌入到挤出机的安装支架夹层中，不需要额外设计外伸的固定结构，能最大程度压缩挤出头的整体体积，提升打印过程中的运动灵活性，避免打印大尺寸模型时风机外壳和打印件边缘发生碰撞。叶轮部分采用径向直叶片的排布设计，叶片沿叶轮圆周均匀分布，这种结构的叶轮在高速旋转时，气流从叶轮中心区域进入，在离心力作用下沿叶片径向甩出，经过蜗壳结构的导流后从侧面出风口集中输出，相比同尺寸的轴流风扇，能在相同转速下提供高出40%以上的静压，即使在出风口加装导风风管、气流路径存在一定阻力的情况下，也能保证足够的出风量，不会因为风道遮挡出现风量骤降的问题。安装边界的设计上，外壳的四个边角预留了标准的安装固定位，孔位间距适配行业通用的小尺寸风机安装规范，可以直接用M2或者M2.5的螺丝固定在打印机的钣金或者塑料支架上，不需要额外做转接件；进出风口的位置做了贴合安装面的平口设计，进风面正对叶轮中心区域，保证进气路径没有遮挡，出风口的尺寸和常规的导风风管接口匹配，可以直接对接PLA打印的导风嘴，

　　把气流精准导向需要冷却的位置。从结构细节来看，外壳的上下盖采用卡扣加定位柱的配合方式，既可以保证装配后的结构强度，也能减少叶轮旋转时的共振噪音，叶轮和外壳内壁之间预留了0.2mm的均匀间隙，既避免了旋转过程中的擦碰问题，也能减少间隙漏风带来的风压损失。在实际选型适配的时候，这类小尺寸径向鼓风机不需要对打印机原有结构做大幅度修改，只要在挤出机支架上预留对应尺寸的安装位，就可以替换原有的轴流风扇，尤其是对于改装近程挤出、加装水冷系统的机型，这种薄型的径向风机可以节省出更多的安装空间，用来布置其他功能部件。另外，这种方正外形的径向鼓风机，除了3D打印机的散热场景，也可以适配其他小空间需要定向鼓风的电子设备散热场景，

　　比如小型工控主板的局部散热、紧凑型投影设备的热源散热，只要安装空间的尺寸边界匹配，都可以通过调整出风口的导风结构来适配不同的出风方向需求。设计过程中需要重点关注的是叶轮的动平衡匹配，因为小尺寸风机的转速通常较高，如果叶轮的质心偏移量过大，会在运行时产生明显的振动，传递到打印机的挤出结构上，就会导致打印件表面出现振纹，所以在建模时需要保证每个叶片的尺寸、重量完全一致，叶轮和转轴的配合位要保证同轴度公差在0.05mm以内，避免高速旋转时的偏心振动。外壳的蜗壳型线设计也直接影响出风效率，型线的曲率要顺着气流甩出的方向平滑过渡，不能出现突然的折角，否则会在折角位置形成气流涡流，增加风阻、降低出风效率，同时还会产生额外的气动噪音。
