异形弧面收纳式国际象棋套装结构设计

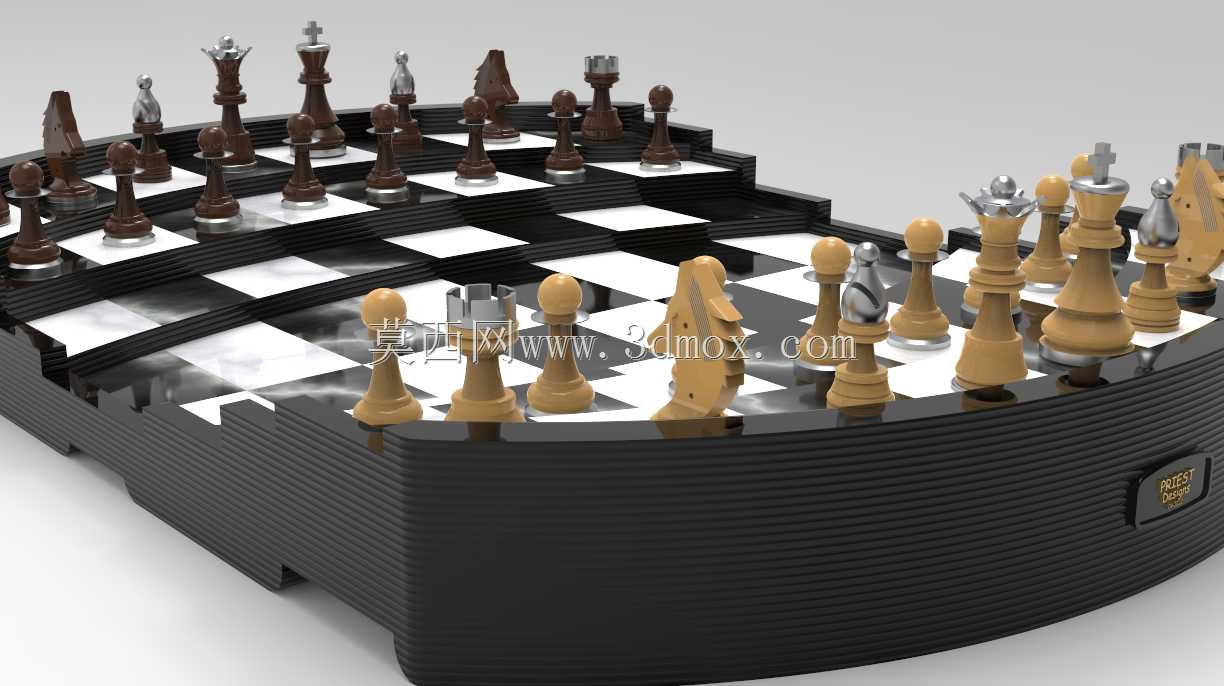

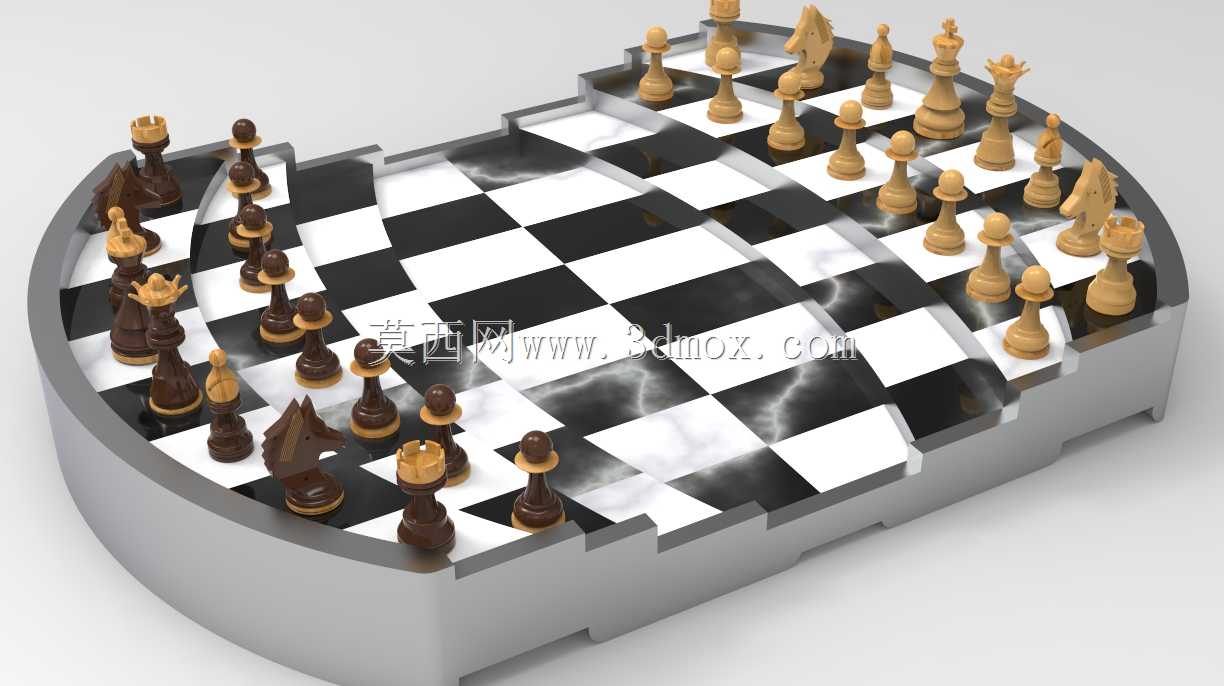

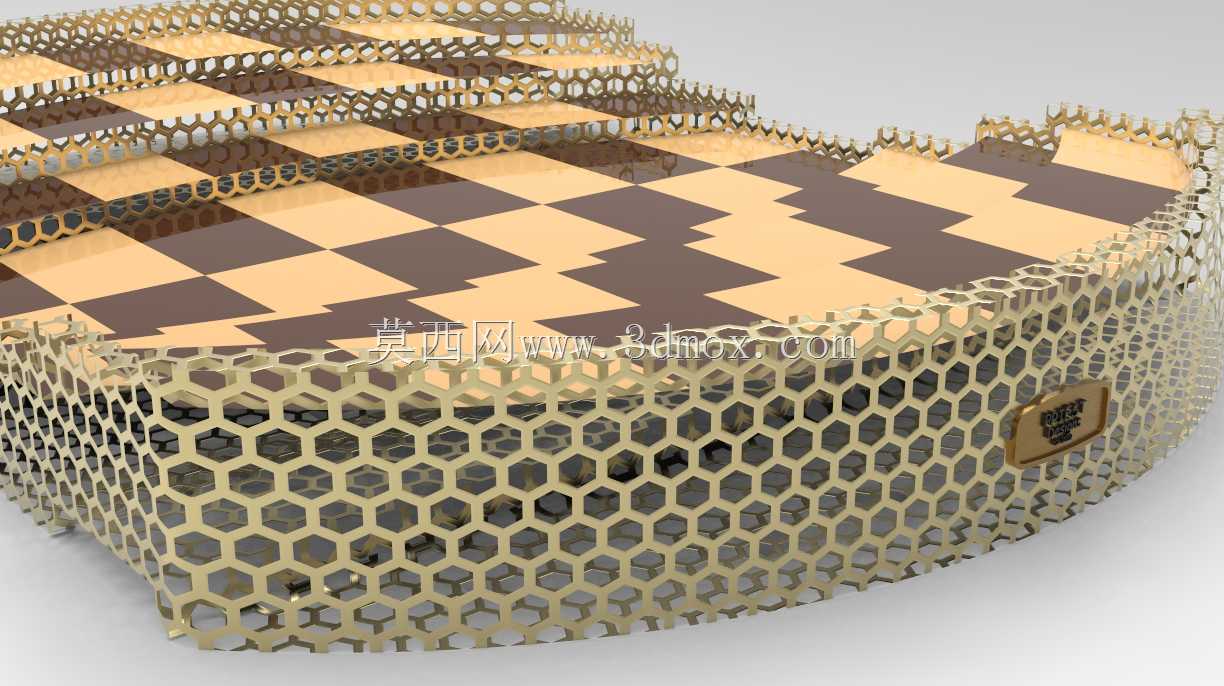

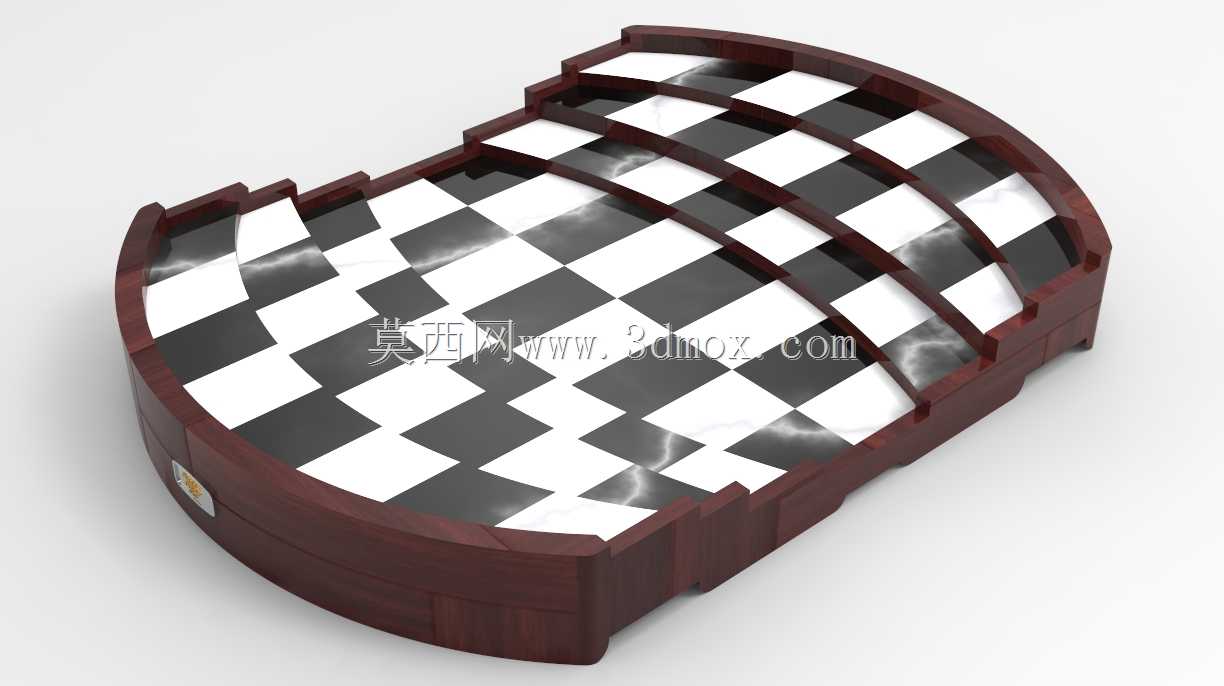

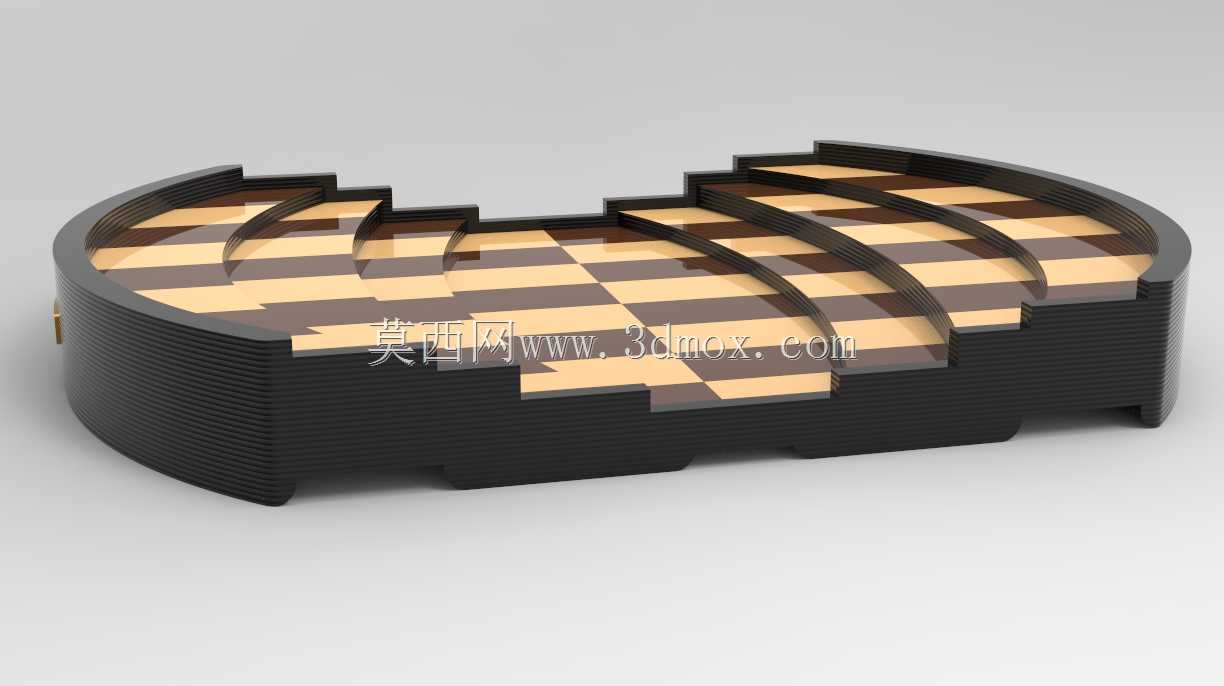

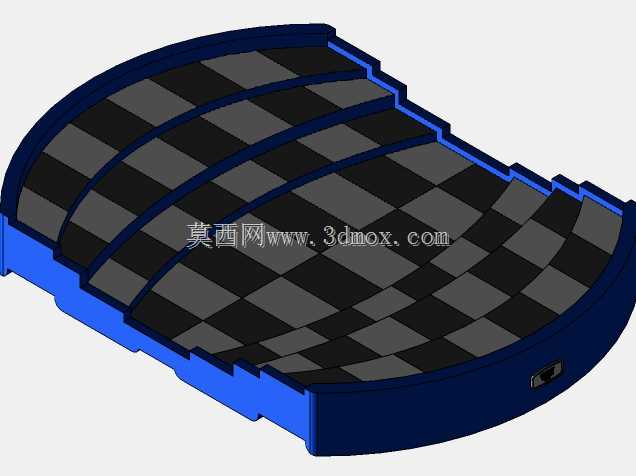

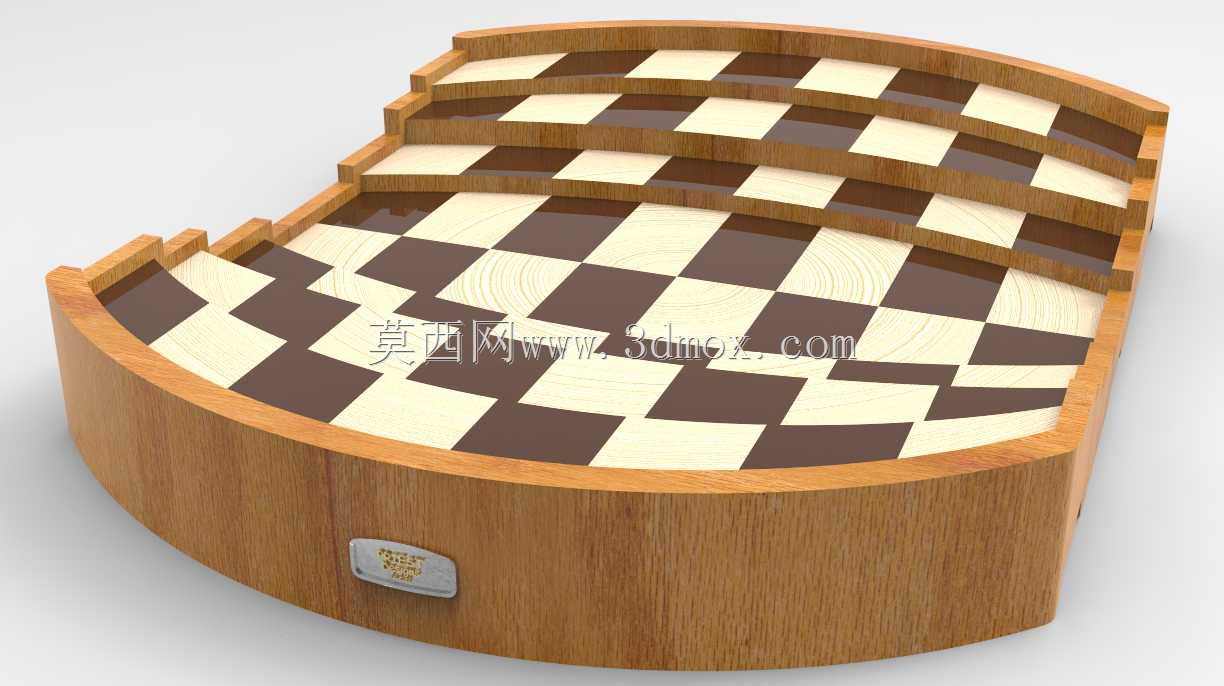

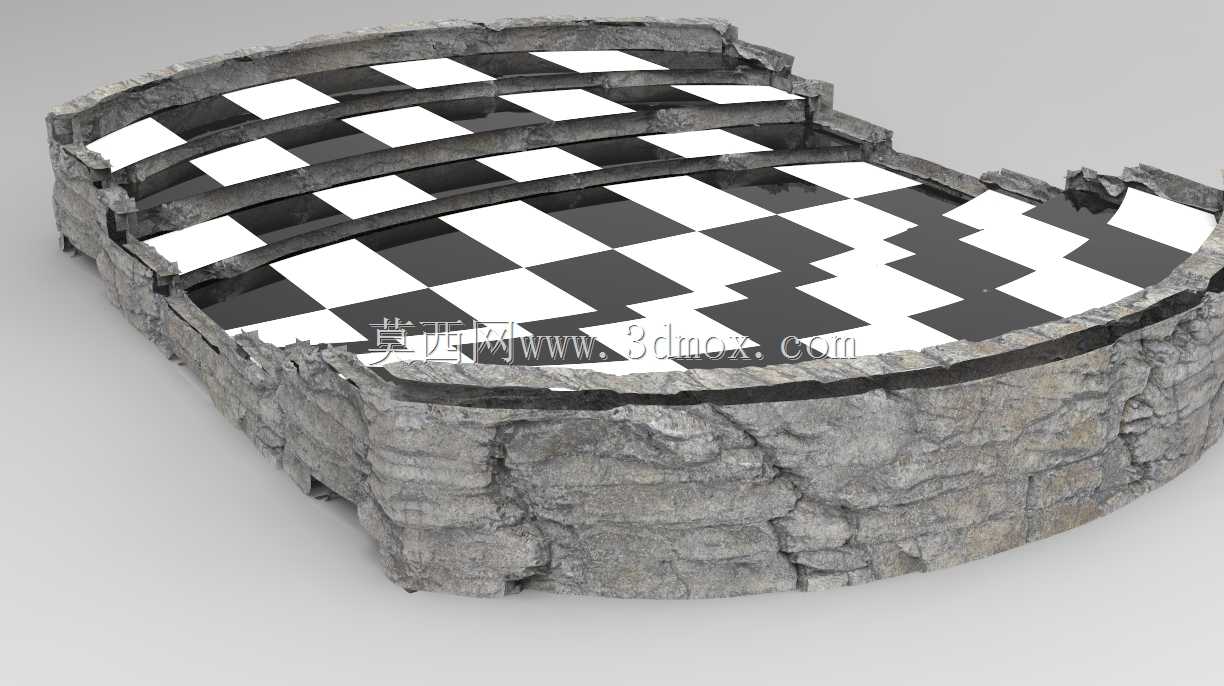

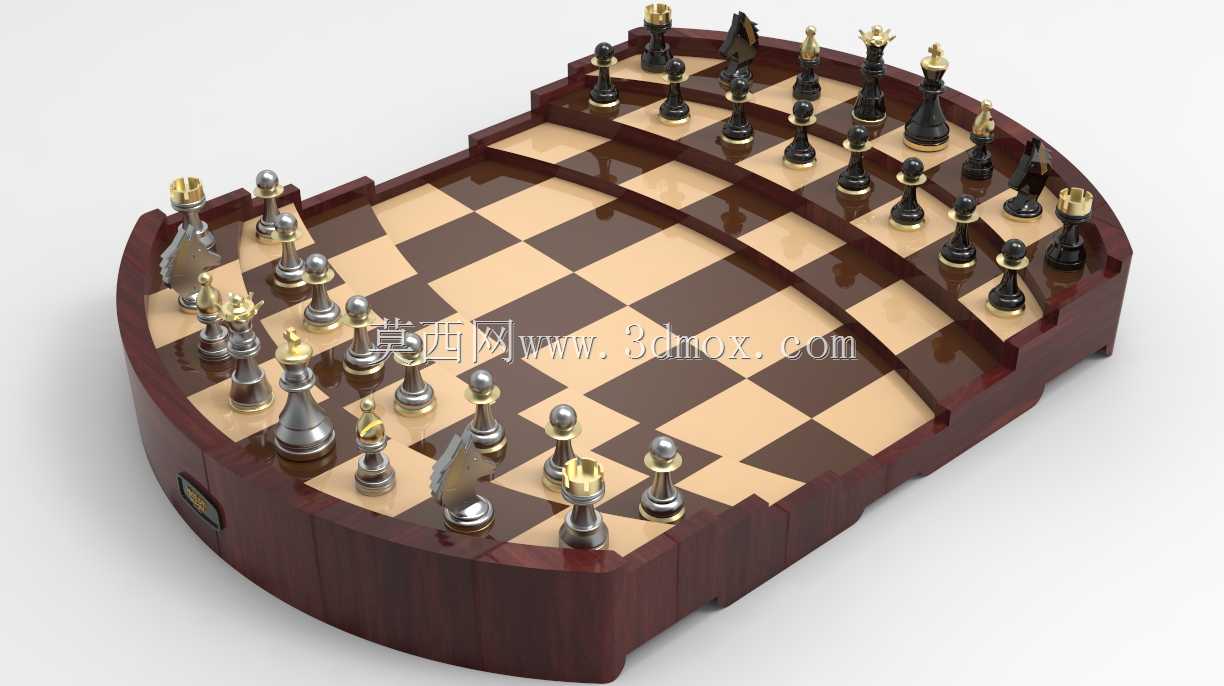

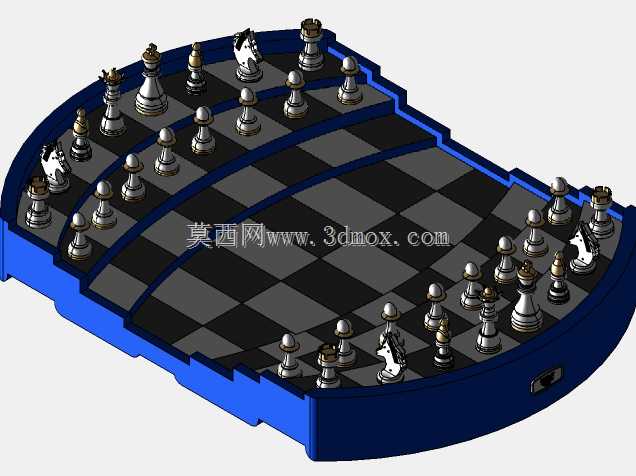

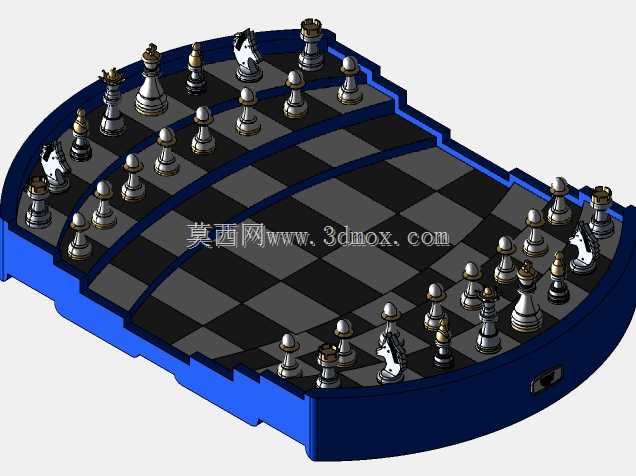

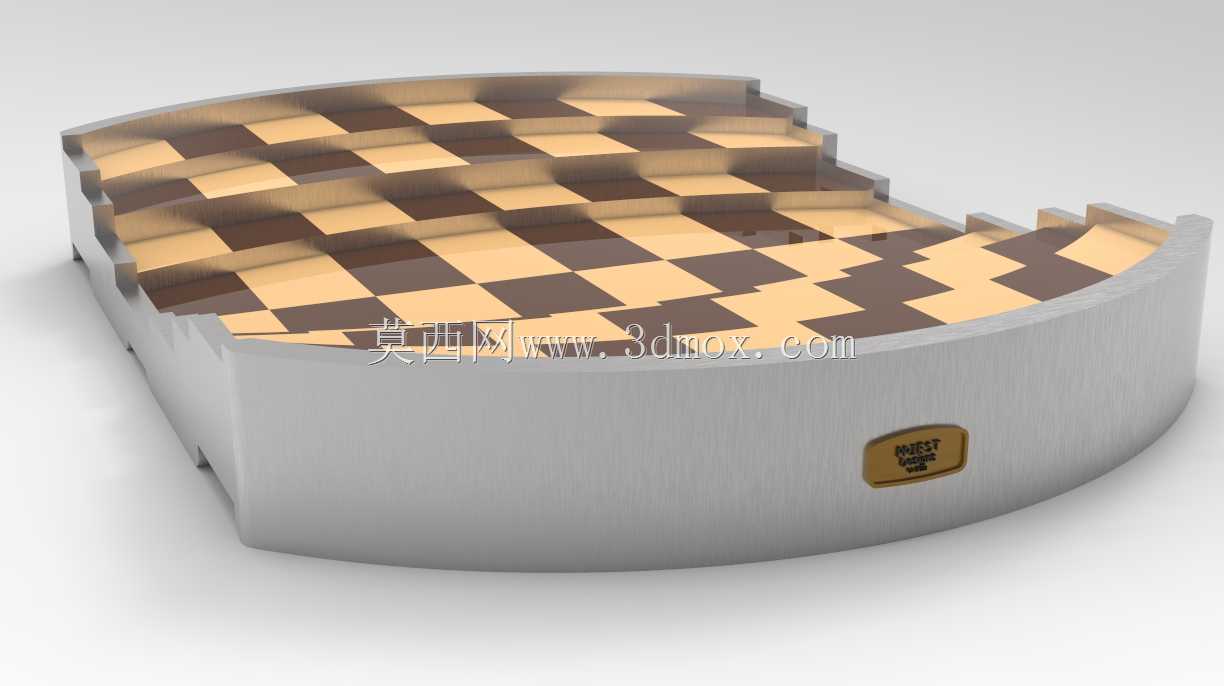

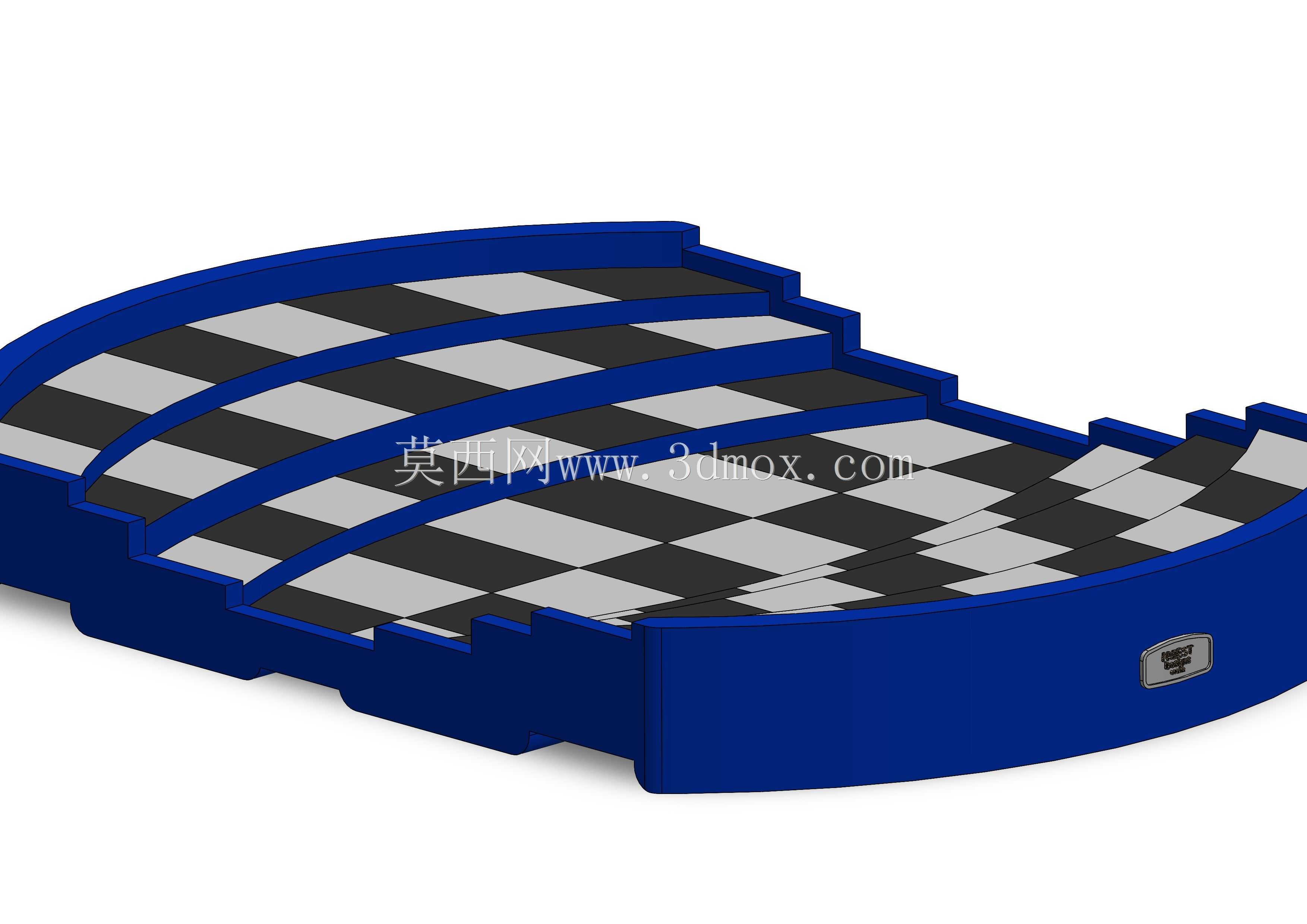

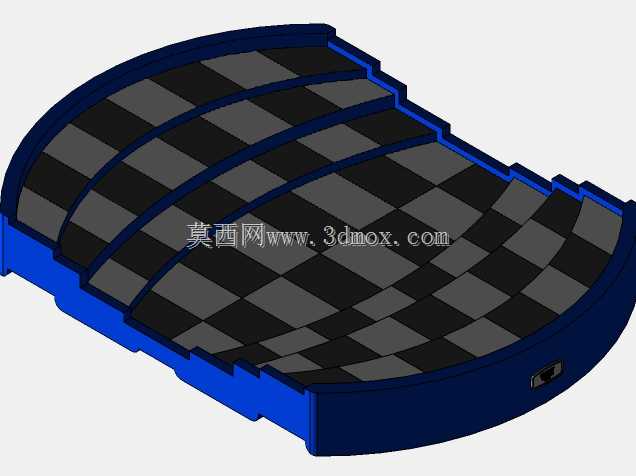

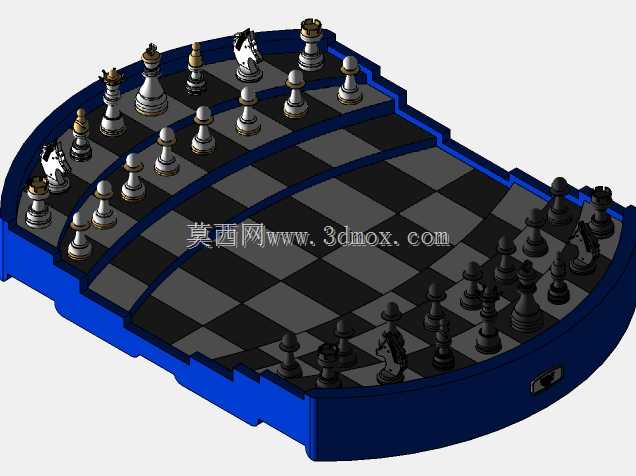

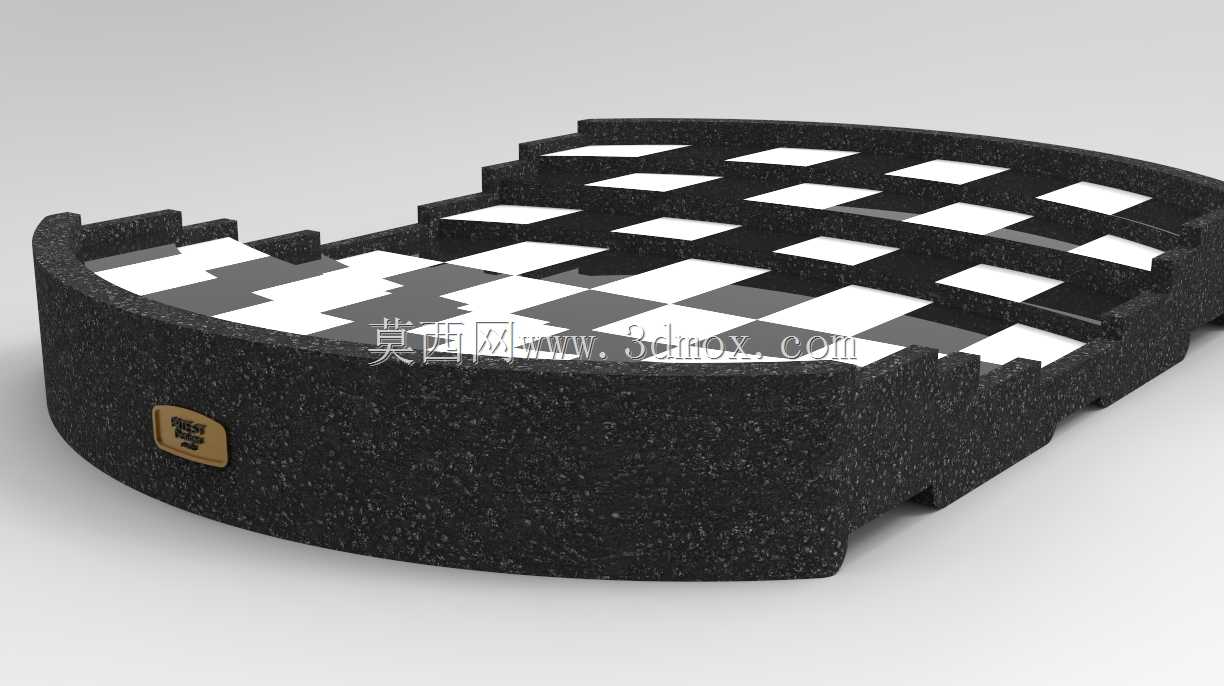

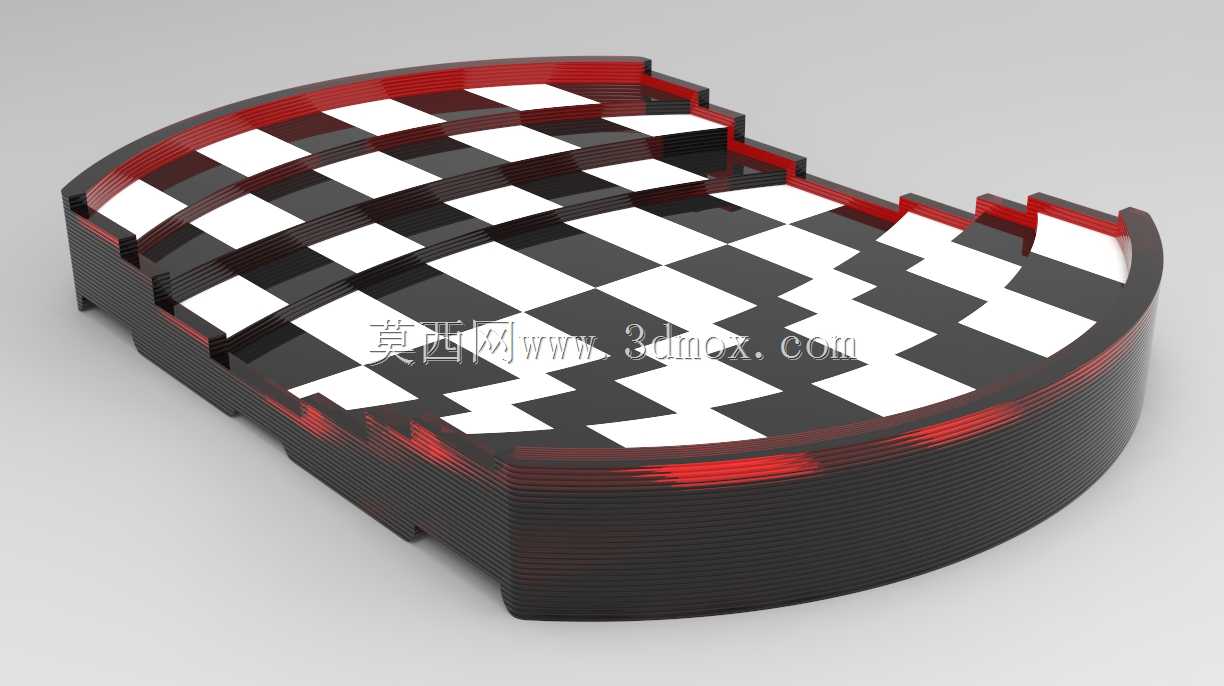

　　这款异形弧面国际象棋套装的结构设计，跳出了传统方形棋盘的固化框架，从桌面休闲场景的实际使用需求出发做了全链路的结构优化。首先看棋盘本体的轮廓设计，整体采用单侧圆弧收边的非对称造型，棋盘有效对弈区域保留标准8×8格的国际象棋竞赛尺寸规范，单格边长控制在42mm，刚好适配常规尺寸棋子的摆放与移动，不会出现棋子跨格干涉的问题；圆弧侧的外沿做了35mm宽的一体化凸起围边，围边高度比棋盘格面高出12mm，既可以避免对弈过程中棋子被意外碰落桌面，也能在非对弈状态下作为棋子临时摆放的承载区，不用额外配备棋子收纳托盘。棋盘本体的厚度设计为28mm，内部做了分层抽拉式的储物腔结构，抽拉槽隐藏在圆弧围边的内侧，抽拉行程120mm，

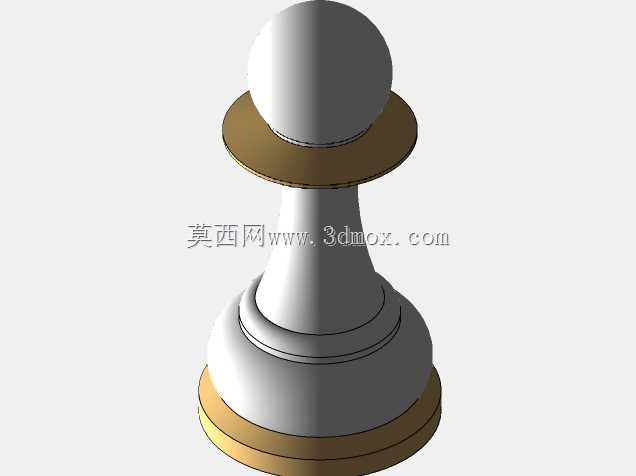

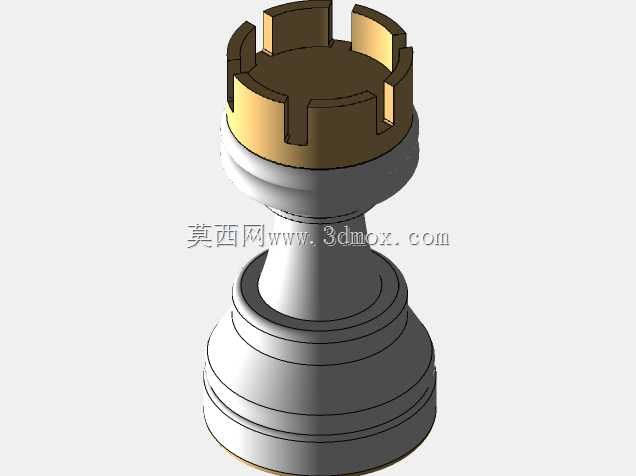

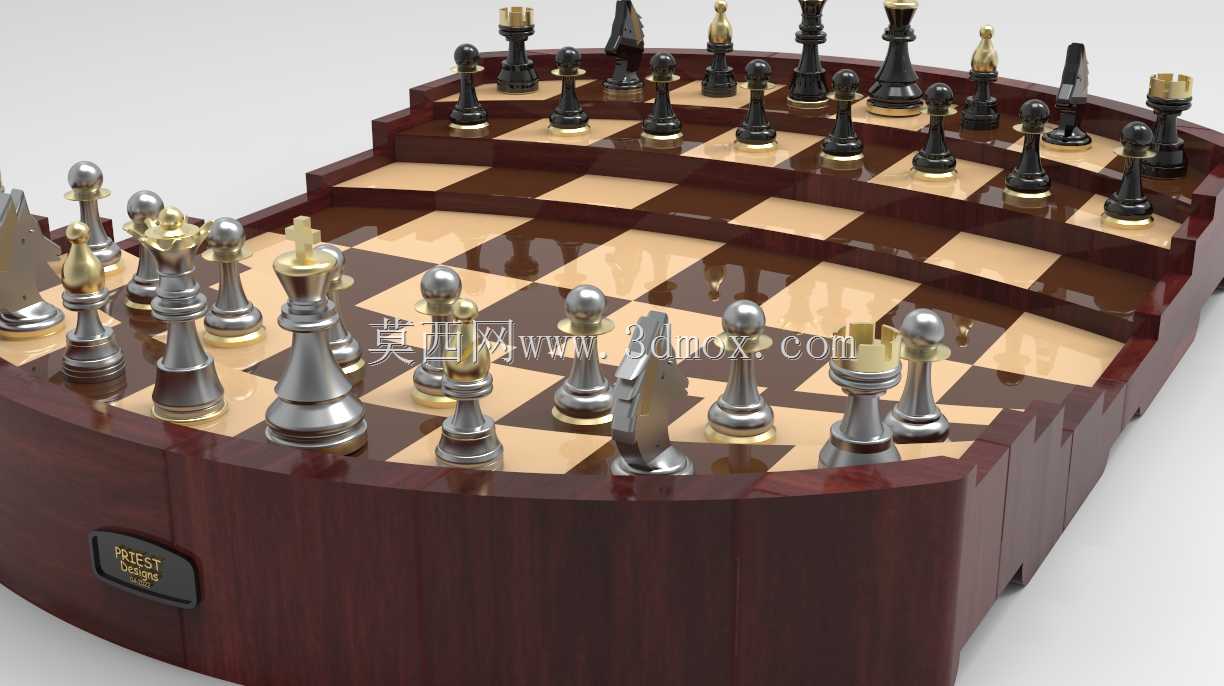

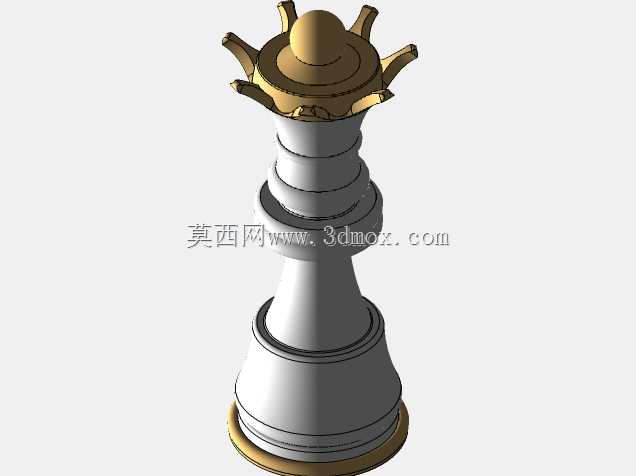

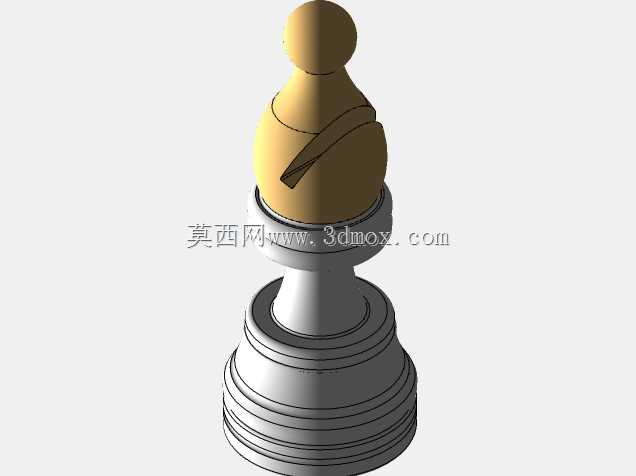

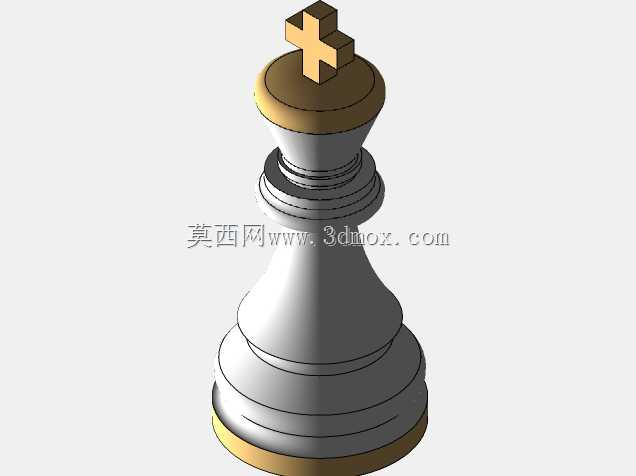

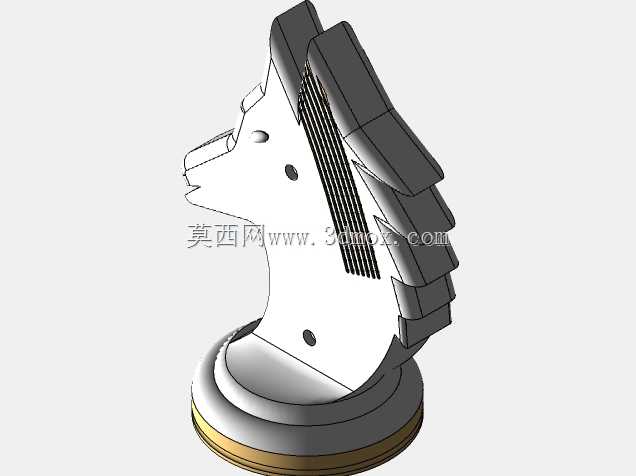

　　拉出后可以将32枚棋子按黑白阵营分类收纳，腔体内壁做了2mm厚的绒面衬垫限位槽，每个棋子对应独立的卡位，避免移动过程中棋子相互磕碰掉漆，收纳状态下整体外轮廓没有突出的拉手结构，保持了外观的整体性，放在办公桌面、家居客厅茶几上不会显得突兀。棋子部分的造型采用了上下收窄、中部圆润过渡的流线型设计，国王棋子总高度控制在78mm，底部直径22mm，底座内置1.5mm厚的金属配重块，整体重心落在底座高度1/3的位置，摆放时的稳定性足够，即使桌面有轻微晃动也不会倾倒；棋子顶部的身份标识采用凹凸浮雕结构，不用额外印刷标识，长期使用也不会出现标识磨损脱落的问题，黑白两色棋子分别采用哑光金属质感与亮面金属质感的表面处理，视觉区分度足够，

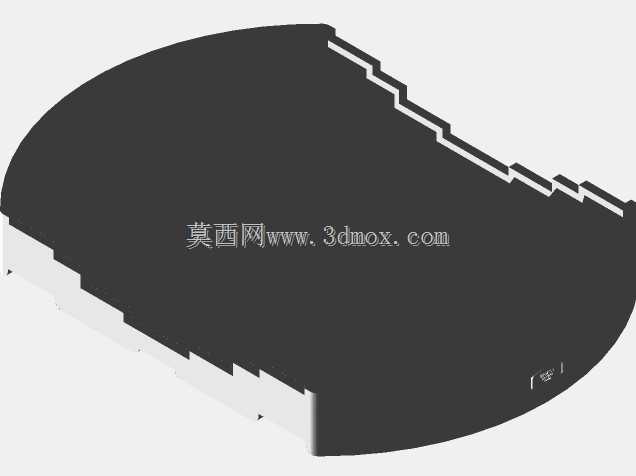

　　对弈时不会出现阵营混淆的情况。从应用场景来看，这套棋具既可以满足日常休闲对弈的实用需求，弧面异形的外观设计也让它具备桌面装饰摆件的属性，相比传统方正棋盘更适配现代简约、轻奢类的家居与办公空间风格。结构设计过程中，首先要确认棋盘格面的平面度公差，整个对弈区域的平面度控制在0.2mm以内，避免棋子摆放出现歪斜；围边与棋盘主体的连接采用嵌入式榫卯结构加环保胶接，不用外露的螺丝连接件，保证外观的流畅性；抽拉储物腔的导轨采用隐藏式微型阻尼滑轨，抽拉力度控制在15N，开合过程顺滑没有异响，关闭状态下靠磁吸结构定位，不会出现自行滑出的问题。棋盘底部四个角做了直径15mm、厚度3mm的硅胶防滑脚垫，脚垫突出棋盘底面1mm，放置在光滑的玻璃、

　　木质桌面上时不会打滑，同时也能避免棋盘底部刮花桌面。棋子与棋盘格面的接触部分做了0.5mm厚的绒面贴层，移动棋子时不会刮花棋盘表面的格纹涂层，长期使用也能保持外观的完整度。整个产品的安装边界非常友好，不需要额外的组装步骤，开箱后即可直接使用，整体外轮廓最大尺寸控制在380mm×320mm×55mm，占用桌面面积不到0.13平方米，哪怕是宽度400mm的小型边几也能轻松放置，不会占用过多的桌面空间。在结构强度校核上，棋盘主体采用高密度复合板材作为基材，表面覆贴仿实木纹理的耐磨层，静载承重可以达到15kg，哪怕在棋盘上放置重物也不会出现变形开裂的问题；棋子采用锌合金压铸成型，表面做抗氧化喷涂处理，日常使用中不容易留下指纹与划痕，维护清洁只需要用干布擦拭即可，不需要特殊的保养流程。
