带防护圈的创意四旋翼飞行装置结构设计

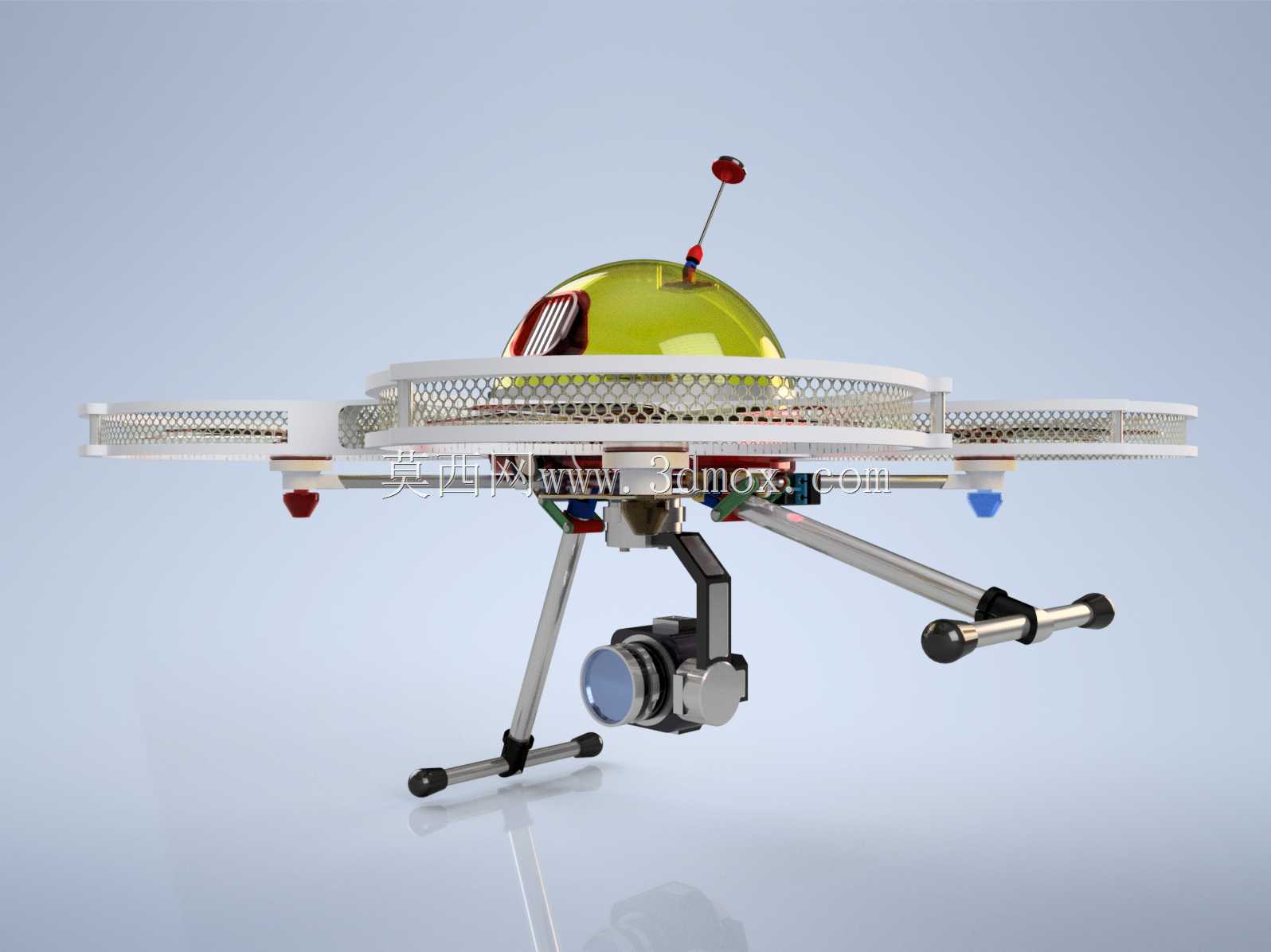

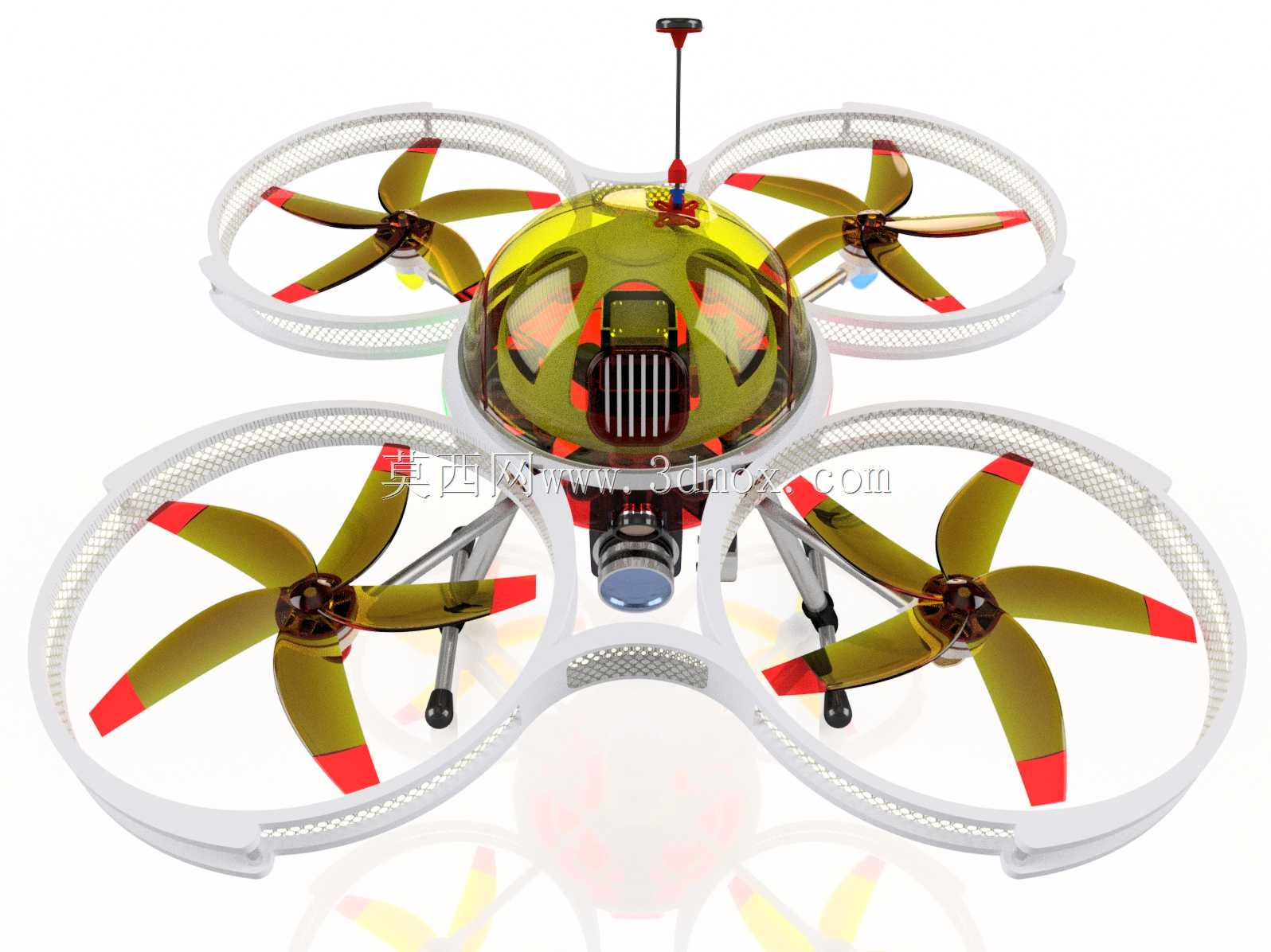

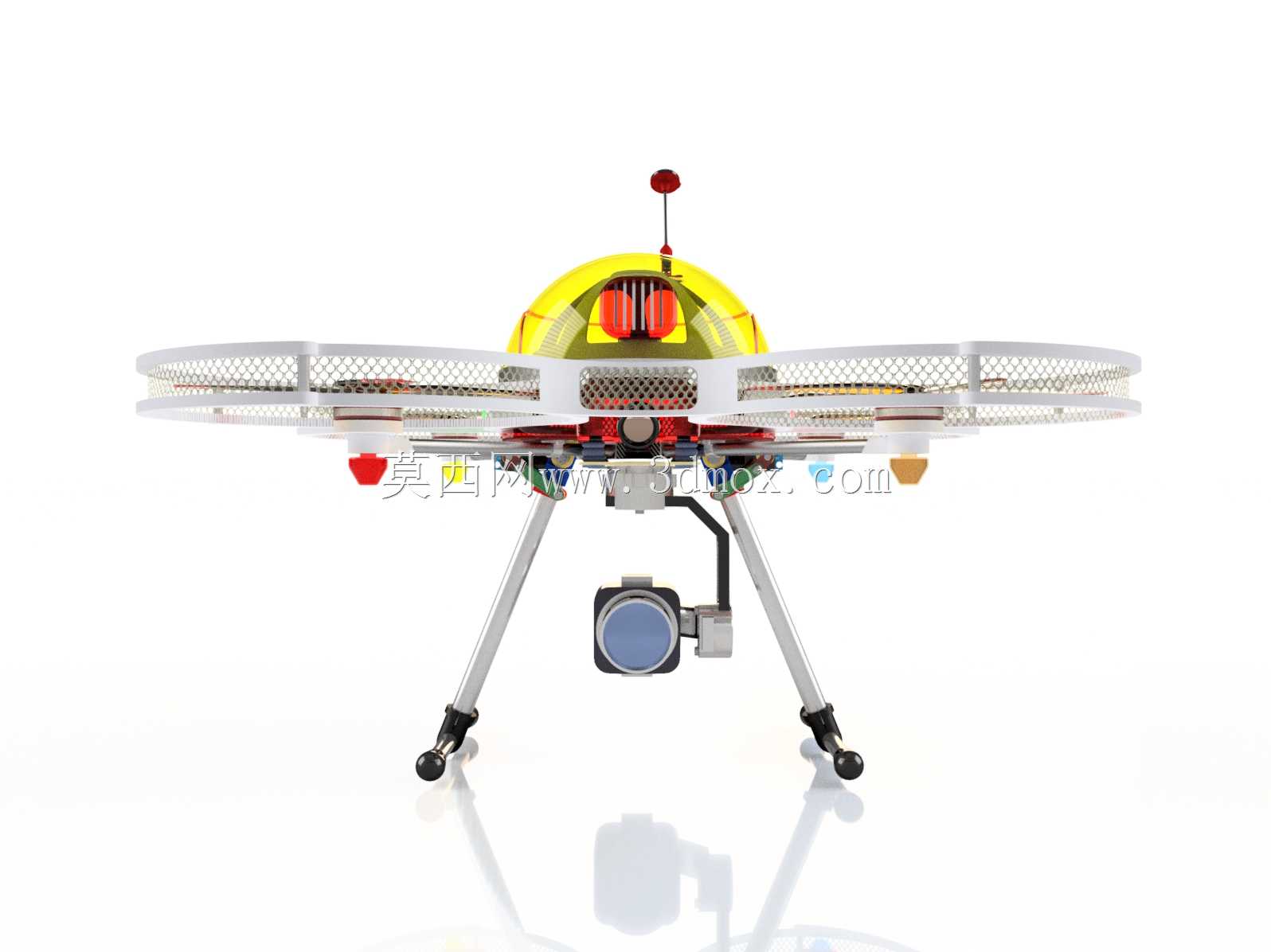

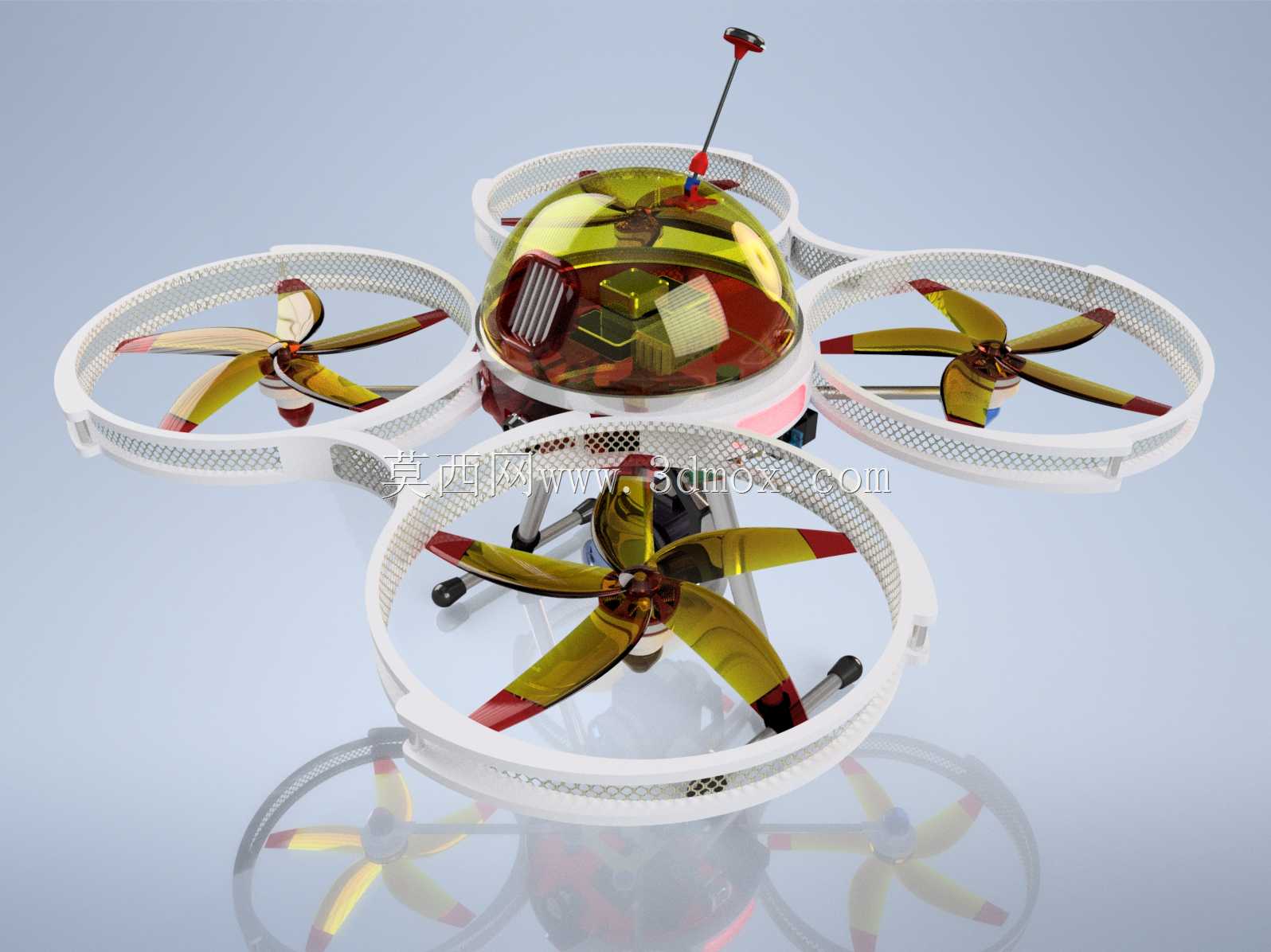

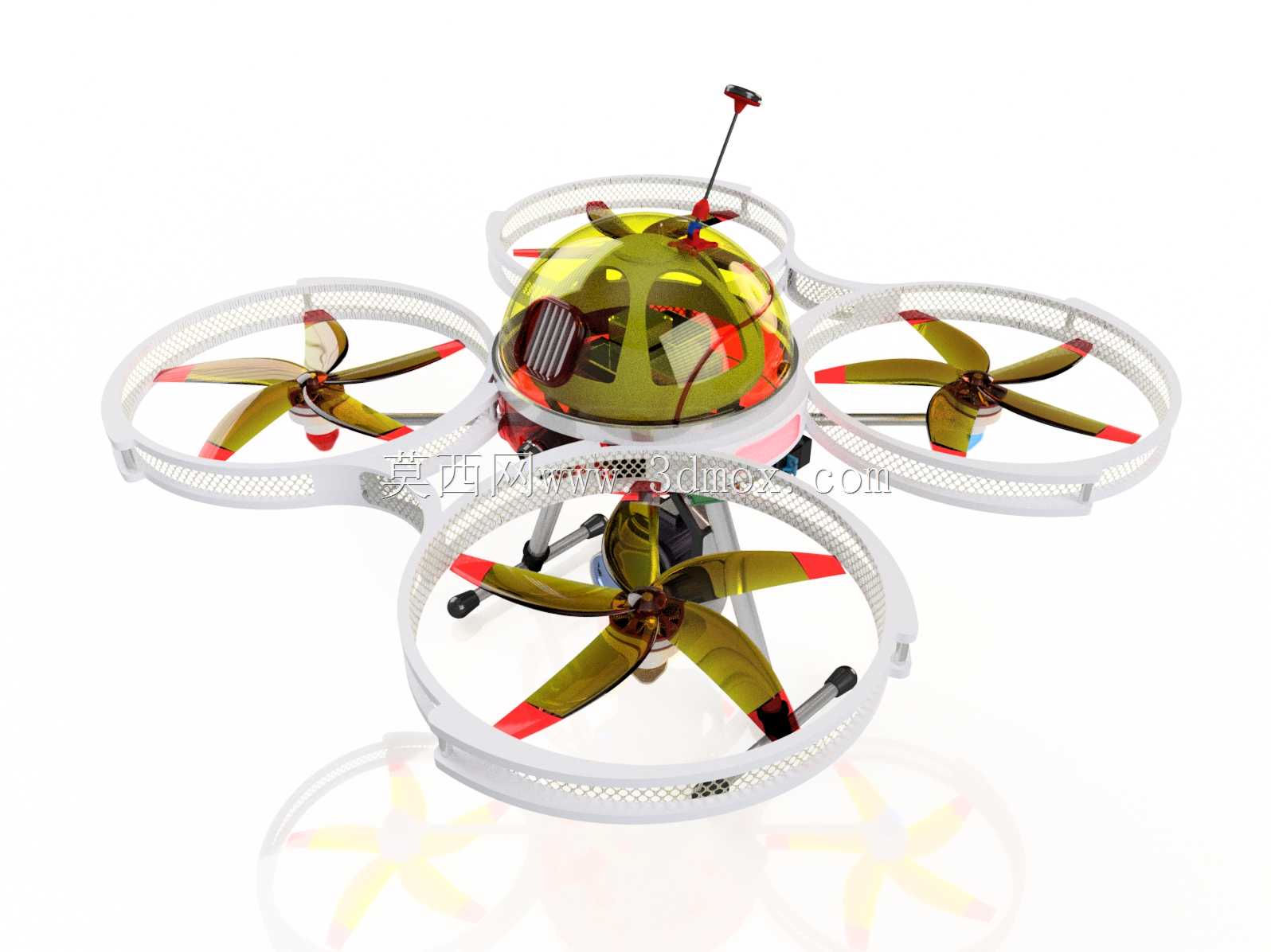

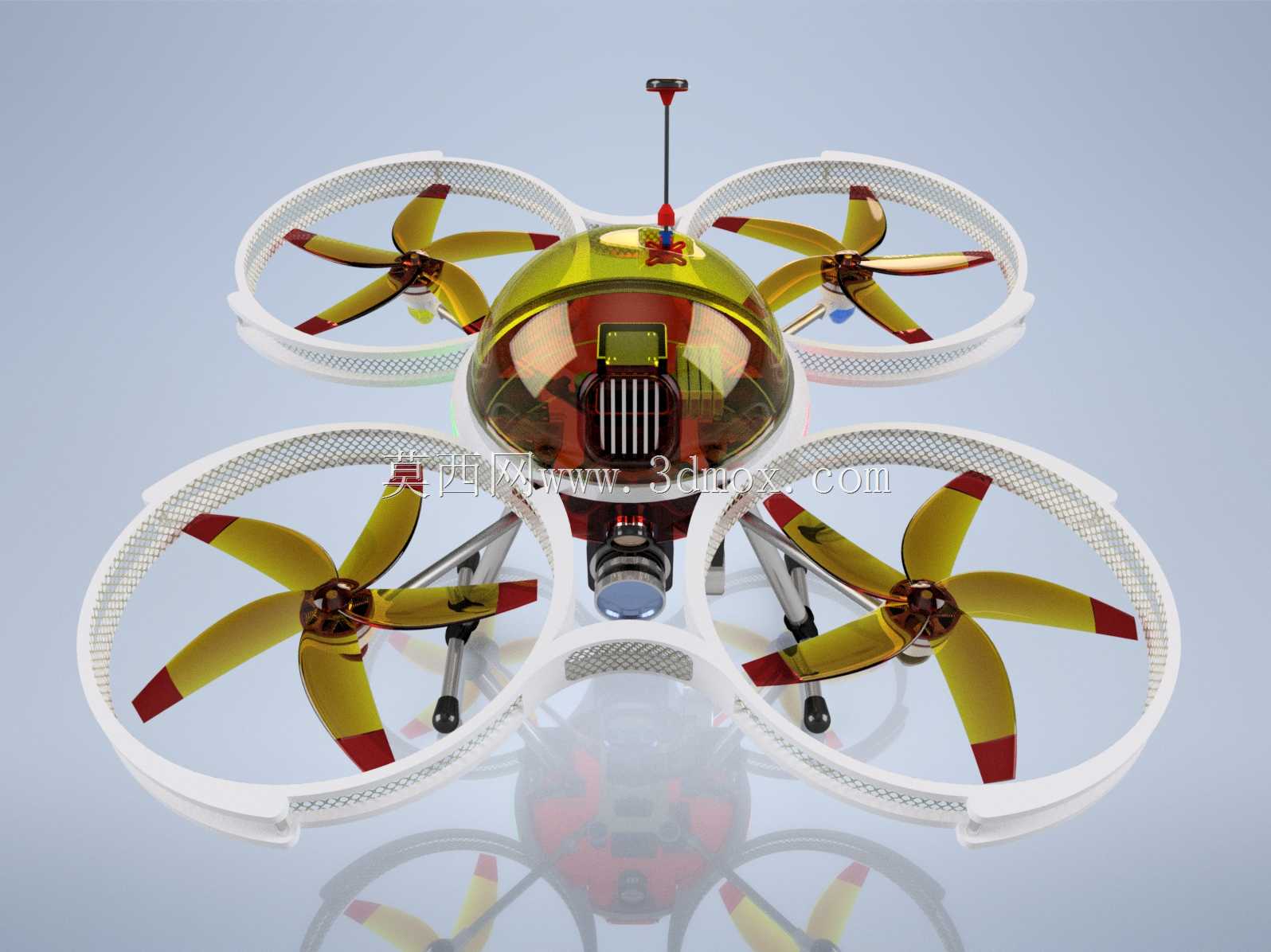

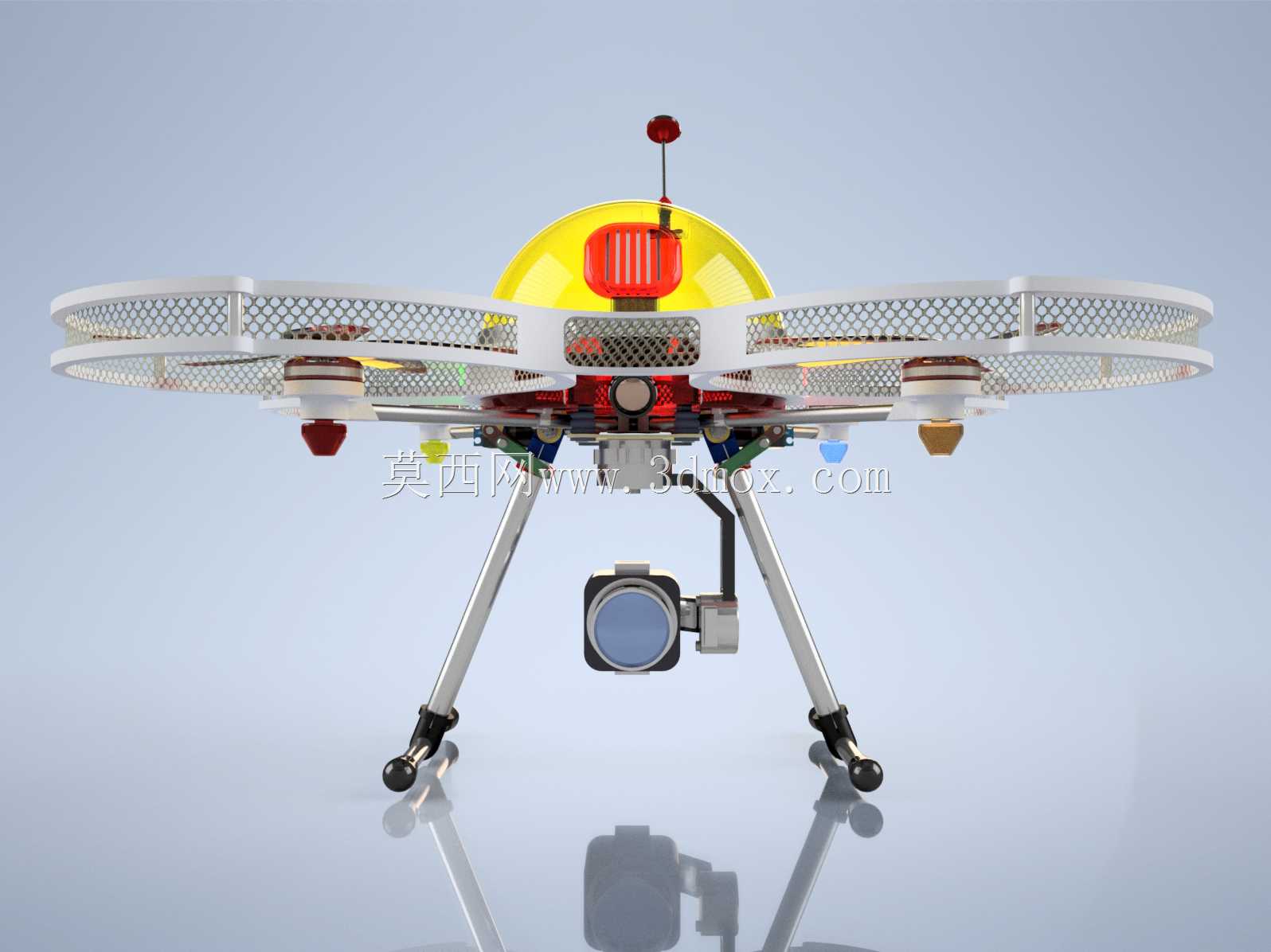

　　这款四旋翼飞行装置的结构设计，首先围绕近人作业场景的安全需求做了核心考量，区别于常规无防护的竞速类四轴，全周包裹的桨叶防护圈是结构设计的核心特征，能在室内巡检、近距离教学演示、狭小空间穿行时，避免高速旋转的桨叶直接触碰人员、线缆或者周边设备，大幅降低作业过程中的剐蹭损伤风险，也能在发生轻微碰撞时吸收冲击能量，保护桨叶与核心机架结构不受损。从功能布局来看，中心舱体采用半球形透明罩设计，既可以容纳飞控板、电池、信号接收模块等核心电子元器件，透明材质也便于日常调试时观察内部线路连接状态、元器件固定情况，无需反复拆卸舱盖就能排查接线松动、元件移位等常见问题；半球形的曲面造型也能优化飞行时的迎风阻力，减少正面来流对飞行稳定性的干扰，

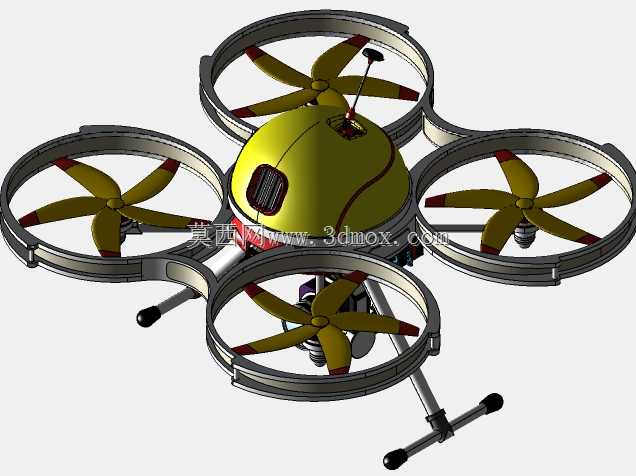

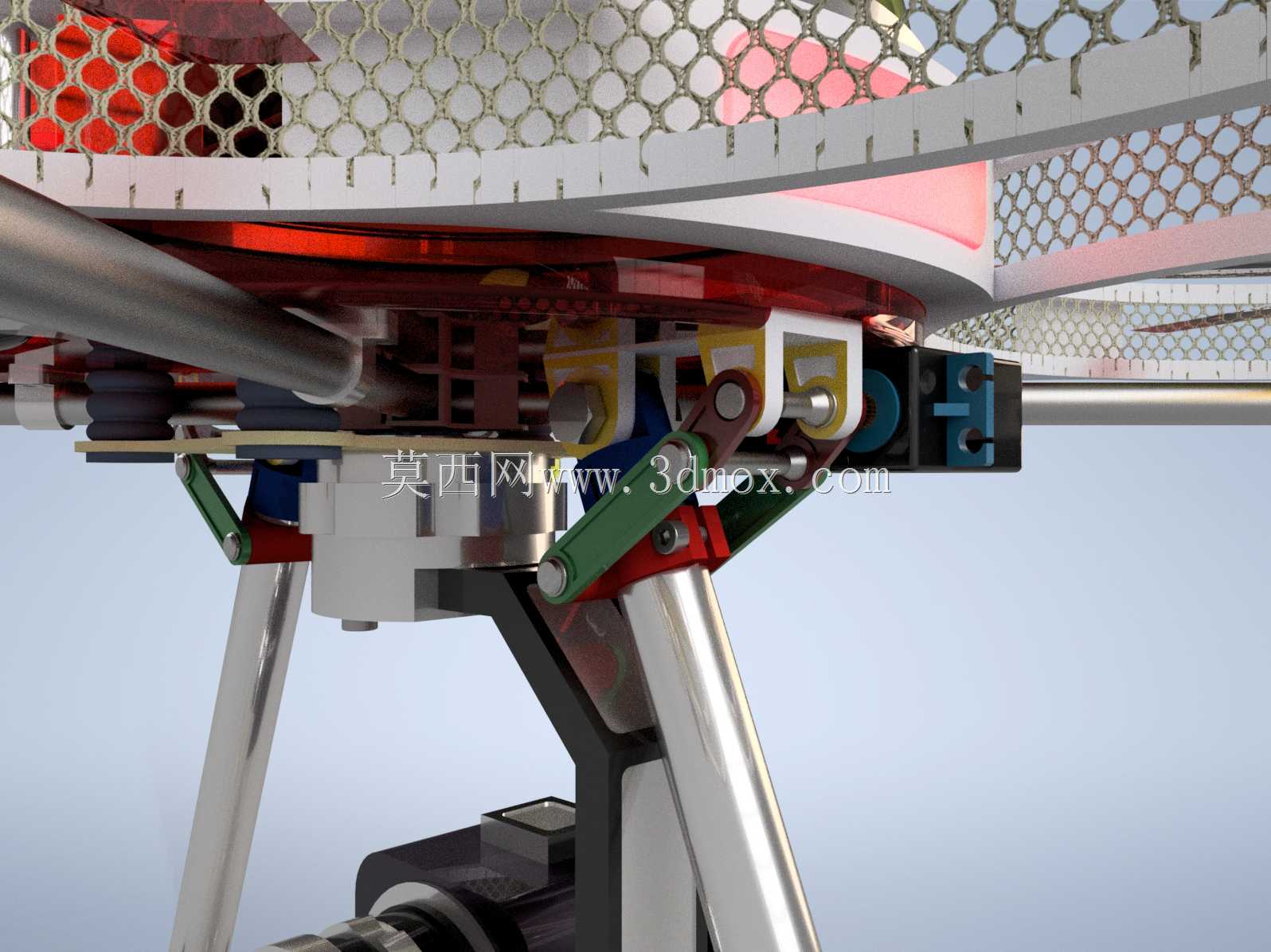

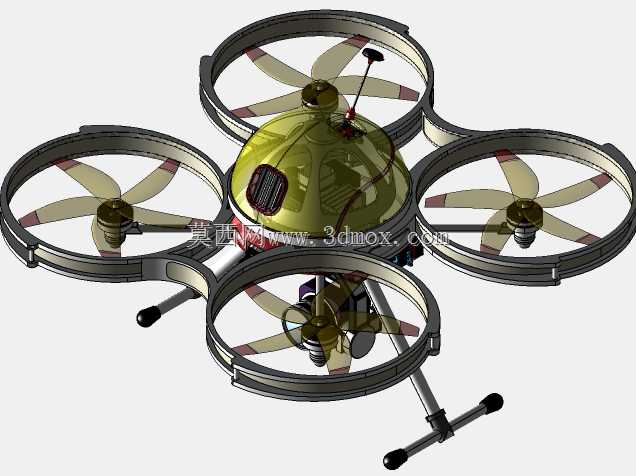

　　相比方形舱体能降低紊流影响。四个旋翼臂采用等距十字布局，从中心舱体向外延伸至防护圈位置，臂身的结构做了加强筋设计，在保证轻量化的前提下提升抗扭刚度，避免大油门机动时臂身产生形变影响桨叶平面度，进而影响飞行姿态控制精度。每个旋翼位采用五叶螺旋桨设计，相比常见的两叶、三叶桨，五叶桨的单桨负载更低，转动时的振动幅度更小，能提升飞行过程的平稳性，对于搭载小型拍摄模块、环境检测传感器的作业场景来说，更小的振动能有效降低画面抖动、检测数据误差。顶部伸出的天线座做了倾斜固定设计，避开桨叶旋转时的信号遮挡区域，保证遥控信号、图传信号的传输稳定性，减少信号盲区。机架的底盘部分做了折叠式结构设计，在非作业状态下可以将四个旋翼臂连带防护圈向中心收拢，

　　缩小整体收纳体积，便于携带外出作业，折叠铰接位置做了定位卡扣设计，展开后能自动锁止，避免飞行过程中臂身意外折叠。从安装边界来看，中心舱体的内部预留了标准化的安装孔位，兼容市面上主流的飞控硬件、电调、电池规格，用户可以根据自身作业需求更换不同容量的电池、不同功能的负载模块，无需额外打孔修改机架结构；防护圈采用快拆结构，通过卡扣与旋翼臂连接，当防护圈发生碰撞损坏时，可以单独更换对应位置的防护圈，无需更换整个机架，降低后期维护成本。桨叶的安装座采用标准快拆接口，更换不同规格桨叶时无需额外工具，徒手就能完成拆装，便于根据不同的作业场景——比如需要长续航时换低阻两叶桨，需要大负载时换高拉力五叶桨——快速调整配置。在结构强度校核层面，

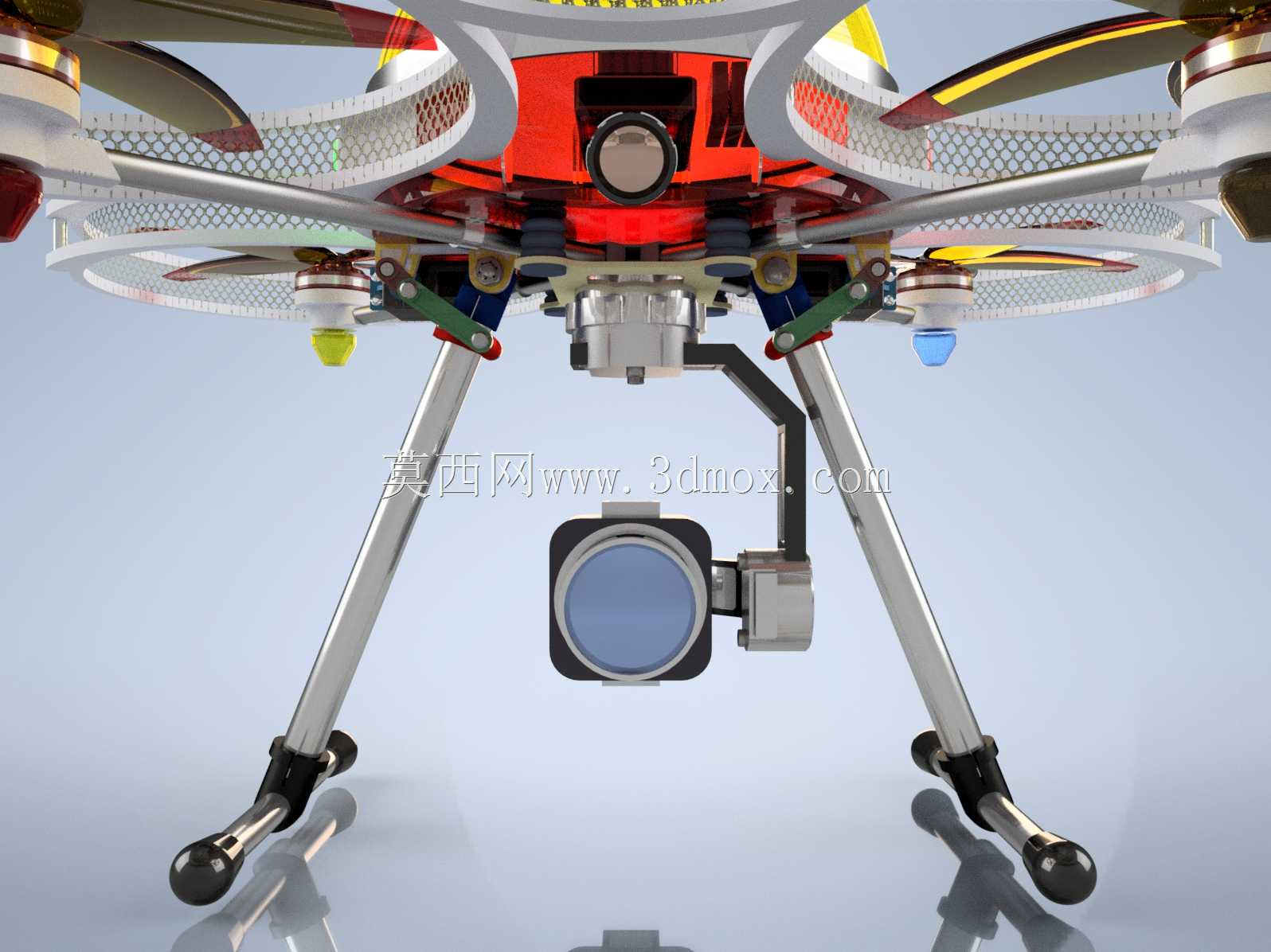

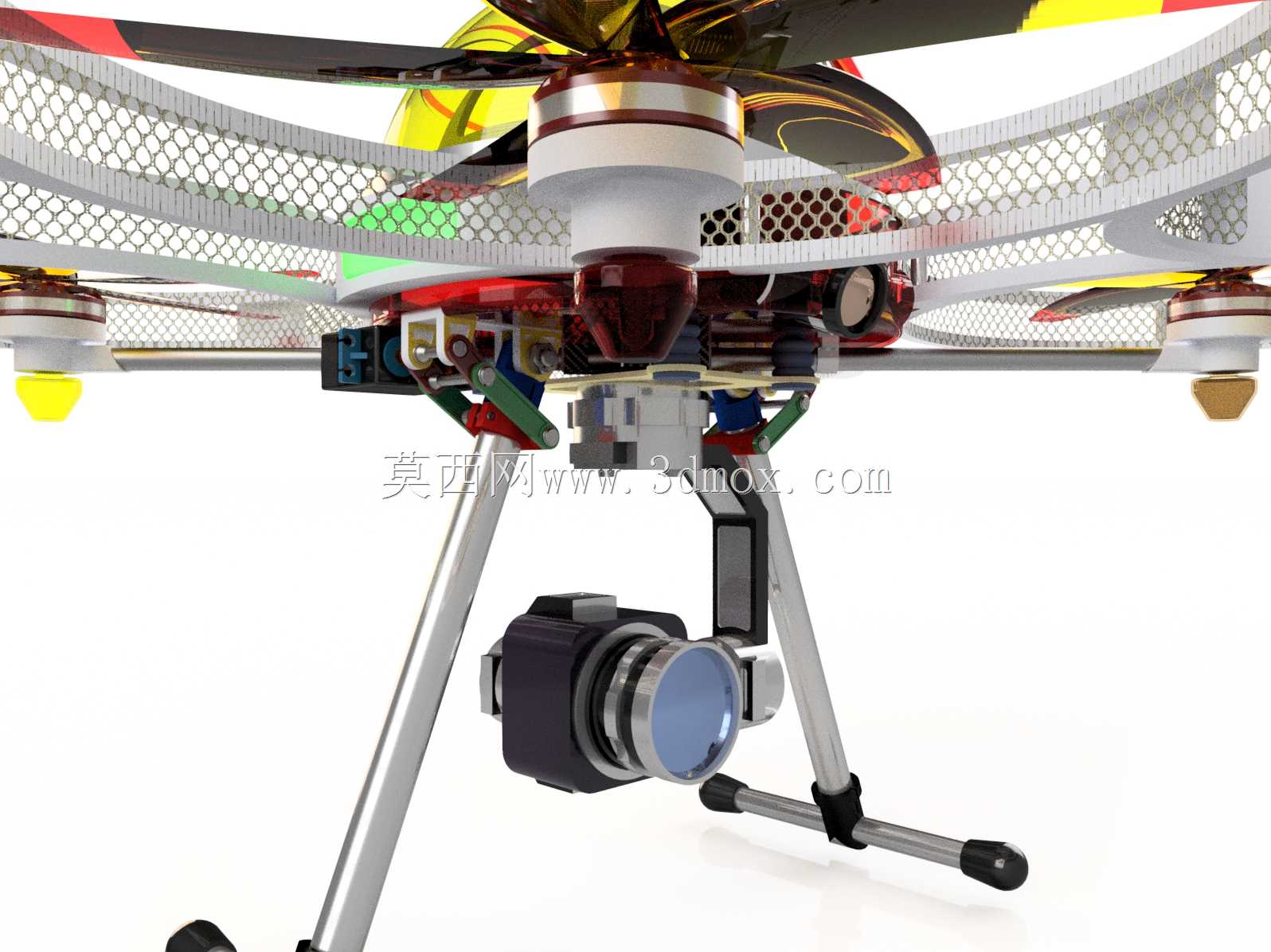

　　旋翼臂与中心舱体的连接位置做了圆角过渡处理，避免应力集中，在日常起降、轻微碰撞的受力场景下，不会出现连接位置断裂的问题；整体机架的重量分布做了对称配平设计，四个旋翼位的重量差控制在极小范围内，减少飞控的姿态修正负担，提升飞行续航时间与控制精度。这类带防护圈的四轴结构，除了作为航模爱好者的DIY载体之外，也非常适合作为高校无人机教学的实训平台，全防护结构能降低新手操作时的炸机损伤概率，透明舱盖也便于学生理解飞控、电调、电池等部件的布局逻辑，折叠式底盘也方便学生在实训过程中拆装、调试，理解折叠机构的锁止原理与结构设计要点；同时也能作为小型室内巡检的载体，搭载微型摄像头完成机房、管道内部等狭小空间的巡检作业，不用担心桨叶剐蹭管壁造成设备损坏或者管线破损。
