两款差异化结构电脑散热风扇三维设计

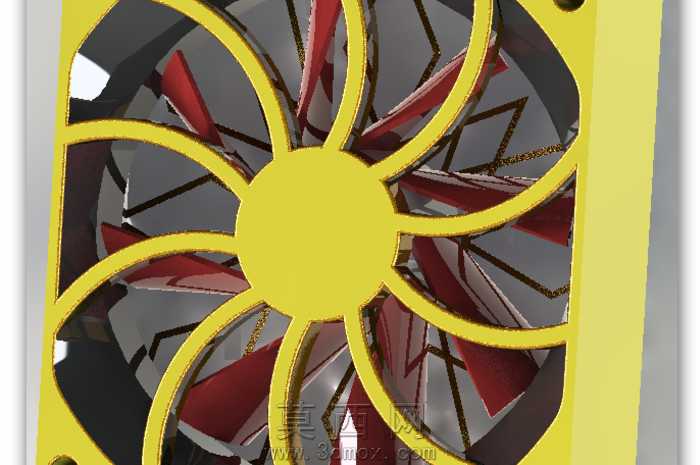

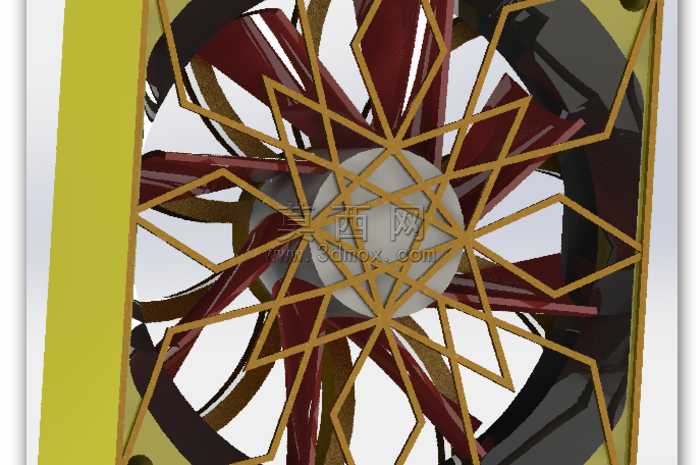

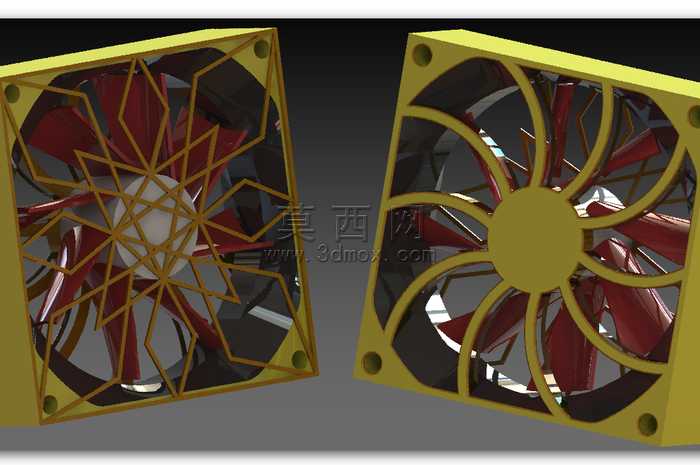

本次三维设计围绕电脑CPU风冷散热需求，打造两款差异化结构的120mm规格电脑散热风扇，全程在SolidWorks中完成全参数化建模，通过多实体建模方式拆分扇框、扇叶、中心轮毂、防护格栅等独立零部件，确保各部件装配间隙控制在0.1mm以内，符合实际量产的公差要求。建模过程中首先完成扇框主体的轮廓绘制，两款风扇均采用标准方形安装框设计，四角预留对应规格的安装孔位，框体边缘做圆角过渡处理避免应力集中，其中一款风扇在扇框出风侧加装了几何线条构成的防护格栅，格栅采用交错的折线结构，在不遮挡过多出风面积的前提下提升扇框整体结构强度，避免异物触碰高速转动的扇叶；另一款则采用无格栅的通透式框体设计，最大化降低风阻提升通风效率。扇叶部分的建模是本次设计的核心，两款风扇采用完全不同的叶型设计：带格栅款的扇叶采用多段折线构成的几何造型，叶片数量为11片，叶根到叶尖做渐变扭角处理，扭角从叶根的32度逐步过渡到叶尖的18度，兼顾静压与风量表现，适合风压需求较高的密闭机箱环境；无格栅款的扇叶采用流畅的弧形流线设计，叶片数量为9片，叶型做仿生学曲面优化，表面光滑过渡无棱角，能够有效降低扇叶转动时的风切噪音，适合对静音有要求的使用场景。材质与渲染阶段，为两款风扇赋予贴近真实产品的材质属性：扇框采用哑光金黄色改性ABS塑料材质，调整材质的粗糙度与反射率参数还原塑料的细腻质感；扇叶采用半透明酒红色PC材质，添加轻微的折射与次表面散射效果，模拟半透明塑料在光线照射下的通透质感；中心轮毂采用与扇框同色的ABS材质，表面做细微的磨砂纹理处理提升真实感。渲染阶段采用三点布光方案，主光源从侧上方45度照射突出扇叶的曲面轮廓，辅光源补亮暗部细节避免死黑，添加微弱的环境反射让塑料材质的表现更自然，最终渲染图清晰呈现两款风扇的结构差异与材质质感。设计过程中充分考虑电脑风扇的实际使用需求，两款不同结构的风扇可覆盖不同的使用场景，参数化的建模方式也支持后续快速调整尺寸、叶型等参数，衍生出不同规格的散热风扇产品，所有零部件均做可装配性验证，确保模型可直接用于后续的结构验证、3D打印手板制作或者开模生产参考。
