湿式卧式选矿球磨机传动总成结构

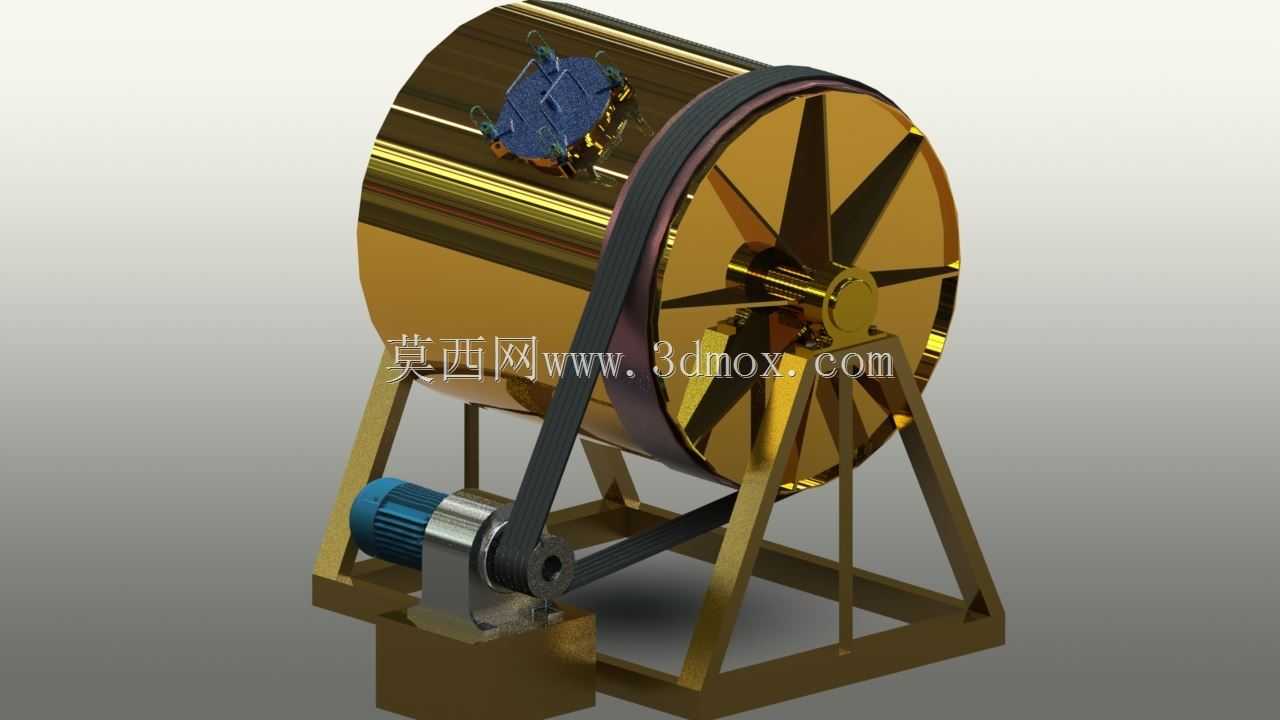

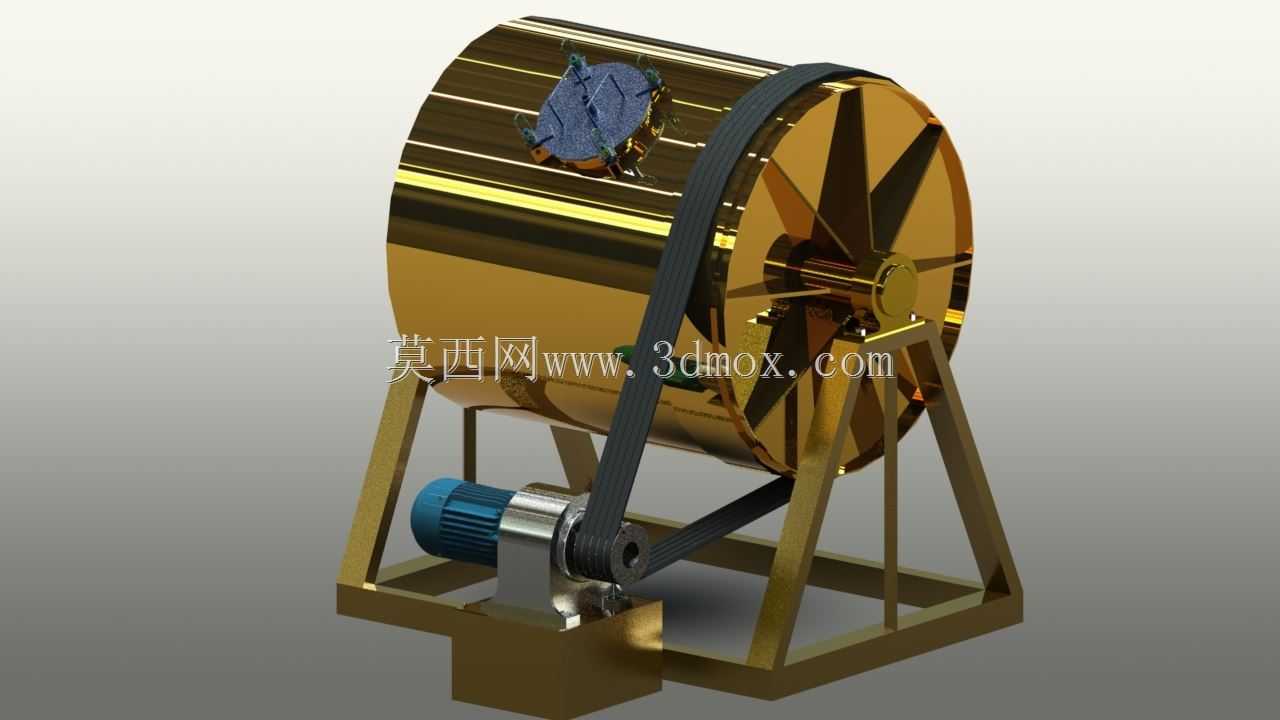

　　该套三维结构呈现的是卧式湿式球磨机的完整主机形态，重点表达了回转筒体、端盖辐板、皮带传动、驱动电机和焊接机架之间的装配关系。设备主要用于矿山、建材、化工和耐火材料等流程中，对给入筒内的矿石、矿渣或其他颗粒物料进行湿法细磨。工作时，物料与水、研磨介质一同进入筒体，筒体低速回转带动内部钢球提升和抛落，通过冲击、研磨和挤压作用将颗粒逐级减小，最终形成满足后续分级或选别要求的矿浆。

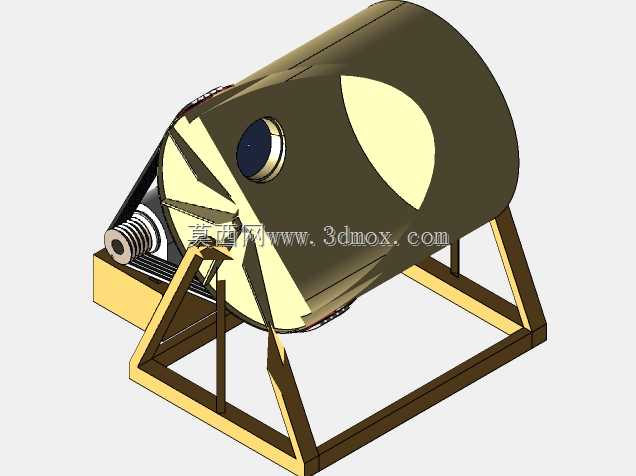

　　从布置方式看，模型采用单筒水平回转结构，筒体通过两端轴颈支承在机架上方，筒体外侧保留了较大的检修空间。端盖处采用放射状加强辐板，既承担筒体回转扭矩，也增强端盖与主轴连接区域的刚度。大直径带轮安装在筒体端侧，电机经小带轮和三角带减速驱动，这种方案能够缓冲启动冲击，降低过载时对电机和筒体支承的影响，同时便于通过更换带轮直径调整转速。皮带外侧设置张紧和防护边界，实际设计中需要结合带轮中心距、包角和皮带挠度校核张紧位置。

　　筒体上部可见检修口与压盖结构，用于停机后检查衬板、补充研磨介质或处理卡料问题。湿式工况下，筒体内壁通常需要铺设耐磨衬板，进料和出料部位还应考虑密封、导流以及矿浆冲刷方向。模型中机架采用型钢焊接框架，支腿呈斜撑形式，底部形成较宽的支撑轮廓，能够承受筒体满载后的重量以及钢球抛落产生的交变载荷。安装时应重点核对基础螺栓孔位、机架水平度、电机滑轨调整行程和皮带轮共面度，避免运行中出现皮带跑偏、轴承偏载或机架共振。

　　外形边界方面，筒体直径决定设备产能和研磨介质装载量，筒体长度影响物料停留时间；整机高度由筒体中心高、端盖轴颈、机架支腿和检修空间共同确定。选型和布置时，需在筒体周围预留衬板拆装、吊装和管路连接空间，电机侧应留出皮带更换及张紧调节距离。该结构适合作为磨矿流程主机方案设计、选矿生产线布置、传动系统校核以及设备教学演示的三维参考。
