物料分选重力分离设备结构设计

　　在粮油加工、种子清选、农副产品分级以及工业散料分选的生产环节中，重力分离设备是利用物料间密度、悬浮速度差异实现精准分选的核心装备，区别于依靠筛网孔径做尺寸分级的普通筛分设备，这类设备能将尺寸接近但密度不同的混杂物料完成有效分离，比如剔除粮食中的并肩石、分选饱满种子与瘪粒、分离不同密度的塑料破碎料，在散料处理生产线的前端清选、中段分级工序都有不可替代的作用。

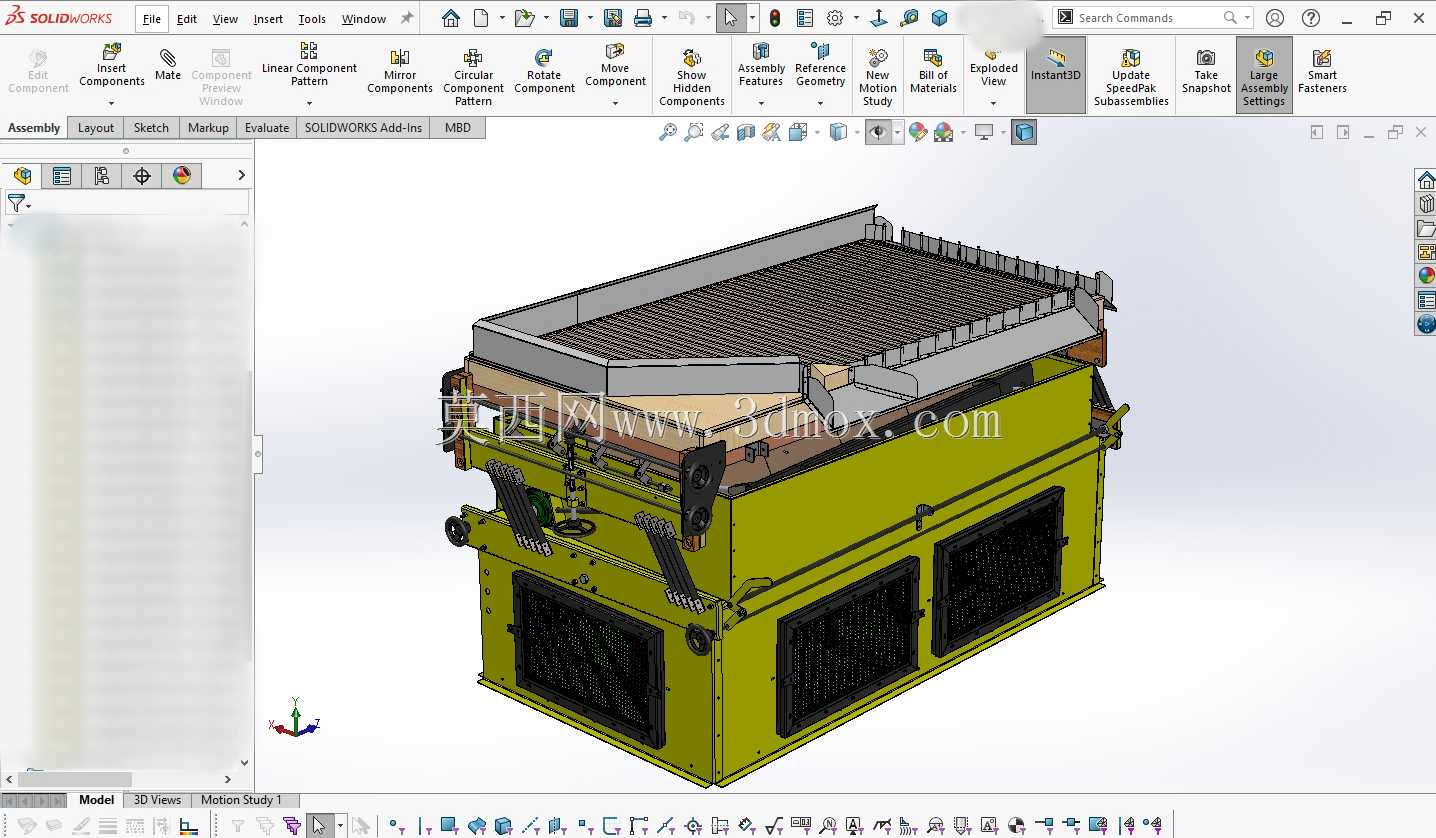

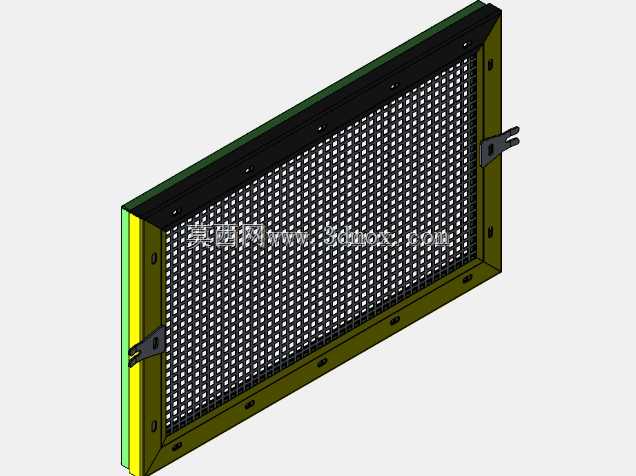

　　从结构设计逻辑来看，这款重力分离设备采用了下置振动驱动+上置倾斜分选台面的布局，设备下部的箱体结构集成了振动源安装位与风道接口，两侧预留的通风格栅配合内部风室结构，可将均匀气流从台面下方垂直向上输送，让台面上的物料在振动与上升气流的共同作用下形成分层：密度大的物料沉在料层底部与台面直接接触，受台面振动的摩擦力作用向台面高端移动，密度小的物料浮在料层上部，在重力与气流推力作用下向台面低端滑移，最终在台面不同位置的出料口完成分别收集，实现连续化的分选作业。

　　台面部分采用了带格栅的冲孔筛面结构，边缘设置的挡料围边可避免物料在振动过程中从侧边洒落，筛面的倾斜角度可通过侧边的调节机构进行微调，适配不同密度差、不同粒径的物料分选需求，调节范围覆盖了常见谷物、种子、工业颗粒料的分选参数区间，无需更换筛面即可完成多品类物料的适配调整。设备下部的箱体采用框架式焊接结构，外部覆盖的护板既可以隔绝内部风道的气流泄漏，也能对内部的振动传动部件形成防护，避免生产过程中粉尘进入传动结构造成磨损，箱体底部预留的安装脚位可直接与生产线的机架做螺栓固定，安装时需保证台面的横向水平度偏差控制在允许范围内，避免因设备倾斜导致料层分布不均影响分选精度。

　　从安装边界来看，设备主体的长宽尺寸适配中小型散料处理生产线的工位布局，设备上方需要预留足够的进料接口安装空间，侧面需要预留调节机构的操作空间与出料溜槽的连接位置，下部需要预留风道与风源设备的连接空间，整体安装不需要额外做复杂的混凝土基础，直接固定在生产线的型钢机架上即可，配套的风源设备需要根据设备的处理风量匹配风压参数，保证上升气流的均匀性，避免出现局部风量过大或过小导致的分选精度下降问题。

　　在实际生产应用中，这类重力分离设备可单独使用完成单一的分选工序，也可与前端的提升设备、初清筛，后端的精选设备、计量包装设备组成完整的散料处理生产线，相比传统的人工分选、水选工艺，干法重力分选不需要水资源参与，不会对物料造成二次污染，也不需要后续的烘干工序，能耗更低且分选效率稳定，设备的易损件主要为台面筛网与振动传动部件的减震元件，日常维护仅需要定期检查筛面的堵塞情况、减震元件的老化程度，维护成本较低，可适配长时间连续生产的作业需求。

　　设计过程中针对振动参数的匹配做了多轮验证，振动频率与振幅的参数组合既保证了料层能够快速松散分层，又避免了振幅过大导致的物料跳离筛面、分层紊乱问题，风室内部的导流结构做了等压设计，保证整个筛面的上升气流速度偏差控制在合理区间，避免出现局部区域风量过大将重料吹起、局部风量过小无法让轻料悬浮的问题，设备两侧的振动支撑采用了对称布局，保证设备运行过程中振动方向稳定，不会出现偏摆导致的物料走偏问题，出料端的多个出料口可根据实际分选需求调整挡板位置，灵活调整不同密度物料的出料区间，适配不同分选精度要求的生产场景。
