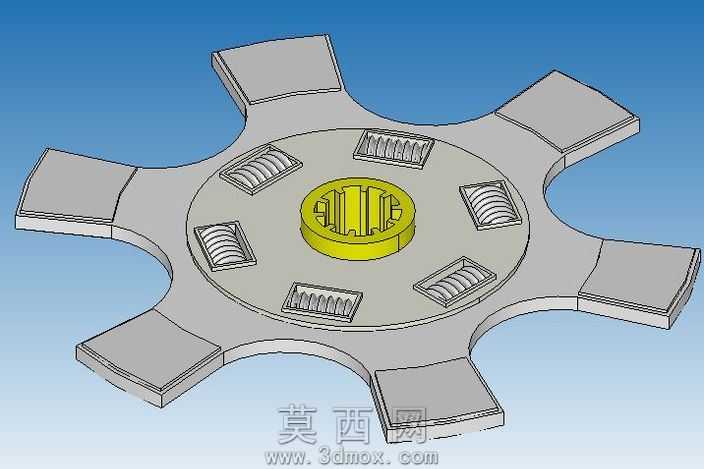

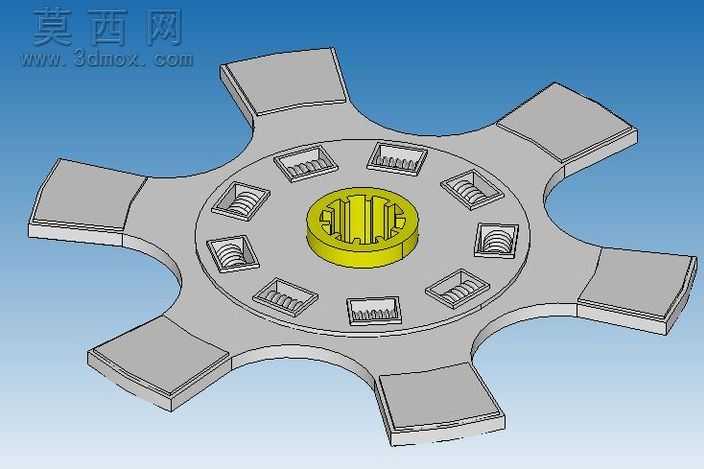

六和九弹簧离合器结构三维设计

本作品为多弹簧布局的离合器三维结构设计，采用三维建模软件完成全参数化实体构建，整体结构围绕动力接合与分离的核心功能展开设计。建模过程中首先完成中心花键毂的特征创建，精准还原内花键的齿形轮廓与尺寸参数，保证其与动力输入轴的配合精度，花键毂采用金属材质渲染，呈现出合金结构钢的哑光金属质感，边缘做倒角处理还原真实机加工特征。围绕中心花键毂，环形阵列布置六组与九组不同规格的圆柱螺旋压缩弹簧，建模时严格按照弹簧节距、簧丝直径、自由高度参数生成螺旋扫描特征，弹簧表面做镀锌防锈的材质渲染，呈现亮银色金属光泽，弹簧安装位的定位槽与压盘凸台精准配合，保证弹簧压缩过程中不会出现偏斜卡滞。离合器从动盘主体采用冲压钢板的材质表现，盘面做平整的哑光灰渲染，八个向外延伸的传动凸耳均匀分布在盘体外缘，凸耳表面做摩擦层贴合面的特征处理，还原摩擦片安装的定位结构。盘体上的弹簧安装槽采用沉槽设计，槽边做圆角过渡避免应力集中，建模时对槽体与盘体的衔接处做了加厚处理，提升结构强度。渲染阶段采用蓝白渐变的工业展示背景，搭配柔和的环境光与定向补光，清晰呈现各部件的装配关系与结构细节，对弹簧与花键毂的衔接处做光影强化，突出弹簧预紧状态下的装配关系。设计过程中充分考虑离合器的工作特性，通过多组弹簧的均匀布置保证压盘压紧力的周向均匀分布，避免接合过程中出现偏磨问题，中心花键的参数设计兼顾了扭矩传递能力与滑动顺畅性，从动盘外缘凸耳的尺寸设计匹配对应的传动卡槽，保证动力传递过程中的接触强度。整体模型各部件间保留了合理的装配间隙，还原真实离合器的装配关系，可用于离合器结构原理演示、传动系统匹配设计参考等场景。
