曲柄滑块运动转换机构三维结构设计

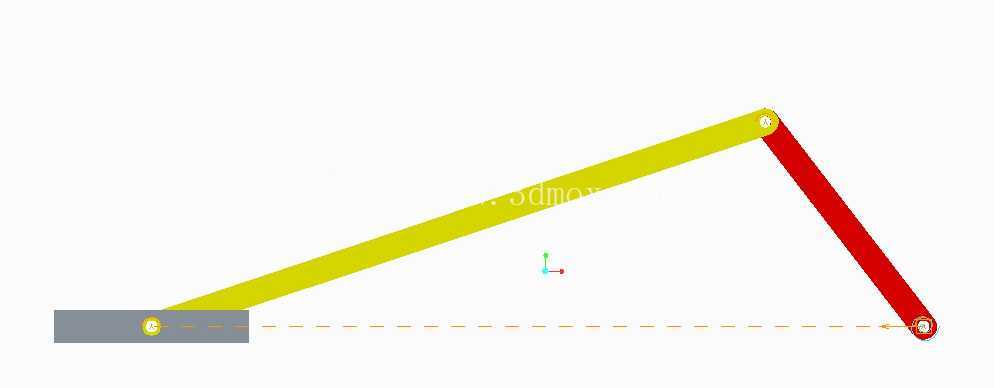

　　在各类需要将旋转运动与直线往复运动做相互转换的机械装备中，曲柄滑块结构是应用覆盖度极高的基础传动单元，从锻压设备的冲压执行端、内燃机的动力输出端，到通用输送线的间歇送进机构、小型工装的往复驱动单元，都能见到这类机构的衍生结构。这套曲柄滑块模型完整还原了偏置式曲柄滑块的核心传动逻辑，建模过程中严格遵循机械原理的运动约束关系，所有铰接副的配合间隙按照常规工业装备的设计公差做了预留，避免运动仿真过程中出现构件干涉或者自由度冗余的问题。

　　从实际应用场景来看，这类结构最常出现在需要连续往复直线动作的工位上，比如小型冲床的滑块驱动部分，通过电机带动曲柄做整周旋转，经由连杆将扭矩传递给滑块，带动滑块沿固定导轨做上下往复的冲压动作，相比气缸直驱的方案，曲柄滑块的运动行程固定，重复定位精度更稳定，不需要额外配置行程开关做位置反馈，长期运行的故障率更低。在内燃机的动力转换环节，这套结构的运动逻辑刚好反向，燃油爆燃推动滑块（活塞）做直线往复运动，经由连杆带动曲柄（曲轴）输出旋转扭矩，是内燃机动力输出的核心结构单元。

　　设计这套结构的时候，首先要确定的是曲柄的回转半径，这个参数直接决定了滑块的最大行程，常规对心曲柄滑块的行程是曲柄半径的两倍，如果是偏置式结构，需要根据偏置距离重新核算滑块的实际行程以及急回特性系数，针对有快速回程需求的工装设备，适当调整偏置量可以有效缩短空回程的时间占比，提升设备的整体运行效率。连杆的长度设计需要兼顾传动角的变化范围，传动角过小会导致铰接位置的受力急剧增大，加快铰接销轴的磨损，常规设计中会将最小传动角控制在40度以上，重载工况下还会进一步放大这个阈值，保证机构运行的传力效率。

　　滑块部分的设计需要匹配安装导轨的截面尺寸，模型中滑块的导向面长度按照行程的1/3做了预留，避免滑块运行到行程端点的时候出现卡滞或者导向精度不足的问题，滑块与连杆连接的铰接孔位置做了局部加厚处理，抵消往复运动过程中铰接位置的交变应力，避免长期运行出现结构开裂。所有铰接位置都预留了标准销轴的安装空间，配合面的公差按照基孔制间隙配合做了设定，既保证转动的灵活性，也不会因为间隙过大产生额外的运动冲击。

　　安装边界方面，曲柄的回转中心位置需要与滑块导轨的中心线保持严格的位置精度，对心安装时两者的垂直度、同轴度误差需要控制在IT7级公差范围内，偏置安装时要严格按照设计值控制偏置距离，误差过大会导致滑块运行过程中出现侧向力额外增加的问题，加快导轨面的不均匀磨损。整个机构的安装基座需要保证足够的刚性，尤其是曲柄回转支座和滑块导轨的安装面，需要做一体化的加工基准设计，避免装配过程中出现基准错位导致的运动卡滞。

　　从运动特性来看，这套机构的滑块运动速度遵循简谐运动的变化规律，在行程的两个端点位置速度为零，中间位置速度达到峰值，设计驱动电机的时候需要根据这个速度变化曲线核算负载扭矩，尤其是在滑块接近行程端点的时候，机构的传力力臂会发生变化，需要预留足够的扭矩余量，避免电机出现堵转问题。针对高速运行的工况，还需要在曲柄位置做动平衡校正，抵消旋转过程中产生的离心惯性力，降低设备运行过程中的振动和噪音。
