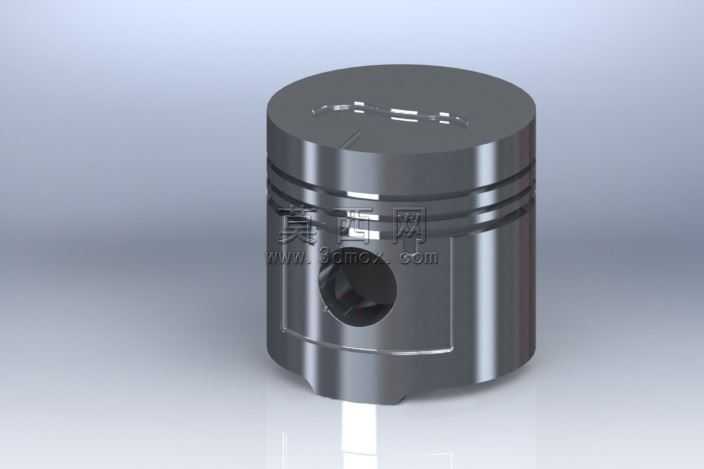

柴油发动机活塞三维结构设计模型

本模型为柴油发动机核心往复运动部件活塞的三维设计成果，建模过程严格遵循柴油机活塞的实际工程设计逻辑，以参数化建模方式完成整体结构搭建。首先从活塞的功能需求出发，确定顶部燃烧室的轮廓形态，针对柴油发动机直喷式燃烧的特性，顶部设计有适配油束扩散的凹坑结构，建模时通过曲面放样、剪切合并完成顶部型面的构建，保证凹坑的过渡圆角、深度尺寸完全匹配柴油机压缩比的设计要求，避免应力集中的同时保障油气混合的空间合理性。活塞头部的环槽结构采用等距阵列结合尺寸约束的方式创建，三道环槽分别对应气环与油环的安装位置，环槽的宽度、深度以及槽岸的高度均按照柴油机热负荷、密封需求设定，油环槽位置额外设计有回油孔结构，通过圆周阵列的方式均匀排布，保证润滑油能够顺利回流至曲轴箱，避免机油窜入燃烧室参与燃烧。活塞裙部的型面设计考虑了热膨胀变形与侧向受力的特性，采用中凸变椭圆的型面处理，建模时通过多截面实体拟合不同高度位置的截面轮廓，保证裙部在工作温度下能够与气缸壁形成均匀的贴合面，既减少往复运动的敲击异响，又能降低摩擦损耗。活塞销座部分采用加强筋过渡结构，将销座与活塞内腔、裙部进行平滑连接，通过圆角处理消除销座位置的应力集中，适配活塞销传递的交变冲击力，销孔内部设计有卡环槽结构，用于安装活塞销卡环，限制活塞销的轴向窜动。材质渲染阶段，针对活塞采用的铝合金铸造材质特性，调整金属材质的粗糙度、反射率参数，还原铝合金活塞经机加工后的金属光泽，环槽、销孔等加工面与裙部非加工面做差异化的质感区分，顶部燃烧室位置添加轻微的积碳质感做效果示意，整体渲染采用柔和的工业产品布光，清晰展现活塞各部分的结构细节与比例关系。整个建模过程完全遵循机械设计的尺寸规范，各结构之间的装配间隙、配合尺寸均预留合理的工程余量，可用于柴油机结构教学、运动仿真演示以及相关零部件的设计参考，完整还原了活塞在发动机工作过程中承受高温高压、完成往复运动传递动力的结构基础。
