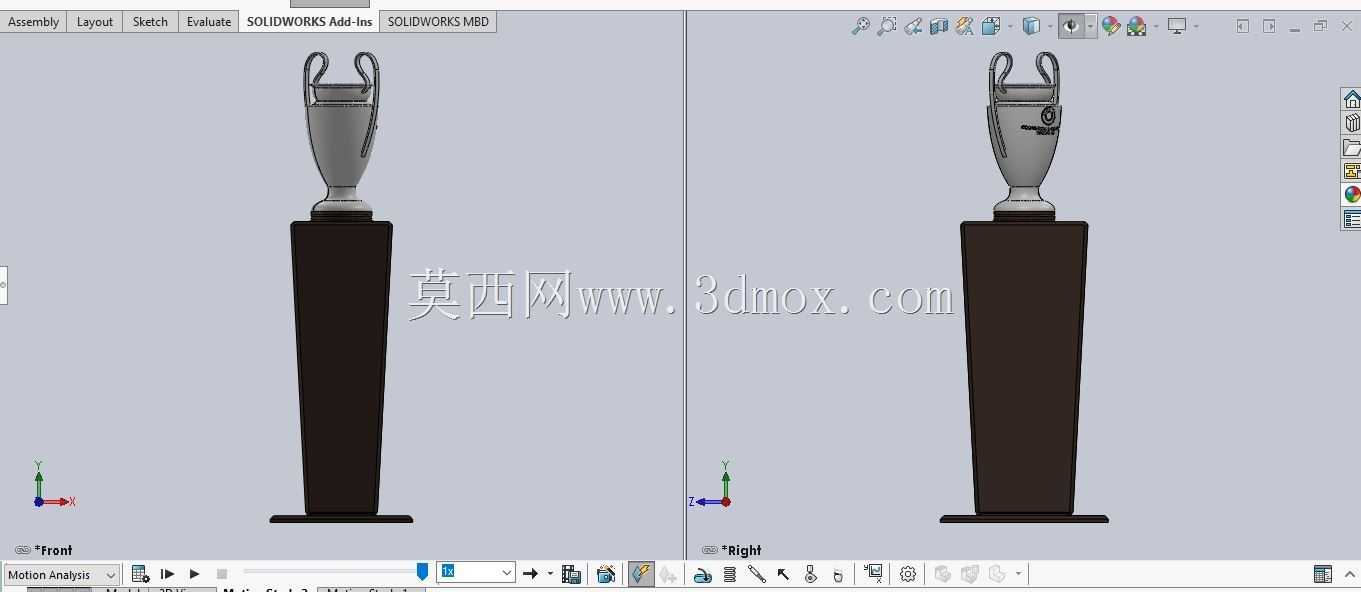

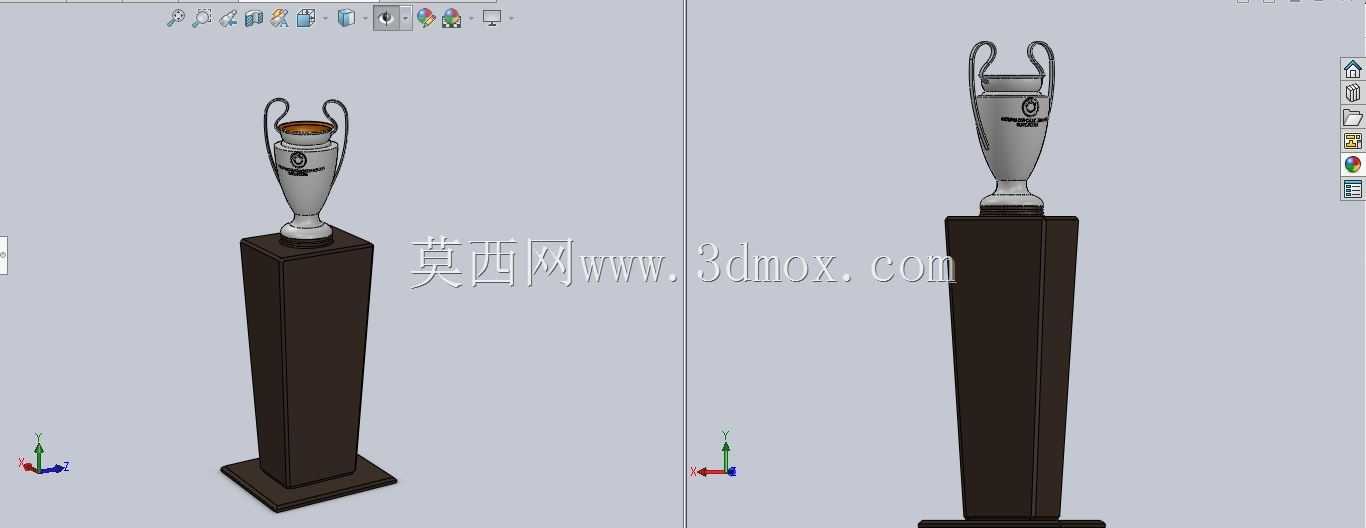

欧洲冠军联赛奖杯高精度三维结构设计

　　本次完成的奖杯三维结构设计，核心围绕赛事颁奖场景的实际使用需求展开，首先明确其核心应用场景覆盖职业体育赛事颁奖环节、体育文化展厅陈列、品牌商业活动展示三大类，不同场景下对结构的强度、外观还原度、安装稳定性的要求各有侧重，因此在建模阶段就做了分场景的结构适配。从实际用途来看，该奖杯作为欧洲足球顶级赛事的荣誉载体，既要满足颁奖时手持传递的便携性，也要满足长期陈列时的结构稳定性，同时还要兼顾不同比例复刻版本的衍生加工需求，比如1:1原版复刻用于官方颁奖及馆藏，缩小比例版本用于周边纪念礼品开发，因此整体结构采用分体式设计思路，将上部杯体与下部底座拆分为两个独立的结构模块，两个模块之间采用定位止口配合，既方便后期不同材质的分别加工，也能保证装配后的同轴度误差控制在0.2mm以内，避免出现杯体倾斜的视觉瑕疵。

　　在产品功能特性层面，首先考虑到颁奖环节中奖杯需要被频繁手持传递，上部杯体的握持区域做了符合人体工程学的曲面优化，把手位置的弧度经过多次调整，保证单手握持时的受力均匀，不会出现硌手或者滑脱的问题；杯体表面的浮雕细节做了0.3mm的凸起高度设计，既能够保证视觉上的细节辨识度，也不会因为凸起过高在搬运过程中出现磕碰掉漆的问题；下部底座采用上窄下宽的锥台结构，底部支撑面的直径占整体高度的1/5，经过重心校核，整体结构的重心落在底座支撑面的中心位置，即使受到15度以内的侧向倾斜外力，也不会出现倾倒的问题，满足展厅陈列时的防倾倒安全要求。

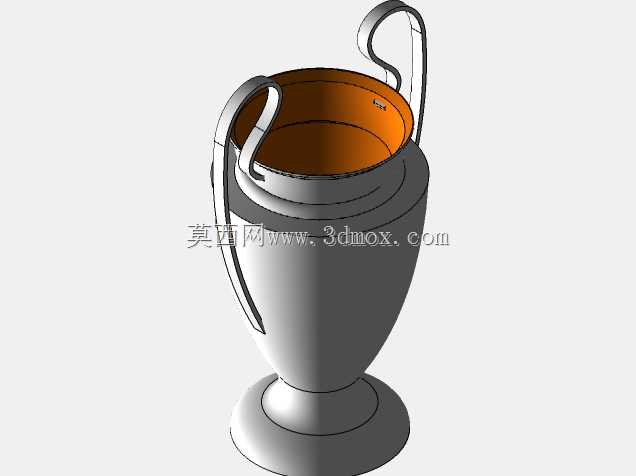

　　设计思路上，首先参考了实物的比例关系，整体高度按照1:1实物尺寸构建，总高度控制在735mm，其中上部杯体高度为415mm，下部底座高度为320mm，杯体最大直径处为145mm，底座底部最大宽度为160mm，所有曲面均采用G2连续的曲率过渡，避免出现曲面折痕影响外观质感。杯体部分的双耳结构采用等壁厚设计，壁厚控制在3mm，既保证金属铸造时的充型完整性，也能控制整体重量，1:1版本的整体重量控制在7.5kg左右，符合颁奖时单人手持的重量承受范围；杯身的装饰线条采用嵌入式结构设计，后期加工时可以采用不同材质的镶嵌工艺，提升整体的质感层次。底座部分内部做了中空的加强筋结构，在底座内部设置了4条纵向加强筋和2条横向加强筋，既能够降低整体的材料消耗，也能保证底座的结构刚性，在受到侧向撞击时不会出现变形凹陷的问题；底座底部预留了3mm深度的防滑垫安装槽，可以粘贴橡胶防滑垫，进一步提升放置时的摩擦力，避免在光滑的展示台面上出现滑移。

　　安装边界方面，分体式结构的装配止口设置在杯体底部与底座顶部的连接位置，止口配合长度为15mm，配合间隙控制在0.1mm，装配时可以采用结构胶粘接固定，也可以在止口位置设置M4的紧定螺钉做可拆卸连接，满足不同使用场景下的装配需求；如果是用于长期固定陈列，还可以在底座底部预留M6的膨胀螺栓安装孔，能够直接将奖杯固定在展示台面上，满足公共展厅的防盗防移位要求。针对不同加工工艺的适配，模型在构建时就做了工艺性优化，比如所有的转角位置都做了R1.5mm的圆角过渡，避免铸造或者3D打印时出现应力集中的问题；所有的拔模方向都统一沿着奖杯的中心轴线方向，拔模斜度设置为1度，满足金属铸造、注塑加工、3D打印等多种加工工艺的生产要求，不需要后期再做工艺性修改。另外针对纪念款的缩小比例模型，模型做了参数化关联设计，只需要调整整体的缩放比例，所有的壁厚、圆角、加强筋结构都会按照比例自动调整，不会出现缩放后结构壁厚过薄无法加工的问题，能够快速衍生出1:2、1:5、1:10等不同比例的版本，适配不同的纪念礼品开发需求。在细节还原层面，杯身的标识浮雕位置经过反复校准，和实物的位置偏差不超过0.5mm，保证外观的还原度，同时浮雕的根部做了R0.5mm的圆角处理，避免加工时出现清根困难的问题，也能提升浮雕结构的连接强度，不会因为轻微磕碰就出现断裂脱落的问题。
