奥古斯塔韦斯特兰山猫直升机外观结构设计

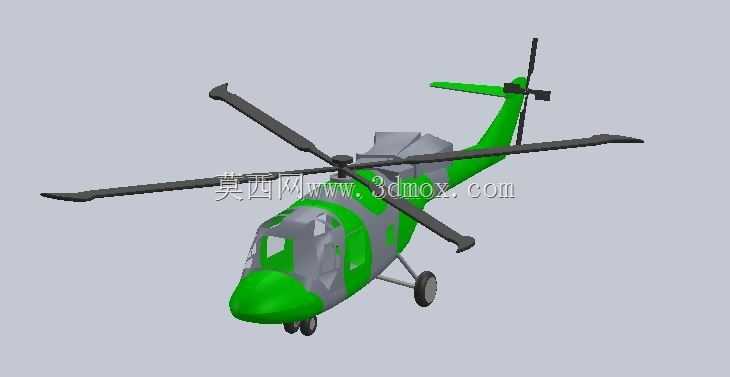

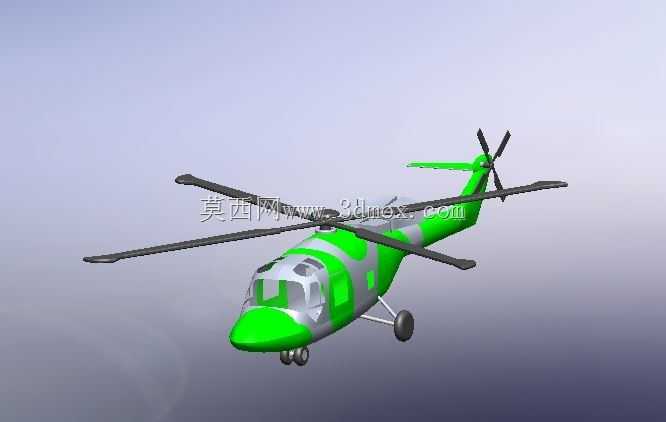

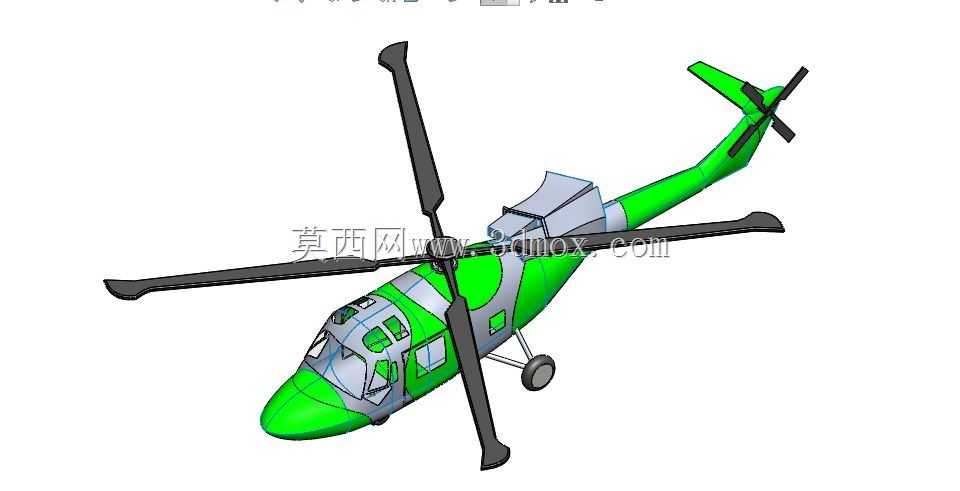

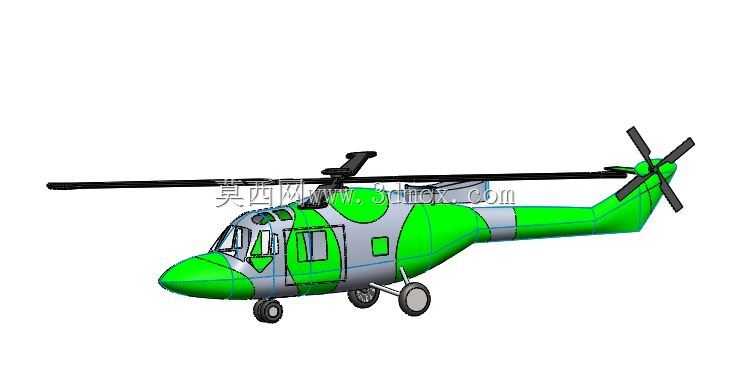

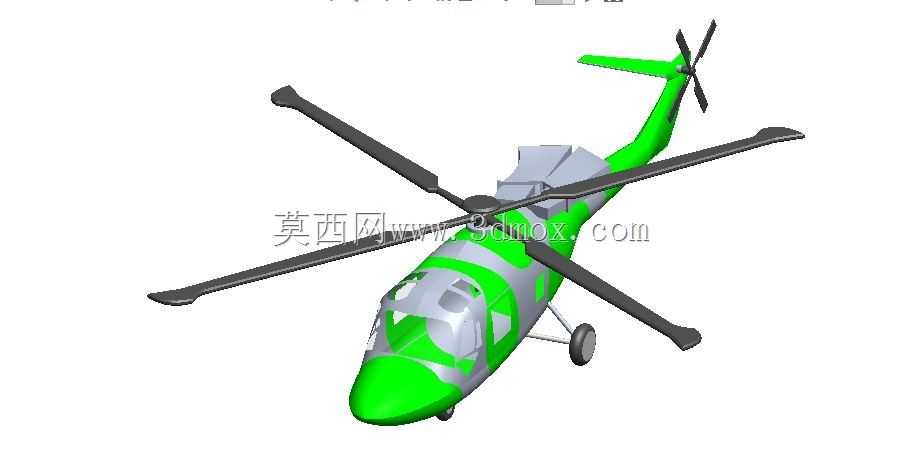

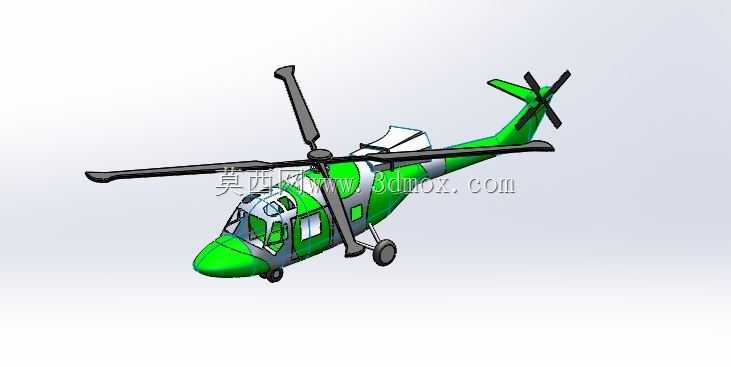

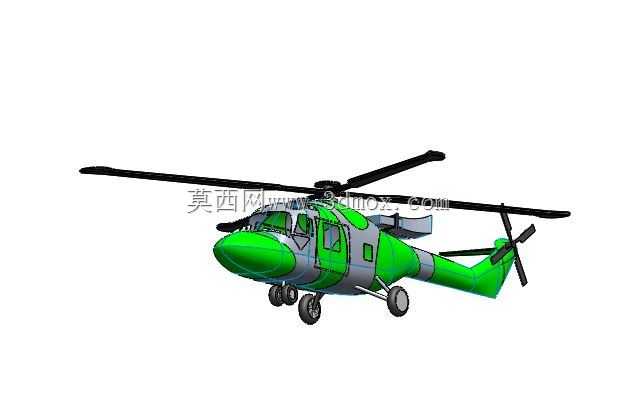

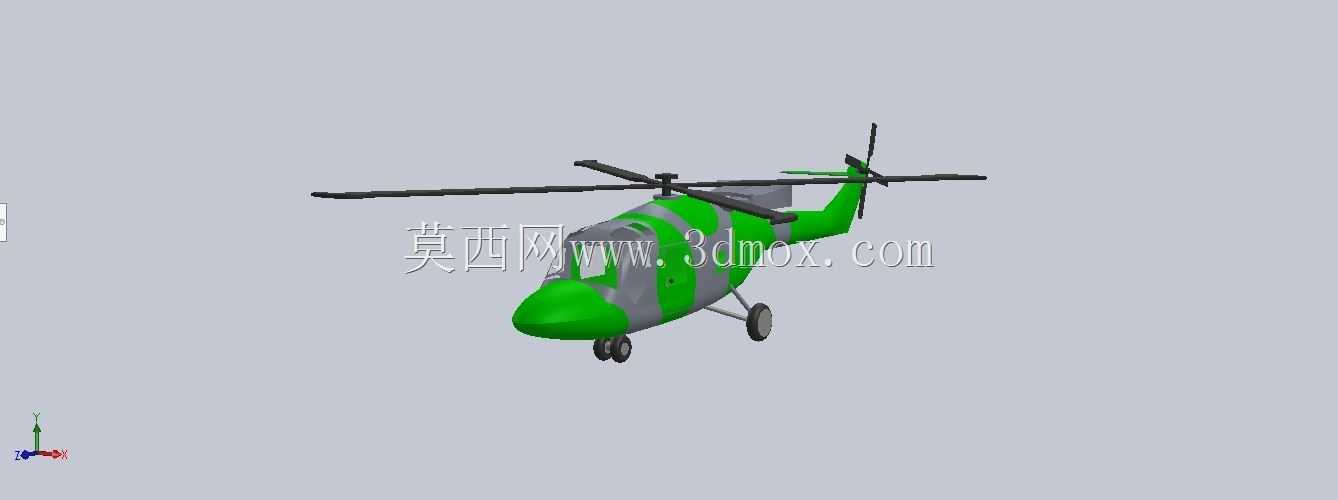

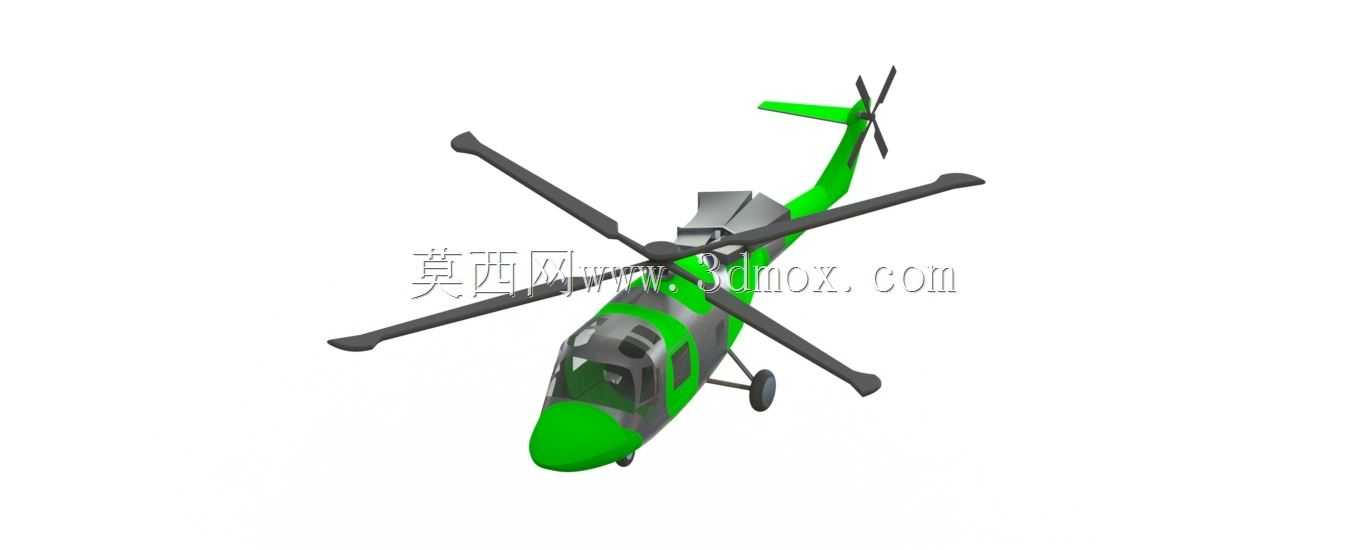

　　本次呈现的山猫直升机三维结构设计，核心围绕多任务通航飞行器的实际使用需求搭建，覆盖军用战术运输、近海搜救、舰载反潜、民用通航作业等多场景的适配性考量。从实际用途出发，山猫直升机本身具备极强的任务拓展属性，可通过加装不同任务载荷，完成舰载反舰引导、战场人员投送、海上遇险人员搜救、高海拔物资吊运等作业，这就要求结构设计阶段必须预留充足的载荷安装接口，同时严格控制整机自重，保证动力冗余度。设计过程中首先明确了主旋翼的安装边界，四叶主旋翼采用大弦长翼型设计，旋翼旋转直径与机身长度的比例控制在1:1.27区间，既保证低空悬停状态的升力效率，也避免旋翼旋转时与尾梁、平尾结构发生干涉，主旋翼桨毂的安装座位于机身顶部重心正上方，

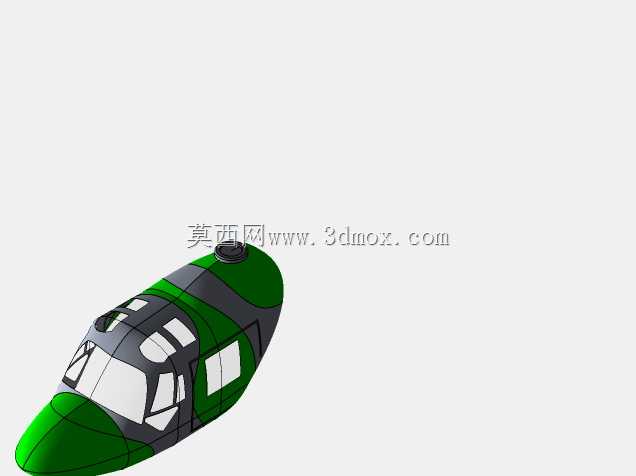

　　保证整机升力中心与重心的偏移量控制在允许范围内，降低飞行姿态控制的配平难度。机身主体采用半硬壳式结构布局，前部驾驶舱采用多块曲面风挡设计，风挡的倾斜角度经过反复校核，既保证正副驾驶的前向、侧向视野覆盖范围，也能降低前飞过程中的气动阻力，驾驶舱后部的乘员舱段预留了任务设备安装空间，侧壁的观察窗位置与乘员坐姿视线高度匹配，方便作业人员观察外部环境。机身下部的滑橇式起落架采用轻量化金属结构设计，两个滑橇的间距与机身宽度比例为0.8:1，着陆时可将冲击力均匀分散到机身下部的承力框上，避免局部应力集中导致结构变形，滑橇的高度经过测算，既保证地面停放时机腹与地面有足够的安全距离，方便挂载副油箱或任务吊舱，也不会因高度过高导致整机重心上移，

　　影响地面滑行与着陆稳定性。尾梁部分采用渐变收窄的流线型设计，从机身中部向后平滑过渡，尾部的三叶尾桨安装在尾梁末端右侧，尾桨的旋转平面与主旋翼旋转平面垂直，可有效抵消主旋翼旋转产生的反扭矩，尾梁末端的水平安定面与垂直安定面的翼型角度经过调整，可在前飞过程中提供足够的航向稳定性，降低尾桨的操纵负荷。设计过程中对机身各段的蒙皮分块进行了合理规划，曲面过渡区域的曲率连续，既减少飞行过程中的气动紊流，也方便后续结构拆分加工，各舱门的安装位置与铰链布局符合实际使用需求，人员进出通道、设备维护口盖的预留位置都对应内部结构的承力点，避免开口导致整体结构强度下降。从安装边界来看，整机的最大宽度由主旋翼旋转直径决定，机身主体的最大宽度不超过2.1米，

　　可适配多数舰载机库、通航机场停机位的尺寸要求，尾梁末端的高度与主旋翼桨毂的高度差控制在合理范围，地面停放时不会出现尾部擦地的风险。整个结构设计过程中，各部件的连接关系都严格按照实际飞行器的装配逻辑搭建，旋翼系统的转动副、起落架的固定连接、尾翼与尾梁的安装定位都符合工程实际，既可以作为飞行器结构教学的演示模型，也能为同级别轻型直升机的概念设计提供结构参考，帮助设计人员快速梳理旋翼飞行器的整体布局逻辑，校核各部件的位置干涉情况，验证不同布局下的重心分布合理性。
