虚拟现实头戴设备与双手交互控制器结构

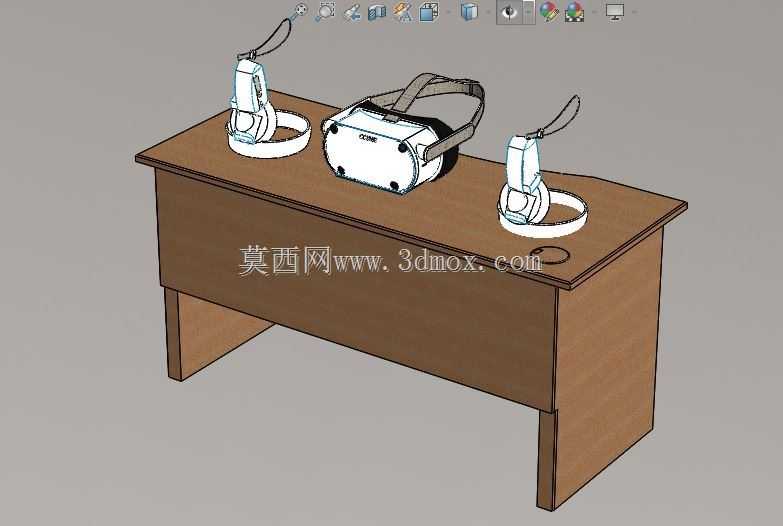

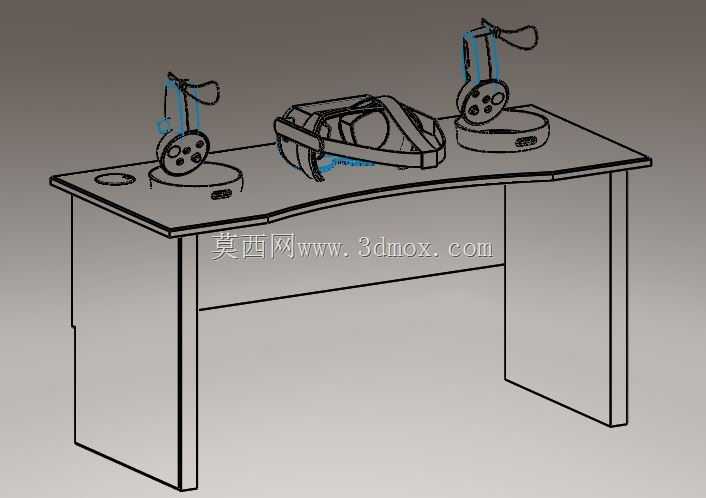

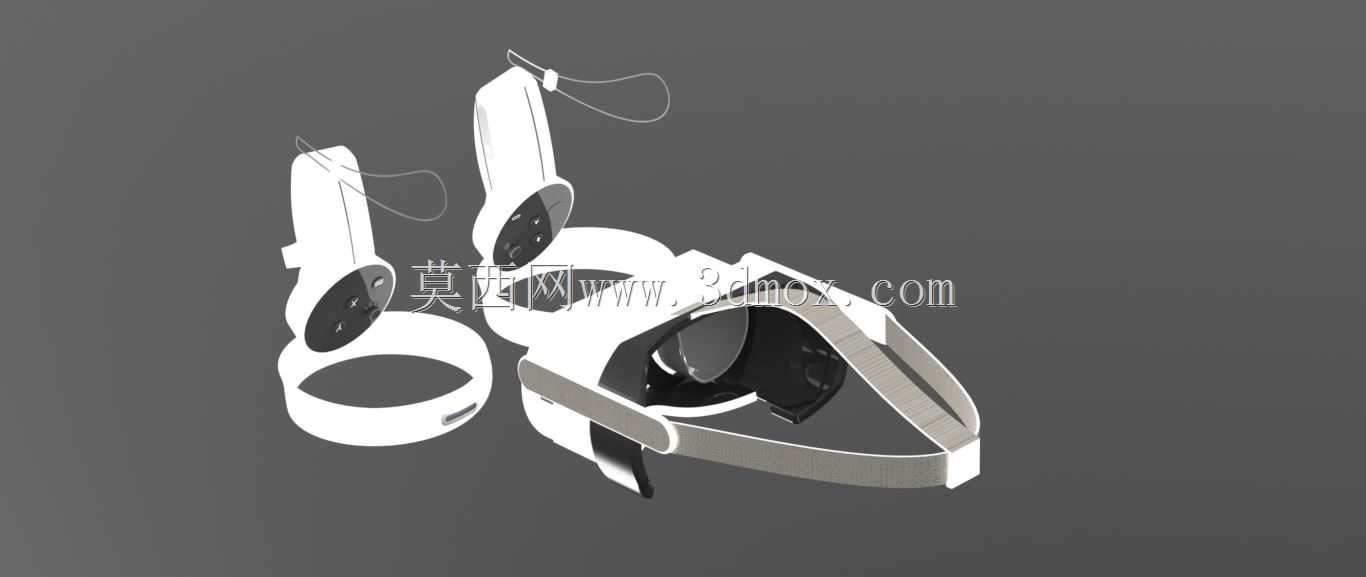

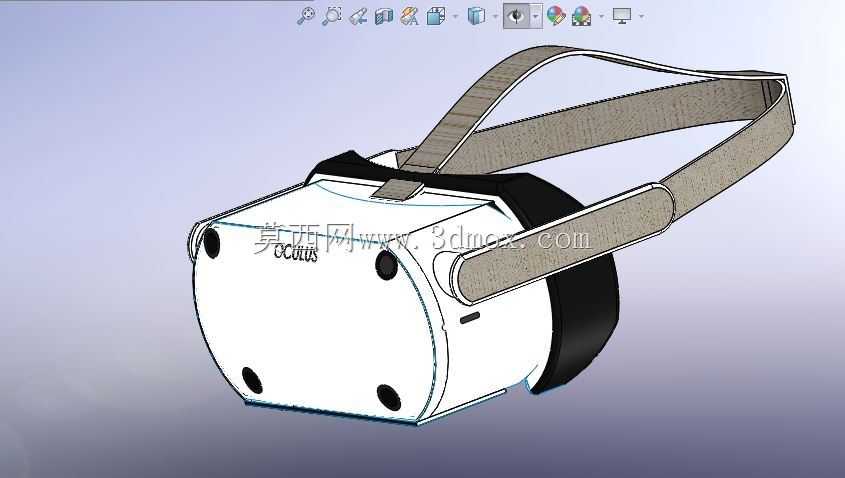

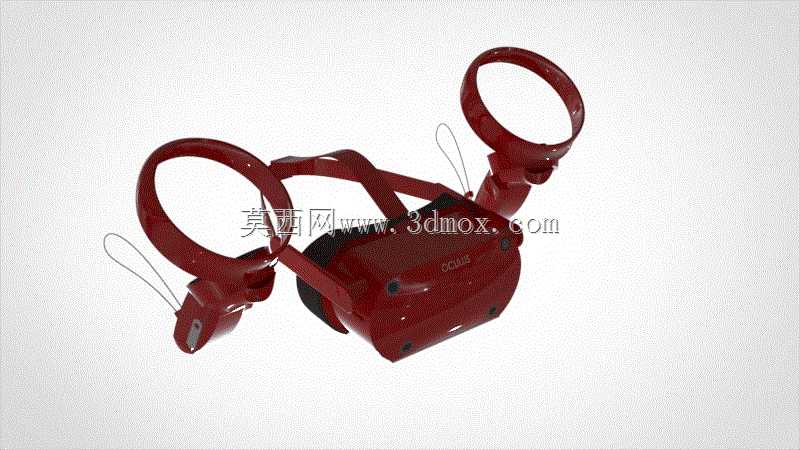

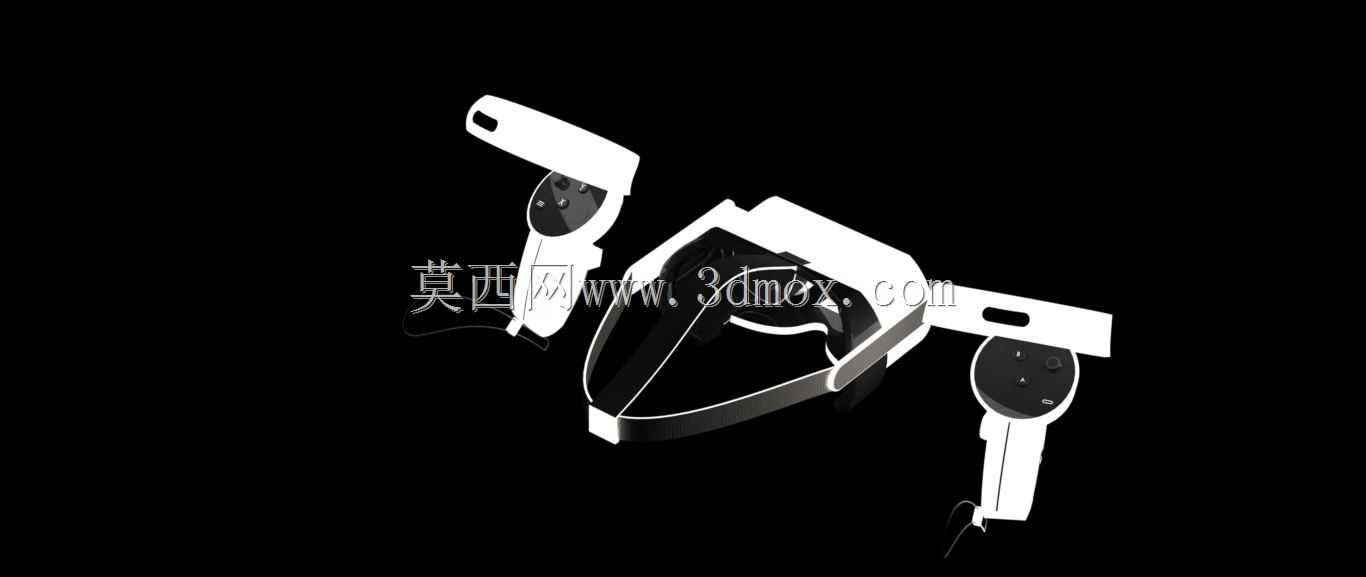

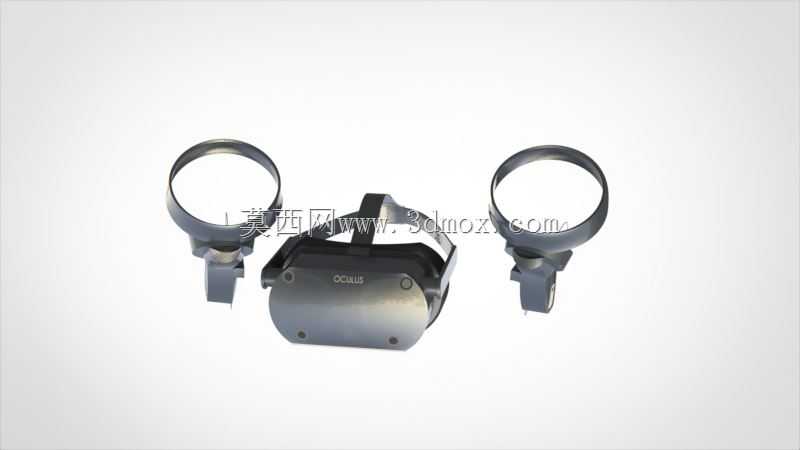

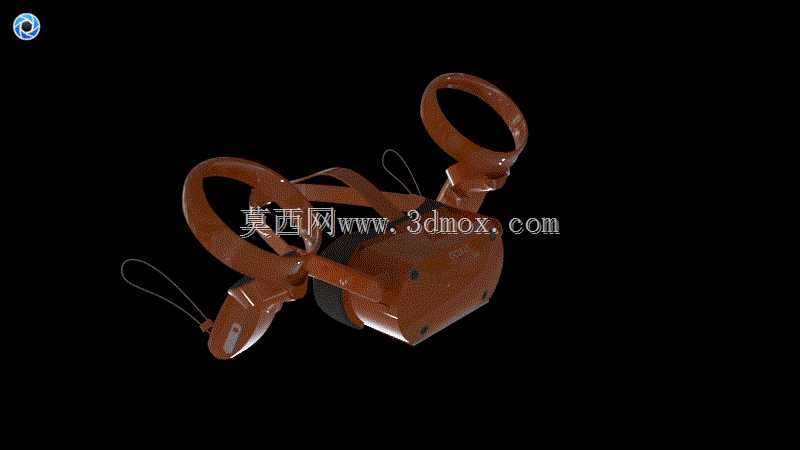

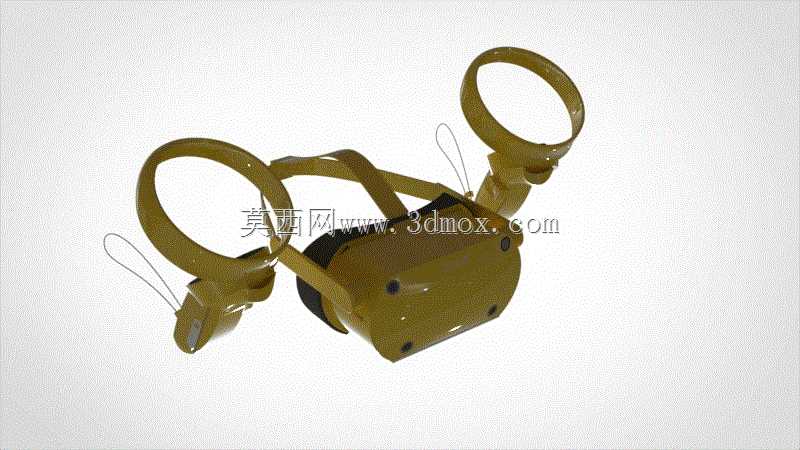

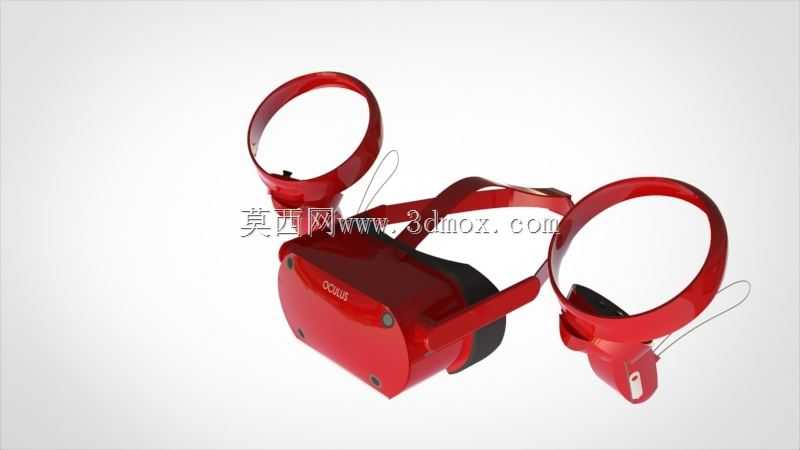

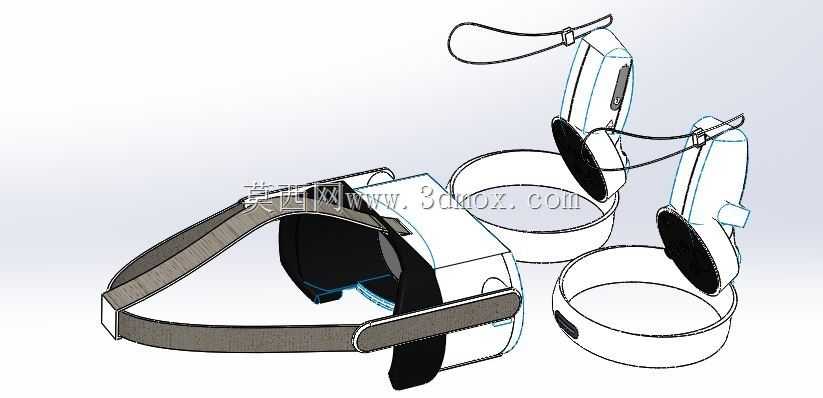

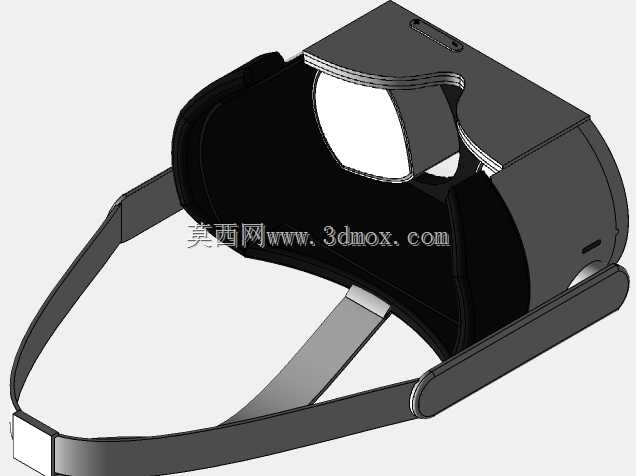

　　这套结构对应的是消费级虚拟现实交互终端，核心覆盖头戴显示主机与一对对称式手持控制器，在结构设计阶段需要同时兼顾佩戴受力、操作握持、光学元件排布与无线信号传输的多重约束。先从头戴主机部分说起，其主体采用一体化包覆式壳体，前侧腔体预留了光学镜头、显示面板与传感模组的安装位，壳体边缘做了贴合面部轮廓的弧面过渡，用于后续装配泡棉衬垫，分散长时间佩戴时的面部压力，避免局部应力集中造成的压痕。头带连接结构采用双侧铰接设计，铰接轴预留了阻尼调节的装配间隙，可适配不同头围尺寸的佩戴需求，顶部的辅助绑带挂点做了加强筋处理，能够承受主机整体重量带来的长期拉扯，避免使用过程中连接位断裂。主机壳体上的开孔排布经过多轮调整，除了前置的追踪摄像头开孔，

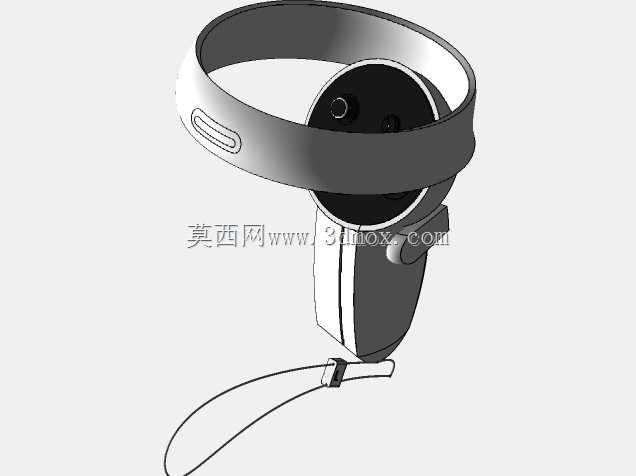

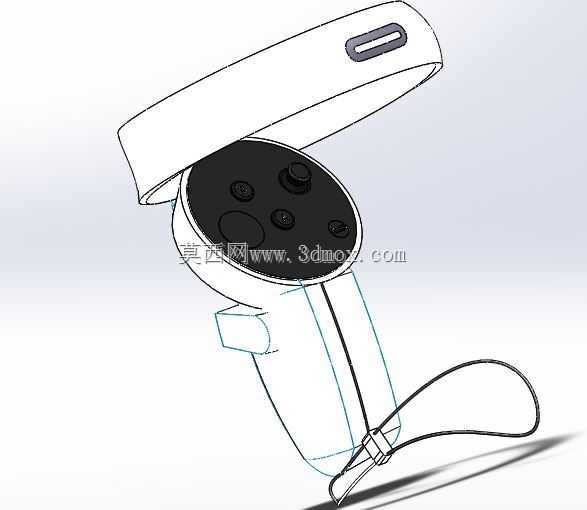

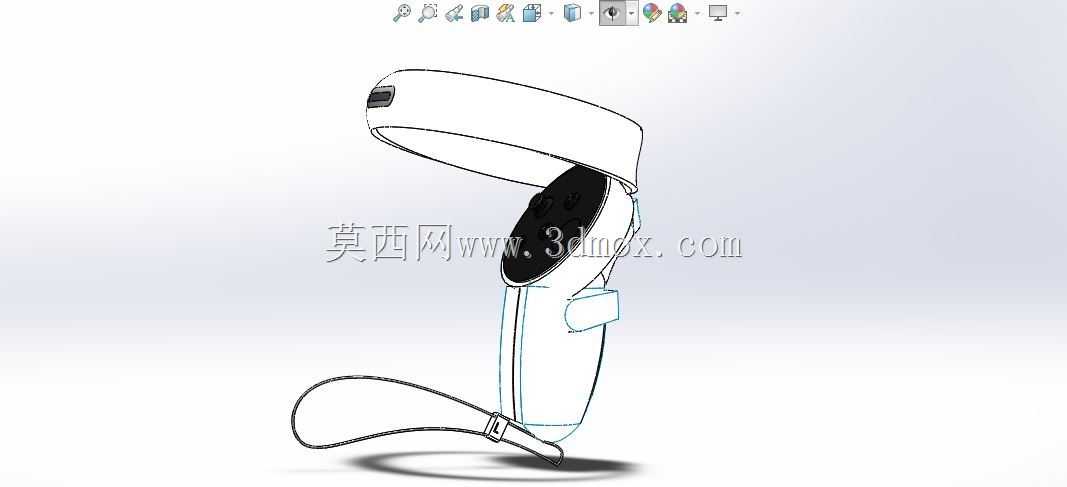

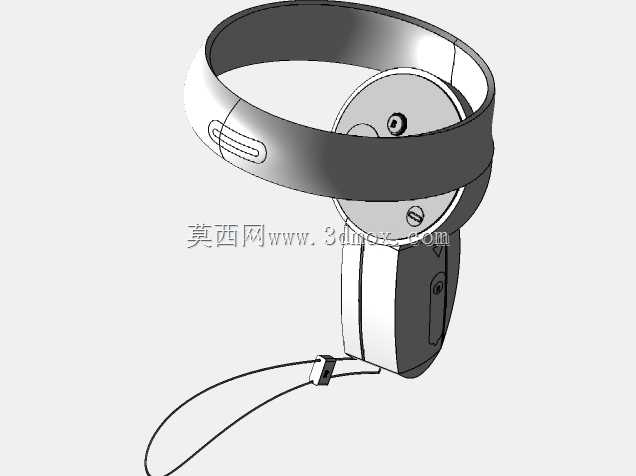

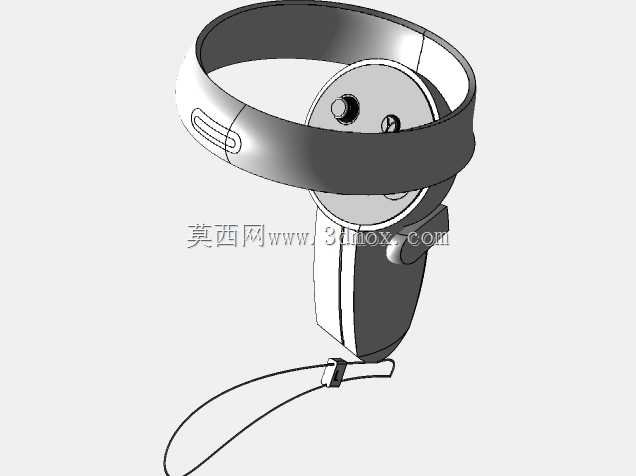

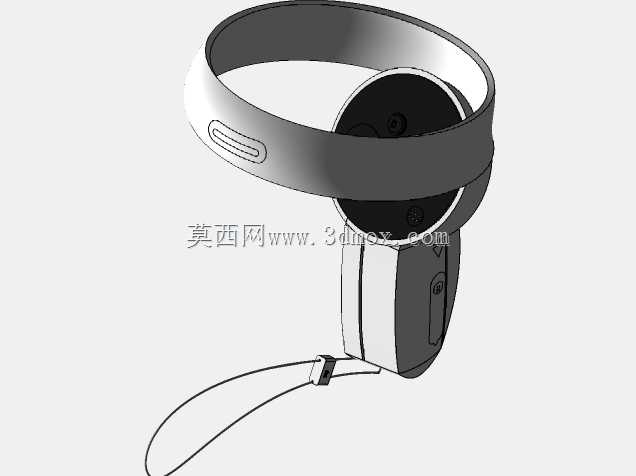

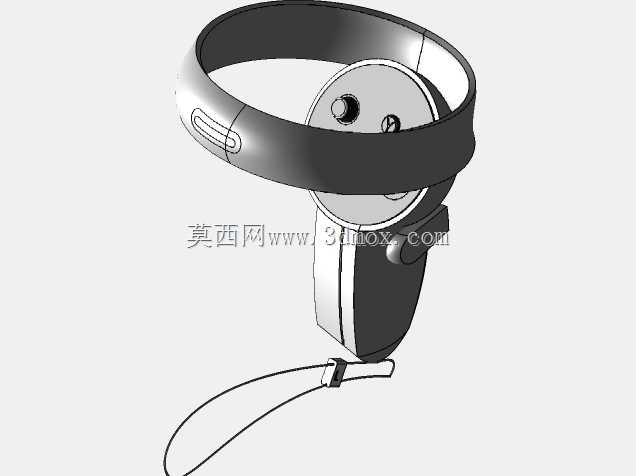

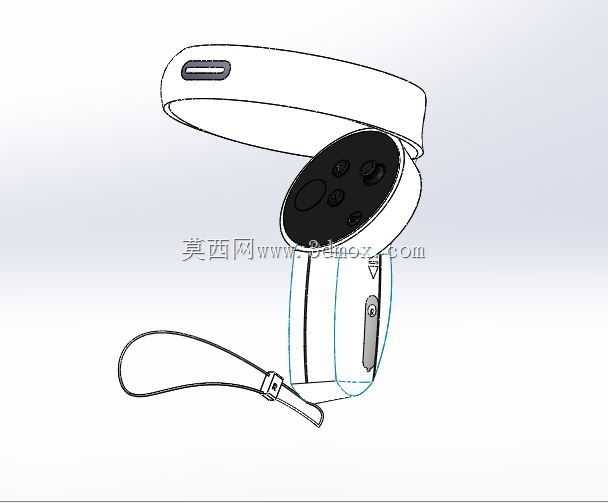

　　侧面还预留了散热风道的进出风口，避免内部计算芯片、显示模组长时间工作积热，同时开孔位置避开了内部天线的净空区，不会对无线传输信号造成屏蔽。再看配套的手持控制器，整体采用环形追踪圈加握持手柄的结构布局，环形圈内部预留了红外LED灯珠的安装槽位，用于外部定位基站捕捉控制器的空间位姿，环形圈与手柄主体的连接位做了圆弧过渡加厚处理，因为日常使用中这个位置最容易因为磕碰、掉落出现断裂，加厚结构内部还设计了交叉加强筋，在不增加整体壁厚的前提下提升抗冲击性能。握持手柄部分的曲面完全贴合人手自然握持的掌指轮廓，按键排布对应拇指、食指的自然活动范围，扳机键的转轴位置做了扭簧安装槽，预留了0.5mm的按键活动间隙，保证按压反馈清晰同时不会出现松垮晃动。

　　手柄尾部预留了挂绳安装孔，孔位做了金属衬套的嵌装位，避免挂绳长期拉扯造成塑料壳体开裂。在装配边界上，头戴主机的左右宽度控制在适配多数人瞳距调节的范围内，前后厚度预留了显示面板与透镜的调焦行程空间，头带完全展开后的最大内径适配62cm以内的头围尺寸，收拢后可缩小至48cm，满足不同年龄段用户的佩戴需求。控制器的环形圈外径控制在120mm以内，握持手柄的直径在35mm左右，适配多数成年人的手掌握持尺寸，手柄内部的电池仓预留了标准5号电池或者定制锂电池的安装空间，仓盖采用卡扣式连接，卡扣的扣合量设计在0.8mm，既保证日常使用不会意外松脱，更换电池时也不需要过大的按压力度。从实际应用场景来看，这套结构可用于消费级VR娱乐、虚拟实训教学、

　　工业仿真操作等多个场景，结构设计上充分考虑了日常使用中的跌落、拉扯、长时间佩戴等实际工况，所有的连接位、受力位都做了对应的强度补强，壳体壁厚控制在1.8mm-2.2mm之间，既保证整体结构强度，又能控制整体重量，头戴主机整体重量控制在500g以内，单只控制器重量控制在150g以内，避免长时间佩戴、握持造成的肌肉疲劳。在建模过程中，所有的装配止口都做了0.2mm的间隙预留，卡扣位置做了脱模斜度处理，满足后续注塑量产的工艺要求，表面分型线的位置选在视觉不明显的侧面边缘，避免影响产品外观质感。内部的走线槽做了限位卡扣设计，装配时线材可以直接卡入槽位，不需要额外打胶固定，提升装配效率，同时避免线材晃动造成的内部异响。传感模组的安装位做了定位凸台，保证装配后摄像头、透镜的光轴重合度误差控制在0.1mm以内，避免出现追踪偏移、画面畸变的问题。
