手动快速压紧式螺栓焊接定位工装

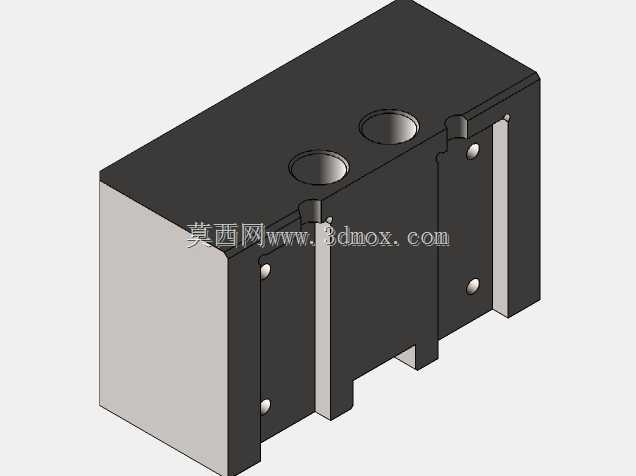

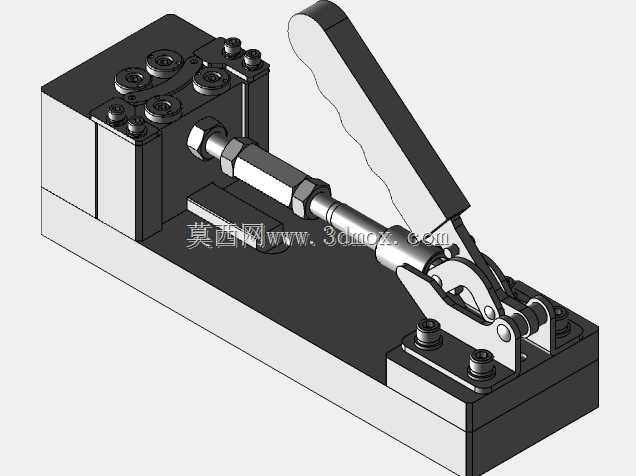

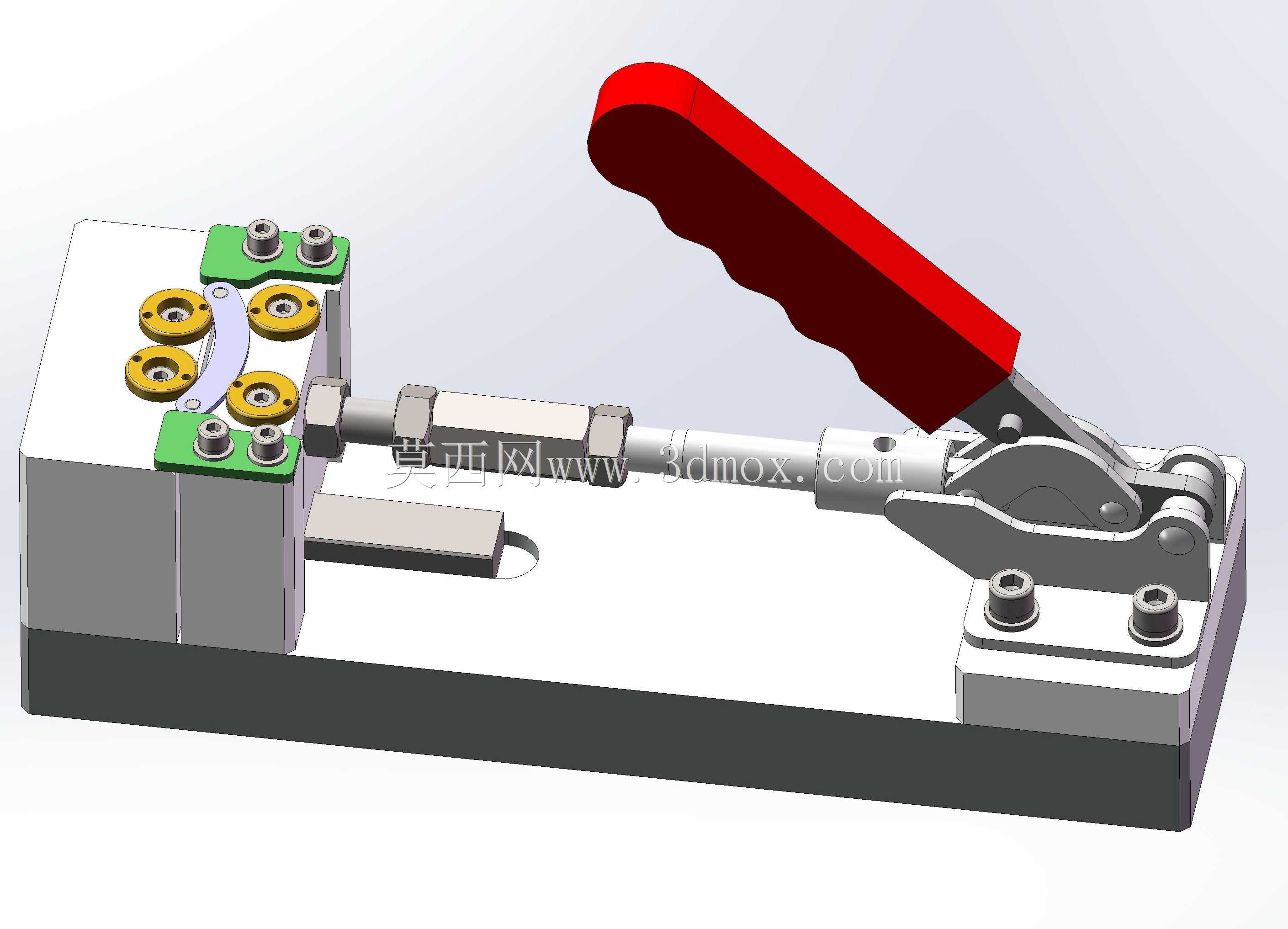

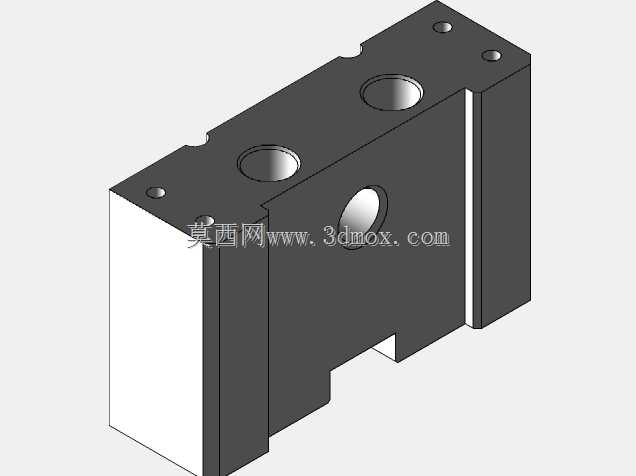

　　这套手动压紧式螺栓焊接定位工装，主要应用于通讯结构件、小型五金零部件的螺栓凸焊、电阻焊工序的工件定位场景，在批量小件焊接生产线上，能替代人工手扶对位的原始操作方式，解决焊接过程中工件移位、螺栓焊偏、焊接后工件垂直度超差的常见问题。工装整体采用铝合金基座搭配钢制定位组件的结构设计，基座底面为平整安装面，可直接通过螺栓锁紧在焊接工作台的T型槽上，整体安装边界控制在长度280mm、宽度120mm、高度150mm范围内，不会占用过多焊接工位的操作空间，适配市面上多数台式电阻焊机、小型自动凸焊机的工作台安装尺寸。

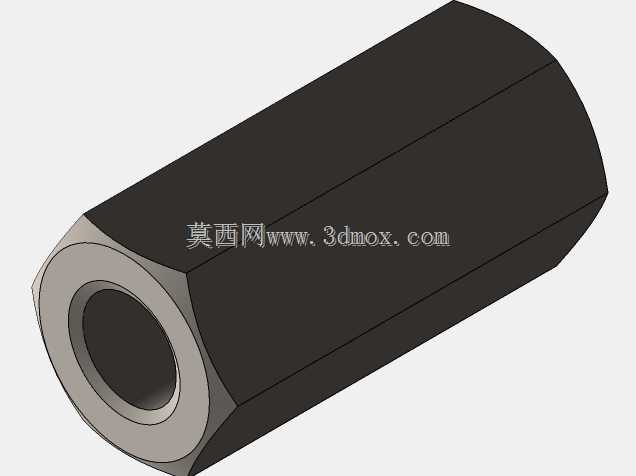

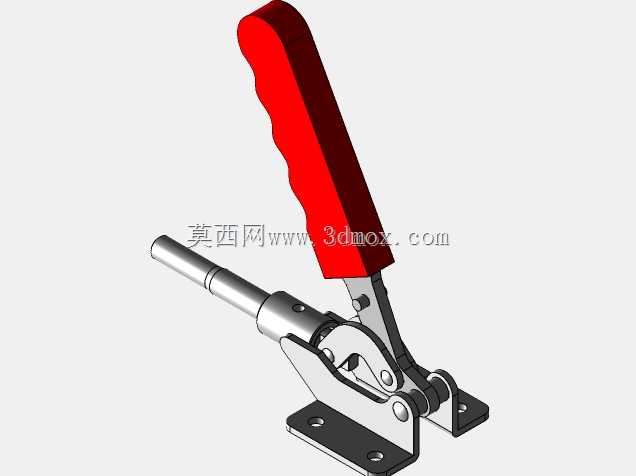

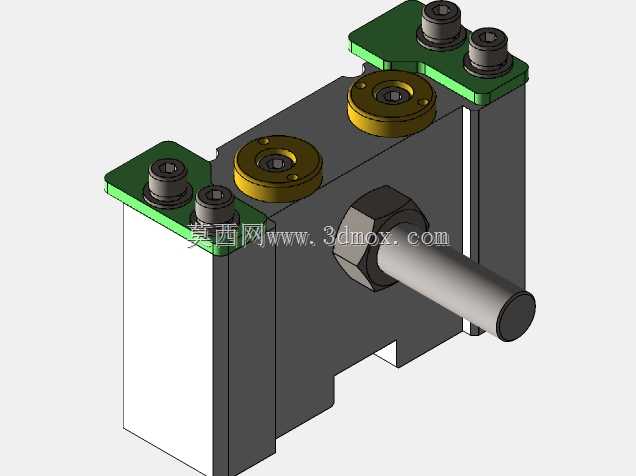

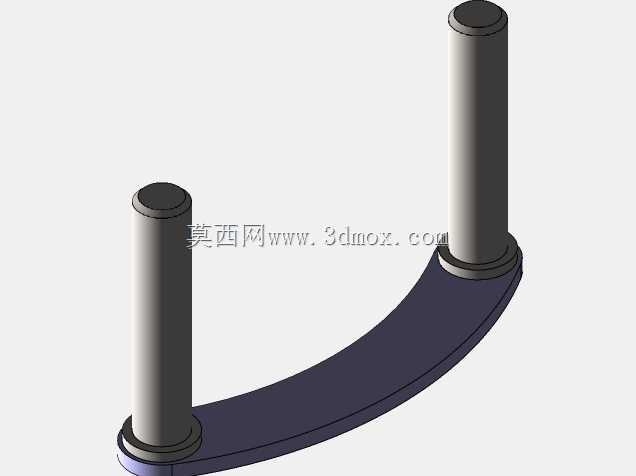

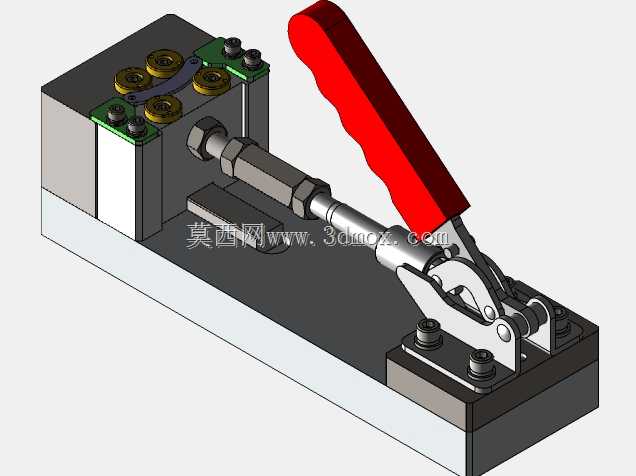

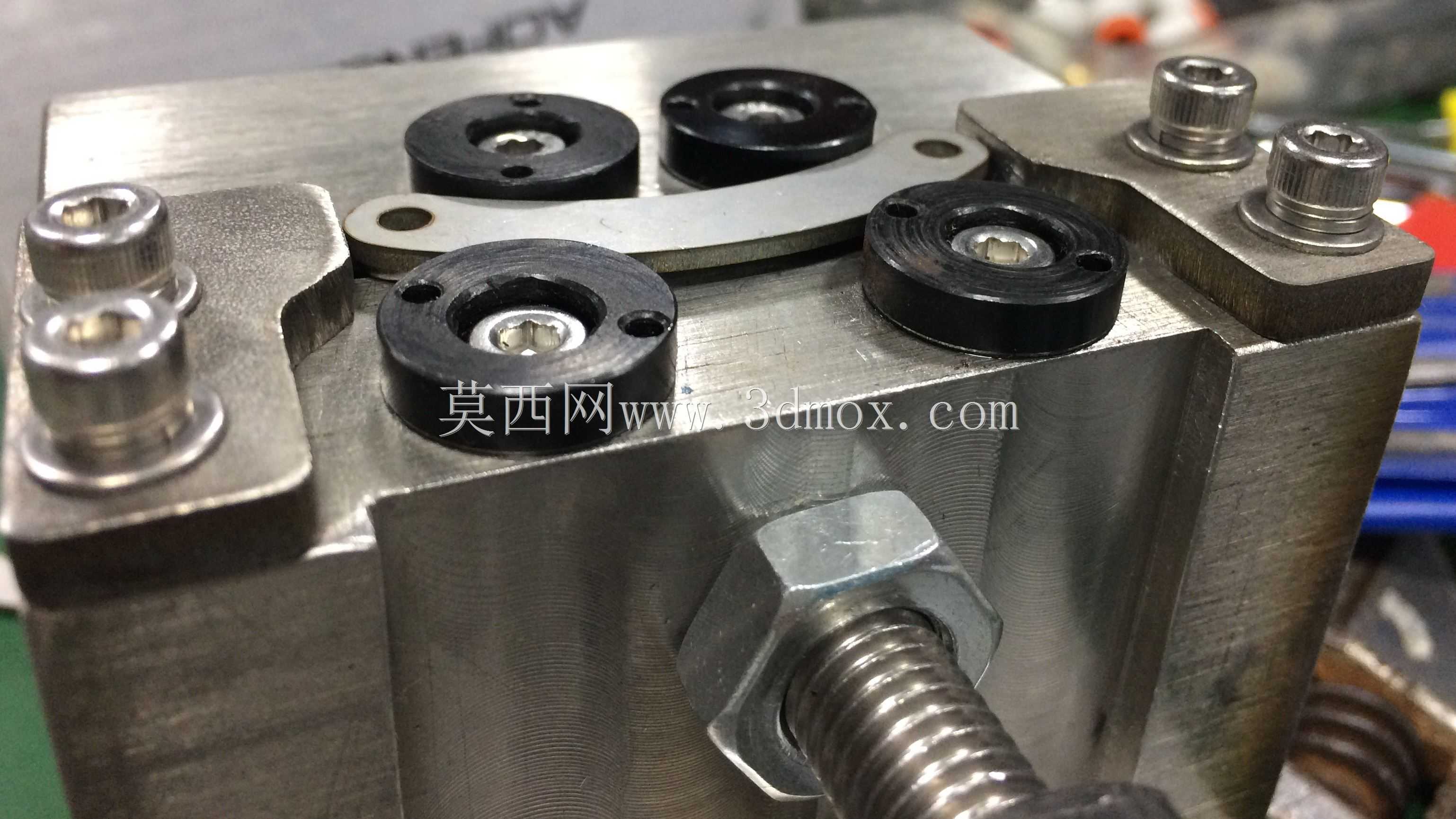

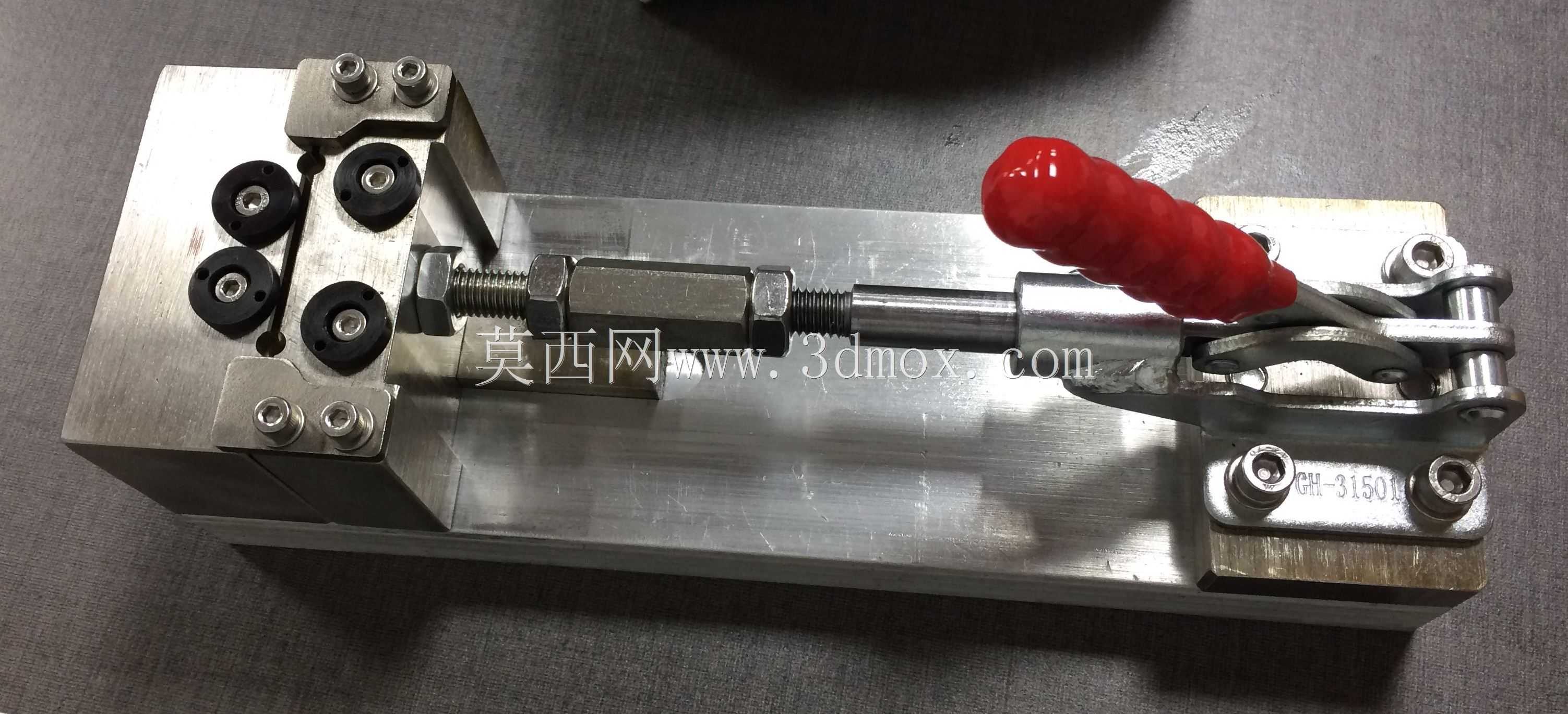

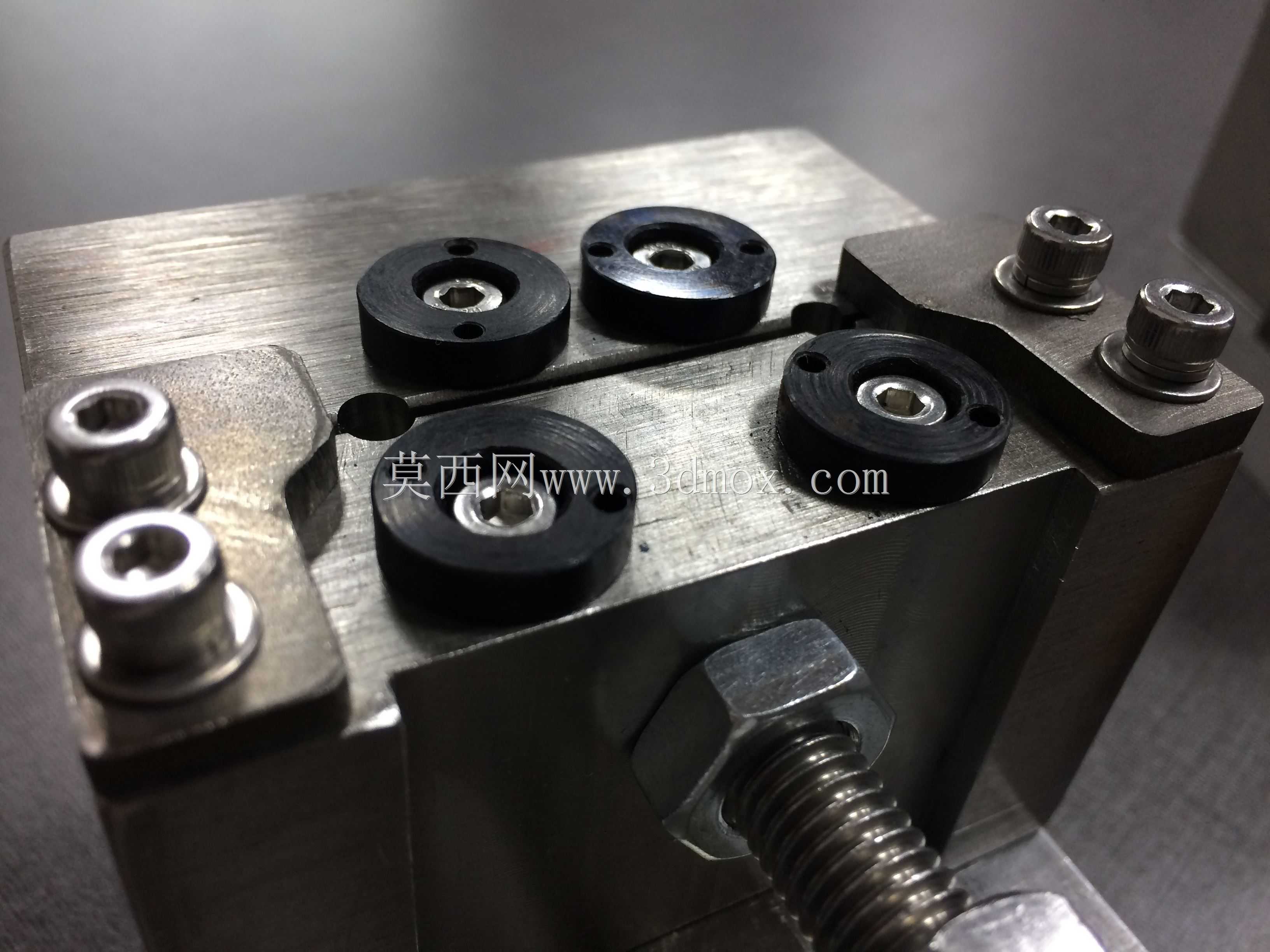

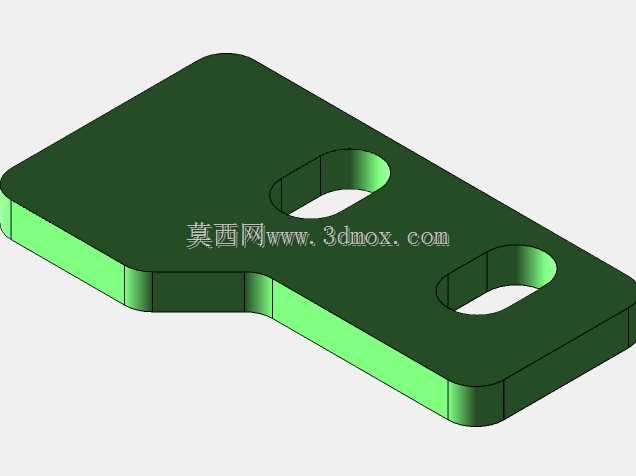

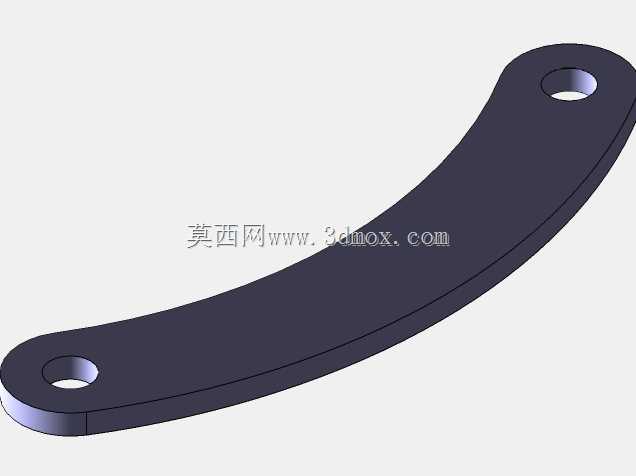

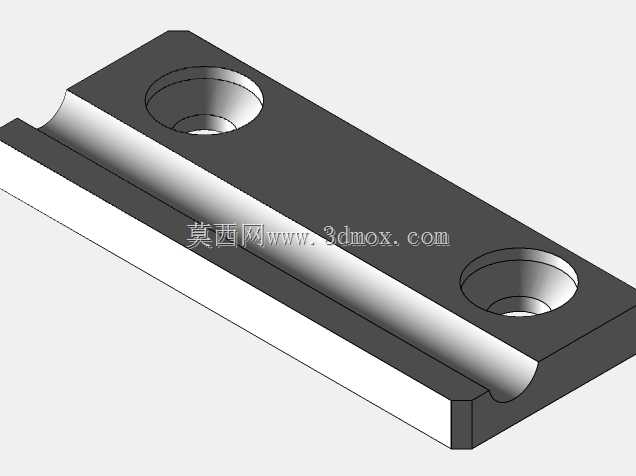

　　从功能结构来看，工装的定位端设置了四个带黑色缓冲垫的定位销座，定位销的位置精度控制在±0.02mm以内，可精准卡接待焊接的工件基体，缓冲垫采用聚氨酯材质，既能避免装夹过程中刮伤工件表面镀层，也能在焊接通电时起到绝缘作用，防止电流分流影响焊接质量。压紧执行端采用了卧式快速夹钳结构，夹钳手柄包裹红色绝缘防滑套，操作人员单手握持即可完成压紧、松开的动作，单次装夹耗时不超过2秒，夹钳前端通过螺纹连接的调节杆与压头相连，可根据待焊工件的厚度差异，旋转调节杆调整压紧行程，适配不同板厚的工件装夹需求，调节杆上配套的锁紧螺母可在行程调整到位后锁死位置，避免长期使用后行程偏移导致的压紧力不足问题。

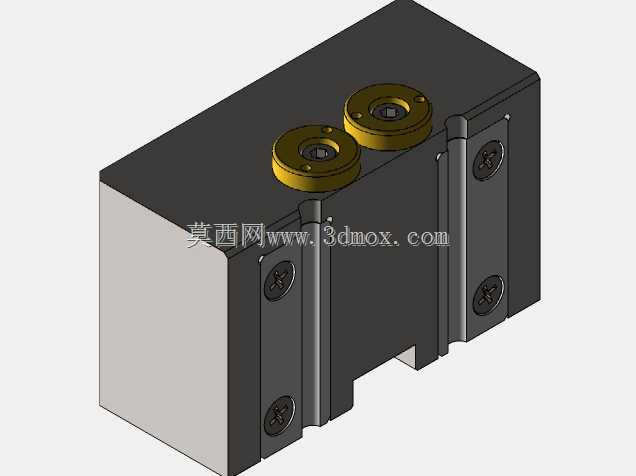

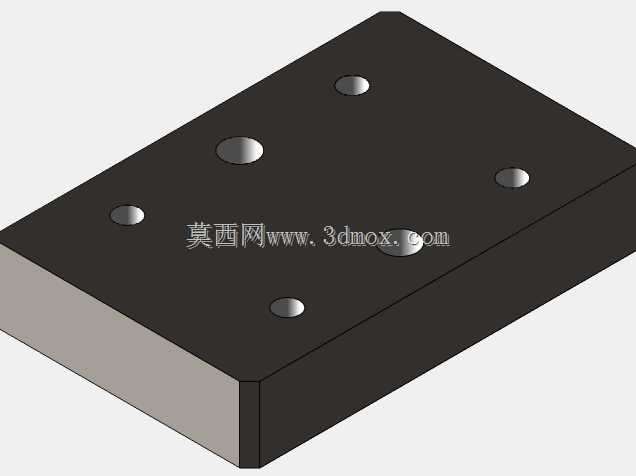

　　设计过程中，重点考虑了焊接工况的特殊需求：所有与焊接回路临近的金属部件之间都做了绝缘隔层处理，避免焊接电流从工装本体分流造成的焊接强度不足、工装表面打火蚀损的问题；定位组件采用模块化设计，每个定位销座都通过内六角螺栓单独固定在基座上，当更换不同规格的待焊工件时，只需拆卸更换对应位置的定位销座，无需重新加工整个基座，大幅降低了多品种小批量生产的工装改造成本；夹钳的安装位置特意偏离焊接正上方区域，给焊枪或焊接电极留出了充足的操作空间，操作人员放置工件、触发焊接开关的动作不会与夹钳结构产生干涉。

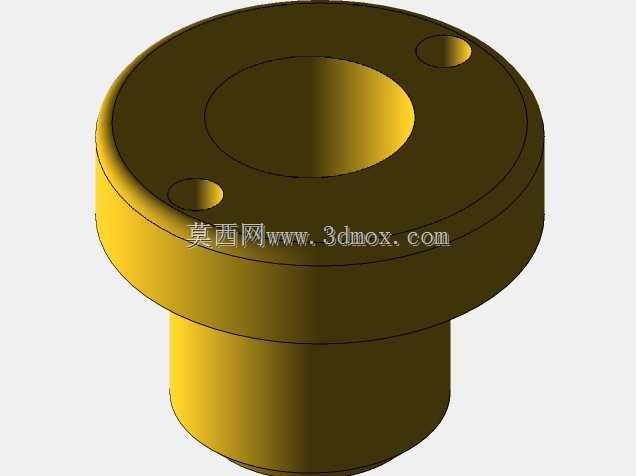

　　实际使用过程中，待焊工件先卡入四个定位销座形成的定位型腔中，确保工件上的螺栓焊接底孔与工装预设的螺栓定位座同轴，随后扳动快速夹钳手柄，压头会平稳压在工件表面，将工件牢牢固定在定位面上，此时即可将待焊接的螺栓放入定位座，启动焊接设备完成焊接作业；焊接完成后反向扳动手柄，夹钳自动复位松开工件，即可直接取出焊好的成品，整个操作流程无需额外的工具辅助，对操作人员的技能要求极低，新员工经过简单培训即可快速上手。工装的所有活动连接部位都预留了润滑注油孔，长期使用时可定期注入少量润滑脂，避免夹钳铰接部位因为焊接飞溅、粉尘堆积出现卡滞问题，基座表面做了硬质氧化处理，抗飞溅粘附能力强，日常清理时只需用钢丝刷扫去表面的焊接飞溅即可，不会损伤基座表面精度。

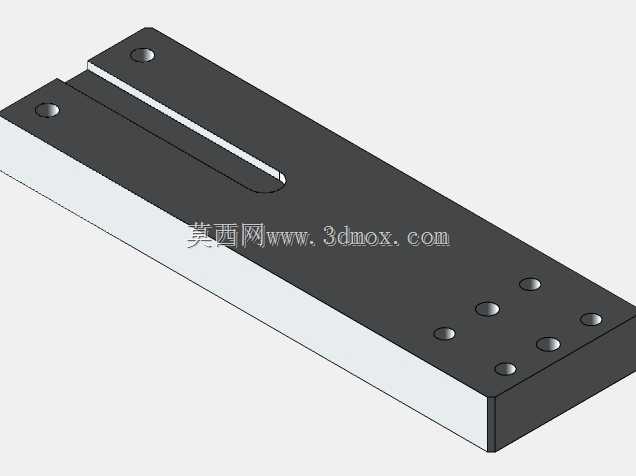

　　在安装适配性上，基座底面设置了两条平行的安装槽，可适配不同孔距的工作台安装要求，无需在工作台上重新打孔，安装拆卸都十分便捷；工装整体重量控制在3.5kg以内，单人即可完成搬运、换位安装，适合多工位轮换作业的生产场景。相较于气动、液压驱动的自动焊接夹具，这套手动工装不需要外接气源、油路，没有额外的管线布置需求，在小型加工车间、临时焊接工位也能直接投入使用，维护成本几乎为零，同时压紧力稳定，能保证每一件工件的装夹定位精度一致，将螺栓焊接的位置度误差控制在0.1mm以内，有效降低后续工件装配时的对位难度，减少因为焊偏导致的工件报废问题。
