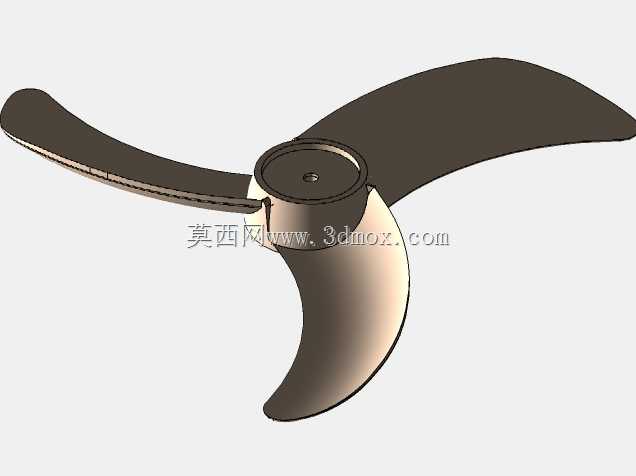

桌面台扇三叶曲面风叶结构设计

　　日常桌面工位使用的小型台扇，核心做功部件就是这套三叶结构风叶，其曲面造型直接决定了近距离送风的柔和度、覆盖范围与运行噪音表现，不同于工业大风机追求高风压的刚性叶片设计，桌面扇的风叶需要兼顾低转速下的送风效率与使用舒适度，避免直吹人体产生的生硬风感。

　　从实际安装边界来看，这套风叶的中心轮毂设置了与电机输出轴匹配的定位孔与紧固位，轮毂直径控制在适配常规200-250mm扇面规格的尺寸，安装时无需额外转接件，可直接卡接在对应规格的桌面台扇电机轴端，叶片外沿的回转直径适配常规桌面扇的前网罩内部空间，预留了足够的安全间隙，不会出现运转时剐蹭网罩的问题。轮毂与叶片的衔接位置做了平滑过渡的加厚处理，避免长期运转产生的应力集中导致叶片根部开裂，提升部件的抗疲劳寿命，日常使用中即使频繁启停、转速切换，衔接位置也不会出现结构形变。

　　设计过程中，首先要匹配桌面场景的使用需求：这类风扇通常放置在距离人体0.5-1.2米的桌面区域，送风不需要过高的风压，重点是让气流以更分散的形式送出，避免集中气流直吹造成的不适。因此三片叶片采用了不等曲率的曲面设计，从叶根到叶梢的扭角逐步变化，叶根位置扭角更大，负责承接电机输出的扭矩带动气流，叶梢位置扭角收窄，减少高速切割空气产生的涡流噪音，同时让推送出的气流沿曲面自然扩散，形成覆盖桌面1.2米宽度范围的柔和风场。叶片的前缘做了微小的圆弧倒角处理，后缘则做了薄化收边，进一步降低空气流过叶片表面时的紊流产生，在2000转以内的常用转速区间，运转噪音可以控制在适合办公场景的水平，不会干扰正常的工作交流。

　　从功能特性上看，三叶结构相比多叶的贯流扇叶，结构强度更高，注塑成型时的良品率更优，单件的生产制造成本更低，同时动平衡调校难度更小，只需要在叶梢对应位置做少量的配重修正，就可以达到稳定运转的要求，不会出现长期使用后抖动偏移的问题。叶片的曲面弧度经过反复调校，在低转速档位下也能推动足够的空气流动，满足夏季桌面局部降温的需求，高转速档位下的送风距离可以达到2米左右，覆盖小型工位的全部区域。材质适配方面，这套风叶的结构壁厚均匀，适合采用常规的ABS或者PP塑料注塑成型，壁厚控制在1.5-2mm区间，既保证足够的结构刚性，运转时不会产生形变，也不会因为过重增加电机的负载，延长风扇整体的使用寿命。

　　实际应用中，这类风叶不仅可以用于常规的桌面台扇，也可以适配同规格的小型落地扇、USB供电迷你扇、设备散热风扇等产品，只要电机输出轴的尺寸与安装位匹配，就可以直接替换使用。设计时还考虑了日常清洁的便利性，叶片表面为连续光滑曲面，没有多余的凹槽或者凸起结构，日常擦拭清理时可以直接用抹布沿曲面擦拭，不会积存灰尘污垢。叶片的重心分布经过优化，整体动平衡精度控制在允许范围内，运转时不会产生额外的振动传递到风扇底座，避免台扇在光滑桌面出现移位的问题。轮毂位置的中心孔设置了防呆的D型切面，安装时不需要反复对位，直接对准电机轴的切面推入即可完成定位，后续拧紧紧固螺丝就可以完成装配，生产线上的装配效率更高，也避免了人工安装错位导致的运转抖动问题。
