家用落地扇电机端电容器固定防护盖结构

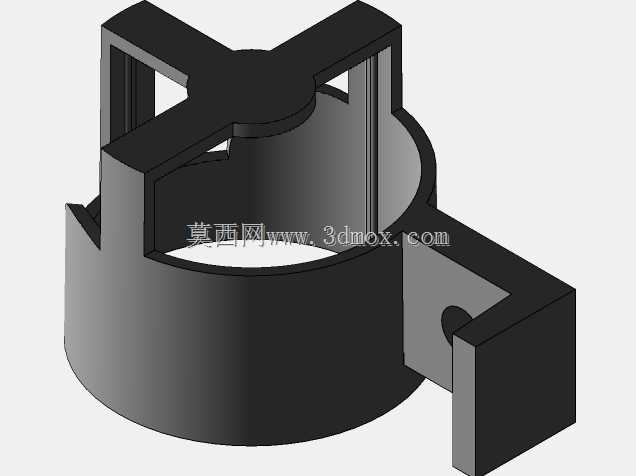

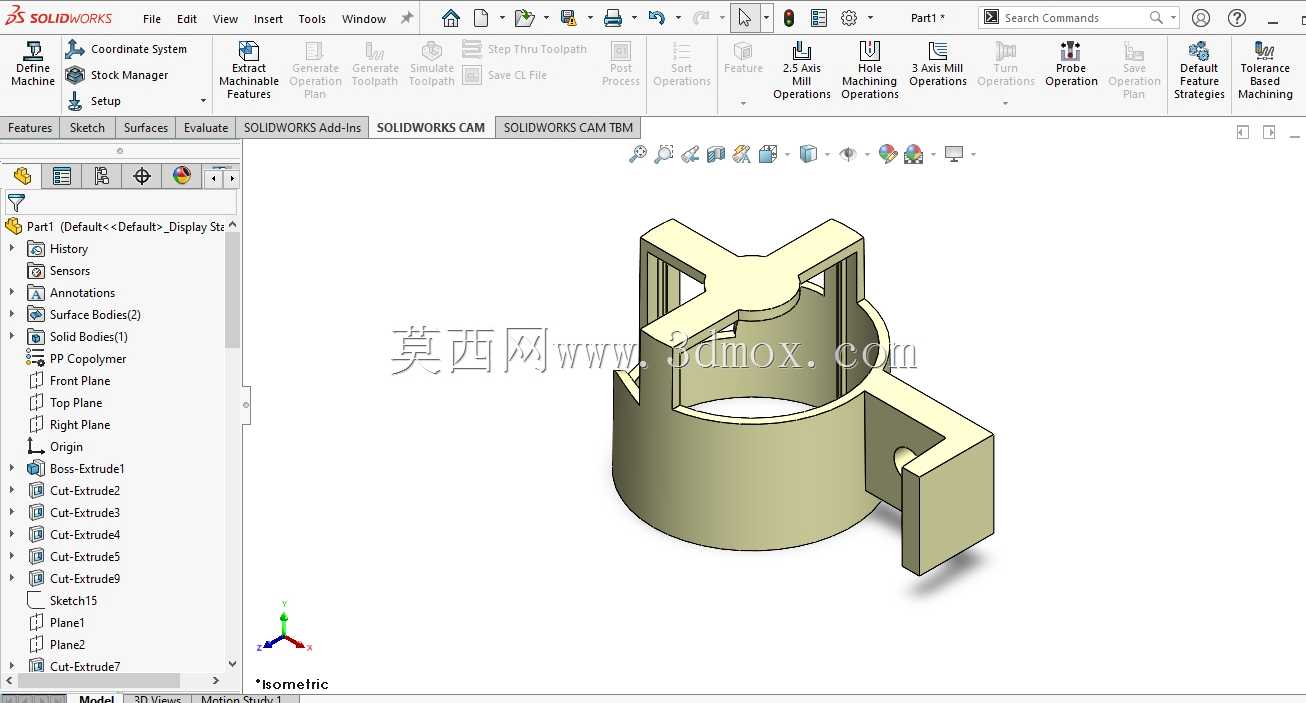

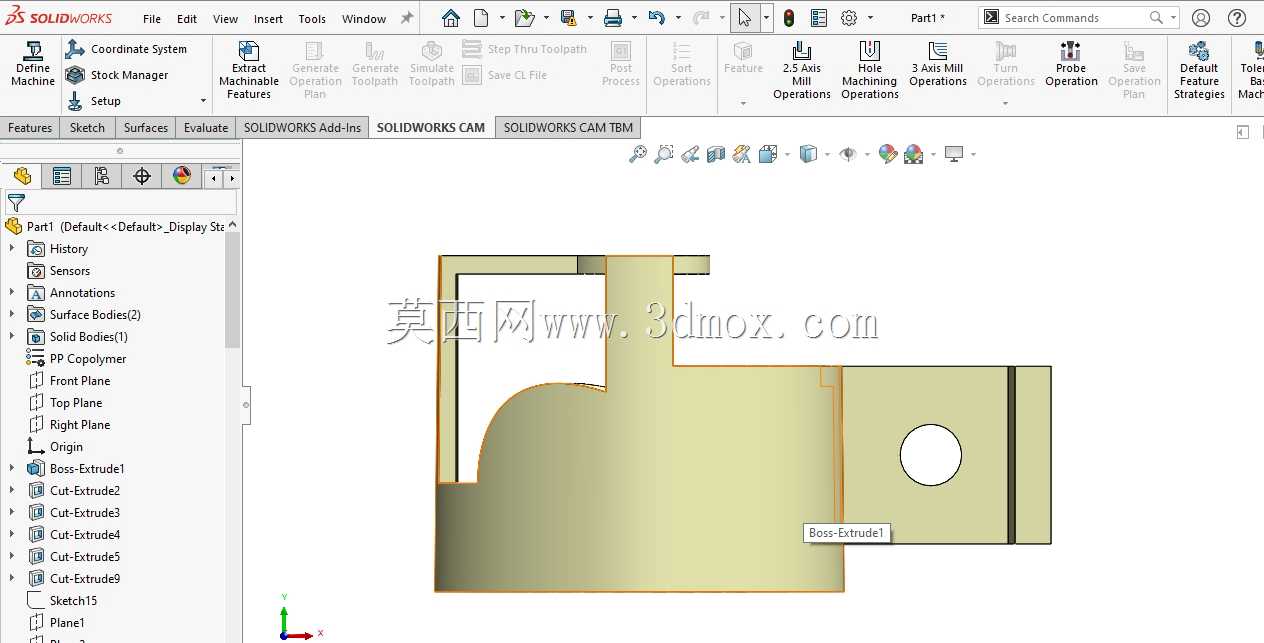

　　日常接触的家用台扇、落地扇以及工业壁扇这类通风降温设备里，单相交流电机的启动运行电容是核心辅件，这类电容多为圆柱形金属外壳封装，直接裸露在电机端盖外侧的话，一方面长期受风扇运行带来的振动影响容易出现接线松脱，另一方面积灰、凝露以及日常清洁时的溅水都可能导致电容绝缘性能下降，甚至引发短路故障，风扇电容器盖就是针对这个安装痛点设计的专用防护固定结构。从结构细节来看，这个防护盖主体采用半包围筒式型腔，型腔内径匹配常规400mm扇叶规格风扇配套的CBB61型启动电容外径，型腔深度刚好覆盖电容本体除接线端外的全部区域，既不会过度挤压电容外层的绝缘塑封层，也能避免电容在腔体内出现径向窜动。型腔外侧延伸出的两个带安装孔的固定支耳，

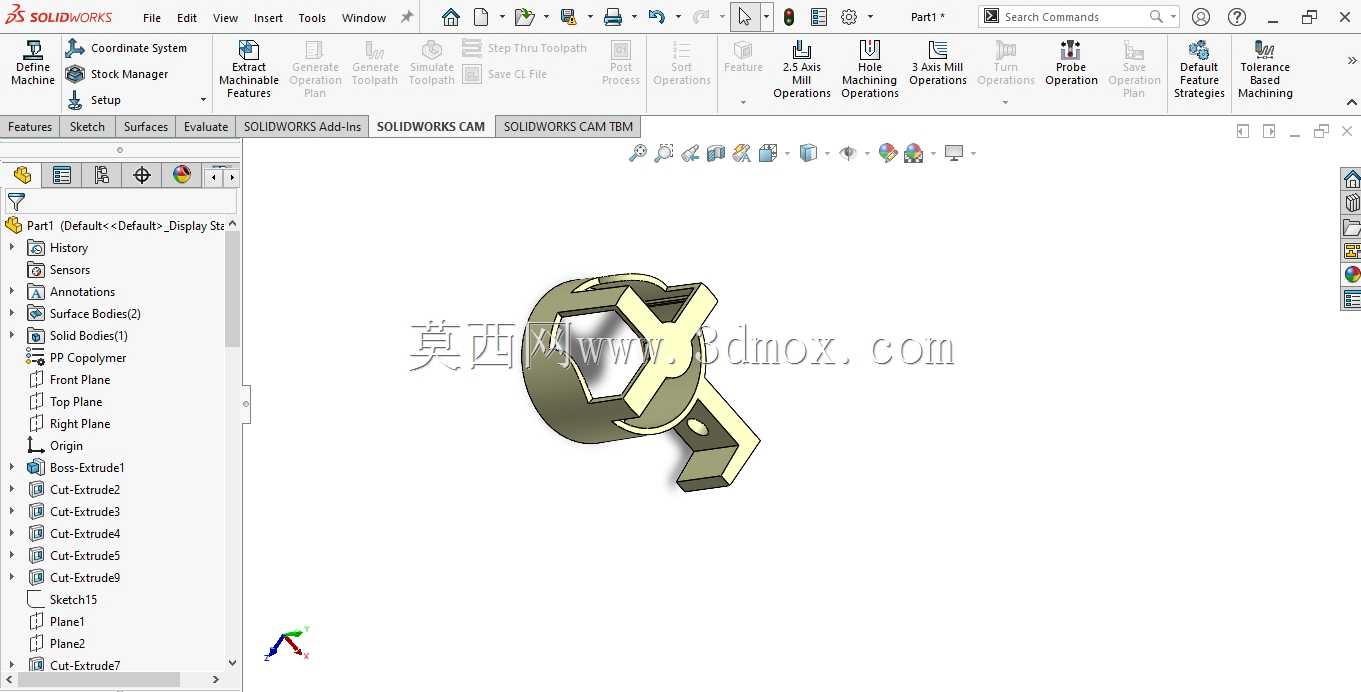

　　孔位完全对应风扇电机后端盖的预留凸台螺孔位置，安装时不需要额外打孔或者调整电机原有结构，直接用自攻螺丝就能完成固定，支耳和型腔衔接处做了渐变加厚的过渡筋，能抵消风扇长期运行传递过来的振动应力，避免支耳根部出现疲劳断裂。型腔侧壁预留的侧向开口是专门给电容接线端子留的走线空间，开口宽度刚好能容纳两根电容引线穿出，同时不会留下过大缝隙让灰尘或者蚊虫进入型腔内部，开口边缘做了R0.8的圆角处理，避免装配时刮破引线外层的绝缘护套造成漏电隐患。顶部的十字型限位凸台是和电机端盖的对应卡槽配合的结构，装配时凸台卡入卡槽后，整个防护盖不会随电机振动出现周向转动，就算固定螺丝出现轻微松动，防护盖也不会移位脱落，能持续对电容起到防护作用。

　　在实际的家电结构设计场景里，这类小部件往往容易被忽略，但恰恰是这类细节结构决定了整机的长期运行可靠性，很多早期风扇产品没有设计这类电容防护盖，使用两三年后就容易出现电容引线磨破、电容受外力磕碰损坏的问题，增加售后维修的频次。设计这个防护盖的时候，首先要匹配对应型号风扇的电容尺寸和电机端盖安装点位，不能出现和电机端盖其他结构干涉的情况，比如要避开电机的引出线护套、后端盖的散热筋位置，同时还要兼顾注塑生产的工艺性，整体壁厚保持均匀，避免出现壁厚差过大导致的注塑缩痕、翘曲问题，所有棱角位置都做圆角过渡，既减少注塑时的应力集中，也能避免装配和售后维修时划伤操作人员。安装边界方面，这个防护盖装配完成后，

　　最外侧的突出高度不超过电机后端盖的总厚度，不会突出到风扇后网罩的安装平面以外，不会影响后网罩的正常装配固定，支耳的安装孔位做了0.5mm的偏移余量，就算电机端盖的螺孔位置存在轻微的注塑公差，也能顺利完成装配，不需要强行掰动支耳造成结构损伤。日常运维时，需要更换电容的话，只需要拧下支耳上的两颗固定螺丝，就能掀开防护盖取出电容，不需要拆解整个电机端盖，能大幅降低售后维修的操作难度。这类防护结构除了用在家用风扇上，同样适配带单相交流电机的换气扇、冷风机等通风设备，只要对应调整型腔尺寸和安装支耳的孔位距离，就能快速适配不同规格的电容安装需求，结构本身的通用性很强，不需要做复杂的结构改动就能覆盖多数小功率通风设备的电容防护需求。
