特殊凸轮二维轮廓结构设计图纸

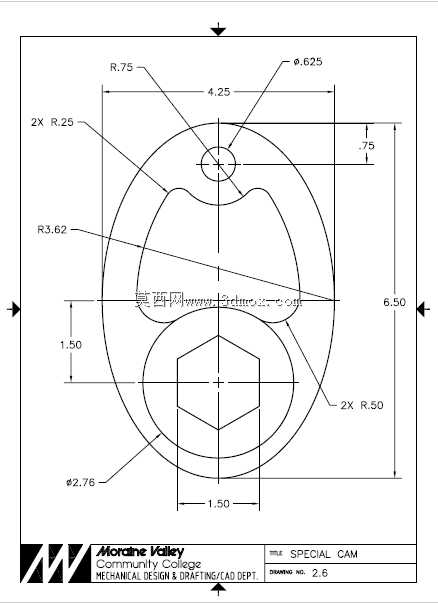

　　在自动化装配、轻工包装以及小型专用机床的间歇传动机构中，凸轮类零件是实现预设动作时序的核心执行元件，其轮廓精度直接决定整套机构的动作连贯性与终端工位的定位误差。这套二维轮廓图纸对应的是一款小尺寸专用凸轮，整体外轮廓最大径向尺寸控制在6.50单位基准范围内，主体采用对称式布局设计，中心基准孔直径为Φ6.25，作为与传动轴配合的安装基准，孔位距离顶部基准边的垂直距离为0.75单位，可直接匹配对应直径的滚花销轴或键连接轴，安装时无需额外加工转接衬套即可完成轴向定位。从轮廓构成来看，该凸轮的工作曲面由多段圆弧平滑衔接组成：顶部两侧采用R0.75的过渡圆弧衔接中心安装区与主工作曲面，左右对称分布的两段R3.62大圆弧构成主要的推程工作段，

　　可实现从动件的平稳匀速升程动作，避免刚性冲击；下部两侧设置两段R0.50的圆弧作为回程过渡段，衔接底部Φ2.76的内凹圆弧定位区，底部中心位置设置宽度1.50单位的平直定位边，可与轴端的平面对应实现周向防转，省去额外的键槽加工工序，适合小载荷、高转速的间歇传动场景。图纸标注的两处R0.25圆角设置在顶部凸缘位置，可有效去除加工毛刺，避免装配时与相邻的从动件摆臂发生运动干涉；左侧标注的1.50尺寸为下部定位结构的垂直高度边界，安装时可作为轴向定位的参考基准，确保凸轮在轴上的安装位置与设计预设位置偏差控制在允许公差范围内。设计过程中采用基准重合原则，将所有形位尺寸的标注基准统一到中心孔的十字中心线上，

　　加工时无论是采用线切割成型还是数控铣削加工，都可以直接以中心孔作为找正基准，减少基准转换带来的尺寸累积误差。这类小尺寸凸轮常应用在小型文具装配设备、端子压接机具的送料机构中，通过轮廓曲线的轨迹约束，驱动摆杆实现固定角度的往复摆动，完成物料推送、工位转位等固定时序动作，相比槽轮、棘轮等间歇机构，凸轮传动的冲击更小、运行噪音更低，可适配每分钟120-200次循环的中速工作场景。轮廓衔接处全部采用相切约束，所有圆弧段的连接点不存在拐点或尖边，从动件采用平底或者滚轮结构接触时，运动过程中不会出现卡滞或加速度突变的情况，能有效降低接触表面的磨损速率，延长整套传动组件的维护周期。图纸上标注的所有尺寸均为成型后最终尺寸，

　　加工时可根据所选材料的不同预留0.02-0.05单位的精加工余量，若采用45号钢作为基材，淬火处理后表面硬度可达HRC40-45，完全满足常规工况下的耐磨要求；若用于低载荷的民用设备场景，也可采用POM或尼龙材质直接注塑成型，大幅降低批量生产成本。需要注意的是，安装时底部的平直定位边必须与轴端的定位平面完全贴合，周向角度偏差不能超过0.5度，否则会导致从动件的行程出现偏差，进而影响整套机构的动作时序匹配。
