带分度槽均布孔的圆盘类机械零件设计

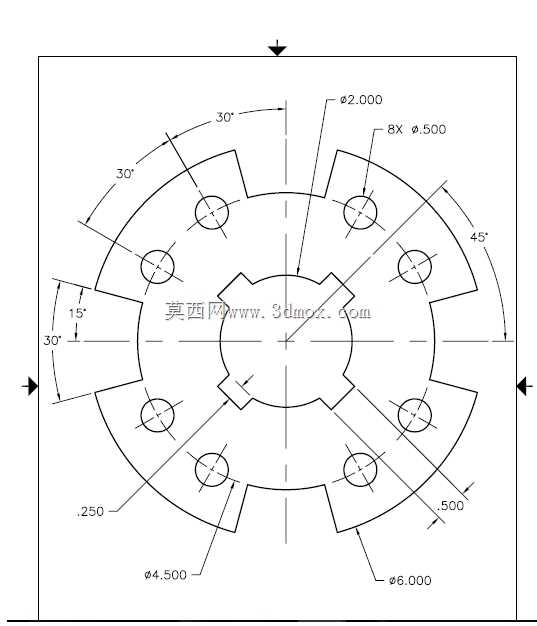

　　这类带内花键分度槽、周向均布小孔的圆盘类零件，在工业传动、工装夹具、分度调节机构中应用十分广泛，常见于自动化生产线的工位转盘、机床主轴的连接法兰、分度机构的定位盘等场景，核心作用是实现周向分度定位、扭矩传递以及相邻部件的紧固连接。从结构设计逻辑来看，零件中心采用内凹多齿分度槽结构，替代传统单键连接，能够在传递扭矩时让受力均匀分布在多个齿面，避免单键连接容易出现的应力集中、键槽崩裂问题，尤其适合需要频繁正反转、存在冲击载荷的传动工况，比如间歇分度的送料机构、回转工作台的驱动连接端，这种多齿啮合的结构能大幅提升连接可靠性，降低长期运行后的磨损松动概率。周向分布的8个等径小孔，采用等角度排布设计，从图纸标注的角度公差来看，

　　相邻孔位的角度偏差控制在极小范围内，这些小孔主要用于端面紧固件的穿装，可配合螺栓将该圆盘与相邻的传动件、工装板做刚性连接，孔位的等分度设计能够保证连接后整盘的动平衡性能，避免高速回转时出现偏载振动。零件外轮廓并非整圆结构，而是采用多段圆弧缺边的分度轮廓，这种设计一方面是为了配合外部的定位销、止动爪实现周向档位定位，每一个缺边对应一个分度工位，能够在回转到位后通过止动件卡入缺边实现精准锁止，无需额外加装定位块，简化了整套分度机构的结构；另一方面缺边结构也能减轻零件自身重量，降低回转时的转动惯量，对于需要频繁启停的分度机构来说，更小的转动惯量能够减少驱动电机的负载冲击，提升启停响应速度。尺寸设计上，零件外圆直径、内部分度圆直径、

　　小孔直径以及各段轮廓的轴向厚度都做了明确的公差匹配，中心分度槽的尺寸与配套的花键轴采用过渡配合，既保证装配时能够顺利压装，又能避免运行时出现径向窜动；周向小孔的位置度公差与端面垂直度公差做了对应约束，保证螺栓穿装后不会出现别劲问题，连接后端面的贴合度能够满足传动要求。在实际建模过程中，这类零件需要优先确定中心基准轴线，所有周向特征都以该轴线为阵列基准，先绘制中心分度槽的截面轮廓，通过拉伸生成基体特征，再绘制单个小孔与单个外轮廓缺边的特征，通过圆周阵列完成整周特征的生成，最后对各棱边做微小倒角处理，去除加工毛刺，避免装配时割手或者应力集中。这类零件在实际加工时多采用45号钢或者铝合金材质，根据使用场景的载荷需求选择热处理工艺，

　　重载场景下会对齿面做淬火处理提升耐磨性，轻载工装场景下采用铝合金阳极氧化处理即可满足防锈与轻量化需求。安装时需要先将中心花键槽与配套轴做对准压装，保证端面贴合无间隙，再依次穿装周向螺栓，按照对角顺序逐步拧紧，避免因单侧压紧导致零件倾斜，影响后续的分度精度。在日常运维中，需要定期检查周向螺栓的预紧力，以及中心齿面的磨损情况，如果出现齿面磨损间隙过大，会导致分度定位精度下降，需要及时更换零件，避免影响整套设备的运行精度。
