带内花键周向均布孔圆形法兰端盖结构

　　这类带内花键的周向均布孔圆形端盖结构，常应用在中小功率传动箱体的输出端位置，作为轴系端部的定位与密封承载部件使用，日常在小型减速机、通讯设备的传动模组、精密仪器的动力输出端都能见到这类结构的身影。从实际使用场景来看，这类端盖需要同时承担三个核心作用：一是通过内花键结构与输出轴配合，传递额定扭矩的同时限制轴系的轴向窜动，保证传动过程中轴的回转精度稳定在设计公差范围内；二是通过外圈的安装孔与箱体端面锁紧，配合端面密封件阻隔箱体内部润滑介质泄漏，同时阻挡外部粉尘、水汽进入传动腔内部，避免齿轮、轴承等精密传动件出现异常磨损；三是作为传动端部的防护结构，避免外露的轴端花键受到外力磕碰损伤，降低设备日常维护过程中对传动核心部件的意外损坏概率。

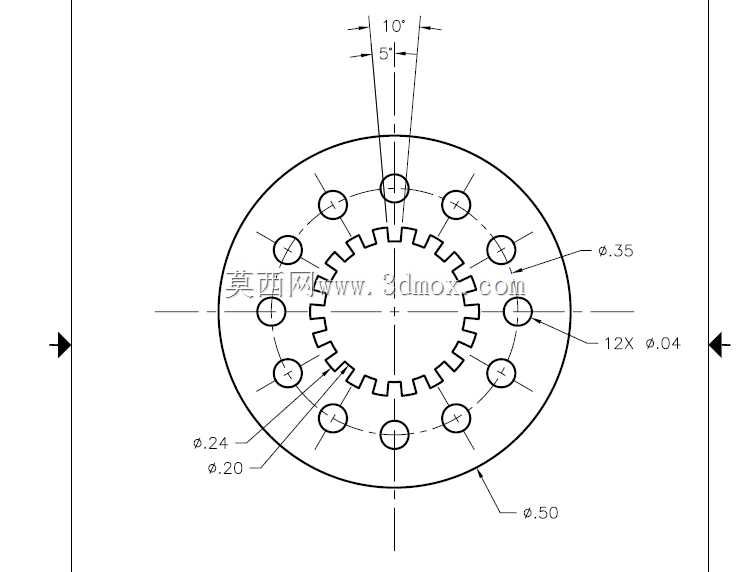

　　设计这类结构时，首先要匹配安装边界的尺寸约束，从图纸标注的尺寸来看，整体外圆直径为0.5单位，这个尺寸需要与箱体端部的安装止口做过渡配合，配合公差通常选H7/h6级别，既保证安装时的同轴度，又不会因为过盈量过大导致装配困难。内圈的花键大径为0.24、小径为0.2，花键的齿形参数需要与配合轴的外花键完全匹配，通常选用矩形花键或者渐开线花键，根据传递扭矩的大小选择合适的定心方式，中小载荷场景下多选用大径定心，加工难度更低，装配互换性更好。周向均布的12个直径0.04的小孔，是端盖的安装锁紧孔，孔的中心圆直径为0.35，这个尺寸需要与箱体端面的螺纹孔位置完全对应，设计时需要预留足够的螺栓安装空间，保证螺栓拧紧时扳手有足够的操作空间，不会与端盖的其他结构产生干涉。

　　顶部的两个斜向定位槽，角度分别为5度和10度，是为了安装端盖时的周向防错设计，避免装配时端盖方向装反导致密封槽错位或者润滑孔不对中，这类小角度的定位结构在批量装配的生产线中尤为实用，能大幅降低一线装配人员的出错概率，提升装配效率。设计过程中需要重点关注几个强度校核点：首先是内花键的齿面挤压强度，根据传递的额定扭矩计算齿面的接触应力，确保在额定载荷下齿面不会出现压溃变形；其次是安装孔周边的结构强度，螺栓拧紧时的预紧力不能导致孔周边出现塑性变形，通常会在安装孔位置做局部加厚处理，或者增加沉孔结构分散应力；最后是端盖的整体刚度，在承受轴系的轴向窜动力时，端盖的变形量要控制在密封件允许的范围内，避免因为端盖变形导致密封失效出现漏油问题。

　　实际加工这类零件时，通常选用铝合金或者45号钢作为毛坯材料，有轻量化要求的通讯设备传动模组多选用6061铝合金，做硬质阳极氧化处理提升表面耐磨性，重载场景下则选用45号钢做调质处理，硬度控制在HB220-250之间，兼顾强度与切削加工性能。加工工序通常先车削内外圆与端面，保证各台阶尺寸的同轴度与端面跳动公差，之后加工周向均布的安装孔，加工时需要用分度头或者加工中心做精确分度，保证孔位的位置度误差不超过0.02单位，避免装配时螺栓无法顺利穿入。内花键的加工根据批量大小选择不同工艺，小批量试制时可以用线切割加工花键齿形，批量生产时则选用拉削工艺，加工效率更高，齿形的一致性更好。顶部的斜向定位槽通常在铣床上加工，加工时需要严格控制角度公差，保证防错结构的定位精度。

　　这类结构在实际选型应用时，需要注意几个匹配要点：一是内花键的参数必须与配合轴完全一致，包括齿数、模数、压力角、定心方式等参数，避免出现装配后卡滞或者传动间隙过大的问题；二是安装孔的分布圆直径与孔径要匹配箱体的螺纹孔规格，通常螺栓的直径比安装孔小0.5-1mm，预留一定的装配调整量；三是端盖的厚度要匹配箱体端部的安装空间，避免端盖突出箱体过多影响外部其他部件的安装，同时也要保证足够的厚度满足刚度要求。在通讯设备的传动模组中应用这类端盖时，还需要考虑电磁屏蔽的需求，通常会在端盖与箱体的结合面增加导电密封胶条，既保证密封性能，又能实现电磁屏蔽效果，避免外部电磁信号干扰设备内部的通讯元件。
