带腰型孔双安装孔钣金连接基座草图设计

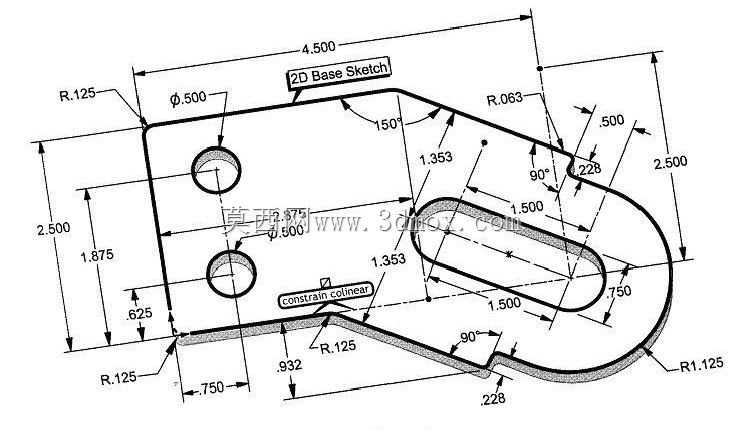

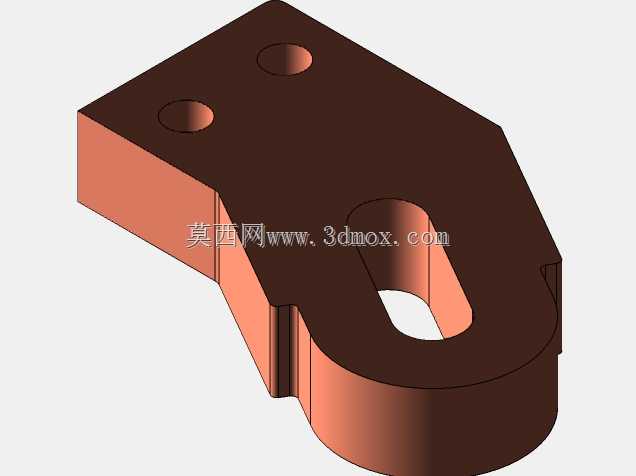

　　在小型通讯设备内部的模组固定场景中，这类异形轮廓的板状连接基座是极为常见的结构件，主要承担两个功能：一是作为上层功能模组的承载安装面，二是通过自身的孔位结构完成与设备主框架的定位锁紧，避免设备在运输、运行过程中出现模组移位、线路拉扯断裂的问题。从草图的尺寸标注逻辑能看出，设计时优先锁定了两个圆形安装孔的相对位置，两孔中心距控制在1.875英寸，孔直径统一为0.5英寸，这两个孔是与框架预装定位销配合的核心基准，加工时必须先完成这两个孔的冲制或钻削，再以此为基准加工其余轮廓，才能保证整体形位公差符合装配要求。

　　整体轮廓的外边界做了多处圆角过渡，左上角、左下角的外圆角半径为1.25英寸，右侧圆弧端头的外圆角半径为1.125英寸，所有内角位置都设置了R0.063到R0.125不等的小圆角，一方面是避免钣金冲压加工时出现应力集中导致的板件开裂，另一方面也能消除锐边，防止装配时划伤操作人员的手部或是破坏模组外层的绝缘防护层。板件中部的腰型孔是整个结构的调节位，腰型孔两端半圆半径为0.375英寸，直段长度1.5英寸，中心距离左侧基准孔的水平距离为1.353英寸，这个腰型孔主要用于上层模组安装时的位置微调，抵消框架焊接、钣金折弯带来的累积误差，让模组对接时的接插件位置能精准对位，不会出现插针弯折、接口错位的问题。

　　草图上标注的150度斜角、90度折边定位尺寸，是为后续的钣金折弯工序预留的加工基准，斜角位置的直边段设置了共线约束，保证折弯后该边与框架的安装面完全贴合，不会出现装配间隙导致的固定不稳。整个板件的总长度控制在4.5英寸，总宽度2.5英寸，安装时的边界占用空间极小，不会挤占通讯设备内部本就紧张的布线空间，底部0.75英寸宽度的折边，能在不增加板件整体厚度的前提下提升基座的结构刚度，避免锁紧螺丝时板件出现翘曲变形，影响上层模组的安装平面度。

　　从尺寸链的标注方式来看，所有关键配合尺寸都从两个安装孔的中心基准引出，没有出现封闭尺寸链，加工时可以直接按照标注尺寸逐段加工，不需要工艺人员重新换算尺寸，能有效减少加工出错的概率。腰型孔周边标注的0.228英寸、0.75英寸尺寸，是腰型孔到相邻轮廓边的安全距离，保证孔位到板边的距离满足钣金加工的最小壁厚要求，不会出现冲制孔位时板边崩裂的问题。这类板件通常采用1.5mm到2mm厚度的冷轧钢板加工，表面做镀锌或是喷塑处理，既能满足通讯设备内部的防腐蚀要求，也能保证足够的结构强度，在长期的振动环境下不会出现疲劳断裂。

　　在实际装配过程中，两个圆形安装孔会先穿入定位销完成基座的初定位，再通过M4或是M5的螺丝完成锁紧，中部的腰型孔则用于穿设模组固定螺丝，在模组位置调整到位后再锁紧，整个装配过程不需要额外的工装辅助，单人即可完成操作，能有效提升通讯设备整机组装的作业效率。草图上标注的所有圆角尺寸都严格匹配钣金加工的最小折弯半径要求，不需要额外做工艺缺口处理，能减少加工工序，降低零件的制造成本，适合批量生产使用。
