带45度倒角C型对称机械截面草图

　　这类带对称45度倒角的C型截面轮廓，在通用机械零部件的结构设计中应用场景十分广泛，小到设备内部的走线固定卡扣、钣金类安装支架的连接段，大到输送线侧边的导向挡条、设备防护舱的型材嵌槽，都能见到这类截面的实际应用。从实际使用场景来看，这类C型结构的核心作用是通过单侧开口的槽型空间，实现相邻部件的嵌入式装配，不需要额外设计复杂的连接卡扣，仅靠轮廓自身的尺寸公差配合，就能完成部件的快速卡接定位，在小批量设备改装、非标自动化设备的快速搭现场配环节，这类截面的零件加工门槛低，线切割或者钣金铣削都能快速出样，能大幅缩短现场调试的等待周期。

　　从设计思路上看，这个截面采用上下完全对称的结构布局，四个边角全部采用45度倒角处理，并非单纯为了外形规整，实际工程应用中，45度倒角首先能消除零件加工后的锐边毛刺，避免装配调试过程中划伤操作人员或者配套的线缆、密封件；其次对称的倒角结构能在零件嵌入对应安装槽时起到导向作用，不需要严格对准直角边就能顺利滑入装配位，降低装配对位的精度要求，提升现场装配的效率。轮廓内侧的0.20深度凹台，是专门为配合件的限位预留的结构，当配套的平板类零件嵌入C型槽后，凹台能卡住零件的侧边，避免装配后出现沿槽深方向的窜动，不需要额外加装定位销或者紧固螺丝就能实现基础的限位固定，适合用在不需要频繁拆解、受力不大的内部连接位置。

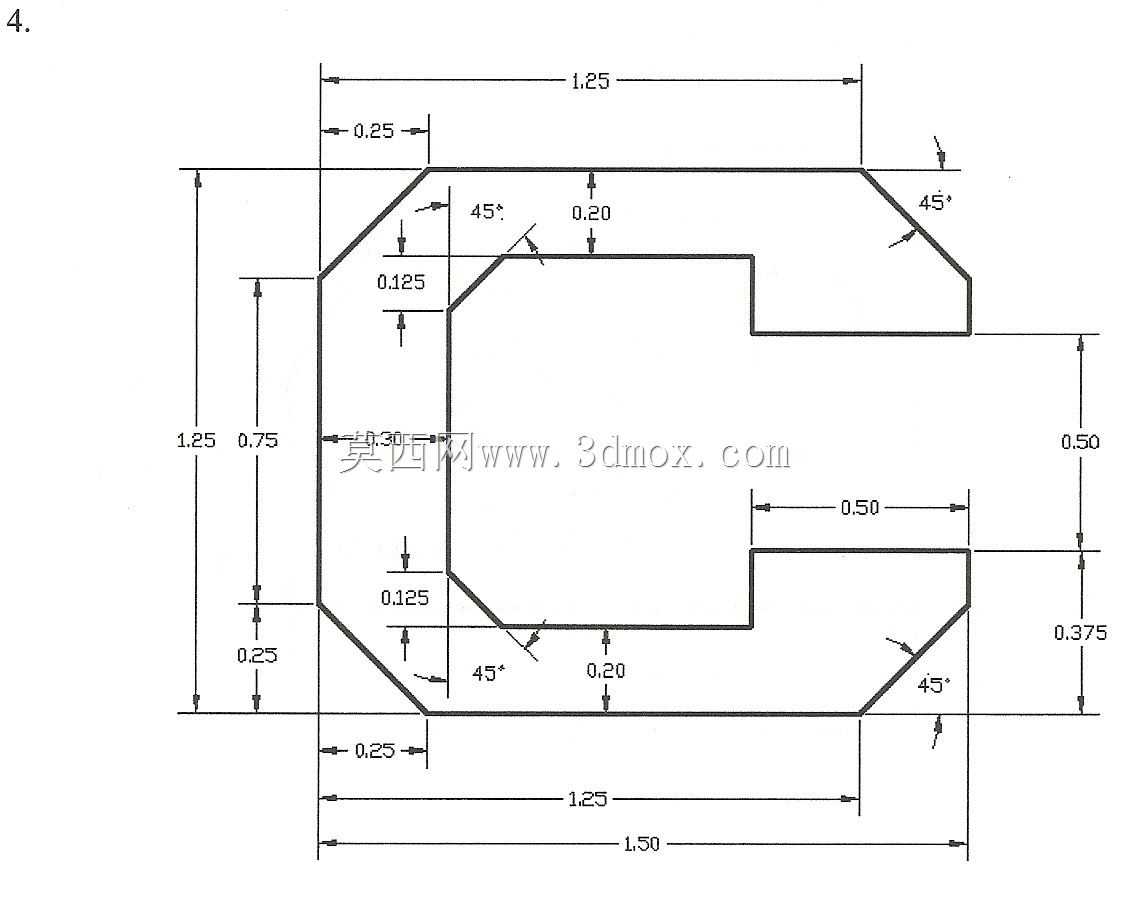

　　尺寸边界上，这个截面的总长度控制在1.50单位，总高度为1.25单位，属于小型的连接类零件截面，整体外轮廓没有超出常规小型五金件的加工尺寸范围，不管是采用铝型材挤出成型还是钣金折弯加工，都不需要定制特殊尺寸的原材料，常规规格的板材或者棒料就能满足加工需求。开口侧的0.50单位宽度尺寸，是经过匹配计算的，刚好能容纳常规厚度的钣金件或者硬质PCB板的侧边嵌入，上下两侧各0.125单位的倒角缩进量，能保证开口处的导向角度一致，不管是从上端还是下端插入配合件，都能获得相同的装配手感。外侧上下边各0.25单位的倒角延伸长度，让零件外轮廓没有突出的直角，安装到设备内部后不会和相邻的管线、部件产生干涉，尤其是在设备内部走线空间紧凑的场景下，圆滑过渡的外轮廓能减少对线缆外皮的磨损，降低长期使用后的线路破损风险。

　　从功能特性来看，这个截面结构没有多余的复杂特征，所有尺寸标注都围绕装配需求设置，没有冗余的结构设计，加工过程中只需要一次装夹就能完成全部轮廓的铣削加工，不需要二次换刀或者翻面加工，能有效控制加工成本和加工周期。对称的结构设计也让零件没有安装方向的区分，现场装配时不需要特意辨别零件的上下朝向，能减少装配人员的识别成本，避免因为装反零件导致的返工问题。内侧凹台的深度设置为0.20单位，既能够提供足够的限位卡合力，又不会因为凹台过深导致零件整体的结构强度下降，在承受常规的侧向挤压力时，不会出现槽口变形张开的问题，能保证长期使用后的装配稳定性。在实际建模过程中，这类对称草图只需要绘制四分之一的轮廓，通过镜像命令就能快速生成完整截面，后续如果需要调整整体尺寸适配不同的安装场景，只需要修改总长度、总高度、开口宽度这几个核心参数，就能快速衍生出适配不同规格配合件的系列化零件，非常适合通用机械零部件的标准化、系列化设计需求。
