带卡槽对称式机械连接构件二维草图

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677663
  • 带卡槽对称式机械连接构件二维草图
  • 带卡槽对称式机械连接构件二维草图

  在常规机械结构的装配场景里,这类带中部卡槽的对称式构件,常被用作小型设备的定位连接座、工装夹具的支撑块,或是电子通讯设备内部的塑胶卡扣基座,承担着零件对位、限位卡合、承载侧向载荷的作用,很多小型消费电子、通讯终端的内部固定结构里,都能看到这类截面特征的零件,它不需要复杂的曲面造型,完全依靠规整的直边轮廓与精准的尺寸公差,就能实现稳定的装配配合。从草图的尺寸标注逻辑来看,整个截面采用对称式设计思路,以中部竖直中心线为基准,左右两侧的轮廓尺寸完全对应,这种设计一方面能降低加工时的编程难度,不管是采用铣削加工金属件,还是开模注塑塑胶件,对称结构都能让受力更均匀,减少加工或成型过程中的形变问题;另一方面在装配时不需要额外区分左右方向,

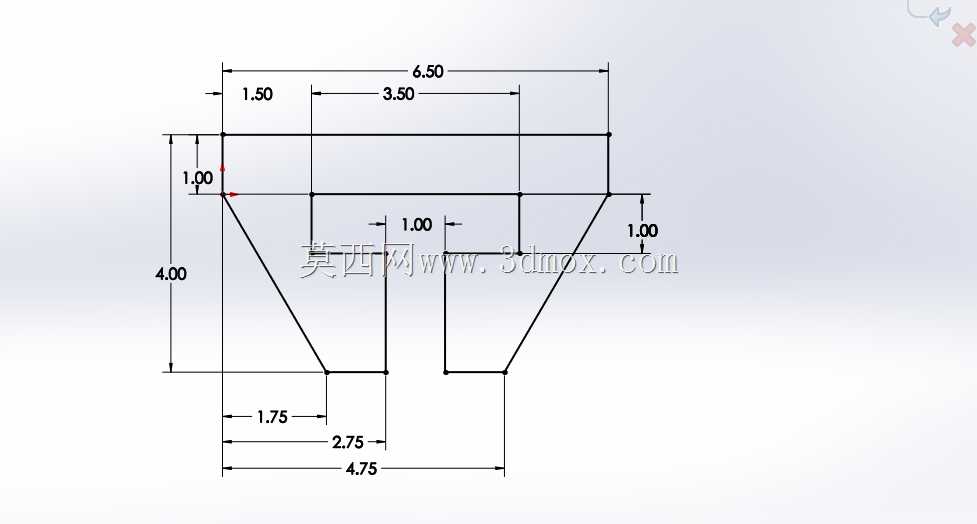

  能提升产线组装的效率,避免装反导致的零件报废。看具体的尺寸边界,整个构件的总宽度为6.50单位,总高度为4.00单位,顶部预留了1.50单位宽度的平直安装边,这个边的作用是在装配时贴合设备的安装基面,通过打螺丝或者热熔柱固定的方式,将整个构件锁附在基体上,1.00单位的平直段高度,刚好能保证安装面有足够的接触面积,不会因为接触面过窄导致固定后出现歪斜。中部的卡槽是整个零件的核心功能区,卡槽的顶部开口宽度为1.00单位,底部的槽宽对应尺寸为1.75单位,整个槽的深度方向从顶部安装面向下延伸2.75单位,槽的两侧采用斜向过渡的轮廓,从槽口位置向外倾斜延伸至构件的底部端点,底部的总宽度为4.75单位,两侧斜边上预留了1.00单位的平直段,

  这个平直段是卡合配合的接触面,当对应的对接零件插入卡槽后,两侧的斜边能起到导向作用,让对接件顺利滑入槽内,最终卡合在槽底的位置,同时斜向的轮廓还能提供一定的预紧力,避免装配后出现松脱晃动。在建模过程中,这类二维草图是三维实体建模的核心基础,绘制时需要先锁定中心线作为对称基准,先绘制一侧的轮廓再通过镜像命令生成另一侧,能有效避免两侧尺寸出现偏差,所有的尺寸标注都需要从基准面出发,避免出现尺寸链闭环的问题,比如顶部的安装边尺寸、中部槽的位置尺寸、底部的宽度尺寸,都需要以同一个基准原点为参照,这样后续生成三维特征、导出工程图的时候,加工人员才能直接对应尺寸进行加工,不会出现基准混乱导致的尺寸超差。这类零件的实际使用中,

  不需要承受过大的冲击载荷,更多是承担定位与轻度承载的作用,所以在设计时没有设置多余的加强筋结构,依靠自身的截面厚度就能满足使用强度要求,轮廓上所有的转角位置都采用直角过渡,一方面是加工更便捷,不需要额外做倒角或者圆角的工序,另一方面直角的接触面能让卡合配合的间隙更可控,避免圆角导致的装配虚位。在通讯类小型设备的内部结构里,这类构件常用来固定PCB板、排线卡扣或者小型功能模块,因为尺寸小巧,轮廓规整,在排布设备内部空间的时候,能很方便地计算安装占位,不会和周边的其他零件产生干涉,4.00单位的总高度也刚好适配很多小型设备的内部堆叠空间,不会因为零件过高导致设备整体厚度超标。绘制这类草图的时候,还要注意尺寸的公差预留,比如卡槽的配合尺寸,需要根据对接零件的材质特性预留合理的间隙,如果是塑胶件的话,要考虑注塑成型后的收缩率,将槽宽尺寸稍微放大0.05到0.1单位,避免成型后卡槽过窄导致装配困难;如果是金属切削加工的零件,卡槽的接触面可以预留0.02单位的精加工余量,在铣削完成后再做精修,保证配合面的平面度,让卡合的松紧度处于合适的范围。整个草图的轮廓没有多余的线段,所有的线条都对应实体的边界,没有冗余的构造线干扰特征识别,后续不管是做拉伸生成实体,还是做切除特征生成卡槽,都能直接选取轮廓线进行操作,不需要额外修剪草图,能提升建模的效率,也避免因为草图线段冗余导致的特征生成失败问题。
