双圆弧组合多孔安装基准二维草绘

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677670
  • 双圆弧组合多孔安装基准二维草绘
  • 双圆弧组合多孔安装基准二维草绘

  在非标工装夹具、小型通讯设备安装座的前期结构设计阶段,这类双圆弧组合的二维草绘是定位结构设计的核心基准,很多需要同轴对位、多部件叠装的小型功能组件,都会用到这类对称式的轮廓作为安装面板的基础外形。从实际落地的加工场景来看,这类草绘的尺寸链设置直接决定了后续钣金下料、铣削加工的精度,尤其是上下两个圆弧拼接的位置,相切约束的合理性会直接影响轮廓加工的顺滑度,避免出现接刀痕影响后续的装配贴合度。

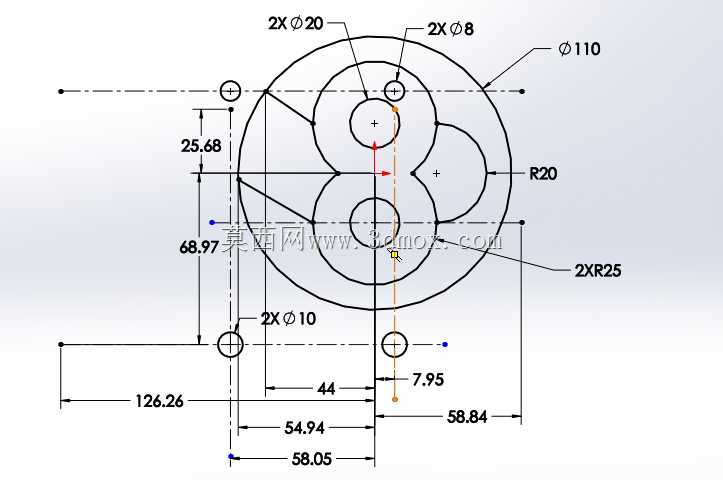

  先看整体的轮廓边界,外轮廓由两段半径25的圆弧和半径20的圆弧拼接组成,最大外圆直径为110,整体横向的最大安装跨度为126.26,纵向的总高度尺寸由25.68和68.97两个分段尺寸共同约束,这两个尺寸是上下两组安装孔的中心距基准,在实际装配时,这两个尺寸直接对应设备内部两个功能模块的安装高度差,一旦尺寸偏差超过0.1mm,就会出现上下模块的对接轴错位,无法完成同轴装配。

  孔位的设计完全匹配实际安装需求,上下对称布置的两个直径10的通孔是主安装固定孔,用来穿装M8的固定螺栓,将整个面板固定在设备的主框架上,这两个孔的中心横向距离为54.94,和常规小型通讯中继模块的安装孔距完全适配,不需要额外做转接板。上方的两个直径8的小孔是辅助定位孔,用来安装定位销,在面板和内部模块对接时,先通过定位销完成预定位,再拧紧紧固螺栓,能有效避免装配时的孔位错位。中心位置上下布置的两个直径20的孔是功能过孔,分别用来穿过信号传输线和供电线缆,孔位的中心在整个轮廓的纵向对称轴上,保证线缆穿装后不会和周边的安装结构发生干涉,线缆的折弯半径也能满足布线规范要求。

  设计思路上采用了完全对称的约束逻辑,整个草绘以纵向中心线为对称轴,所有孔位、圆弧轮廓都做了对称约束,在后续修改尺寸时,只需要调整单侧的参数就能完成整体轮廓的更新,不会出现约束冲突。下方的几个横向尺寸,比如44、7.95、58.84、58.05,分别对应内部不同元器件的避让边界,比如7.95的尺寸是下方直径10安装孔到中心对称轴的横向距离,预留出了螺栓安装时的扳手操作空间,不会出现工具无法伸入拧动螺栓的问题。

  在实际建模过程中,这类草绘需要优先固定中心线的位置,再绘制外轮廓的相切圆弧,最后添加孔位的尺寸约束,很多新手在绘制这类拼接圆弧轮廓时,容易漏掉相切约束,导致后续拉伸生成实体后出现边缘缝隙,或者在工程图导出时出现轮廓线断裂的问题。另外所有孔位的中心都需要和对应的中心线添加重合约束,保证对称度符合设计要求,尤其是两个直径20的中心过孔,同轴度的约束直接影响后续线缆防护套的安装,如果孔位偏心,防护套就无法完全卡入孔内,会出现缝隙,无法达到防尘的效果。

  从应用场景延伸来看,这类草绘生成的实体面板,不仅可以用在小型通讯设备的安装座上,稍作尺寸调整后也可以作为小型传感器的安装法兰、气动回路的分气块面板,核心的对称双圆弧轮廓相比整圆轮廓,能在保证安装强度的前提下,减少材料的占用,缩小整体的安装空间,在紧凑化的设备内部结构设计中,这类轮廓的空间利用率比常规的方形、圆形安装板高出15%左右,同时圆弧过渡的边缘也不会像直角轮廓那样容易划伤操作人员或者线缆表皮,在布线密集的设备内部有很高的实用价值。
