多塞套管壳体结构三维设计方案

项目分类:通讯工具类 发布时间:2022-07-14 ID:677668
  • 多塞套管壳体结构三维设计方案
  • 多塞套管壳体结构三维设计方案
  • 多塞套管壳体结构三维设计方案
  • 多塞套管壳体结构三维设计方案
  • 多塞套管壳体结构三维设计方案

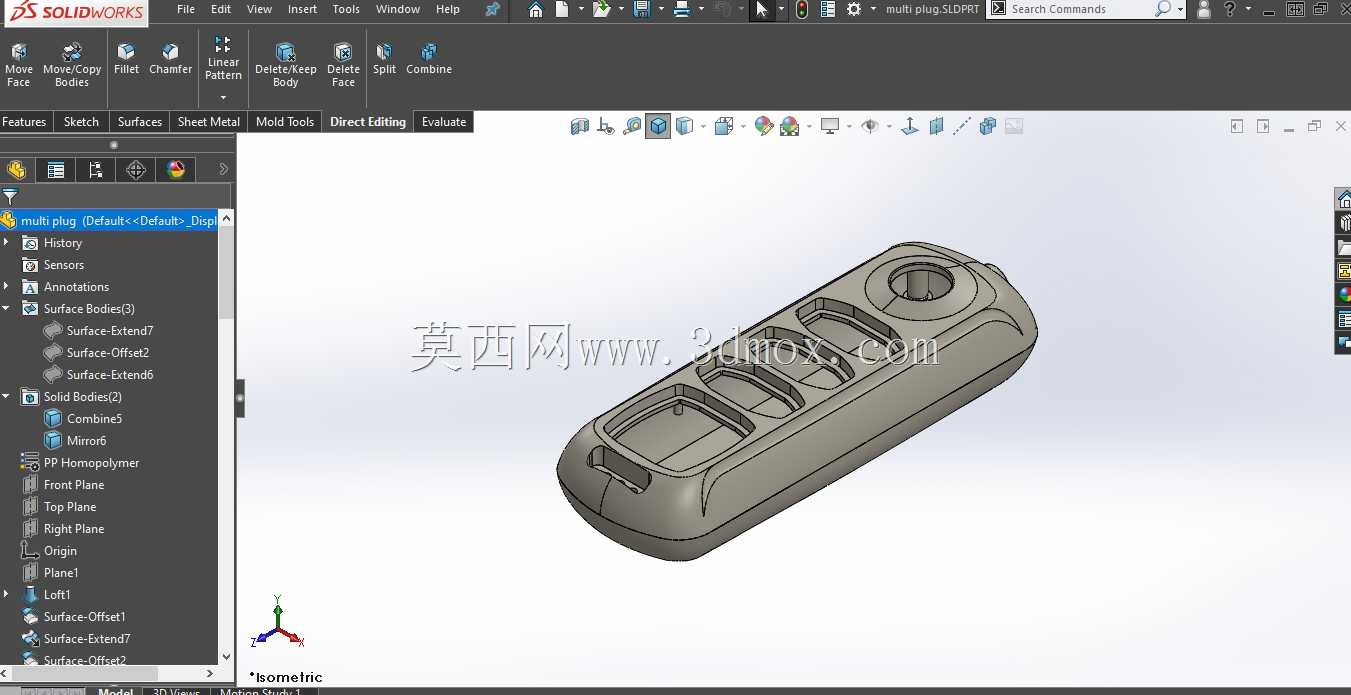

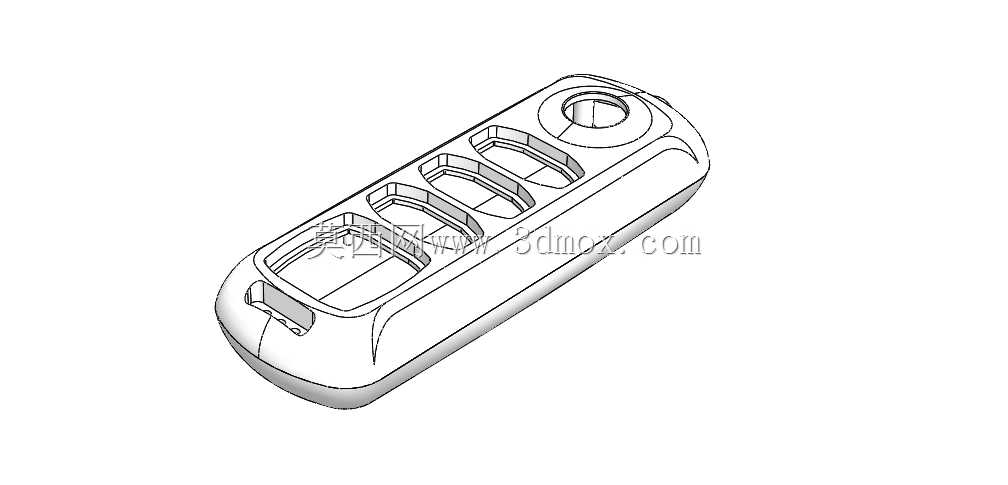

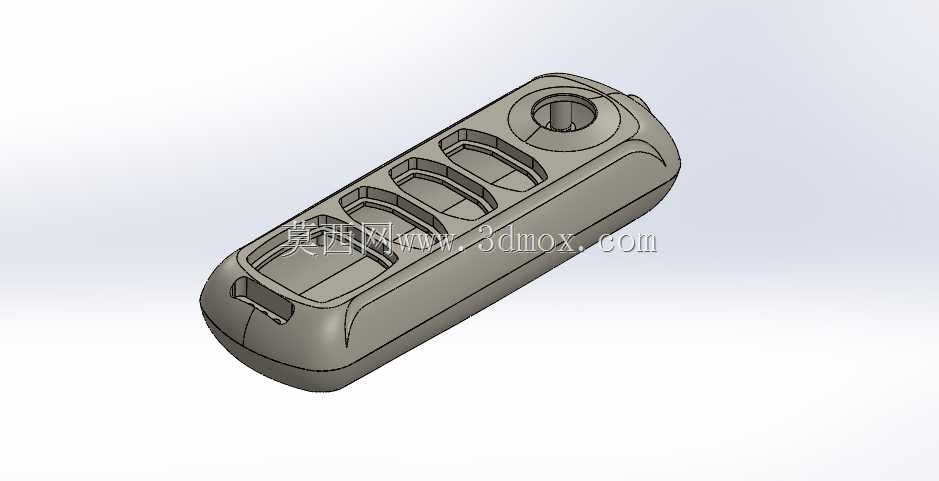

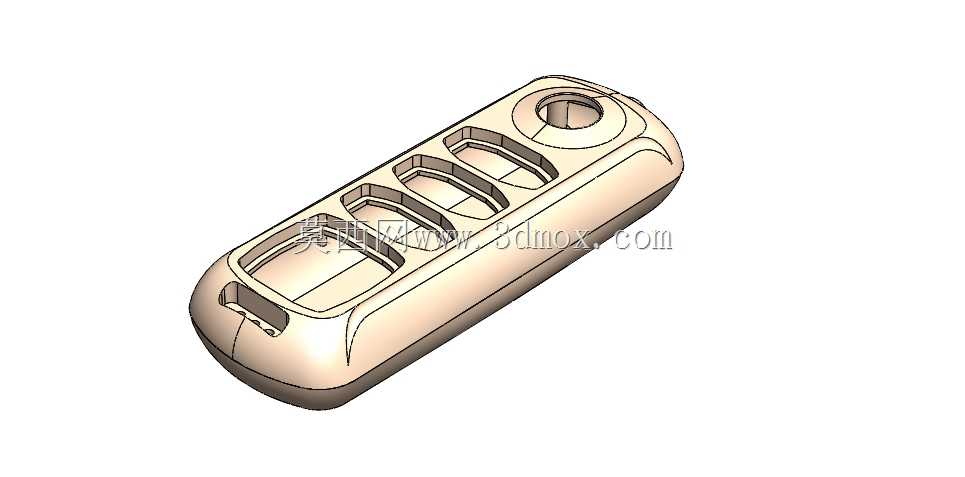

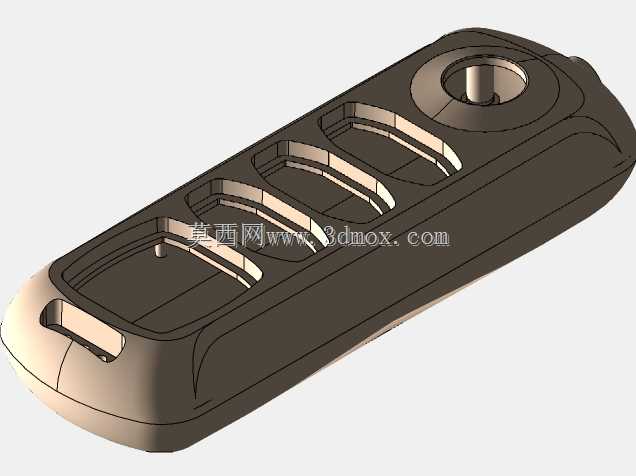

  该多塞套管属于通讯配套类结构件,主要应用于多芯通讯线缆的端部分束防护、接口定位场景,常见于室内弱电布线、通讯机柜内部线缆整理、车载通讯模组接线端等工况,核心作用是将多根并行的通讯线芯按预设位置分隔固定,避免线芯之间相互缠绕、拉扯造成的信号干扰或接线松脱,同时为端部的插接结构提供安装支撑基体,替代传统的扎带分束方式,提升接线端的规整度与长期使用可靠性。从结构设计逻辑来看,该零件采用一体化注塑成型的设计思路,整体为长条形圆角壳体,主体沿长度方向排布四个贯通的型腔,每个型腔对应单根线芯的穿装通道,型腔边缘做了0.3mm的圆角过渡,避免注塑成型时出现尖角缺胶,同时防止穿线时锐边割破线芯绝缘层;壳体一端设置有独立的圆形安装孔,

  用于穿装固定销或锁紧螺丝,实现套管与相邻接线座的定位连接,避免套管在线缆拉扯时发生轴向窜动。壳体的外轮廓做了全周R2.5的圆角处理,一方面是满足注塑件的脱模斜度要求,减少顶出时的表面划伤,另一方面在狭窄的布线空间内安装时,不会剐蹭相邻的线缆或元器件,适配机柜内部紧凑的安装空间。尺寸设计上,整体长度控制在68mm左右,最大宽度22mm,壳体壁厚均匀设置为1.8mm,符合通用ABS或PP注塑材料的壁厚设计规范,避免壁厚不均导致的缩痕、翘曲变形问题;四个穿线型腔的单腔尺寸根据常规通讯线芯的外径设置,单边预留0.2mm的装配间隙,既方便线芯穿入,又能保证穿装后线芯不会在型腔内过度晃动;端部安装孔的直径为4.2mm,适配M4规格的锁紧螺钉,

  安装孔周边做了局部加厚至2.5mm的加强结构,避免螺丝锁紧时柱位开裂。在安装边界的考量上,该套管的安装空间需要预留至少75mm的轴向长度、28mm的宽度空间,安装面的平面度要求控制在0.2mm以内,保证安装后套管与接线座贴合紧密,不会出现缝隙导致灰尘、水汽进入接线端;壳体底部设置有两条平行的定位筋,筋高0.8mm,与接线座上的对应卡槽配合,安装时可以快速定位,不需要额外调整对位角度,提升现场装配的效率。结构细节上,每个穿线型腔的入口端都做了15度的导入倒角,方便自动化穿线工序的导向,减少穿线时的卡滞;壳体的分型面设置在侧面最大轮廓处,避免分型线出现在外观面或安装配合面上,降低后续飞边处理的工作量;外表面做了细微的晒纹处理,

  既可以掩盖注塑过程中可能产生的轻微流痕、顶白等外观缺陷,也能提升安装操作时的摩擦力,方便手持对位。从实际使用的工况适配来看,该结构可以耐受-20℃到60℃的工作温度范围,满足常规室内通讯设备、车载通讯模组的环境使用要求,材料选用阻燃级PP时可以达到UL94-V0的阻燃等级,适配通讯机房的防火要求;四个型腔的分隔结构可以将不同功能的线芯物理隔离,比如电源芯、信号芯分腔布置,减少线芯之间的电磁串扰,提升通讯信号的传输稳定性。在建模过程中,所有的加强筋厚度都控制在主体壁厚的0.6倍以内,避免筋位背面出现缩痕,所有的转角位置都做了圆角过渡,减少应力集中点,提升零件在受到线缆拉扯时的结构强度,避免长期受力后出现开裂问题;安装孔的柱位周边设置了三条均匀分布的加强筋连接到壳体主体,提升柱位的抗扭强度,满足反复拆装螺丝的使用需求。
