带矩形安装座的圆弧端二维草绘练习图

　　在机械结构设计的前期草绘阶段，这类带圆弧过渡端与矩形安装基座的轮廓，是很多小型连接座、限位挡块、传感器安装支架类零件的基础截面形态，日常做结构方案迭代时，经常会先绘制这类二维轮廓来确认安装边界与外形匹配度，再进行后续的拉伸、切除等三维特征操作。从实际应用场景来看，这类截面拉伸成型后的零件，常被用在自动化生产线的侧边限位工位、小型设备的外壳端盖连接座、通讯设备内部的线路固定支架位置，圆弧端的设计一方面是为了避免尖锐棱角造成的装配干涉，另一方面也能减少应力集中，提升零件在受轻微侧向冲击时的结构强度，矩形基座部分则主要承担安装固定的功能，通过基座上预留的安装孔位，可以快速将零件锁紧在设备的安装面板或者型材框架上。

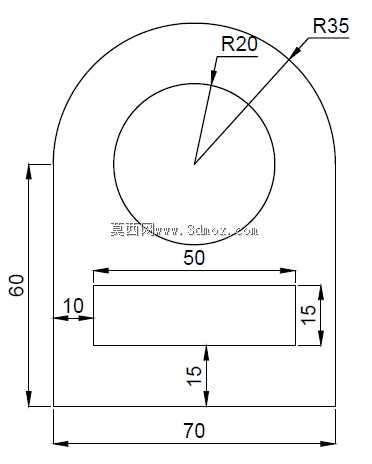

　　从设计思路上看，绘制这个轮廓首先要确定整体的尺寸基准，通常会把矩形基座的底边作为水平方向基准，左侧竖直边作为竖直方向基准，先定位下方矩形基座的轮廓：基座总长度方向尺寸为70，其中中间平直段的长度为50，基座自身的高度方向尺寸为15，基座左侧距离整体轮廓左边缘的水平距离为10，这个10mm的侧边余量，一方面是给安装孔的布置留出足够的边距，避免安装孔距离边缘过近导致锁紧时零件边缘开裂，另一方面也能和上方的圆弧段形成平滑的轮廓衔接。上方的圆弧部分采用同心双圆弧设计，内侧圆弧半径为R20，外侧圆弧半径为R35，两个圆弧共用同一个圆心点，圆心的竖直位置距离矩形基座顶面的距离为15，这个位置的确定需要保证外侧圆弧的最下端刚好和矩形基座的左右侧边平滑相切，不会出现轮廓错位或者尖角，整体轮廓的总高度为60，刚好匹配外侧R35圆弧的顶部到基座底边的竖直距离，保证整个轮廓的尺寸链完全闭合，没有过定义或者欠定义的尺寸。

　　在实际建模过程中，这类草绘需要注意几个关键点：首先是圆弧与直线段的相切约束必须完全定义，很多新手绘制这类轮廓时容易漏掉相切约束，导致后续拉伸时出现曲面扭曲或者壁厚不均的问题；其次是尺寸标注的顺序要符合加工逻辑，先标注整体的安装边界尺寸，再标注内部的轮廓细节尺寸，方便加工时先下料切出整体外形，再加工内部的结构；另外，内侧R20的圆弧区域，通常后续会做沉台或者通孔结构，用来穿过线缆或者安装固定轴，所以在草绘阶段就需要确认这个圆弧的尺寸是否匹配后续要安装的标准件外径，避免后续特征建模时出现尺寸不匹配的问题。从安装边界来看，整个零件的最大外轮廓尺寸为长70mm、高60mm，拉伸后的厚度通常会根据实际安装空间选择3-8mm不等，安装时矩形基座的底面完全贴合安装面，两个安装孔通常布置在基座左右两侧距离边缘10mm的位置，孔中心距离基座底边的距离为7.5mm，保证锁紧力均匀分布在基座上，不会出现安装后零件翘起的问题。这类草绘虽然结构简单，但是涵盖了直线绘制、圆弧绘制、相切约束、尺寸标注等最基础的草绘操作，是机械设计从业者入门阶段必须熟练掌握的轮廓类型，很多复杂的钣金支架、注塑零件的截面都是在这类基础轮廓上演变而来，通过调整圆弧半径、基座长度、侧边余量等参数，可以快速衍生出适配不同安装空间的系列化零件，大幅提升结构设计的迭代效率。
