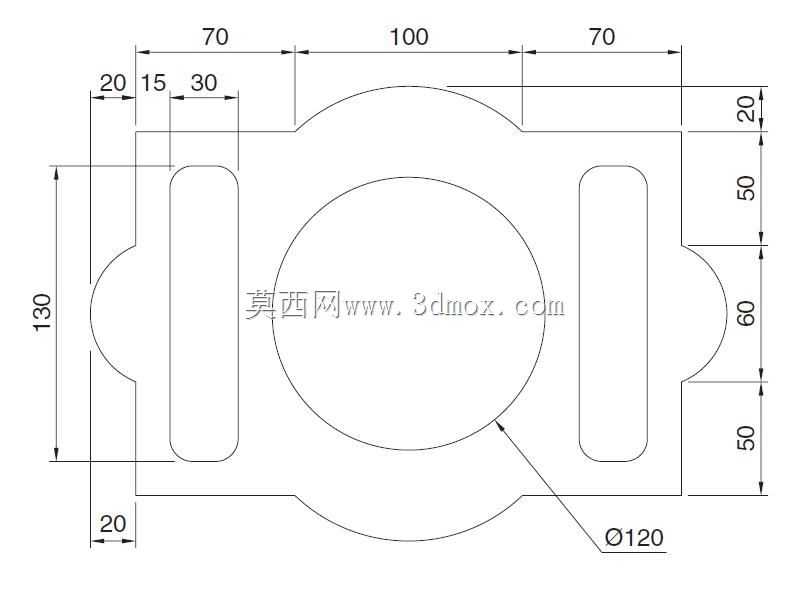

对称式带侧槽圆形安装基座二维结构设计

　　在通讯终端配套的小型结构件设计场景中，这类对称式带侧槽的安装基座是手持类设备内部承载核心功能模块的常用构件，日常接触的手持通讯设备内部，核心圆形功能模组往往需要稳定的限位承载结构，同时要兼顾两侧走线或者侧置按键的避让空间，这个结构的设计逻辑完全围绕这类实际装配需求展开。先看整体的尺寸边界，整个构件横向总长度为240mm，纵向总高度为180mm，左右两侧的外凸圆弧结构距离中心的水平距离为120mm，这个尺寸边界完全适配常规6英寸级别手持通讯设备的内部安装空间，不会和设备外壳的内壁产生干涉，安装时可以直接卡入设备中框的预设卡槽内，不需要额外设计复杂的固定压片。中间的圆形腔体直径为120mm，这个尺寸刚好匹配常规圆形通讯模组的外径，

　　腔体的边缘做了微小的倒角处理，装配时可以引导模组顺利滑入，不会出现卡滞或者刮伤模组外壳的情况，腔体的深度可以根据实际搭载的模组厚度调整，二维草图里给出的轮廓是截面的基准形态，建模时可以直接拉伸成实体后做腔体切除。两侧的长圆形槽位，单个槽位的宽度为15mm，长度方向的尺寸结合纵向总高来看，槽位上下端距离构件上下边缘的距离均为50mm，这两个槽位一方面是作为侧置功能按键的活动避让空间，按键的触发端可以穿过槽位和内部的电路板触点接触，另一方面也可以作为内部排线的走线路径，柔性排线可以从槽位穿过连接上下层的电路板，避免排线被挤压弯折造成断裂。左右两侧的外凸半圆结构，半径为30mm，这个结构是和设备中框的定位凹槽配合的，

　　装配时两个半圆凸台卡入中框的凹槽内，可以限制整个基座的横向窜动，不需要额外打螺丝就能实现初步定位，提升装配效率。上下两侧的平直边距离中心圆形腔体的边缘距离为20mm，这个位置是预留的螺丝安装位，四个角点可以打M2的自攻螺丝，将整个基座牢牢固定在中框上，螺丝孔的中心距离构件边缘的距离为20mm，刚好避开内部腔体的壁厚，不会出现打穿腔体的情况。设计时特意采用了完全对称的结构，一方面是降低模具开模的成本，注塑生产时不需要做特殊的侧抽芯结构，上下模直接开模就能成型，另一方面对称结构的受力更加均匀，设备跌落时基座受到的冲击力可以均匀分散到四个固定螺丝位，不会出现局部应力集中导致的基座断裂问题。在实际建模过程中，

　　这个二维草图可以直接作为拉伸的基准轮廓，先绘制外轮廓的对称线条，再切除中间的圆形腔体和两侧的长圆槽，所有的尺寸标注都采用了对称标注的方式，建模时可以先画一半的轮廓再镜像生成另一半，减少绘图的出错率，同时保证两侧结构的尺寸完全一致，不会出现两侧槽位偏移的问题。这类结构除了用在手持通讯设备内部，也可以适配小型数码产品的内部承载需求，比如便携播放器、手持检测终端的内部模组固定，只要调整整体的缩放比例，就可以适配不同尺寸的设备安装空间，结构的通用性很强，不需要做大幅度的修改就能直接复用。
