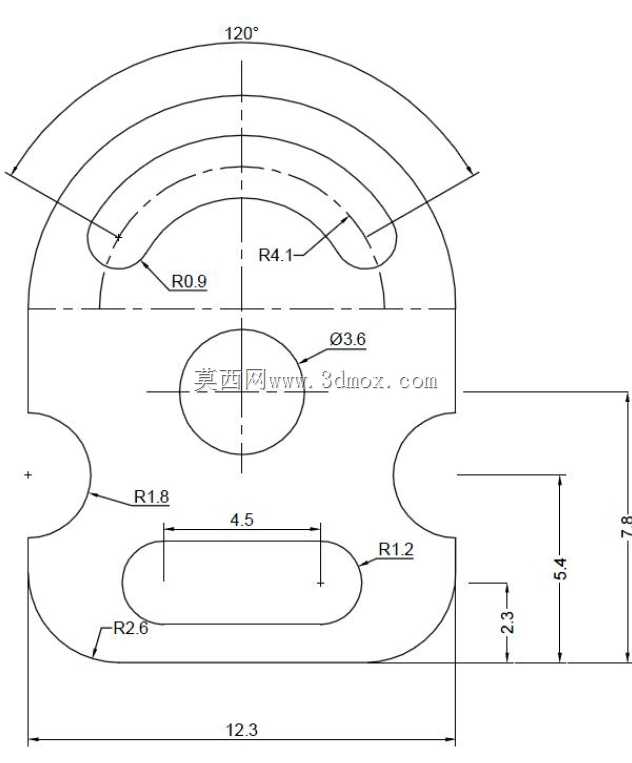

多圆弧组合对称结构二维草绘练习图

　　这份平面草绘图形是机械结构设计入门阶段的典型练习载体，核心承载了平面几何约束、尺寸链排布、轮廓衔接逻辑的训练价值，在机械设计从业者的基础能力搭建环节，这类草绘练习是掌握三维建模前期草绘逻辑的关键过渡内容。从实际工程应用场景来看，这类组合圆弧对称结构的草绘逻辑，广泛应用在小型通讯设备外壳定位凸台、手持终端侧边按键轮廓、通用五金配件的安装定位垫片、小型工装夹具的定位卡槽等结构的前期轮廓设计中，很多需要兼顾握持手感与安装定位精度的小型结构件，其截面轮廓都会采用多段圆弧相切衔接的设计方式，避免尖锐棱角带来的应力集中，同时优化装配过程中的导向性。

　　从结构功能特性来看，该草绘采用上下对称、左右对称的布局逻辑，顶部设置120°张角的多段同心圆弧结构，内层圆弧R4.1与外层衔接圆弧R0.9做相切约束，这部分结构通常用来做设备外壳的弧形过渡避让区，避免与内部元器件的棱角发生干涉，同时圆弧过渡的结构在注塑成型环节可以减少应力痕的产生，提升塑件外观质量。中部设置直径Ø3.6的圆形定位孔，这个尺寸的孔位通常适配M3规格的标准紧固件，是小型结构件最常用的安装固定孔尺寸，孔位设置在整个轮廓的几何中心位置，保证安装后受力均匀，不会出现偏载导致的结构变形。下部的长圆形腰型孔长度为4.5，两端采用R1.2的圆弧收尾，这类腰型孔在实际结构中主要用来吸收装配公差，允许安装时存在小范围的位置调整，降低对零件加工精度的过度要求，腰型孔外侧的R1.8圆弧做侧边轮廓过渡，底部R2.6的圆弧做底角收边，整个侧边轮廓的圆弧衔接都采用相切约束，保证轮廓线顺滑无拐点。

　　从尺寸边界来看，整个草绘的总高度方向尺寸为7.8，其中腰型孔到底部轮廓的垂直距离为2.3，中心孔到腰型孔的垂直间距为5.4，所有尺寸标注都遵循从基准出发的原则，以中心十字线为主要尺寸基准，避免尺寸链封闭带来的加工误差累积。设计思路上，这份草绘刻意强化了对称约束与相切约束的应用，所有圆弧段的衔接点都设置了相切几何关系，不需要额外标注衔接位置的定位尺寸，通过几何约束保证轮廓的顺滑性，这也是实际工程建模中最常用的草绘技巧——优先用几何约束定位轮廓，再用驱动尺寸控制大小，减少冗余标注带来的过约束问题。在实际建模过程中，这类草绘完成后可以直接通过拉伸、切除等特征生成实体结构，顶部的弧形区域可以做拔模处理适配注塑工艺要求，中心孔可以做沉头结构隐藏紧固件头部，腰型孔的边缘可以做微小倒角去除加工毛刺，侧边的圆弧轮廓可以直接作为曲面造型的边界线，延伸生成设备外壳的顺滑曲面。对于刚接触三维建模的从业者来说，这类草绘练习能够帮助建立正确的尺寸标注逻辑与约束思维，避免后续复杂建模中出现草绘过约束、轮廓开口、尺寸冲突等常见问题，掌握这类多圆弧对称结构的草绘方法后，能够快速迁移到各类小型结构件的截面设计工作中，提升建模效率与结构合理性。
