直列三缸内燃机气缸盖结构设计方案

　　在车用内燃机的整机开发流程中，气缸盖是决定动力输出效率、燃烧稳定性与整机可靠性的核心承压部件，本次呈现的直列三缸气缸盖结构，主要适配小排量乘用车、非道路小型动力机械的动力总成需求，这类部件的设计需要同时兼顾燃烧组织、冷却润滑、配气机构安装、缸体密封等多重功能，任何一处结构的尺寸偏差都可能导致冲缸、漏气、冷却不足等严重故障。从实际装车场景来看，这类三缸气缸盖多用于1.0-1.5L排量区间的汽油动力单元，覆盖家用代步车、小型农用机械、便携发电机组等多个应用场景，相比四缸同排量机型，三缸结构的气缸盖整体长度更短，整机重量可降低10%-15%，能够有效压缩动力舱的布置空间，同时减少摩擦损耗，对提升整车燃油经济性有明显帮助。从功能特性上看，

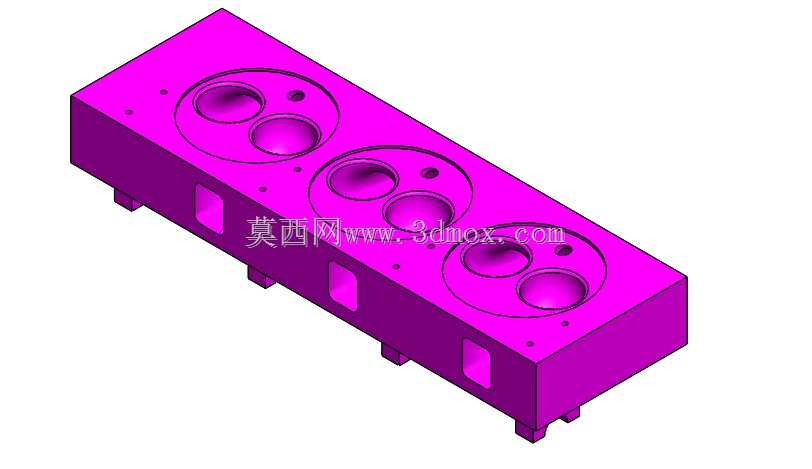

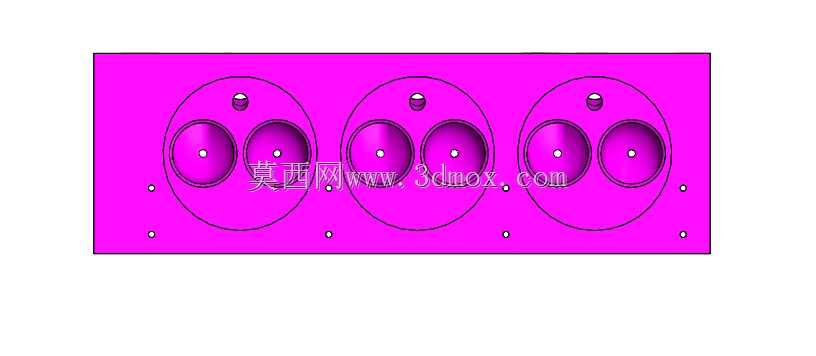

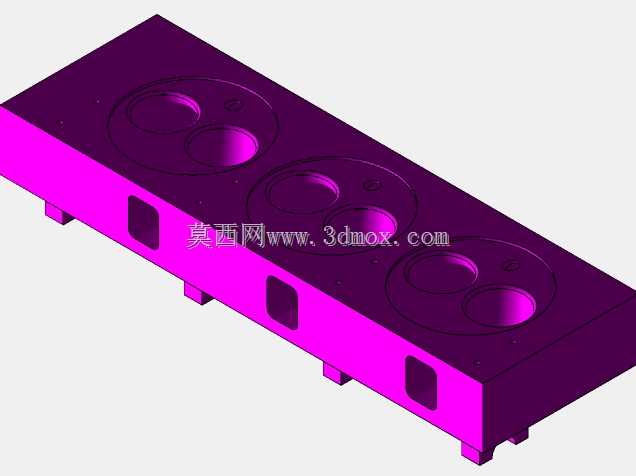

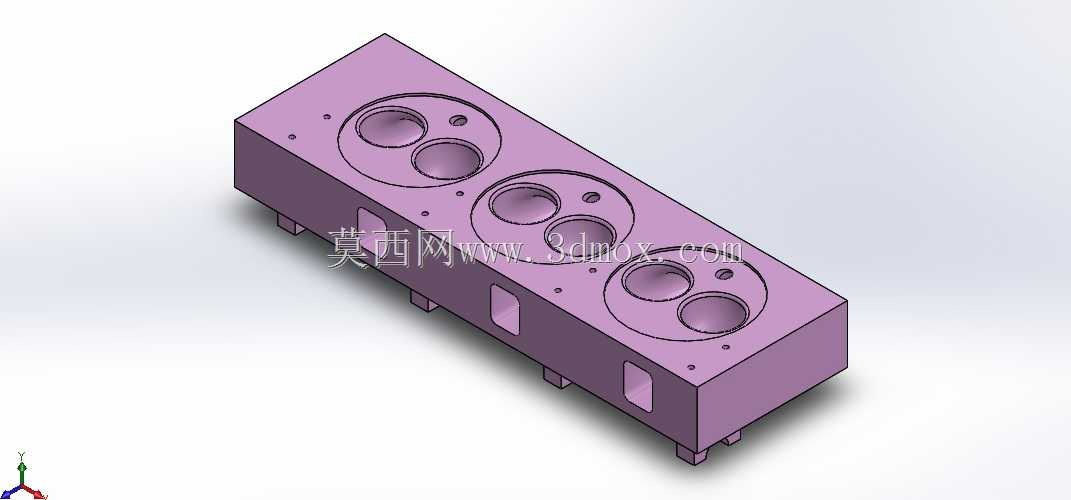

　　该气缸盖采用整体式铸铁/铸铝基体结构，三个燃烧室沿长度方向等距排布，每个燃烧室对应设置两组气门安装座孔，分别负责进气与排气道的连通，座孔周边预留了气门导管压装位、气门弹簧安装平面，能够直接适配顶置凸轮轴配气机构的装配需求；基体侧面均匀分布的方形空腔为冷却水套的进出口通道，冷却水从缸体上水孔进入气缸盖水套后，可快速流经燃烧室鼻梁区、排气道周边等热负荷最高的区域，避免局部过热导致的材料热疲劳开裂；基体底部的平面为缸盖密封面，平面度公差需要控制在0.05mm以内，配合气缸垫实现与缸体的高压密封，能够承受燃烧过程中最高120bar以上的爆发压力，同时隔绝冷却水道、润滑油道与燃烧室的连通。在设计思路层面，

　　该结构优先保证了燃烧室的挤气面积合理性，每个燃烧室的凹坑轮廓经过匹配优化，能够在压缩行程末端形成合理的挤流湍流，加快火焰传播速度，降低爆震发生的概率；进排气道的走向采用渐扩式截面设计，进气道的滚流比经过调校，能够在气缸内形成稳定的进气涡流，让燃油与空气充分混合，提升燃烧效率，排气道则采用平滑过渡的弯角结构，减少排气阻力，降低泵气损失。安装边界方面，该气缸盖沿长度方向的基体底部设置了均匀分布的定位凸台，对应缸体上的定位销孔，装配时可实现快速定位，避免安装错位；缸盖螺栓的安装孔沿燃烧室周边对称布置，螺栓拧紧时的压紧力能够均匀分布在密封面上，避免局部应力集中导致的气缸垫压溃；基体顶部预留了凸轮轴轴承座的安装平面、火花塞/喷油器的安装孔位，

　　周边的凸台结构用于安装气门室罩盖，侧面的凸台结构可集成安装节温器、水温传感器、进排气歧管等附属部件，不需要额外设计转接支架，能够减少整机的零件数量。在结构细节处理上，该气缸盖的壁厚采用渐变设计，燃烧室周边等热负荷高的区域壁厚适当增加，保证结构强度，非承压区域的壁厚适当减薄，控制整体重量；润滑油道采用深孔钻加工的内置通道，能够将机油直接输送到凸轮轴轴承、气门导管等摩擦副位置，保证运动部件的润滑冷却，油道的转角位置采用圆弧过渡，减少机油流动的阻力；水套内部设置了合理的导流结构，引导冷却水优先流过热负荷最高的区域，避免出现冷却死区，防止局部沸腾导致的散热失效。对于结构设计从业者而言，这类气缸盖的建模过程需要重点关注各孔系的位置度公差、密封面的平面度要求、壁厚的均匀性控制，尤其是燃烧室与气道的曲面造型，直接决定了内燃机的动力性能与排放水平，建模时需要保证曲面的光顺性，避免出现尖角、薄璧等容易导致应力集中的结构，同时要充分考虑铸造工艺的拔模斜度、加工余量预留，确保设计的结构能够通过常规的铸造、机加工工艺实现量产，不需要额外增加特殊工艺成本。
