直列四缸雷诺F型汽车动力装置结构

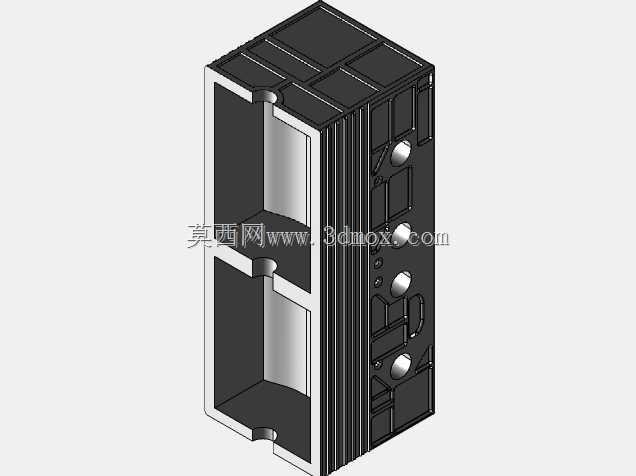

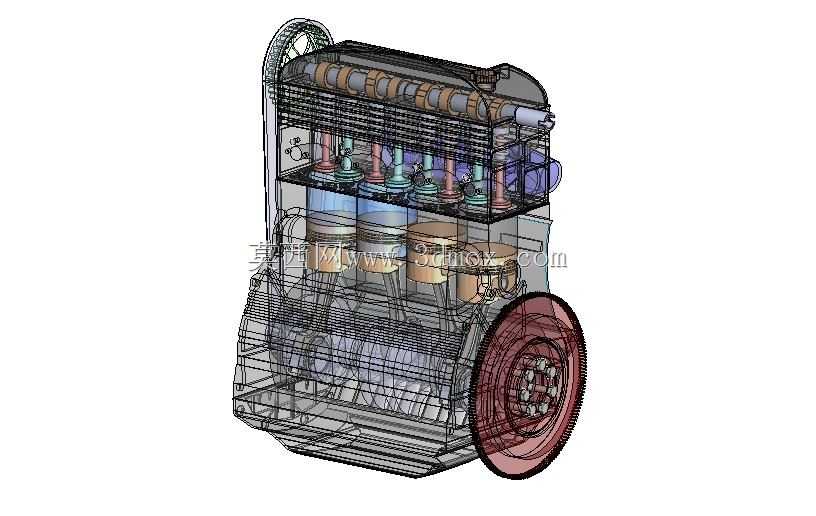

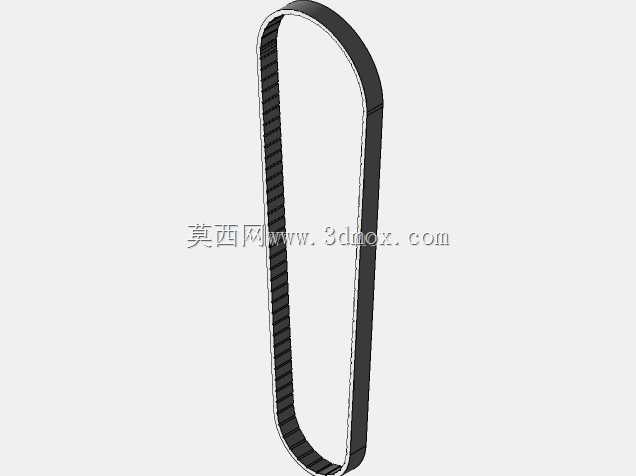

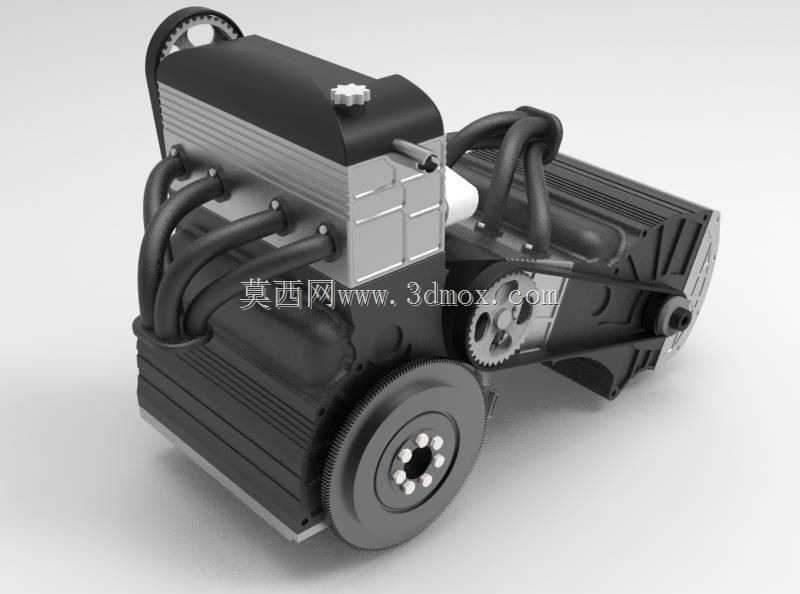

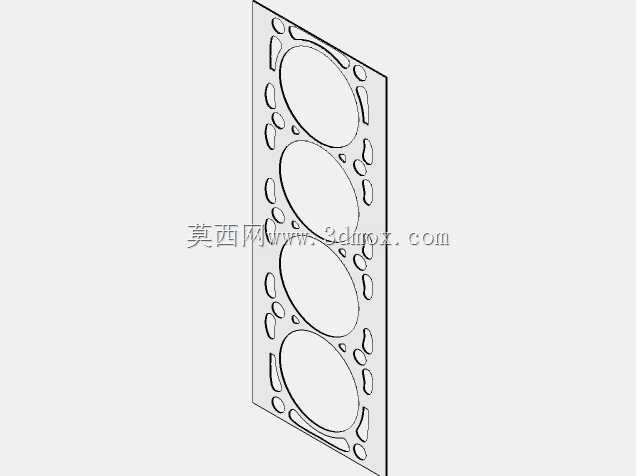

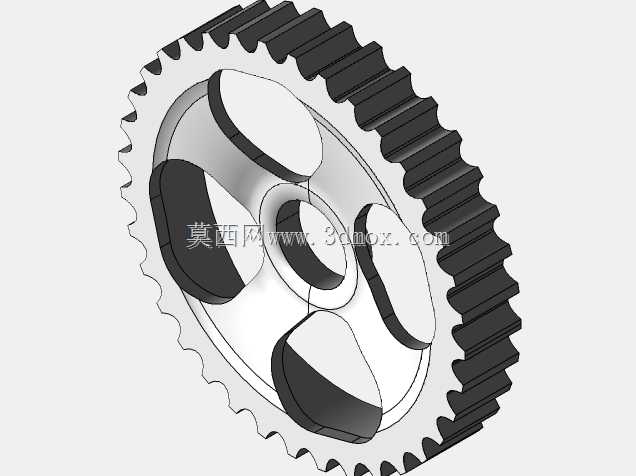

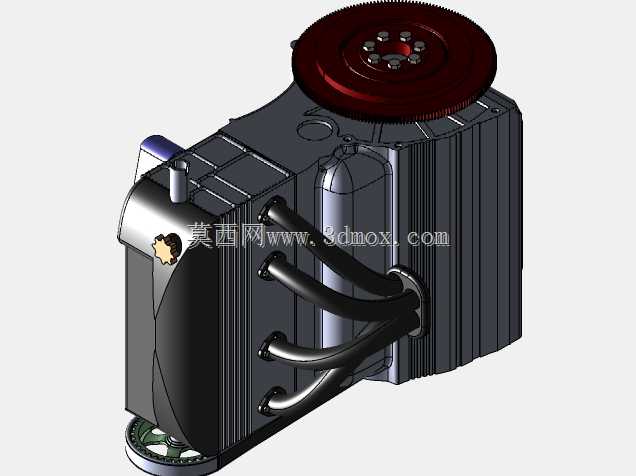

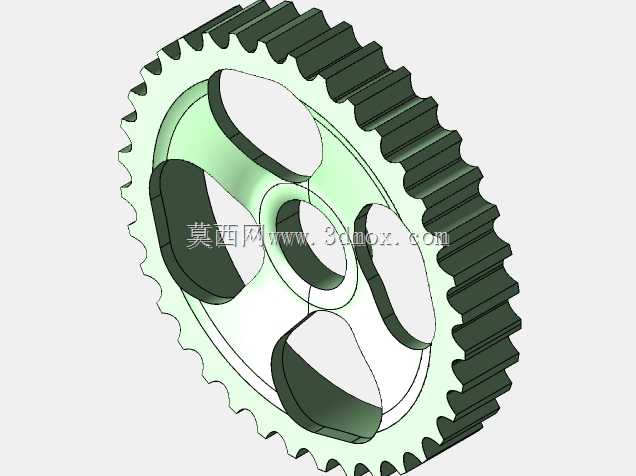

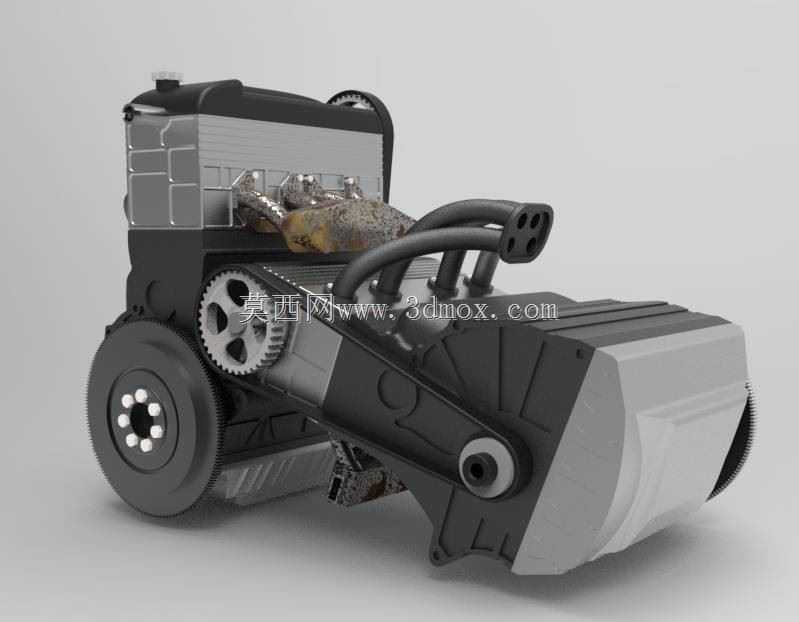

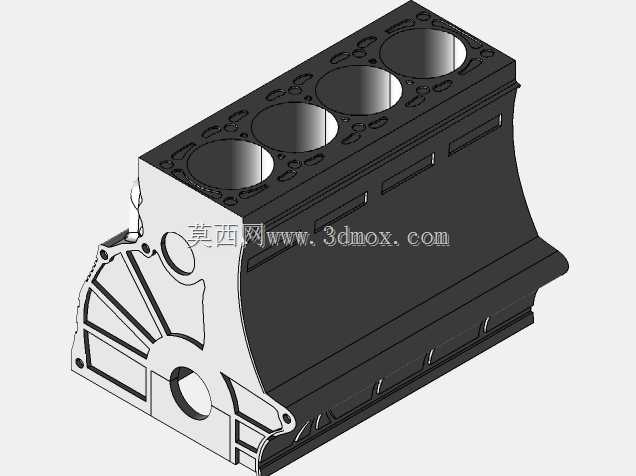

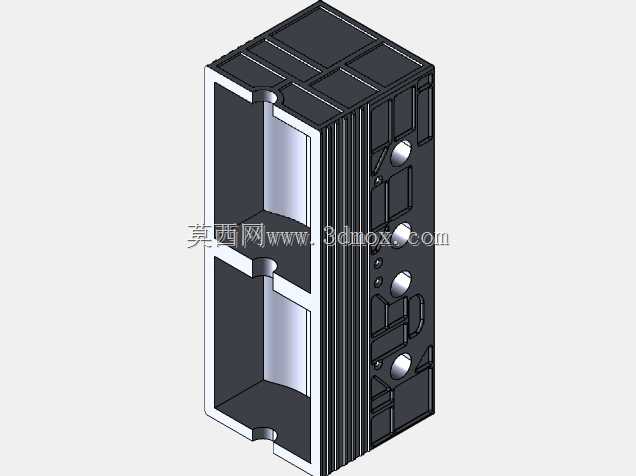

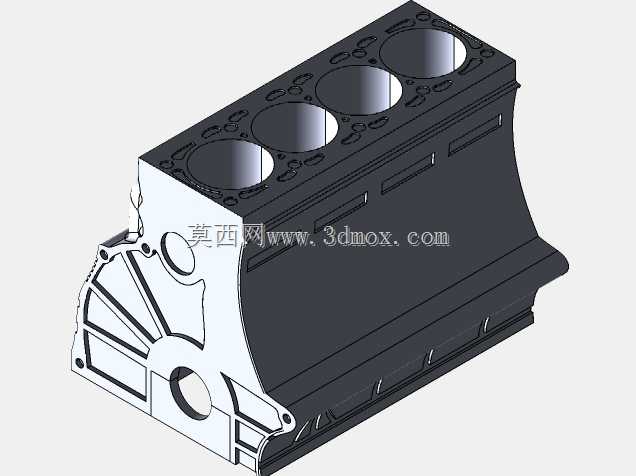

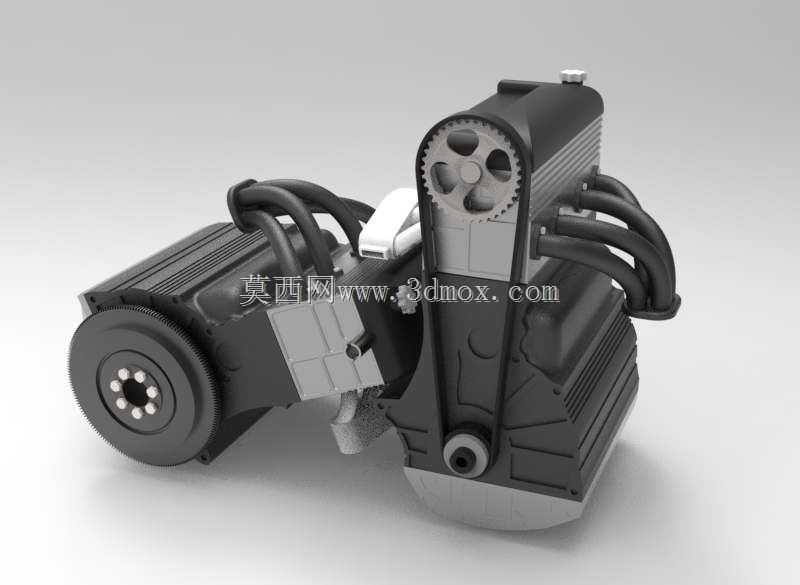

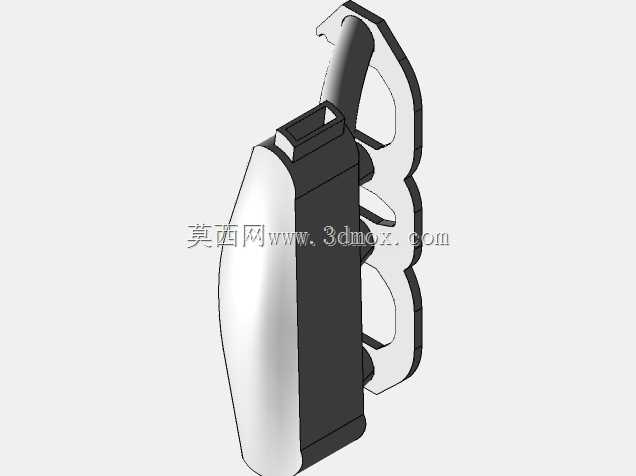

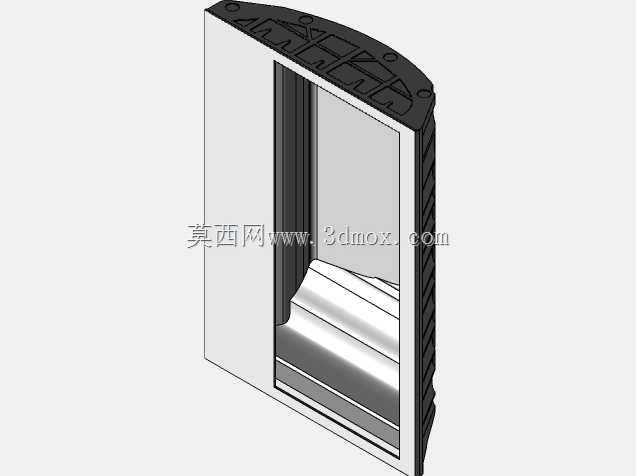

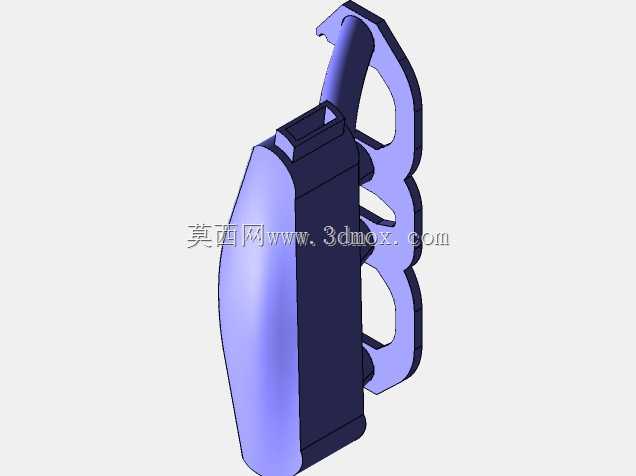

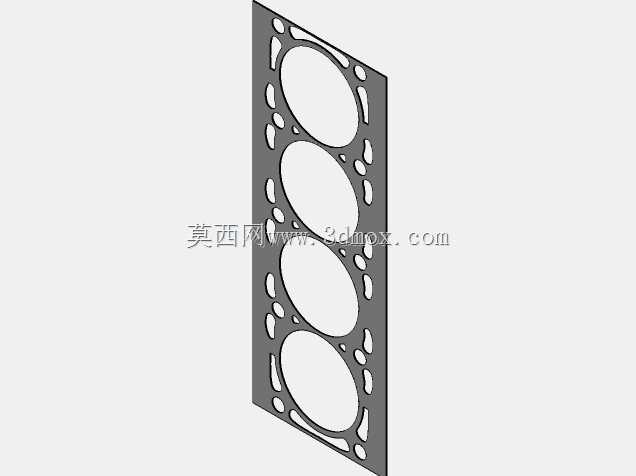

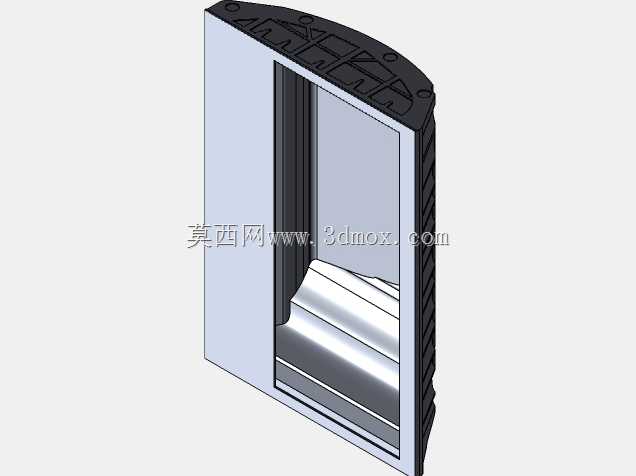

　　在民用乘用车动力配套领域，小排量直列四缸机型长期占据紧凑级车型的核心配套份额，雷诺F系列动力装置正是这类机型中极具代表性的铸铁缸体方案，其设计逻辑完全围绕80年代民用车辆的可靠性、易维护性需求展开，没有冗余的花哨结构，所有布局都服务于量产装车后的长期稳定运行。从整机结构来看，该机型采用直列四缸布局，顶置凸轮轴通过正时皮带驱动，相比同期的正时链条方案，皮带驱动的运转噪音更低，更换维护的操作门槛也更低，适配当时民用维修网点的技术能力；缸体采用铸铁材质直接钻削成型，缸盖则采用铝合金材质，这种材质搭配既保证了缸体部分的结构强度与耐磨性能，又通过铝合金缸盖降低了整机上部重量，优化了车辆前舱的重量分配，水冷回路的布置完全贴合缸体、缸盖的热负荷分布区域，在缸筒周围、燃烧室顶部、排气道周边都设置了连通的冷却水道，能够在运转过程中持续带走燃烧产生的多余热量，避免热变形导致的密封失效或者部件卡滞。

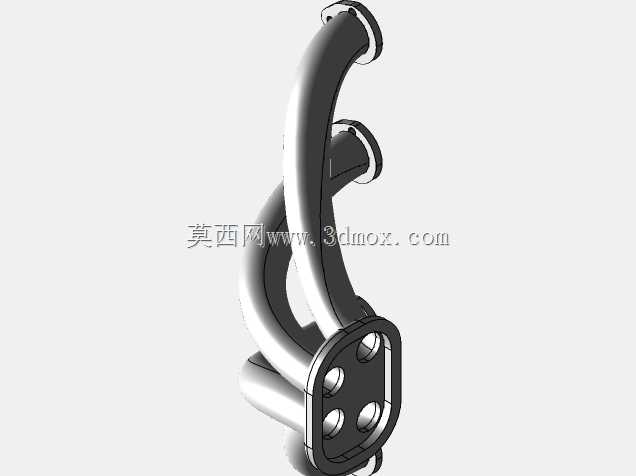

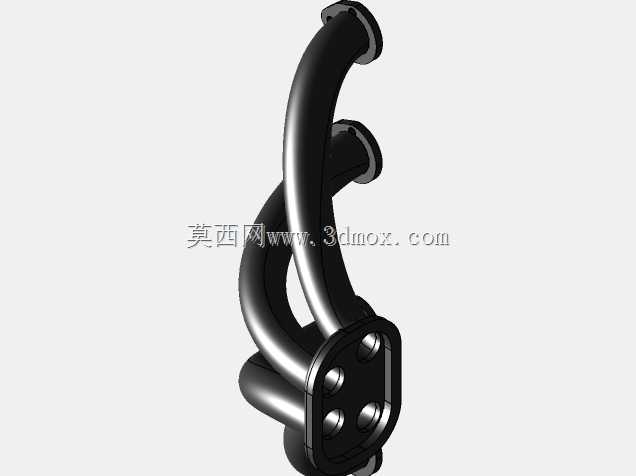

　　从实际装车场景来看，该机型主要适配雷诺9、雷诺11两款前置前驱紧凑级车型，前舱的安装边界围绕直列四缸的横向布置预留空间，整机的进气侧、排气侧分别朝向车身前后方向，进气管路、排气歧管的走向都贴合前舱的防火墙、翼子板内侧轮廓，不会和周边的悬架塔顶、冷却水箱、转向助力机构产生运动干涉；整机的悬置安装点分布在缸体两侧的加强筋位置，三个悬置点分别承载纵向、横向的振动载荷，能够抵消四缸机运转过程中产生的二阶往复惯性力，避免振动传递到驾驶舱内影响驾乘体验。该机型同时覆盖汽油、柴油两种燃料版本，不同版本的缸盖燃烧室形状、喷油/点火结构存在差异，但缸体的基础安装尺寸完全通用，能够在同一条生产线上完成共线装配，大幅降低了生产制造的成本，也让售后维修的配件通用率更高，减少了维修站的配件储备压力。

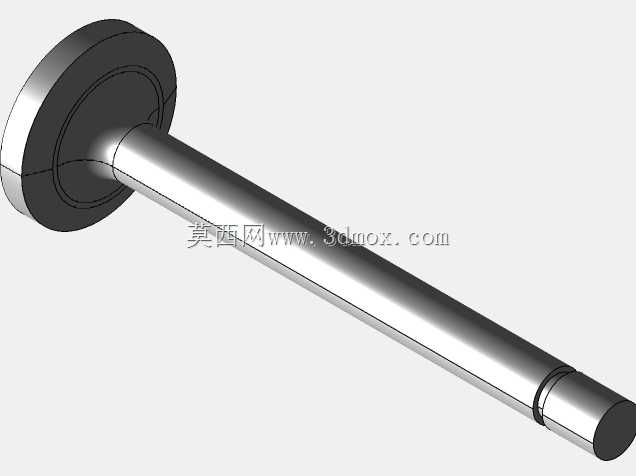

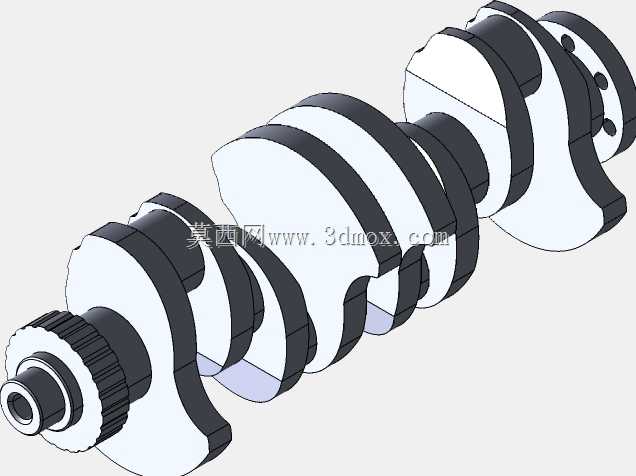

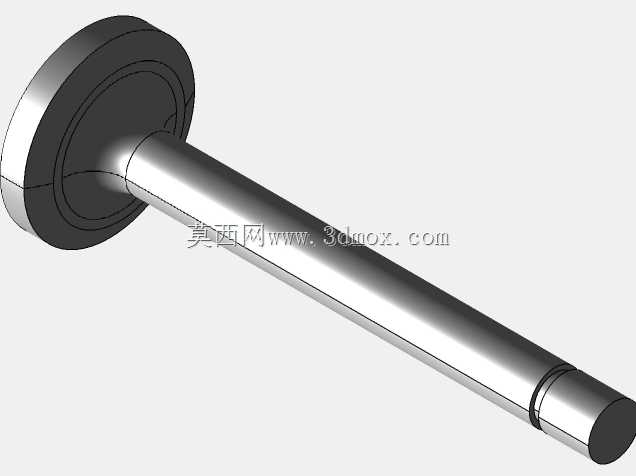

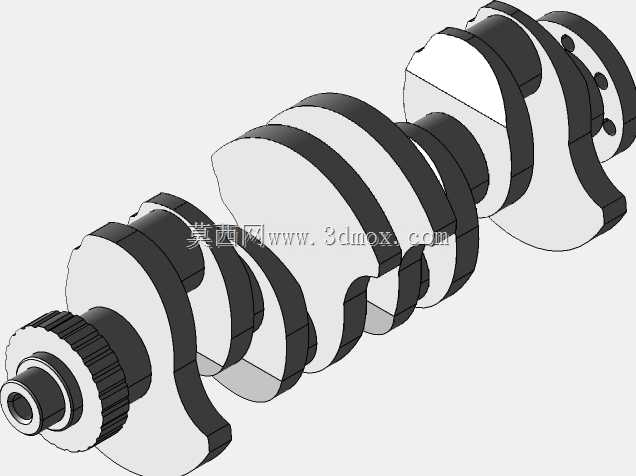

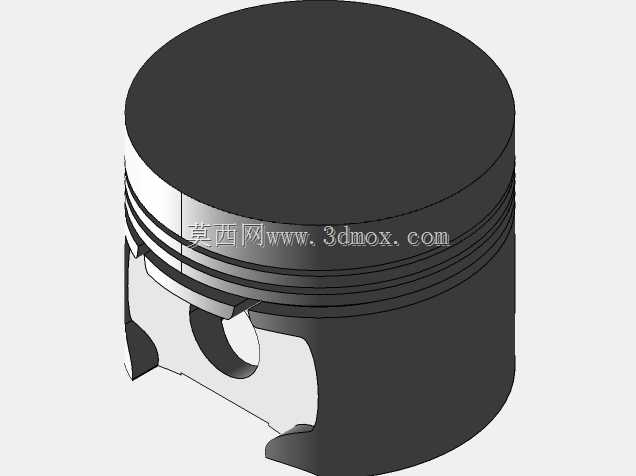

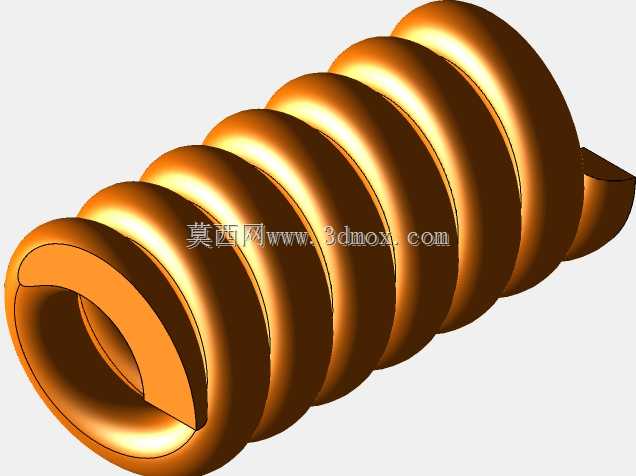

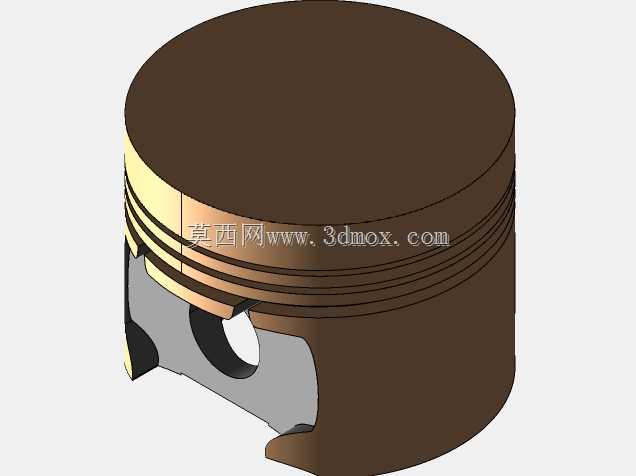

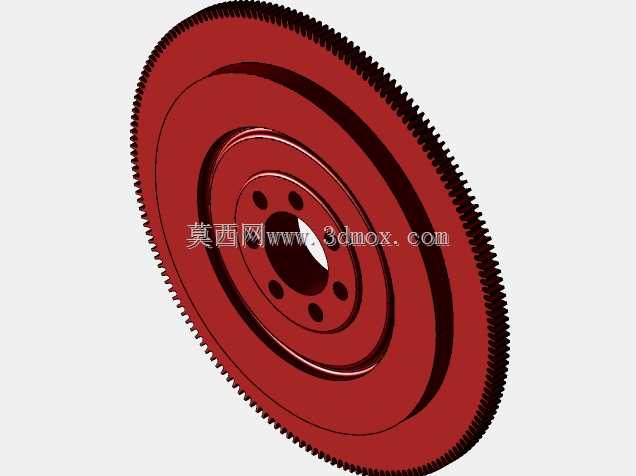

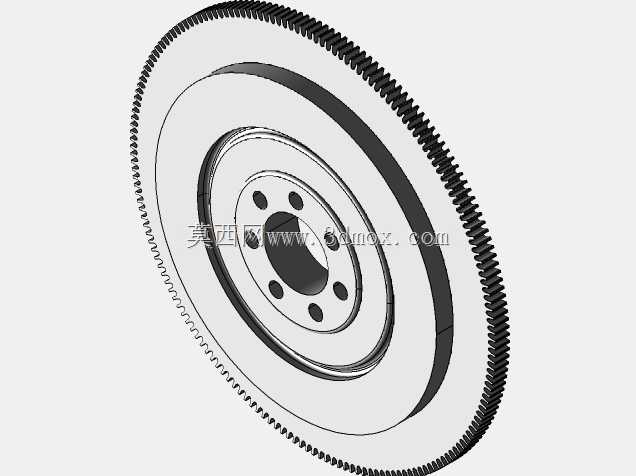

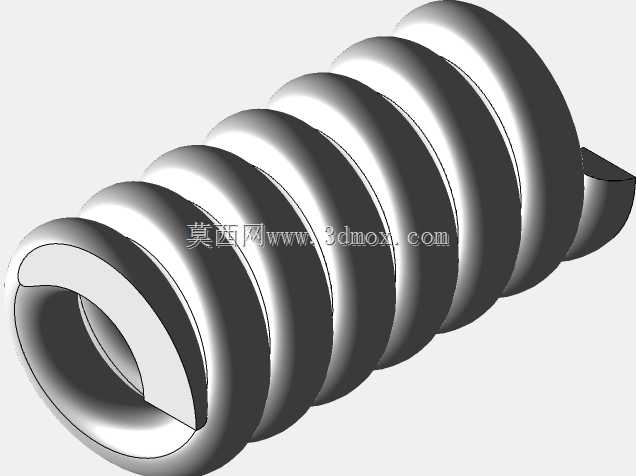

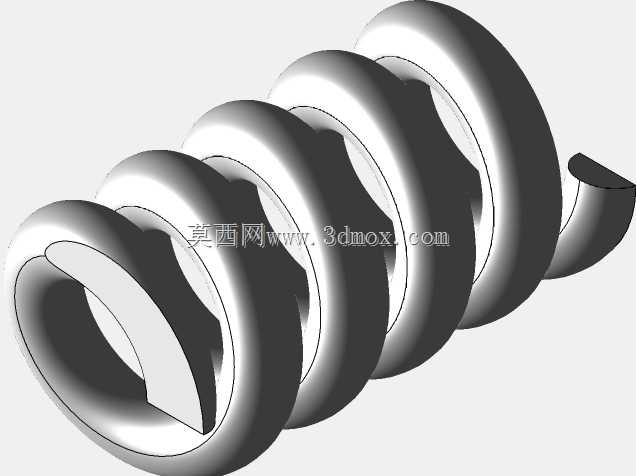

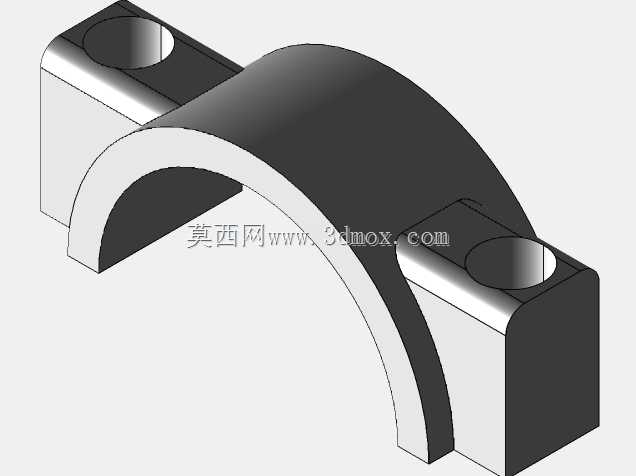

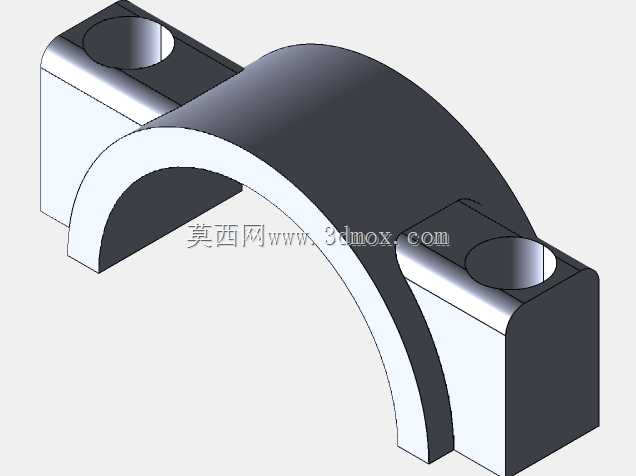

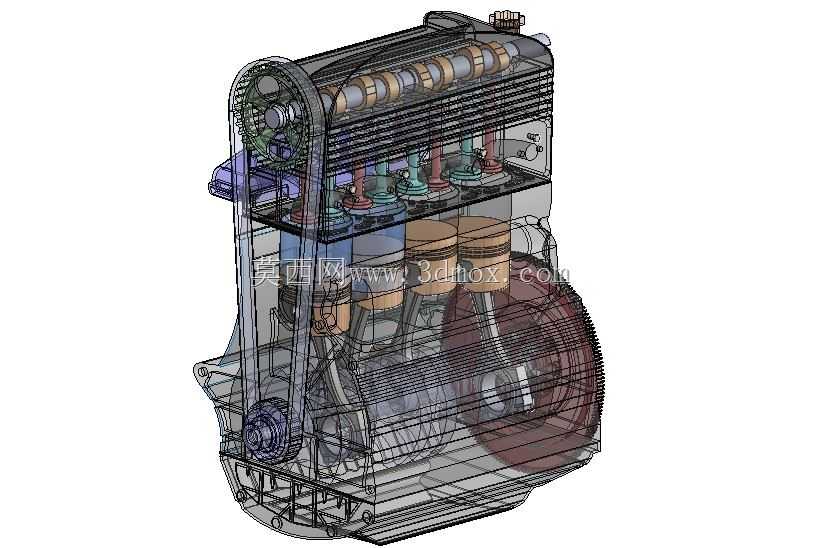

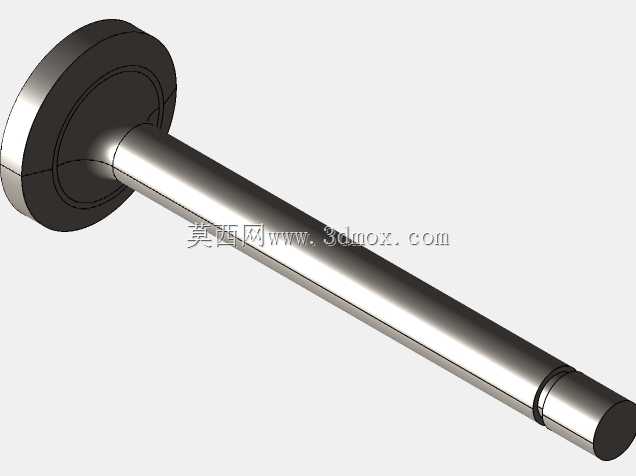

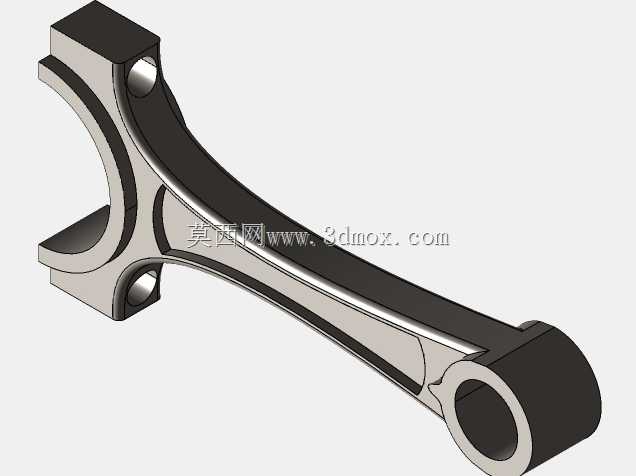

　　从结构设计的细节来看，该机型的配气机构采用单顶置凸轮轴设计，凸轮轴直接驱动进排气门，没有额外的摇臂结构，减少了配气机构的传动零件数量，降低了故障发生的概率；气门弹簧的刚度参数经过匹配，能够在额定转速范围内保证气门的正常回位，不会出现气门漂浮的现象；活塞采用铝合金铸造，裙部喷涂石墨涂层，减少冷启动阶段的缸壁磨损，活塞环采用三道环设计，两道气环保证燃烧室的密封，一道油环刮除缸壁多余的机油，避免机油窜入燃烧室参与燃烧。曲轴采用全支撑设计，每个曲柄臂两侧都设置主轴颈，搭配钢制轴瓦，能够承受燃烧过程中产生的爆发压力，曲轴前端驱动正时皮带、水泵、发电机等附件，后端连接飞轮与离合器总成，匹配手动变速箱的输入轴，飞轮的转动惯量经过匹配，能够保证低速运转时的转速稳定性，减少起步时的顿挫感。

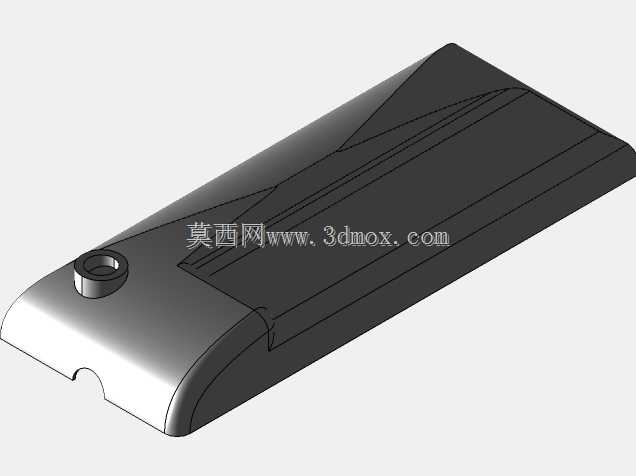

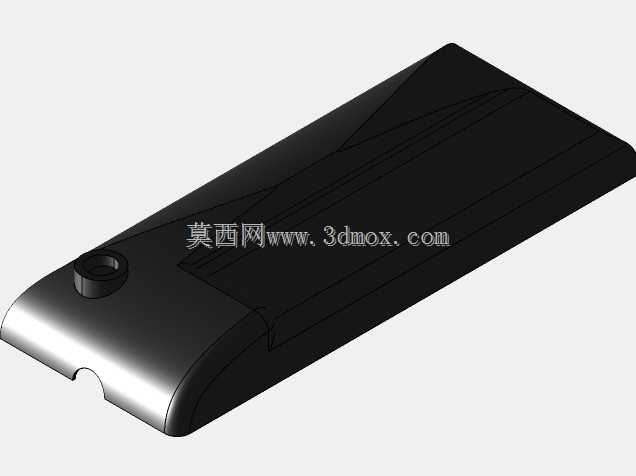

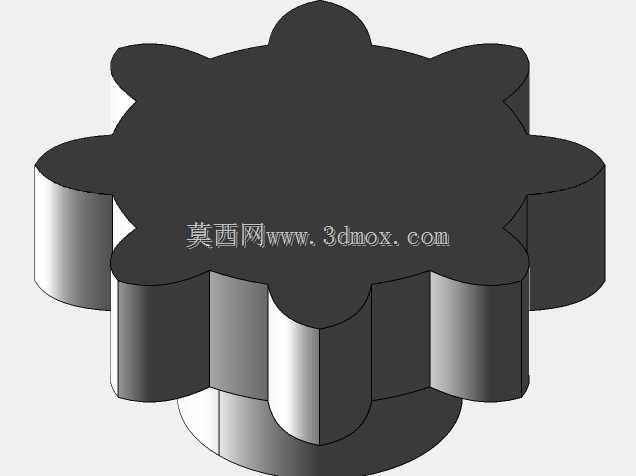

　　从安装适配的角度来说，该机型的整机轮廓尺寸紧凑，长度方向覆盖四个缸筒的排布距离，宽度方向预留了正时皮带罩、发电机、起动机的安装空间，高度方向从油底壳底部到气门室盖顶部的尺寸，能够适配紧凑级车型的前舱垂直空间，不会和引擎盖内侧产生干涉；所有的外接接口，包括冷却液进出口、机油加注口、机油尺套管、燃油管路接口、传感器安装座的位置，都布置在易于操作的区域，日常保养时机油更换、火花塞更换、冷却液补充的操作都不需要拆卸过多的周边附件，大幅降低了日常维保的时间成本。油底壳采用冲压钢板材质，内部设置挡油板，在车辆加速、制动、转弯时能够避免机油液面大幅波动，保证机油泵能够持续吸油，避免出现润滑不足的问题；机油泵采用转子式结构，由曲轴前端直接驱动，能够在不同转速下提供稳定的机油压力，将机油输送到主轴颈、连杆轴颈、凸轮轴轴颈、气门挺柱等所有需要润滑的摩擦表面，形成稳定的油膜减少部件磨损。
