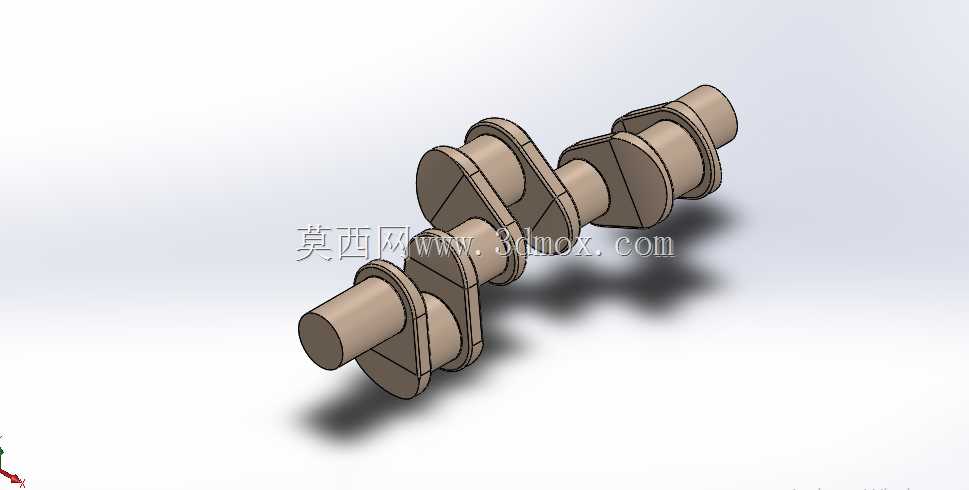

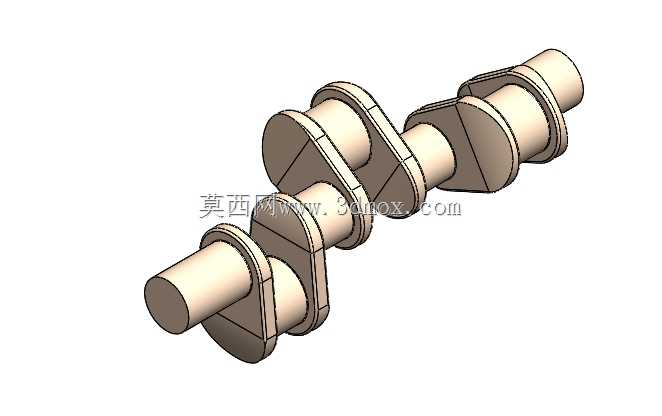

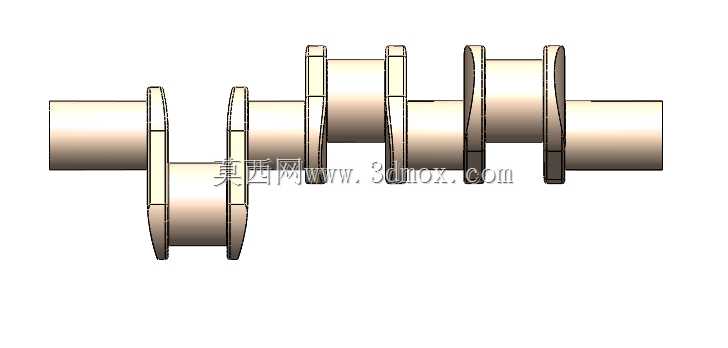

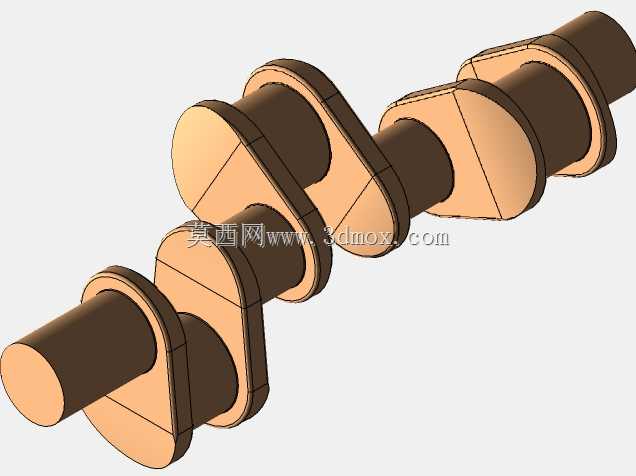

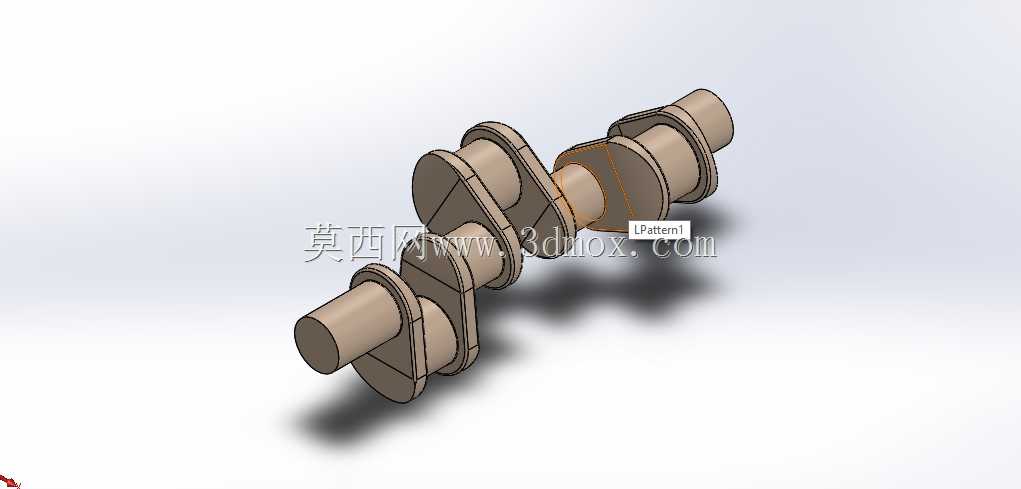

汽车发动机曲轴结构三维数模设计

项目分类:发动机 发布时间:2022-07-14 ID:677705
  • 汽车发动机曲轴结构三维数模设计
  • 汽车发动机曲轴结构三维数模设计
  • 汽车发动机曲轴结构三维数模设计
  • 汽车发动机曲轴结构三维数模设计
  • 汽车发动机曲轴结构三维数模设计

  在车用动力总成的结构开发环节,曲轴作为核心承载传动部件,其结构合理性直接决定整机的运行寿命、动力输出平顺性与NVH表现,本次完成的曲轴三维结构设计,完全围绕四缸车用汽油机的实际运行工况展开,从载荷边界倒推结构参数,适配量产机型的装配与使用需求。从实际应用场景来看,该曲轴适配1.5-2.0L排量的直列四缸往复式内燃机,可覆盖家用乘用车、轻型商用载货车辆的动力装配需求,在整机运行过程中,曲轴承接连杆传递来的活塞往复推力,将直线运动转化为旋转扭矩输出给飞轮端,同时驱动配气机构、机油泵、水泵等附属附件运转,是发动机动力输出路径上的核心枢纽部件。设计过程中首先明确了安装边界约束:曲轴整体沿主轴颈轴线方向的总长控制在420mm范围内,

  最大回转半径为78mm,可直接适配对应排量机型的缸体曲轴箱安装空间,主轴颈直径设定为55mm,连杆轴颈直径为48mm,各主轴颈的同轴度公差控制在0.02mm以内,避免高速运转时出现偏磨、振动超标的问题;轴向定位采用第三主轴颈两侧加装止推片的结构,轴向窜动间隙预留0.15-0.3mm,匹配整机热态工况下的金属膨胀量,防止冷态间隙过大出现轴向窜动异响、热态间隙过小出现止推片烧蚀的故障。结构设计层面,采用四缸机经典的平面曲轴布置方案,四个连杆轴颈的相位角间隔180度,可实现一阶、二阶往复惯性力的自平衡,降低整机平衡轴的配置需求,减少整机重量与制造成本;曲柄臂采用椭圆形优化截面,在保证轴颈过渡圆角处强度储备的前提下,

  尽可能去除非承载区域的材料冗余,将曲轴整体转动惯量控制在合理区间,既保证低速扭矩输出的平顺性,也避免高转速工况下转动惯量过大导致的升速迟滞问题;所有轴颈与曲柄臂的连接位置均采用R4的平滑过渡圆角,避免应力集中导致的曲轴疲劳断裂,圆角位置设计有对应的沉割槽结构,方便后续轴颈表面淬火、滚压强化工序的工艺避让,同时适配轴瓦安装时的定位需求。油道设计是曲轴结构的核心细节,本次设计采用斜向贯通式油道,从主轴颈表面的进油口通过斜孔连通至对应连杆轴颈的出油口,机油从缸体主油道进入主轴颈间隙后,可通过内部油道直接输送到连杆轴颈表面,为连杆轴瓦提供持续的压力润滑,油道孔直径设定为6mm,孔口位置均做0.5mm的倒角处理,去除机加工产生的毛刺,

  防止润滑油流动过程中铁屑脱落堵塞油道,引发轴瓦烧蚀故障;曲轴两端的结构也做了适配性设计,前端预留正时齿轮、皮带轮、扭转减振器的安装定位轴颈与键槽,后端设计有飞轮安装法兰与定位销孔,法兰端的油封轴颈表面粗糙度控制在Ra0.8以内,保证曲轴后油封的密封可靠性,避免出现机油渗漏问题。从实际选型匹配的角度来看,该曲轴的结构参数完全适配主流乘用车四缸发动机的通用安装接口,在做同平台机型的动力升级改造时,可直接替换原有曲轴结构,仅需调整飞轮与皮带轮的动平衡参数即可完成适配;建模过程中所有结构特征均做了参数化关联,调整冲程参数时可直接修改连杆轴颈的偏心距,曲柄臂、油道等关联特征可自动更新,大幅缩短同系列不同排量机型的曲轴开发周期,减少重复建模的工作量。针对实际生产的工艺性要求,建模时特意规避了深孔、锐角、封闭内腔等不利于机加工的结构,所有拔模斜度、加工退刀槽均按照量产铸铁曲轴的加工工艺要求预留,不需要二次调整结构即可直接对接铸造、机加工的生产流程,避免数模转生产时出现结构干涉、工艺无法实现的问题。
