内燃机气缸盖热场分布仿真分析结构

　　在往复式内燃机的整机开发流程中，气缸盖作为直接封闭燃烧室上部、承载配气机构与冷却回路的核心承载部件，其热负荷水平直接决定了整机的可靠性边界与大修周期，尤其是高强化程度的汽油机，缸盖鼻梁区、火花塞安装座周边的热应力集中问题，一直是结构设计阶段需要优先攻克的技术难点。本次完成的热场分析结构，完全围绕汽油机实际运行工况下的热传导路径搭建，首先从实际安装边界来看，该缸盖采用分体式铝合金铸造基体，底部平面与缸体上平面通过缸垫实现密封，整体安装边界需匹配对应缸径的缸体螺栓孔位，底部燃烧室侧的凹坑轮廓与活塞顶部燃烧室造型形成互补的挤气面，火花塞安装孔垂直布置在燃烧室中心偏置位置，周边设计有集成式冷却水道，确保点火区域的热量能够被冷却液及时带走。

　　从功能特性层面来说，这套分析结构完整还原了缸盖在额定工况下的热量传递路径：燃烧室内高温燃气通过对流换热将热量传递给缸盖火力面，一部分热量通过缸盖本体的热传导传递给周边的冷却水道壁面，由循环冷却液带出机体，另一部分热量通过缸盖上部的配气机构安装座传递给气门、摇臂等周边零部件，还有少部分热量通过缸盖外壁向周边空气辐射散热。在建模过程中，首先对缸盖的实体结构做了合理的工程简化，去掉了对整体热场影响极小的小尺寸倒角、工艺孔、螺纹牙型等细节，保留了冷却水道的完整流道轮廓、火花塞安装座的凸台结构、进排气道的壁面厚度，以及火力面的厚度变化特征，确保热传导路径的计算精度不会因为过度简化出现偏差。

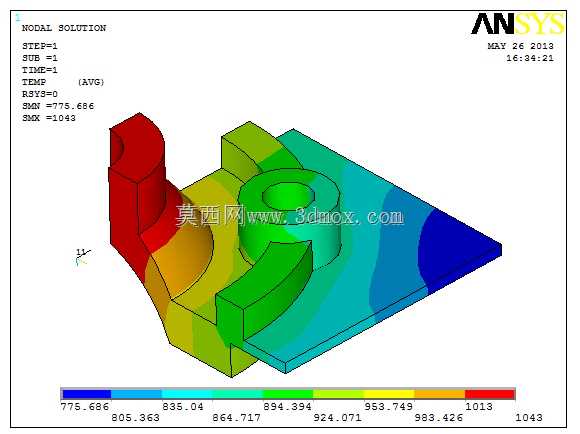

　　热分析的边界条件完全取自台架实测的额定工况数据，火力面的换热系数与燃气温度按照不同区域的燃气流动速度做了分区赋值，鼻梁区因为燃气流速高、换热强度大，单独做了边界细化，冷却水道侧的换热系数按照冷却液的实际流速、温度做了对应设置，与空气接触的外壁面设置了自然对流换热边界。从最终的热场分布结果可以看到，温度最高的区域集中在火花塞安装座周边的火力面区域，这与实际工程中缸盖热疲劳裂纹最先出现的位置完全吻合，温度从中心高温区向周边水道区域逐步梯度降低，蓝色区域为温度最低的水道周边与缸盖安装边位置，绿色、黄色区域为中间温度过渡区，红色区域为热负荷最高的危险区域。

　　在实际工程应用中，这类热场分析结果可以直接指导缸盖的结构优化，比如针对温度过高的鼻梁区，可以通过调整水道的局部宽度、增加导流结构提升该区域的冷却液流速，也可以通过调整火力面的局部厚度、优化材料的导热路径降低局部热应力，还可以结合热应力耦合计算，评估不同工况下缸盖的热变形量，为缸垫的密封压力设计、气门座圈的过盈量设计提供准确的输入参数。需要注意的是，在建模过程中要特别注意不同壁厚位置的网格密度匹配，热流密度变化大的区域要适当加密网格，避免因为网格过粗导致温度计算结果出现偏差，同时要准确区分不同材料的导热系数，铝合金基体、气门座圈、火花塞金属壳体的导热参数要分别赋值，不能统一采用单一材料参数计算，否则会导致局部温度结果与实际情况出现较大偏差。另外，安装边界的约束设置也要符合实际装配状态，缸盖螺栓的预紧力带来的接触热阻也要在计算中做等效处理，避免因为忽略接触热阻导致热量传递计算值偏大，影响最终的热场判断。
