阶梯式同轴回转传动销轴结构设计

　　这类阶梯同轴回转销轴结构，在中小型传动机构、工装夹具定位组件、小型动力输出单元中应用十分广泛，日常接触到的手动工装定位销、小型设备的动力传递短轴、检测治具的回转支撑轴，很多都采用这类多阶变径的轴类结构。从实际使用场景来看，这类轴件往往需要同时承担径向承载、扭矩传递、轴向定位三个核心功能，不同直径的轴段分别对应不同的配合需求，没有多余的异形结构，加工工艺性好，普通车床即可完成全部外圆车削工序，量产阶段的加工成本控制空间充足。

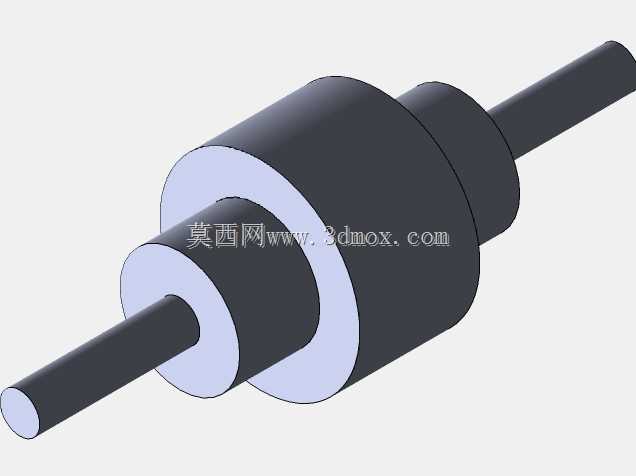

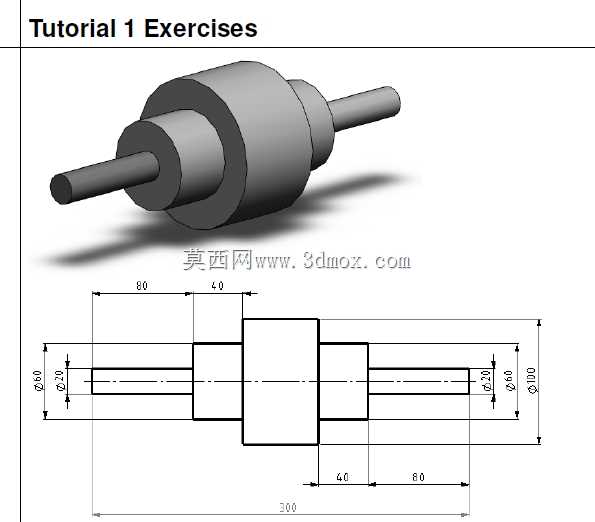

　　设计这类轴件的时候，首先要梳理各轴段的配合边界，从给出的尺寸标注来看，轴件总长度为240，两端最细的轴段直径为20，长度各为80，紧邻端轴的轴段直径为60，长度各为40，中间最大的轴段直径为100，长度为40，各轴段之间采用直角台肩过渡，这种台肩结构一方面可以在装配时提供明确的轴向定位面，配合轴用挡圈或者锁紧螺母就能实现轴上配套零件的轴向固定，另一方面变径结构可以匹配不同内径的配套零件，比如两端直径20的轴段通常用来安装深沟球轴承或者传动带轮、小齿轮这类回转零件，直径60的轴段可以作为轴套、密封件的安装位，中间直径100的轴段则可以作为承载核心，承受传动过程中产生的径向载荷，避免轴件受力后出现挠曲变形。

　　从功能特性上看，这类全对称的阶梯轴结构没有偏心载荷，高速回转时的动平衡性能优异，不需要额外做动平衡校正就能满足中低转速下的传动需求，各轴段的同轴度公差可以在一次装夹车削中保证，减少了二次装夹带来的形位公差误差。实际装配时，两端的细轴段穿过安装座的轴承孔后，台肩面会抵在轴承内圈端面，实现轴向限位，不需要额外设计定位轴肩的退刀槽也能满足装配要求，当然如果有更高的密封配合需求，也可以在台肩处增加微小的退刀槽结构，保证密封件的安装贴合度。

　　在选型适配的时候，需要重点核对各轴段的直径和长度尺寸是否匹配安装空间的边界要求，两端伸出的80长度轴段，要确认配套的传动零件比如联轴器、带轮的轮毂长度是否适配，避免出现轴段过长导致零件窜动，或者轴段过短导致锁紧装置无法固定的问题。中间大直径轴段的径向尺寸要确认安装腔体内径是否有足够的避让空间，避免回转时出现运动干涉。这类轴件的材质通常根据载荷工况选择，轻载工况下可以选用45号钢调质处理，表面硬度达到HB220-250即可满足使用要求，如果是重载或者有冲击载荷的工况，可以选用40Cr材质做调质加表面高频淬火，提升轴颈位置的耐磨性能，延长使用寿命。

　　建模过程中，这类回转类零件优先采用旋转凸台特征完成主体结构构建，先绘制半侧的截面轮廓，标注清楚各段的直径和长度尺寸，添加同轴度、各端面与轴线的垂直度等形位公差约束，旋转生成实体后，再根据实际需求添加倒角、退刀槽、键槽等附属结构，键槽通常设置在两端的细轴段上，用来传递扭矩，避免传动零件和轴之间出现相对转动。需要注意的是，各台肩位置的倒角尺寸要统一，通常取C1或者C2，既可以去除加工毛刺，也能在装配时起到导向作用，方便零件顺利套入轴段。

　　从维护角度来说，这类结构简单的轴件故障点很少，日常使用中只需要定期检查两端轴承位置的润滑情况，观察台肩位置是否出现应力集中导致的裂纹，因为轴径变化的直角台肩位置是应力集中的高发区域，如果长期承受交变载荷，可以在台肩位置增加微小的过渡圆角，降低应力集中系数，提升轴件的疲劳强度。很多入门的结构设计练习会采用这类轴件作为建模案例，正是因为它涵盖了回转类零件建模的核心操作，同时也能让设计者理解轴类零件的尺寸配合、公差选择、工艺性考量的核心逻辑，看似简单的阶梯结构，背后对应着实际装配、加工、载荷承载的多维度需求，每一段直径和长度的设定都不是随意标注，而是匹配实际使用场景下的功能要求。
