带球面端圆柱连接定位销轴结构设计

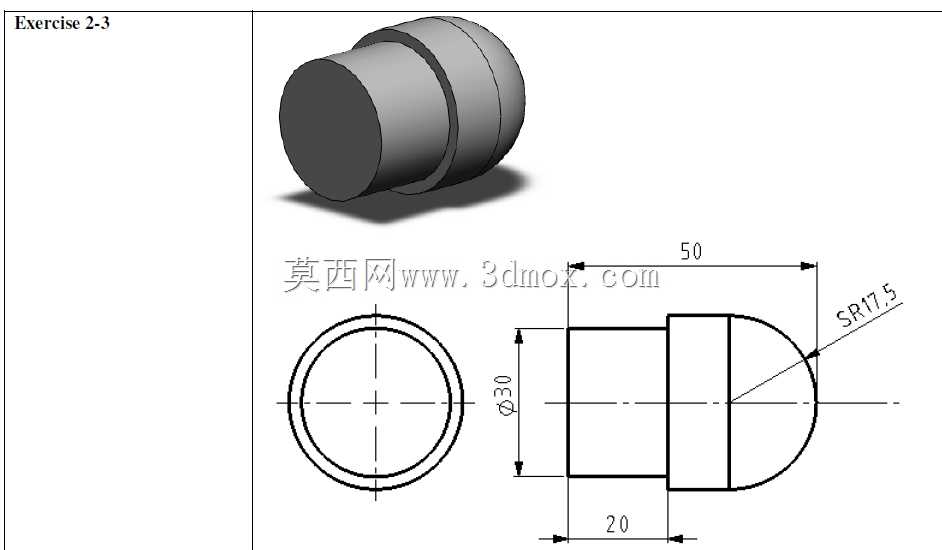

　　这类带球面端头的圆柱销轴类零件，在通讯设备内部的模组连接、小型工装的定位限位场景中应用十分广泛，很多人在做结构设计时容易忽略这类小零件的细节设计，往往直接拉个圆柱就草草收尾，实际落地装配时才会发现各种干涉、对位困难的问题。先从实际使用场景来说，这类零件常作为通讯类设备内部插接模组的定位导向件，或是小型快拆结构的连接销轴，球面端的设计核心作用就是导向对位——当两个对接模组存在微小的装配错位时，SR17的球面可以顺着对接孔的倒角滑入，不需要操作人员反复调整对位角度，能大幅提升产线装配的效率，尤其是在批量组装的通讯终端产品内部，这类小零件的导向设计直接影响单工位的装配节拍。从尺寸边界来看，零件总长度控制在50mm，圆柱段直径为30mm，

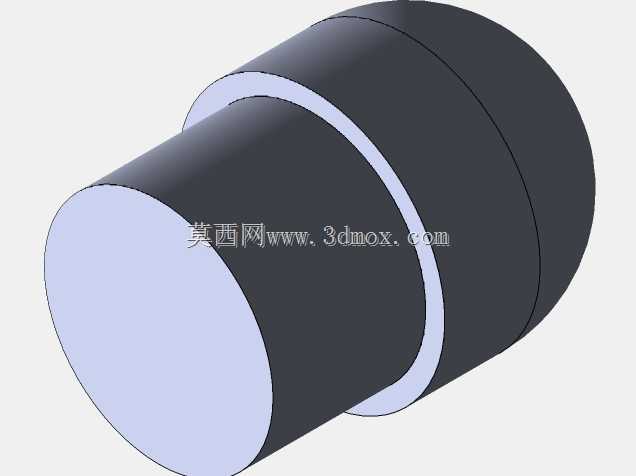

　　其中直圆柱段的长度为20mm，剩下的长度由球面端头和过渡段构成，这里的尺寸公差需要特别注意，直圆柱段如果是作为定位面使用，一般取h6的公差等级，和安装孔的H7公差形成间隙配合，既能保证装配时的顺畅度，又不会因为间隙过大导致定位偏移。很多新手在建模时容易搞错球面的基准位置，这个SR17的球面球心是落在直圆柱段的端面上的，也就是从直圆柱段的端面往外延伸出半径17mm的半球结构，不是把整个球切一半随便接在圆柱上，要是球心位置偏了，不仅球面和圆柱的衔接处会出现错位棱边，实际装配时的导向轨迹也会出现偏差，容易卡在对接孔的入口处。再看零件上的环形槽结构，也就是3D效果图上圆柱段靠近球面位置的两道环槽，这个结构不是装饰用的，

　　一般是用来安装O型密封圈或者卡簧的：如果是做密封场景使用，环槽的尺寸要匹配对应线径的密封圈，保证装配后密封圈的压缩量在15%-25%之间，既能起到防尘防水的作用，又不会因为摩擦力过大导致插接阻力超标；如果是用来装卡簧，环槽的宽度和深度要匹配标准卡簧的尺寸，保证卡簧装入后不会松脱，起到轴向限位的作用，避免销轴在设备振动过程中从安装孔里滑出。设计这类零件的时候，还要注意边角的处理，除了球面端的自然过渡，直圆柱段的另一端要做0.5-1mm的倒角，既可以去除机加工产生的毛刺，也能方便销轴压入安装基座的孔位，不会刮伤安装孔的内壁。从受力角度来说，这类销轴如果是承受径向剪切力，30mm的直径搭配常用的45号钢材质，

　　调质处理后硬度达到HB220-250，完全可以满足通讯设备内部模组连接的受力需求，不需要额外做更高等级的热处理，除非是用在冲击载荷较大的工装场景，才需要考虑表面淬火提升表面耐磨性。另外在建模的时候，要注意环槽和圆柱面、球面的衔接处做微小的圆角过渡，不要留尖锐的直角，一方面是机加工时刀具可以顺畅走刀，不会在转角处出现应力集中的问题，另一方面也能避免装配时尖锐棱边刮伤密封圈或者对接零件的表面涂层。很多人在做这类零件的工程图时，容易漏标球面的半径尺寸，或是球心的位置基准，导致加工出来的零件球面位置不对，装配时出现顶死的问题，正确的标注方式应该是以直圆柱段的轴线为基准，标注球面的半径，同时明确球心到直圆柱段非球面端的距离，保证加工时的基准统一。还有一个容易忽略的细节是零件的表面粗糙度，作为定位面的直圆柱段表面粗糙度一般取Ra1.6，球面导向段取Ra3.2就足够，非配合的端面取Ra6.3即可，不需要过高的表面要求，不然会徒增加工成本。这类零件虽然结构简单，但是在整个设备的装配环节起到的作用十分关键，要是尺寸设计不合理，轻则装配效率低下，重则在设备使用过程中出现销轴松脱、密封失效的问题，影响整个通讯设备的运行稳定性。
