带法兰定位轴类机械零件结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677718
  • 带法兰定位轴类机械零件结构设计
  • 带法兰定位轴类机械零件结构设计

  这类带法兰的阶梯轴零件,在轻载传动、定位支撑场景中应用十分广泛,常见于小型通讯设备内部的传动模组、办公自动化设备的走纸机构、小型家电的动力传递单元中,作为核心的支撑与扭矩传递构件使用。从结构设计逻辑来看,该零件采用阶梯式轴身布局,最外侧的法兰盘承担轴向定位功能,安装时法兰端面可直接贴合设备安装基座的端面,通过法兰的大直径接触面分散轴向载荷,避免轴体在受轴向推力时出现窜动,同时也能为轴体提供径向的安装基准,保证轴系与安装孔的同轴度要求。

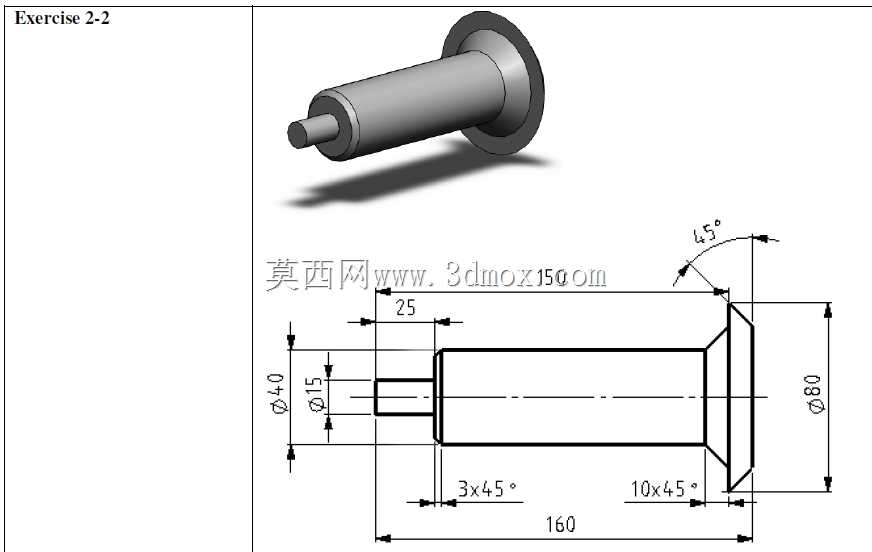

  尺寸设计上,轴体总长度控制在160mm,法兰端最大直径为80mm,靠近安装端的轴身直径为40mm,前端伸出的定位轴段直径为15mm,该段长度为25mm,主要用于插入配套的传动轮、轴承内圈或者定位孔中,实现与配合件的精准对接。两处倒角设计分别对应不同的功能需求:前端轴段根部的3×45°倒角,一方面是为了去除机加工后的锐边毛刺,避免装配时划伤配合件的内孔表面,另一方面也能起到装配导向作用,让轴段可以更顺畅地插入配合孔内,降低装配对位的难度;法兰端外侧的10×45°大倒角,则是为了适配安装基座的倒角避让槽,同时在轴体受侧向载荷时,减少法兰根部的应力集中,避免长期交变载荷下法兰与轴身衔接处出现疲劳断裂的问题,法兰端额外设置的45°斜切面,可用于安装防转销或者配合止动垫片,防止轴体在运转过程中跟转,提升连接可靠性。

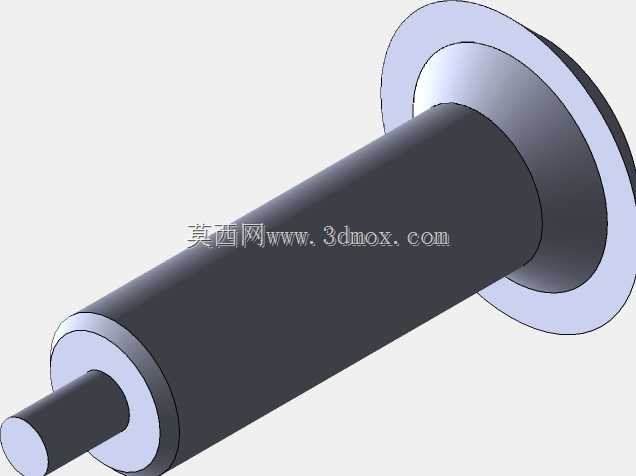

  从建模逻辑来看,绘制该零件时首先以轴的中心轴线为旋转中心,绘制半侧的截面轮廓,通过旋转凸台命令生成主体结构,之后再分别对两处倒角位置按照尺寸要求添加倒角特征,最后对法兰端的斜切面进行拉伸切除即可完成主体建模,建模过程中需要重点保证各段轴径的同轴度公差,以及法兰端面与轴线的垂直度公差,这两项形位公差直接决定了轴体安装后的运转精度,若同轴度超差,会导致轴体运转时出现径向跳动,带动配合件产生振动噪音,严重时还会加剧配合轴承的磨损,缩短整套传动机构的使用寿命。

  实际选型应用时,需要重点核对安装边界尺寸:安装基座上的对应安装孔直径需要略大于40mm轴身直径,预留0.02-0.05mm的间隙配合量,同时基座上需要加工出与法兰端80mm直径匹配的沉台,沉台深度要略小于法兰厚度,保证法兰端面可以紧密贴合在基座表面,前端15mm直径的轴段与配合件的配合公差可根据实际载荷需求选择,若为传递扭矩的场景可选用过渡配合,若仅为定位支撑场景可选用间隙配合。该类轴件通常采用45号钢经调质处理加工而成,表面做发黑防锈处理,若应用在有耐腐蚀需求的场景中,也可选用304不锈钢材质加工,根据实际载荷大小调整热处理工艺即可适配不同的工况需求。在装配环节,法兰端可通过圆周均布的小螺钉与基座锁紧,或者依靠过盈配合实现固定,装配前需要将各轴段的毛刺、铁屑清理干净,配合面涂抹少量润滑脂,减少装配时的摩擦阻力,也能避免后期锈蚀导致的拆卸困难。日常运维中,需要定期检查法兰与轴身衔接处是否存在裂纹,各轴段配合面是否出现异常磨损,若发现径向跳动量超过允许范围,需要及时更换轴件,避免故障扩大影响整套设备的正常运行。
