带内槽阶梯孔空心圆柱套筒结构设计

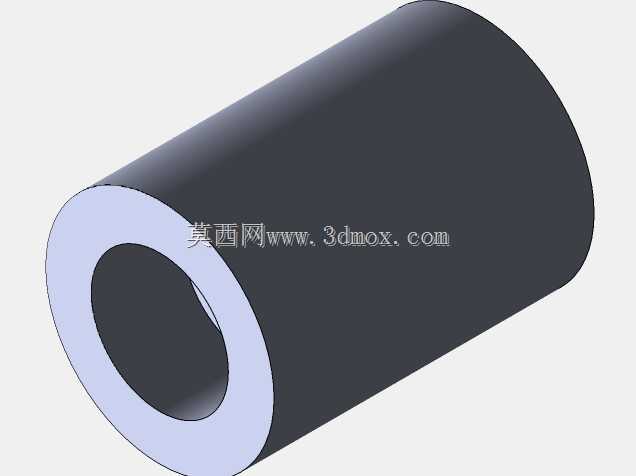

　　这类带内槽的空心圆柱套筒，在常规机械传动、定位机构里的应用场景十分普遍，很多做设备装配的工程师都接触过类似构件，它既可以作为轴系部件的定位衬套，也能充当流体通路的内嵌导流衬管，部分轻载工况下还能作为销轴的耐磨护套使用，适配的场景覆盖小型工装夹具、轻工输送设备、小型动力传输单元等多个领域，没有过于局限的使用边界。从结构功能上看，该构件主体为等外径空心圆柱，外圆面做了连续整周的光滑处理，没有额外的凸台、卡槽或者安装孔，安装时可以直接压入对应基座的安装孔内，依靠外圆与基座孔的过盈配合实现周向与轴向固定，不需要额外设计紧固件连接结构，装配工序十分简便，适合批量装配的生产线使用。内部采用阶梯孔设计，一端为大直径深孔，另一端为小直径通孔，

　　两段孔的同轴度是设计时需要重点控制的形位公差，若同轴度偏差过大，穿入内部的轴件或者导流管会出现卡滞、偏磨的问题，直接影响构件的使用寿命。在大直径深孔的内壁上，设计有一道沿轴向延伸的键槽结构，这个键槽的作用十分明确，当套筒作为传动衬套使用时，可以嵌入平键与内部穿入的轴件实现周向固定，传递额定范围内的扭矩，避免轴件与套筒之间出现相对转动，保证动力传输的稳定性；如果套筒作为导流衬管使用，这道键槽还可以充当定位槽，与内嵌管路上的定位凸点配合，防止管路在套筒内部发生转动，保证管路接口的对位精度。从尺寸边界来看，该构件的总长度为14单位，外圆直径为100单位，内部大孔直径为60单位，小孔直径为20单位，内壁键槽距离套筒外端面的距离为4单位，

　　所有尺寸的公差等级可以根据实际使用场景调整，作为耐磨衬套使用时，外圆与内孔的尺寸公差可以选IT7级，表面粗糙度控制在Ra1.6以内，保证压装后的配合精度；作为普通定位护套使用时，公差可以适当放宽到IT8级，降低加工成本。设计这类构件的时候，首先要明确实际工况的载荷类型，如果是承受径向载荷的衬套场景，需要提前核算套筒壁厚的抗压强度，该构件的外圆与大孔之间的壁厚为20单位，在常规钢材材质下，完全可以承受轻载工况下的径向压力，不会出现压溃变形的问题；如果是用于流体通路的场景，需要根据流体的腐蚀特性选择对应的材质，普通工况用45号钢做调质处理即可，有腐蚀需求的可以选用不锈钢或者工程塑料材质。建模过程中需要注意几个细节，

　　首先是内部阶梯孔的过渡位置，要做微小的倒角处理，避免应力集中，防止构件在受载时从阶梯过渡位置出现开裂；其次是键槽的端部要做圆角处理，减少键槽位置的应力集中系数，提升构件的抗疲劳性能；外圆的两端都要做导入倒角，方便压装时顺利进入基座的安装孔，不会刮伤基座孔的内壁。很多新手工程师在设计这类套筒的时候，容易忽略键槽的深度与长度匹配问题，该构件的键槽长度要根据所配平键的长度确定，预留足够的键接触面积，避免键的挤压应力超过材料许用值；同时要注意键槽的位置不能过于靠近阶梯孔的过渡位置，否则会削弱过渡位置的结构强度，留下断裂隐患。在实际选型替换的时候，只要安装孔的直径、内部穿入件的直径、所需键槽的尺寸与该构件匹配，就可以直接套用该结构，不需要重新做复杂的结构设计，能大幅缩短设计周期。这类构件的加工工艺也十分成熟，常规棒料通过车床车削内外圆、铣键槽、去毛刺、表面处理即可完成加工，不需要特殊的加工设备，加工成本低，供货周期短，是机械结构里十分常用的基础构件。
