螺旋轨道齿轮传动弹珠输送玩具结构

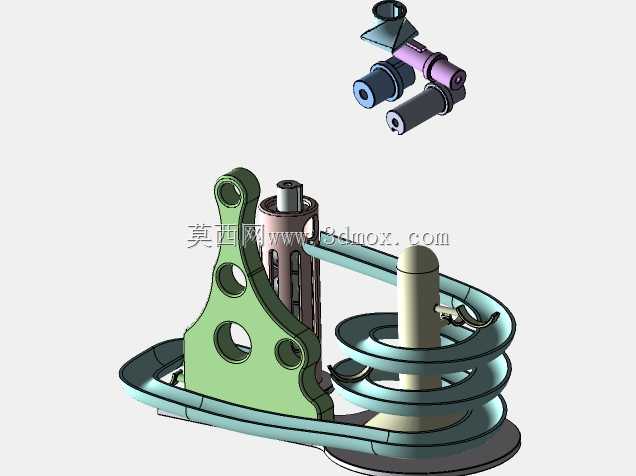

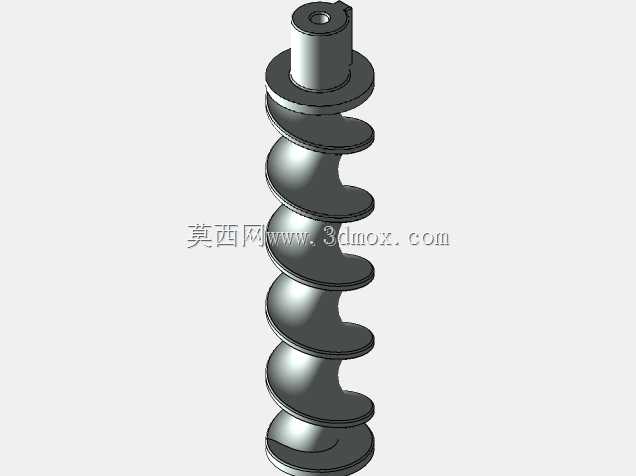

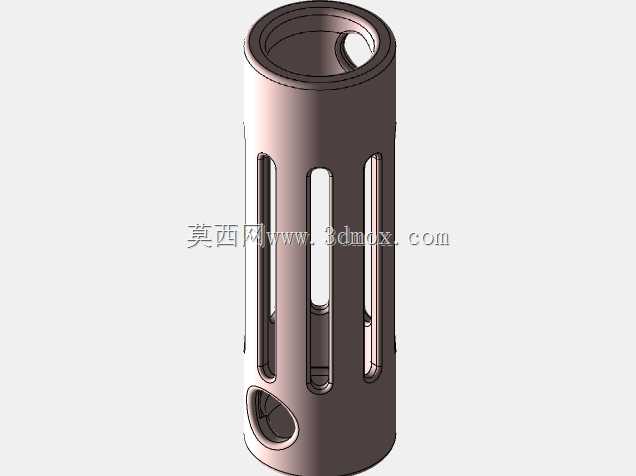

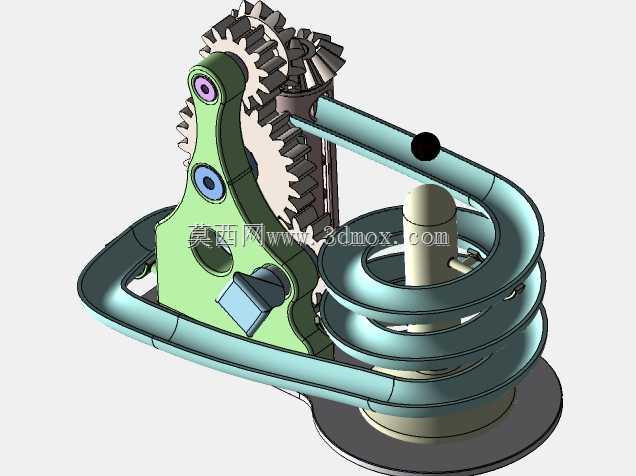

　　这套弹珠玩具的核心结构围绕齿轮传动组与螺旋输送轨道展开，日常应用场景覆盖青少年机械原理科普教具、桌面趣味机械摆件、创客教育实操案例等方向，实际使用时可通过手动驱动齿轮组，完成弹珠的抬升、轨道滑行循环，直观展示齿轮啮合传动、重力滑行、势能转换的基础机械逻辑，不需要额外电控组件，纯机械结构即可实现完整的运行循环。从功能特性来看，整套结构分为动力输入段、弹珠抬升段、螺旋滑行段三个核心部分，动力输入侧的直齿轮与锥齿轮组合，将手动输入的旋转扭矩转换为抬升机构的往复抬升动作，每一次齿轮啮合转动对应一颗弹珠的抬升行程，抬升到位的弹珠依靠自身重力进入螺旋盘旋轨道，沿螺旋槽逐圈下滑，最终回到抬升机构的入料位，形成无需人工额外干预的自循环运行路径。

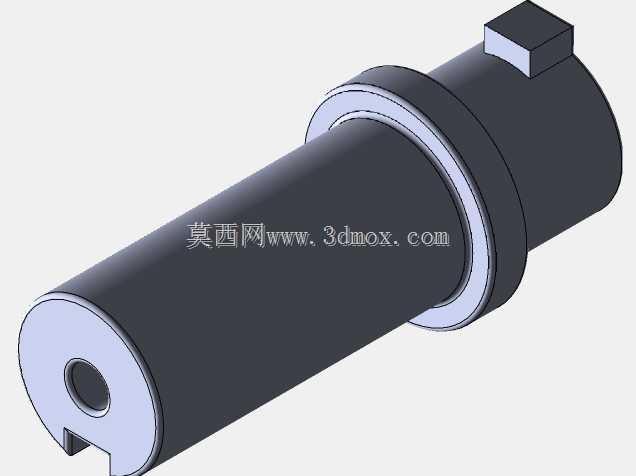

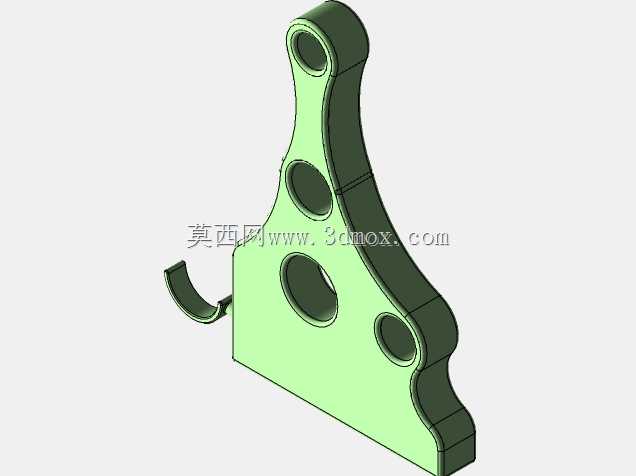

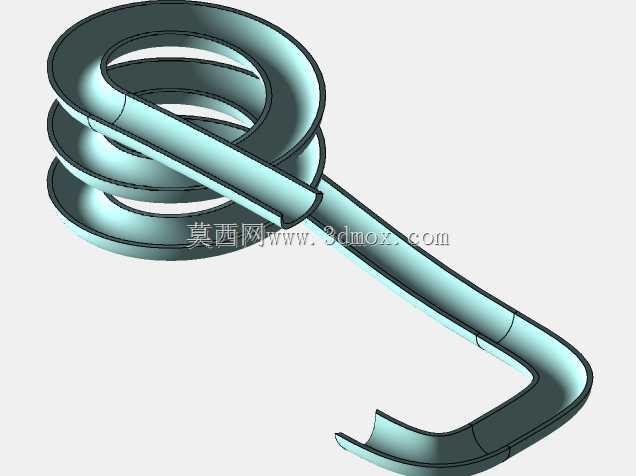

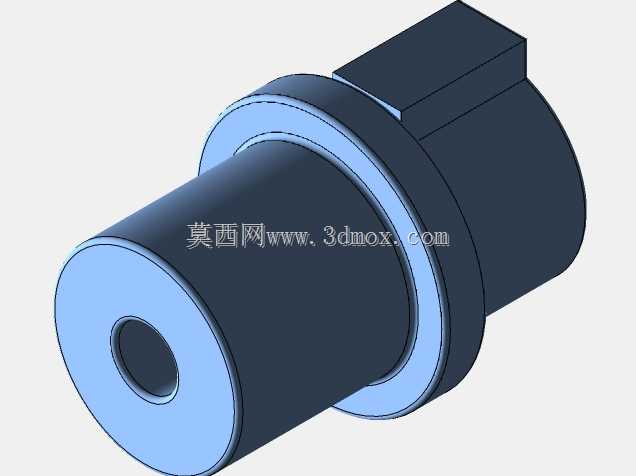

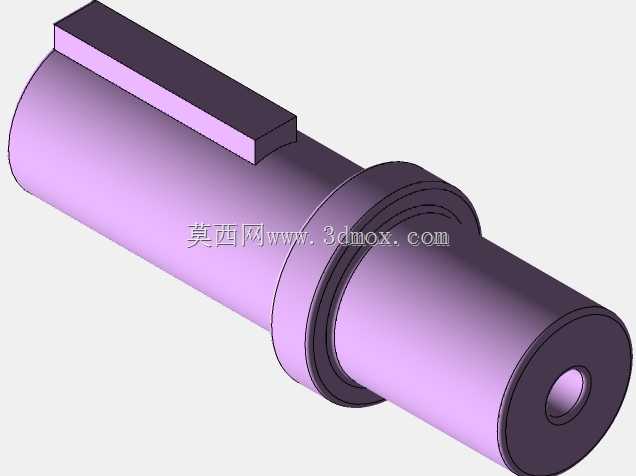

　　设计过程中首先对齿轮啮合侧隙做了适配调整，考虑到玩具类结构的加工公差普遍偏大，齿轮齿侧预留了0.15mm的间隙，避免3D打印或者注塑加工时因收缩率偏差导致的卡滞问题，齿轮安装轴的定位孔采用台阶式设计，装配时不需要额外的轴套定位，直接将齿轮轴压入支架的定位孔即可完成固定，降低装配复杂度。螺旋轨道的曲率半径经过反复校核，全程轨道槽深度为弹珠直径的1/3，既保证弹珠滑行时不会脱轨，又不会因为槽深过大增加不必要的材料消耗，轨道衔接处做了0.2mm的圆角过渡，消除拼接台阶带来的滑行卡顿，弹珠在轨道内滑行时的速度变化均匀，不会出现局部速度过快弹出轨道的情况。支架部分采用一体化立式结构，将齿轮安装位、轨道固定位、底座支撑位整合在同一块支撑板上，

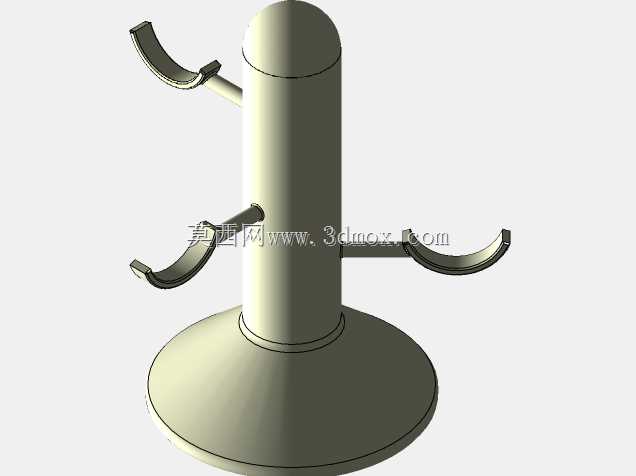

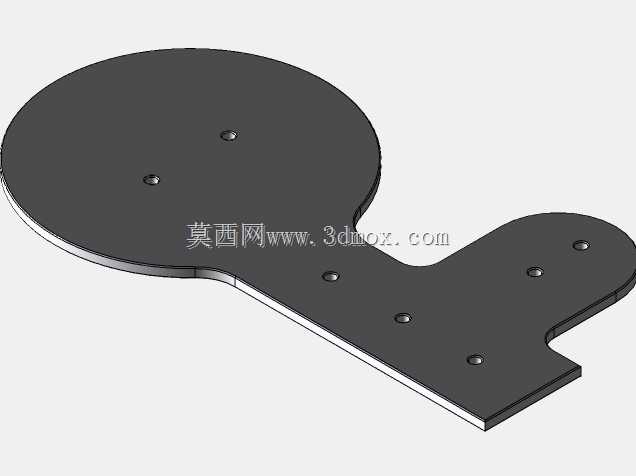

　　减少了单独装配的零件数量，支撑板上的齿轮轴孔同轴度公差控制在0.05mm以内，保证齿轮转动时不会出现偏摆异响。安装边界方面，整套结构的底座为圆形支撑座，直径尺寸适配常规桌面摆放需求，整体重心落在底座中心范围内，运行时不会因为齿轮传动的反作用力出现侧翻，轨道最高点距离底座的高度经过配重校核，底座重量占整体结构重量的40%，保证手动驱动齿轮时整体结构的稳定性。抬升机构的行程刚好匹配螺旋轨道最高点的入料口高度，抬升到位的弹珠可以无阻碍滑入轨道，不会出现卡珠、掉珠的问题。轨道与支架的连接采用嵌入式卡扣结构，不需要螺丝紧固，装配时直接将轨道的卡扣对准支架上的卡槽压入即可完成固定，拆卸维护也十分便捷，若出现轨道内卡入异物的情况，

　　不需要拆解整套齿轮结构即可单独取下轨道清理。齿轮组的传动比经过匹配设计，手动输入轴转动一圈，抬升机构刚好完成一颗弹珠的完整抬升动作，操作手感轻盈，不需要过大的驱动力即可驱动整套结构运行，适合低龄用户操作。整套结构的所有零件均采用等壁厚设计，壁厚均匀控制在2mm，适配注塑加工或者FDM3D打印的工艺要求，不会出现壁厚不均导致的缩痕、打印翘曲问题，零件的拔模斜度统一设置为1.5度，开模或者打印后可以轻松脱模，不需要额外的后处理打磨。螺旋轨道的盘旋角度经过计算，每一圈的下降高度一致，保证弹珠滑行的加速度稳定，不会出现中途停滞的情况，轨道末端的导向槽直接对准抬升机构的入料缺口，弹珠滑行到终点后可以精准落入抬升位，不需要额外的导向结构。
